JG Speedfit直螺纹快插接头结构设计

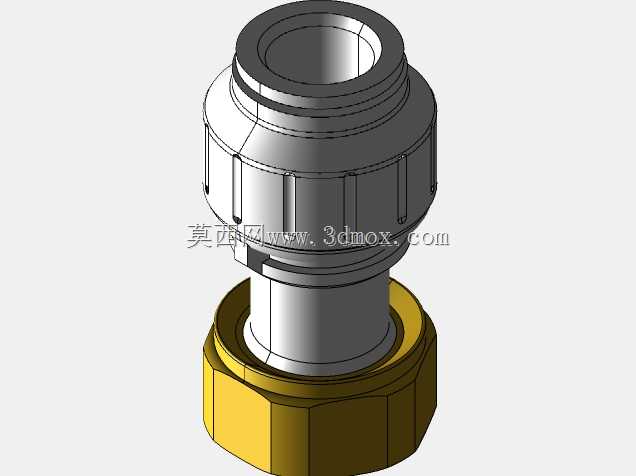

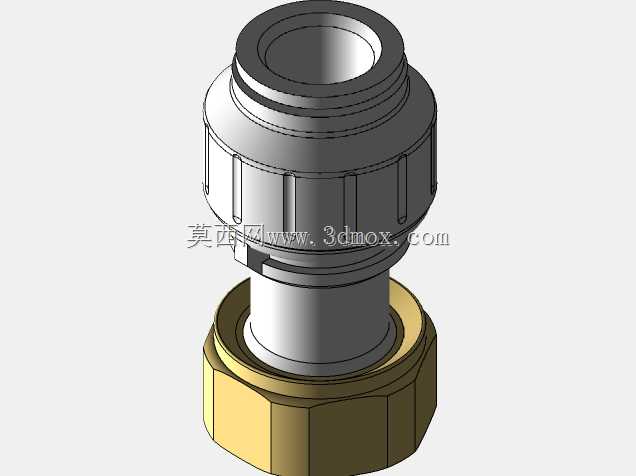

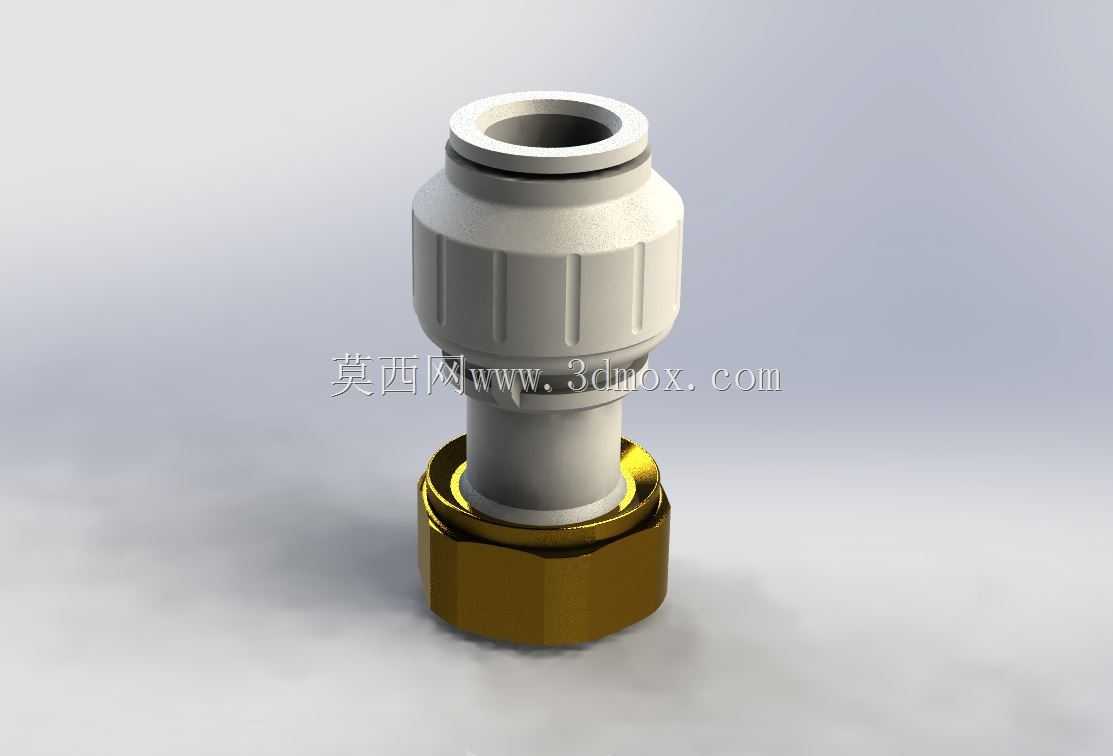

这款直螺纹快插接头在民用净水、小型气动回路、家装供水支路等场景中应用十分广泛，日常做设备气路改造、家用净水器滤芯更换、小型自动化设备冷却水路排布时，经常会用到这类无需额外工具即可完成管路对接的连接件。从结构设计来看，接头主体采用食品级工程塑料材质，下端带内螺纹的锁紧螺母为黄铜材质，兼顾了螺纹连接的结构强度与塑料主体的轻量化、抗腐蚀特性，避免全金属接头长期接触水介质出现锈蚀结垢的问题。设计过程中首先要明确安装边界，下端内螺纹端适配标准15mm直螺纹管路接口，上端快插端适配对应外径的塑料软管，整体轴向安装长度控制在常规管路排布的预留空间范围内，径向最大尺寸出现在下端六角螺母位置，满足普通扳手的操作空间需求，不会出现安装时周边部件干涉的情况。快插端内部设计有环形卡爪与橡胶密封件，管路插入后卡爪会自动卡紧管外壁，橡胶圈完成径向密封，无需额外缠绕生料带或者涂抹密封胶，拆卸时只需按压接头上端的活动压环，即可释放卡爪拔出管路，大幅降低现场安装与后期维护的操作难度。做三维建模时，需要重点关注快插端内部卡爪的倾斜角度、密封槽的尺寸公差，以及下端螺纹与塑料主体衔接位置的同轴度，若同轴度偏差超过0.1mm，安装后会出现管路偏斜，长期带压运行容易出现渗漏问题。另外塑料主体外侧的防滑筋条设计，不仅是为了手持操作时增加摩擦力，也能在注塑成型时减少主体壁厚不均导致的缩痕问题，黄铜螺母与塑料主体的衔接位置设计有定位台阶，装配时可以保证两者的同轴精度，避免螺纹拧紧时出现塑料主体开裂的情况。在实际选型应用中，这类接头需要匹配对应耐压等级的管路，常规供水场景下承压能力满足日常家用与小型工业回路的使用需求，不适合应用在高压液压回路或者高温蒸汽管路中，建模时也需要把不同材质部件的衔接间隙、密封件的压缩量预留到位，还原实际装配后的真实状态，方便后续做装配干涉检查与管路排布仿真。
