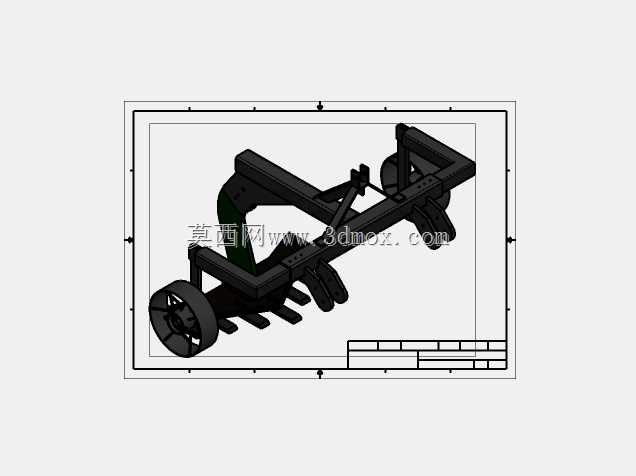

拖拉机挂载式块茎作物挖掘收获机具

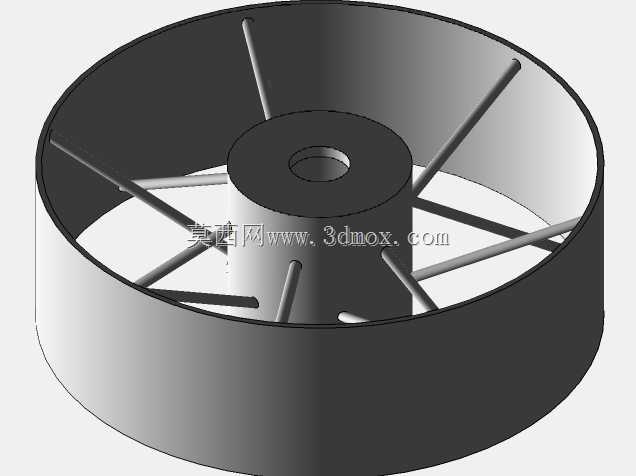

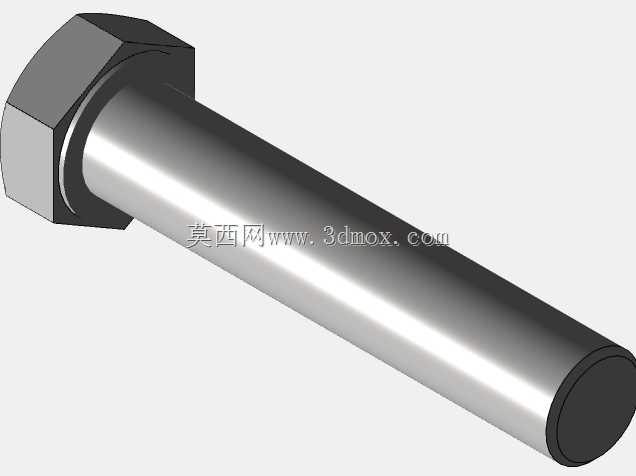

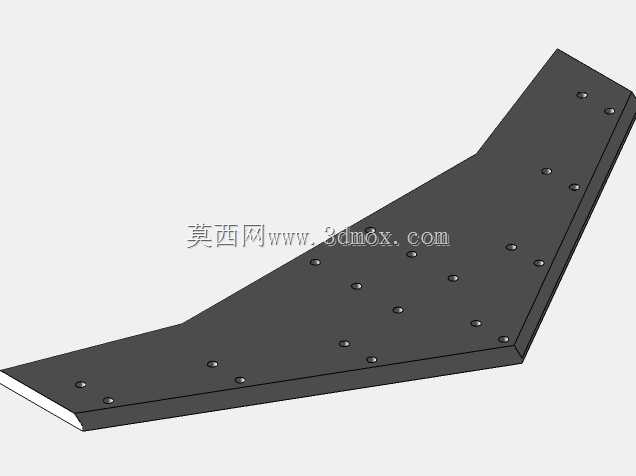

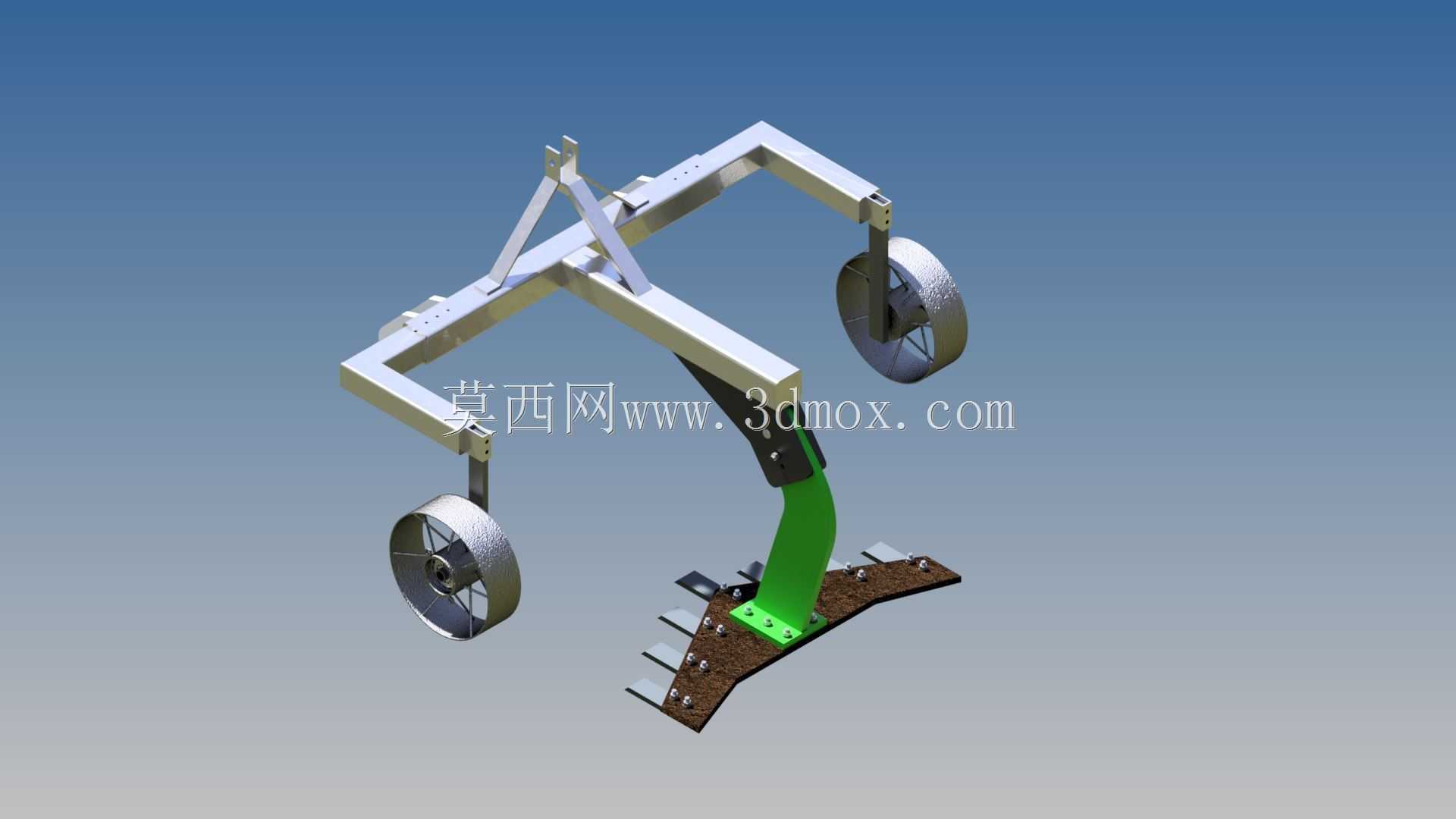

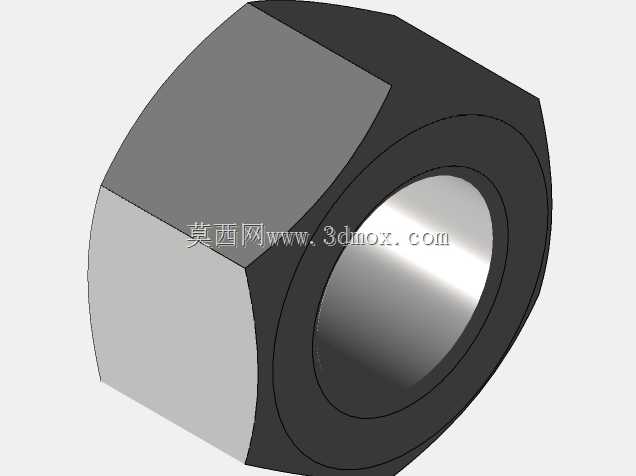

这款挂载式块茎收获机具，主要适配常规马力段轮式拖拉机的后三点悬挂接口，在丘陵、平原的连片块茎种植区都能适配作业，不用对拖拉机底盘做额外改装，悬挂架的铰接孔位完全符合农用拖拉机后悬挂的通用尺寸规范，挂接后机具整体横向宽度控制在1.2米左右，作业时不会超宽影响田块通行，运输状态下通过拖拉机液压提升可将挖掘铲抬升至离地面30厘米以上，满足农村机耕道的通行高度要求。机具两侧对称布置的限深轮，是作业深度控制的核心结构，轮体采用实心耐磨橡胶材质，轮架通过螺栓与主框架连接，可根据不同作物的块茎生长深度调整安装高度，保证挖掘铲始终处于合适的入土深度，既不会因为入土过浅挖漏块茎造成采收损失，也不会因为入土过深增加拖拉机牵引阻力、浪费动力。主框架采用矩形钢管焊接成型，整体做了三角加强筋结构，在悬挂点与主梁连接位置额外加焊了补强板，应对田间作业时遇到石块、硬土层带来的冲击载荷，避免框架出现开焊、变形的问题。前端的挖掘铲采用耐磨钢板整体裁切成型，铲面做了弧形导土设计，入土角设置为22度，这个角度是经过田间反复验证的最优值，既能保证顺利切入土层，又能让铲起的土垡顺着铲面抬升，铲刃位置做了淬火硬化处理，长时间在砂质壤土作业也能保持刃口锋利，减少入土阻力。铲面上方的绿色导流护板，作用是引导抬升后的土垡向两侧分流，让挖出来的块茎顺着土流落到地表，不会被铲体带起的土块埋回土层，同时也能避免块茎直接撞击金属框架造成表皮破损，影响后续储存和售卖。作业时拖拉机以低速二档行进，挖掘铲切入土层后将带块茎的土垡抬起，经过导流板的分流作用，细碎土壤从铲面缝隙漏回田间，块茎则均匀铺放在地表，后续人工捡拾的效率比人工刨挖提升六倍以上，针对山药、木薯、甘薯这类深根块茎作物，可通过调整限深轮将挖掘深度控制在25到35厘米区间，完全覆盖这类作物的块茎生长层，不会出现挖断、漏挖的情况。整个机具没有复杂的传动部件，日常维护只需要定期检查限深轮轴承润滑、紧固各连接螺栓即可，作业季结束后清理铲面泥土做防锈处理就能长期存放，非常适合散户种植、小型合作社的块茎采收作业使用，相比大型联合块茎收获机，这款机具结构简单、购置成本低，对小面积不规则田块的适配性更强，不会因为田块太小无法开展机械化作业。
