手动式小型金属板材折弯工装结构

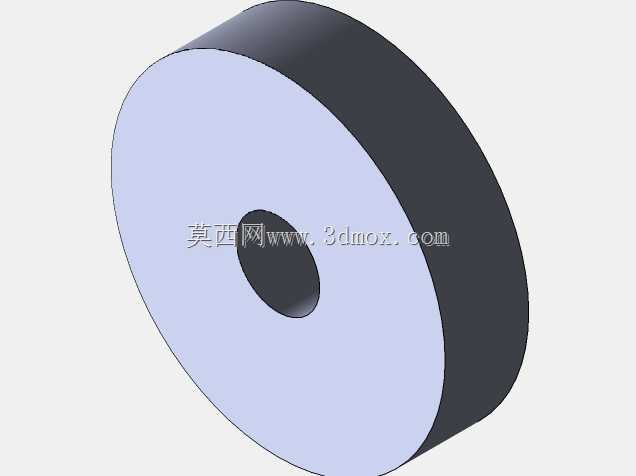

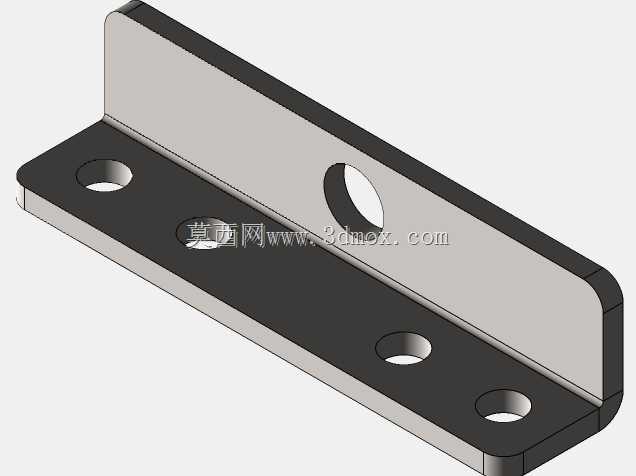

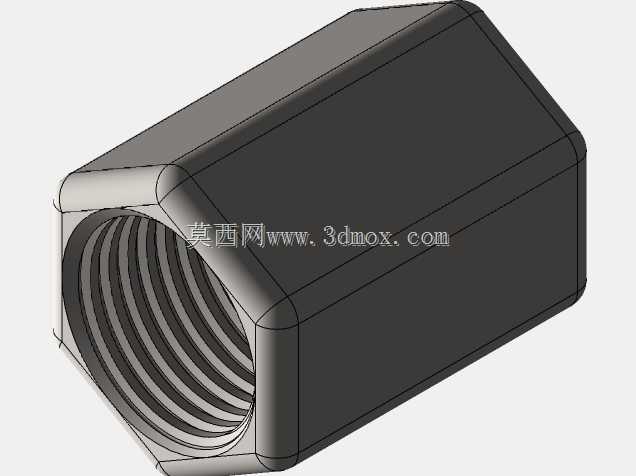

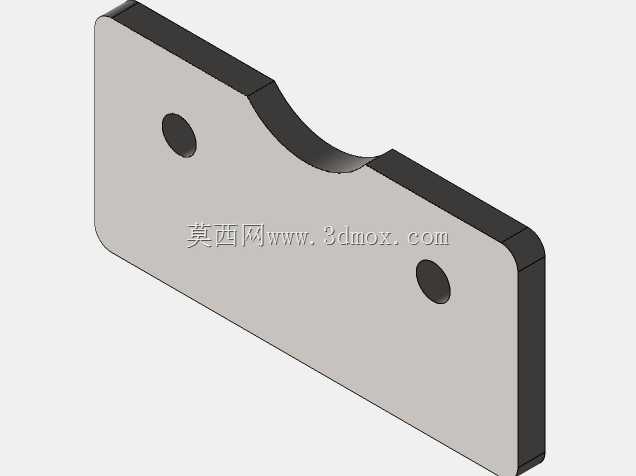

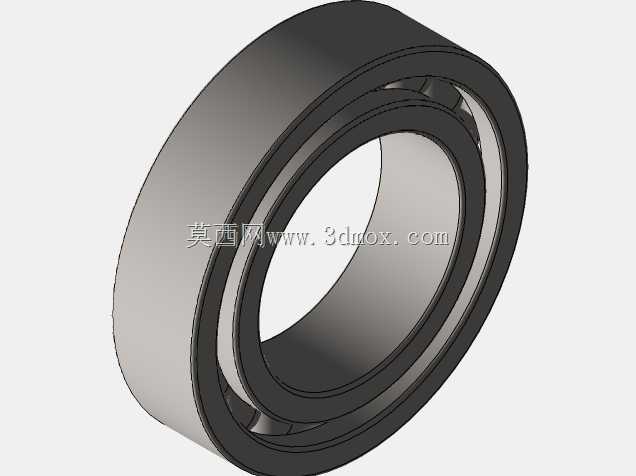

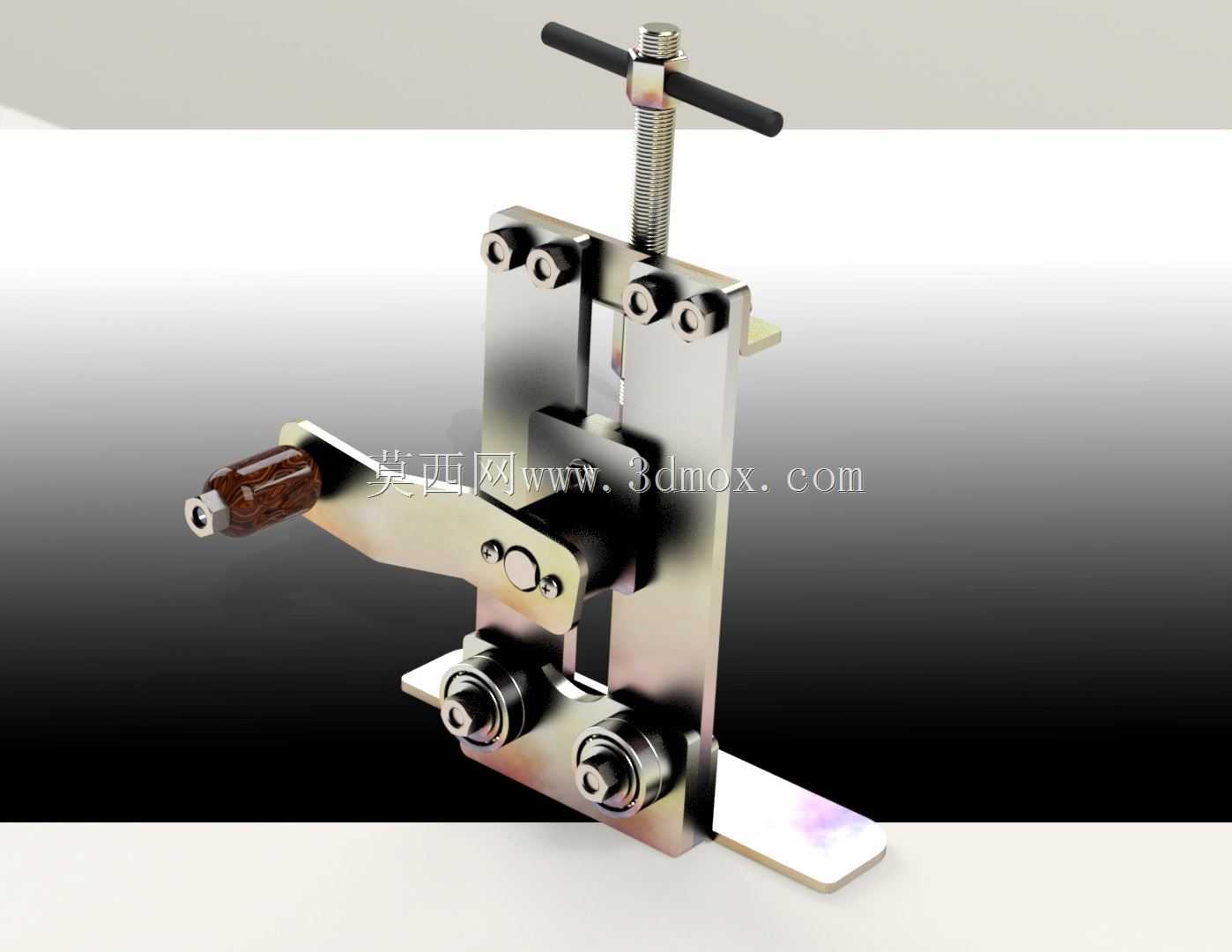

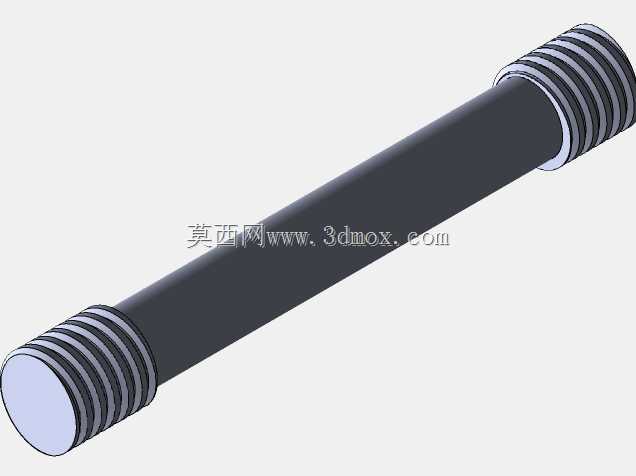

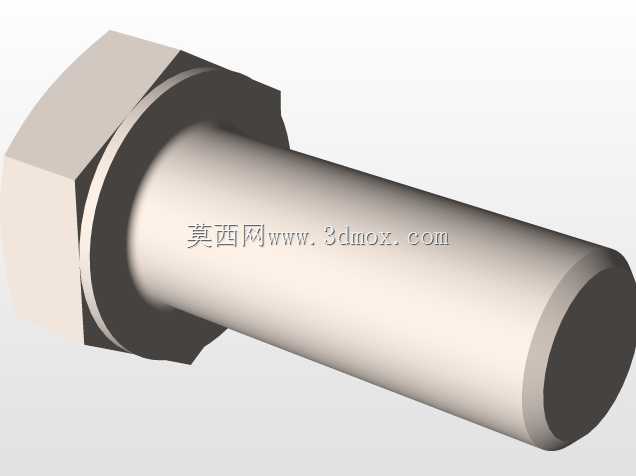

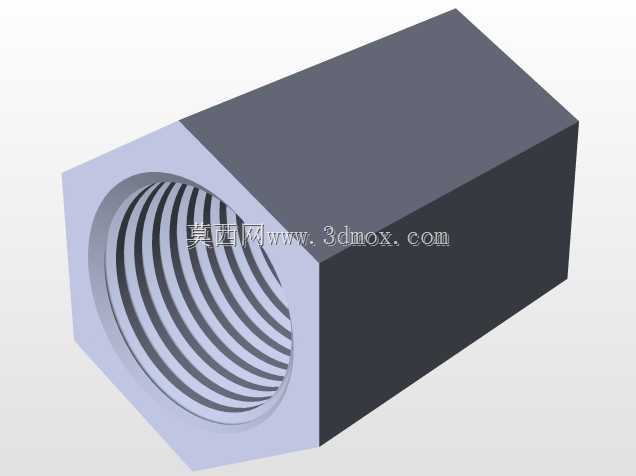

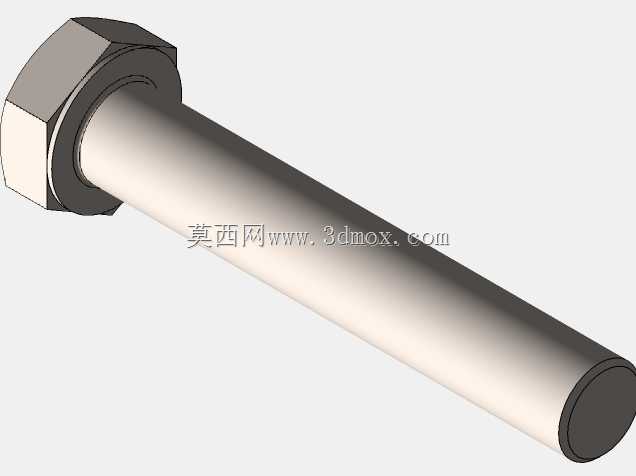

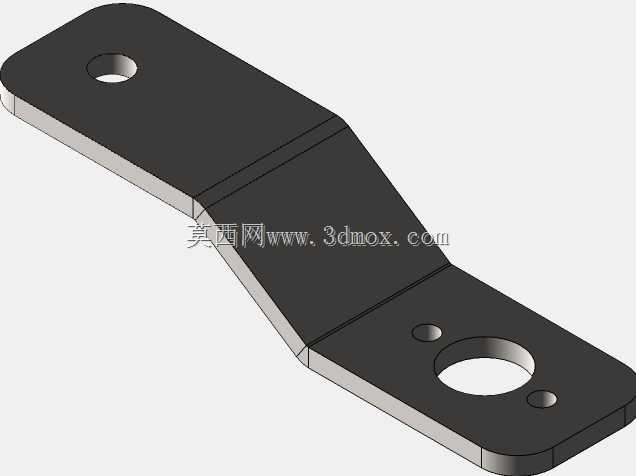

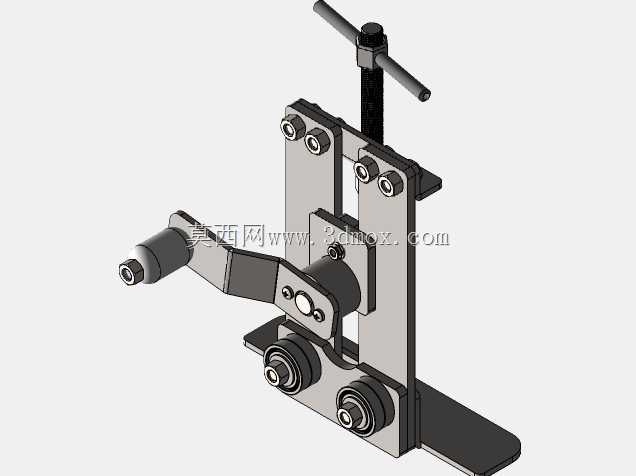

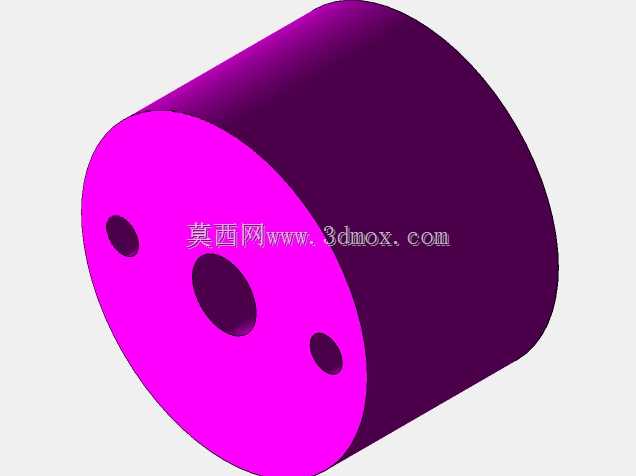

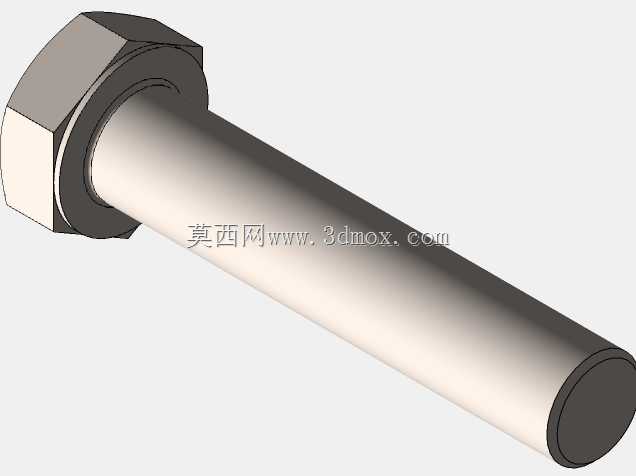

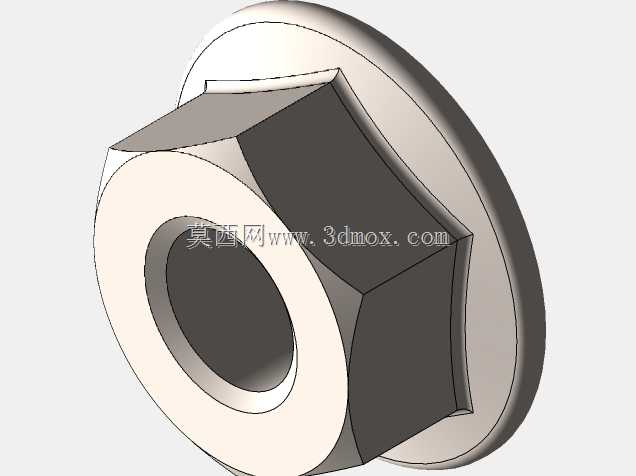

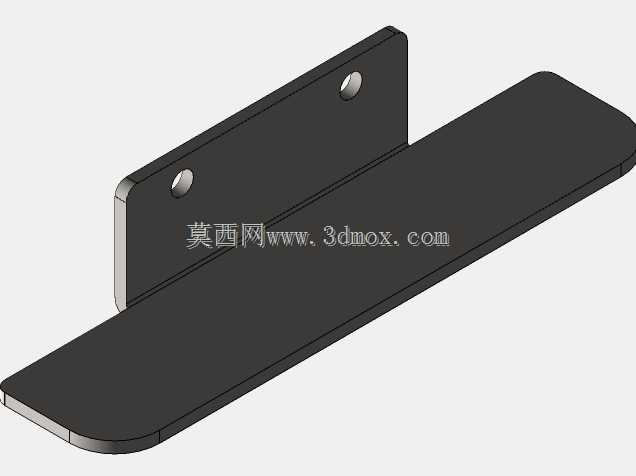

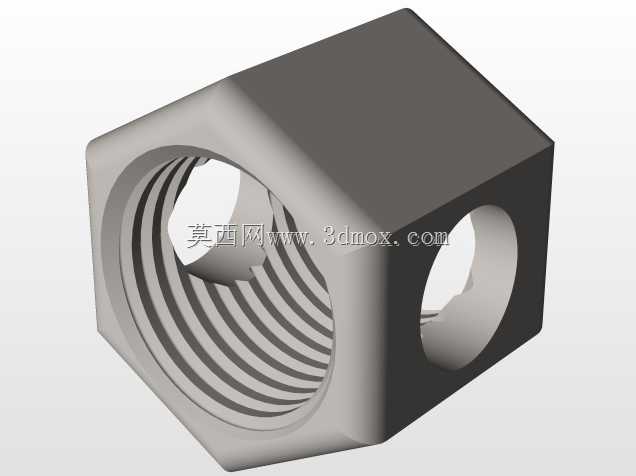

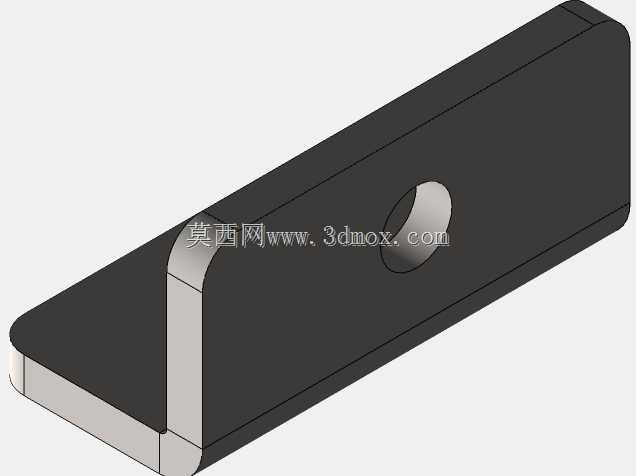

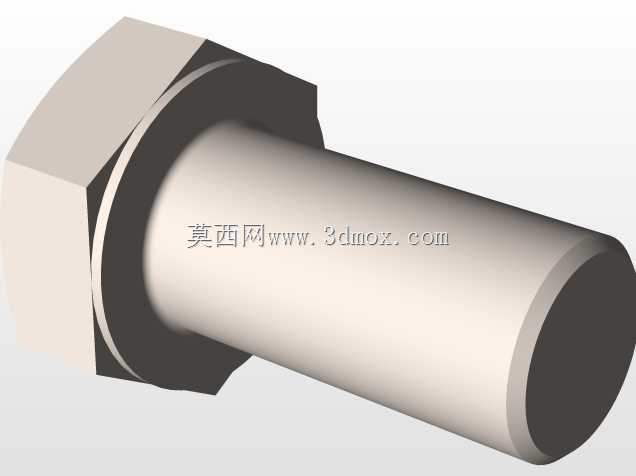

这款手动小型折弯结构主要面向小批量钣金加工、五金维修、单件定制类作业场景，在街边五金维修铺、小型五金加工厂、模型制作工坊、高校金工实训场景中都能适配使用，不需要外接气源、电源，完全依靠手动操作就能完成薄金属板材的折弯作业，对于厚度1mm以内的冷轧钢板、薄铝板、薄铜板都能实现稳定折弯，不需要配套大型折弯设备的场地与动力配套，适合零散小工件的折弯加工需求。从结构设计来看，整体采用立式夹装加手动压合的结构逻辑，顶部的T型丝杆结构负责提供压紧力，转动顶部的横置手柄就能带动丝杆下行，将待折弯的板材压紧在定位基准面上，丝杆的螺距经过匹配设计，转动过程中压紧力线性提升，不会出现突然压紧导致板材移位的问题，压紧端的压块做了平面度处理，和下方的定位支撑面贴合间隙控制在0.1mm以内，避免压紧后板材出现翘边、压痕过深的问题。侧方的带绝缘手柄的操作杆是折弯执行部件，通过铰接结构连接在机架主体上，扳动操作杆时，前端的折弯模头会沿着铰接点做圆弧运动，将伸出定位面的板材沿着压紧边弯折到指定角度，操作杆的力臂长度经过优化，普通人单手施加15kg左右的力就能完成1mm钢板的90度折弯，不需要借助额外加力杆，操作门槛很低。机架主体采用两块平行的立式钢板作为支撑结构，所有转动铰接点都采用销轴加铜套的配合结构，长期使用磨损后可以单独更换铜套，不需要整体更换机架部件，降低后期维护成本。底部的安装底板开有两个长条形安装孔，可以直接通过螺栓固定在工作台面上，不需要做复杂的地基安装，整体设备的占用台面尺寸不到200mm*300mm，不会占用过多操作空间，适合在狭小的工位上布置使用。折弯作业的定位边做了圆角处理，折弯过程中不会在板材弯折处产生尖锐的压痕，弯折处的圆弧半径可以通过更换不同规格的折弯模头来调整，适配不同工件对折弯圆角的要求，日常使用时不需要做复杂的参数调试，只需要将板材靠紧定位边，拧紧顶部压紧丝杆，扳动侧方操作杆就能完成折弯作业，没有操作经验的人员经过简单讲解就能上手使用，不需要专门的设备操作培训。结构上所有的受力部件都做了加厚处理，立式支撑板的厚度达到8mm，铰接销轴采用45号钢调质处理，长期反复使用也不会出现结构变形、销轴弯曲的问题，能够稳定保持折弯精度，折弯折角的角度误差可以控制在1度以内，满足一般五金件、小型钣金件的加工精度要求。
