拖拉机三点悬挂管层作业部件结构

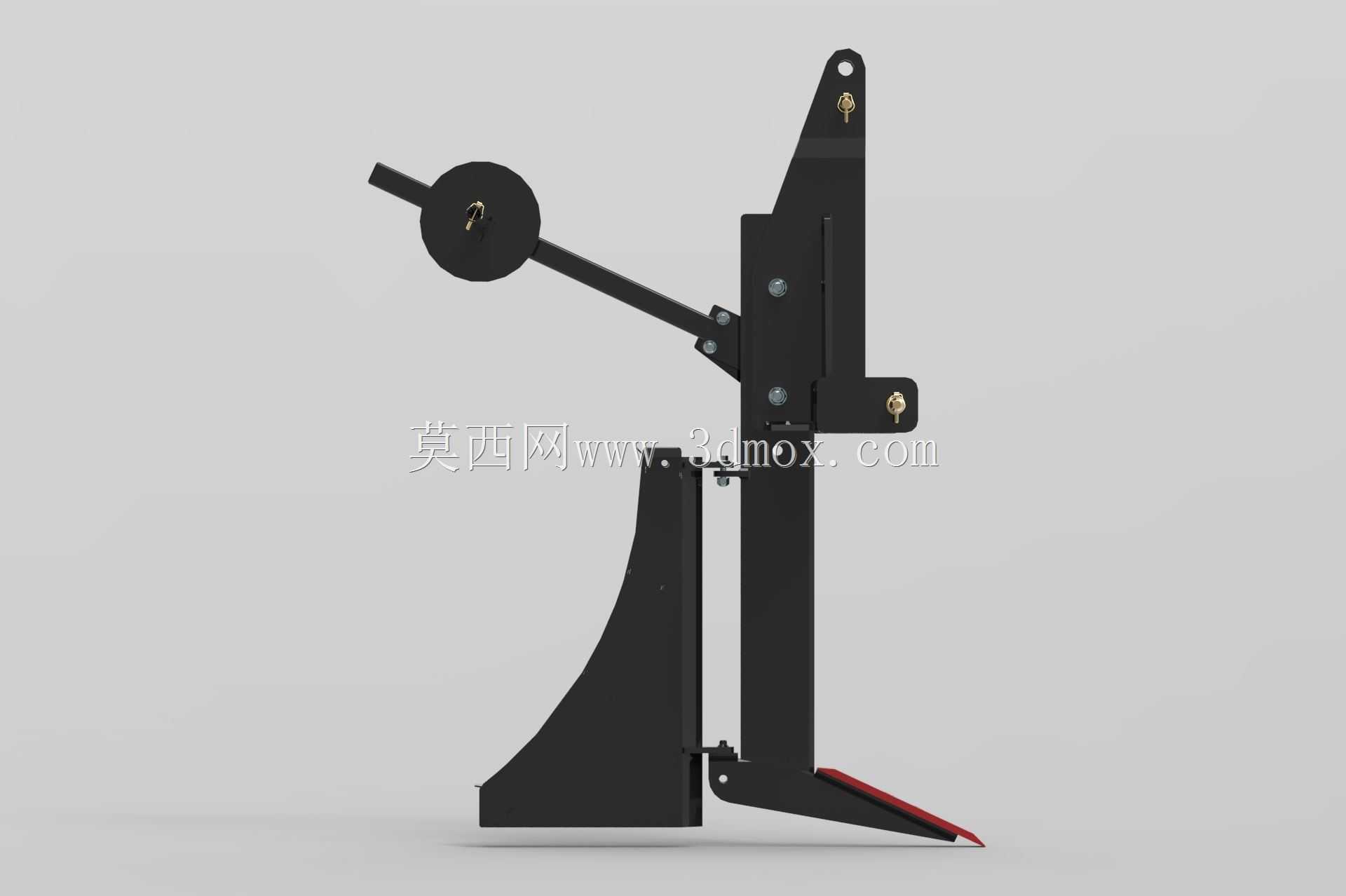

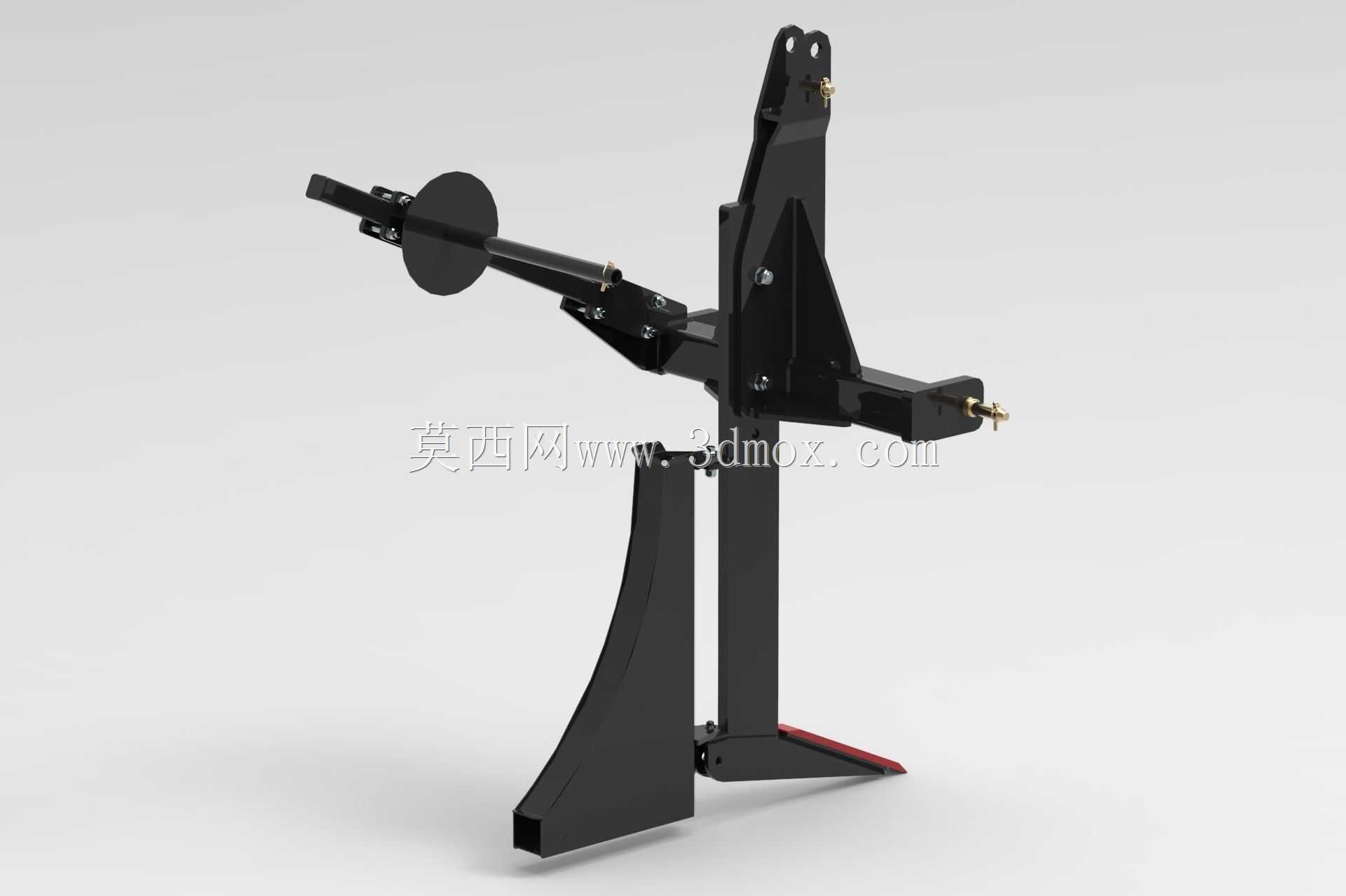

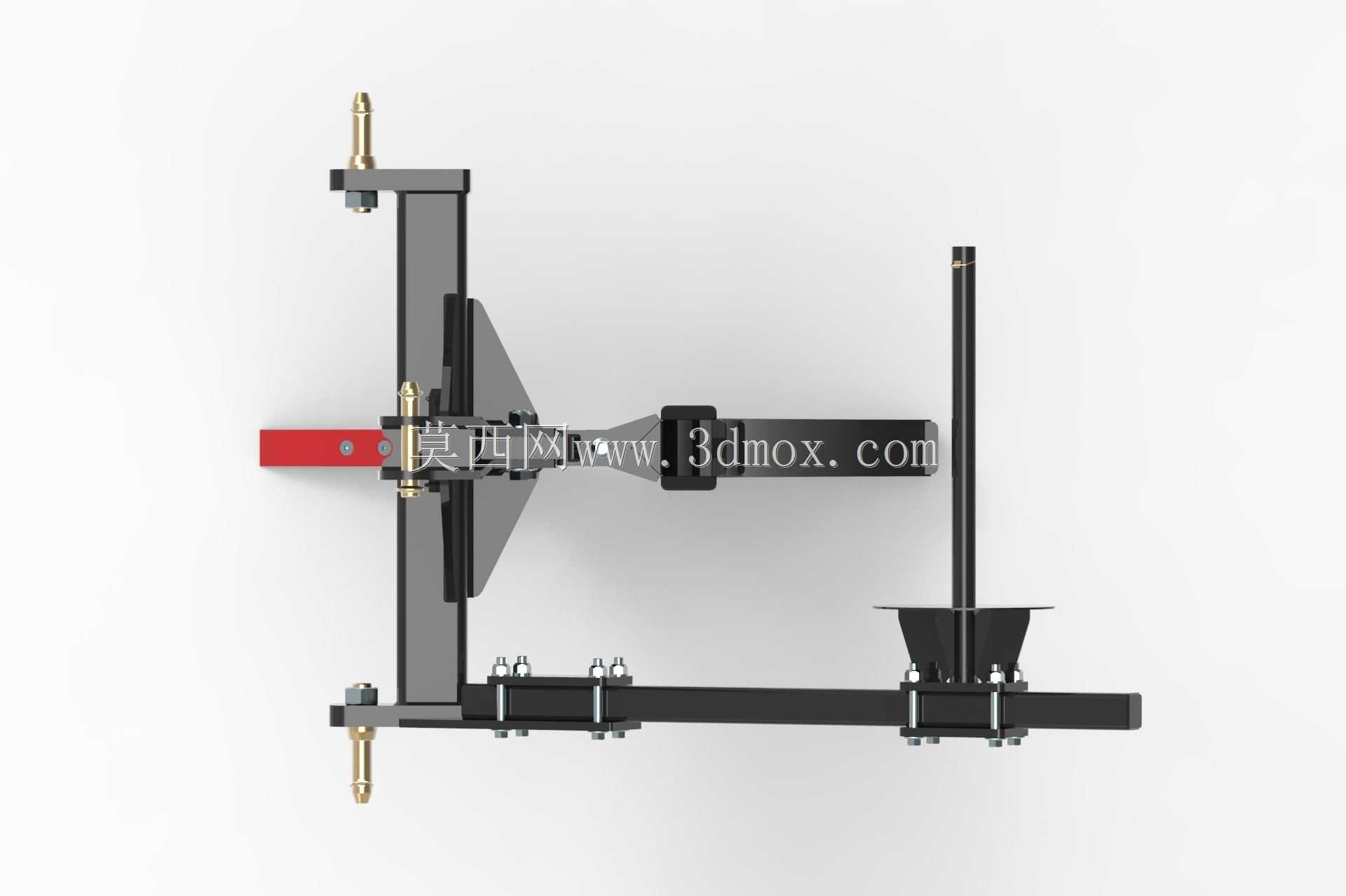

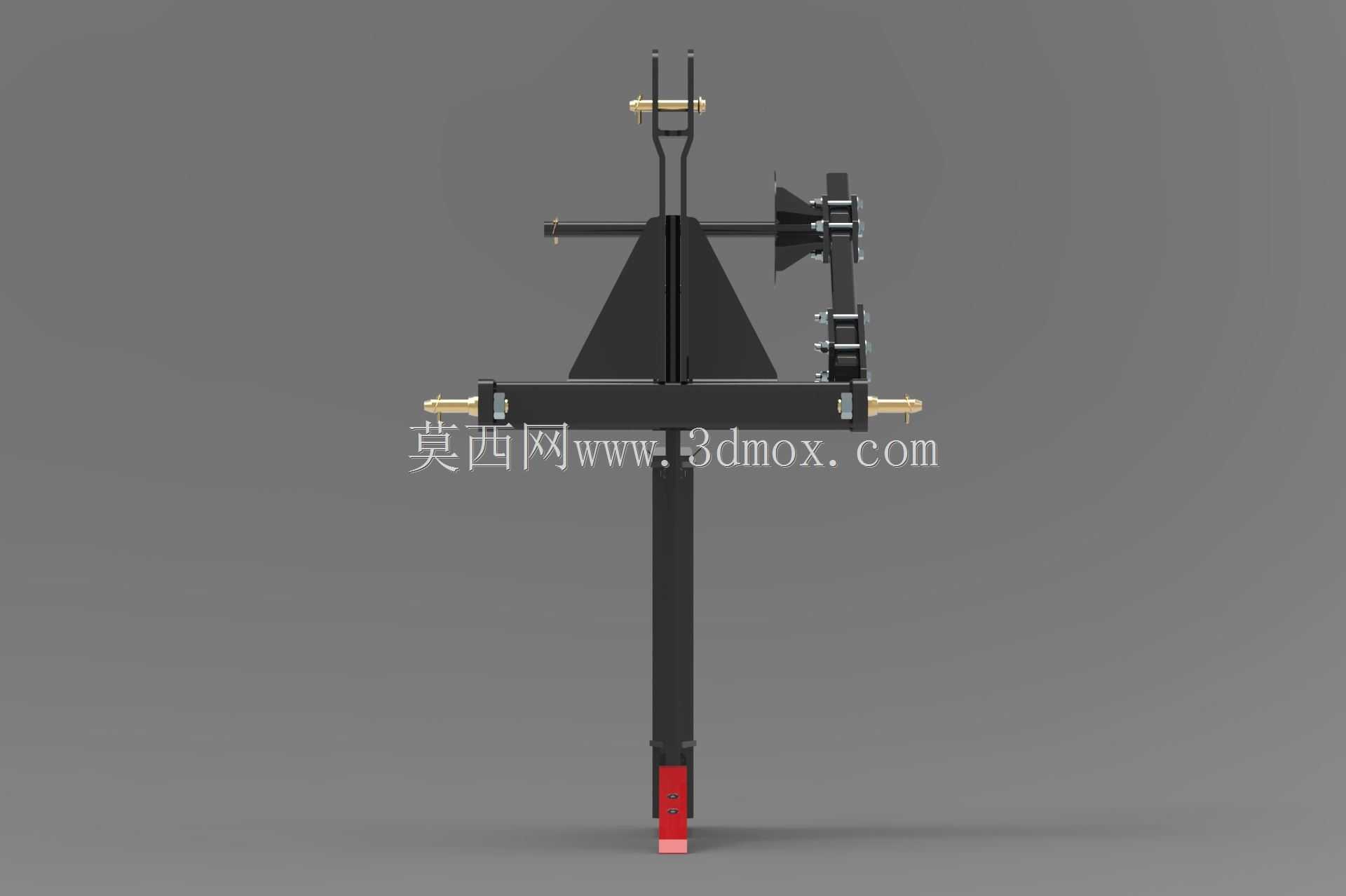

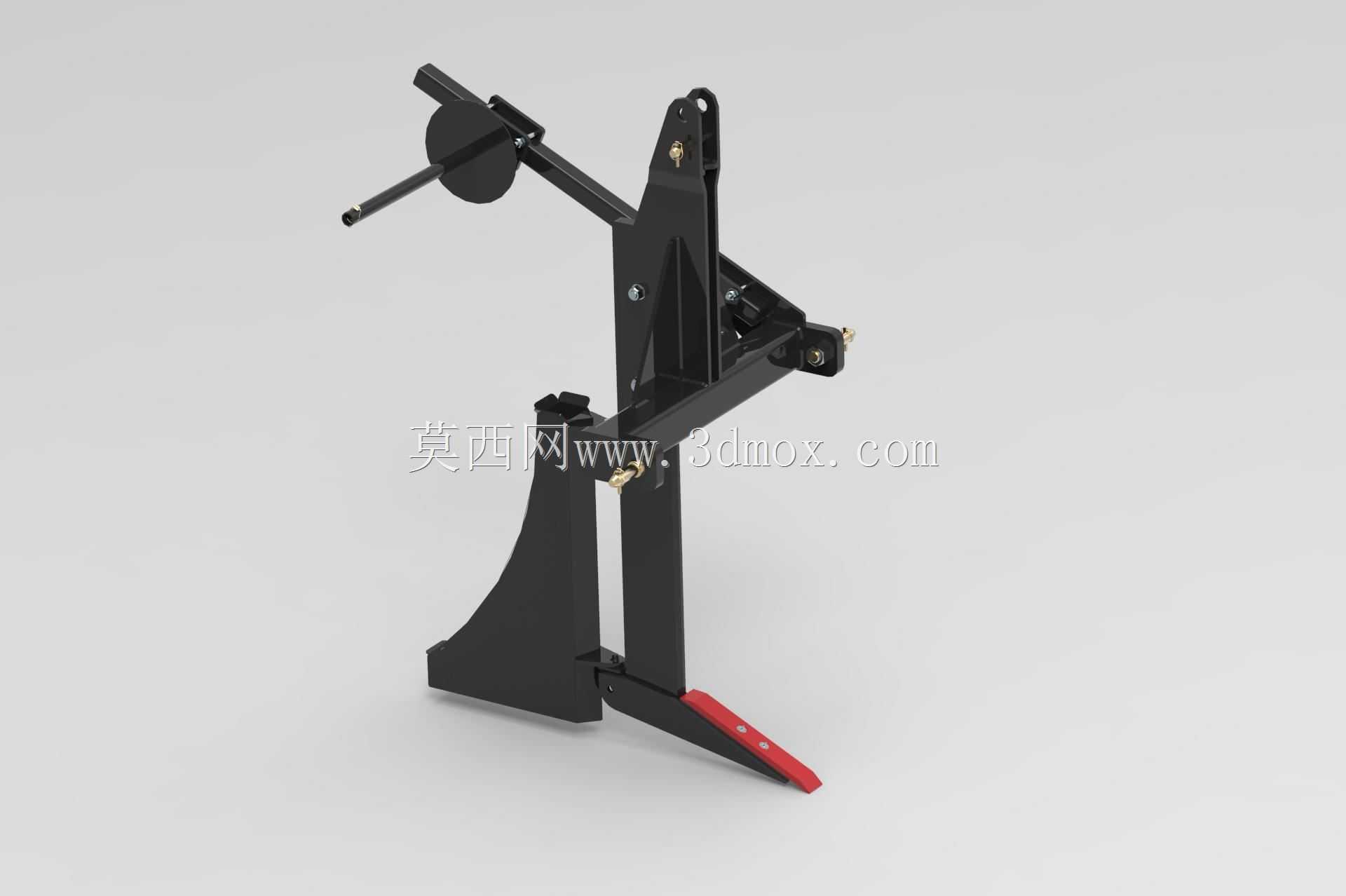

该部件为拖拉机配套三点悬挂系统的管层作业执行构件，主要适配中等功率段轮式拖拉机的后悬挂接口，用于田间耕作过程中的土层管道铺设、种肥深施导槽开设、地下滴灌带预埋等相关作业场景，是保护性耕作、节水灌溉配套农机具的核心工作部件之一。从结构设计来看，整体采用框架式焊接主体结构，主承力板件选用厚壁热轧钢板折弯焊接成型，兼顾作业过程中的抗冲击性能与结构轻量化需求，避免悬挂后整机重心过度后移影响拖拉机行驶稳定性。三点悬挂的上挂接点与两个下挂接点位置严格遵循农用拖拉机悬挂接口的通用尺寸规范，上挂点设置可调式连接销座，可根据作业深度需求调整挂接角度，适配不同拖拉机的后悬挂提升行程范围，下挂点采用标准销孔配合快装插销结构，无需额外改装即可完成与拖拉机悬挂拉杆的快速对接，挂接后整机横向摆动间隙控制在合理范围，避免作业过程中部件晃动导致的作业轨迹偏移。工作端的开沟铲部分采用流线型曲面设计，入土角经过反复校核，作业时可顺畅切入土层，减少土壤阻力与拖拉机牵引负荷，铲尖部位做了加厚耐磨处理，可应对含碎石的硬质土壤作业场景，延长易损件更换周期。侧向延伸的导向杆与限位圆盘结构，主要用于控制管道铺设的深度与走向，作业时圆盘贴合地表滚动，可随地形起伏自适应调整作业高度，保证铺设的管道始终处于设定的土层深度区间，避免深浅不一导致的灌溉效果差异或管道损伤。整体结构的安装边界充分考虑了拖拉机后悬挂的提升高度极限，部件最大提升高度时不会与拖拉机后轮、后动力输出轴发生干涉，作业状态下的入土深度调节范围可覆盖常规农业生产中10到35厘米的管道铺设需求，各铰接部位均设置润滑注油点，方便日常维护保养，减少铰接部位的磨损旷量。结构设计过程中优先考虑了田间作业的复杂工况，所有外露连接螺栓均采用防松结构，避免长时间振动作业导致的连接件松动脱落，主体焊接部位做了应力释放处理，防止长期受交变载荷出现焊缝开裂问题，部件整体重量控制在合理区间，不会超出中小马力拖拉机的后悬挂承载负荷范围，可适配多数主流品牌的40到90马力轮式拖拉机使用，无需额外加装配重即可保证作业时机头的转向附着力。
