拖拉机悬挂式厩肥撒播作业装置结构

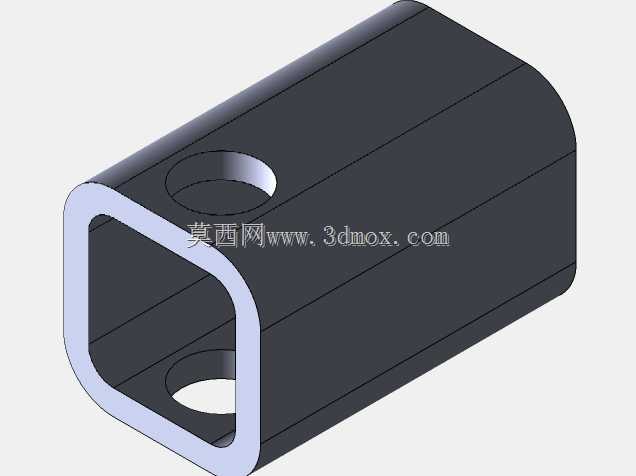

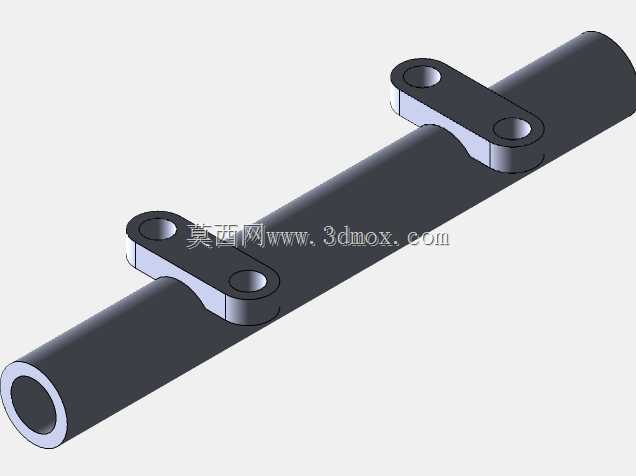

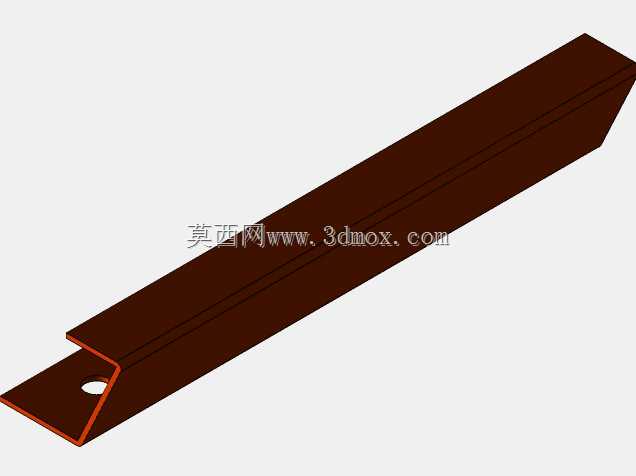

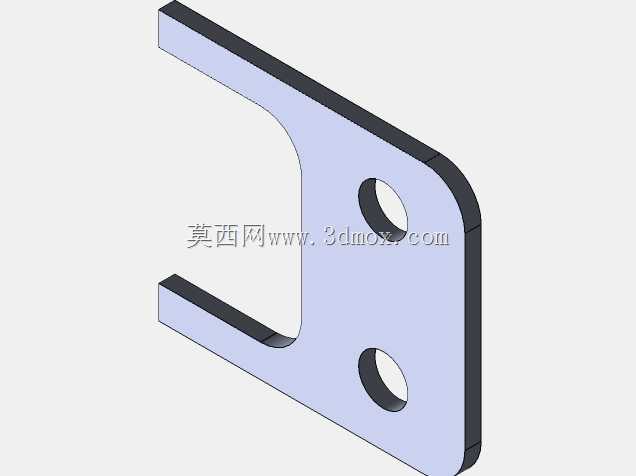

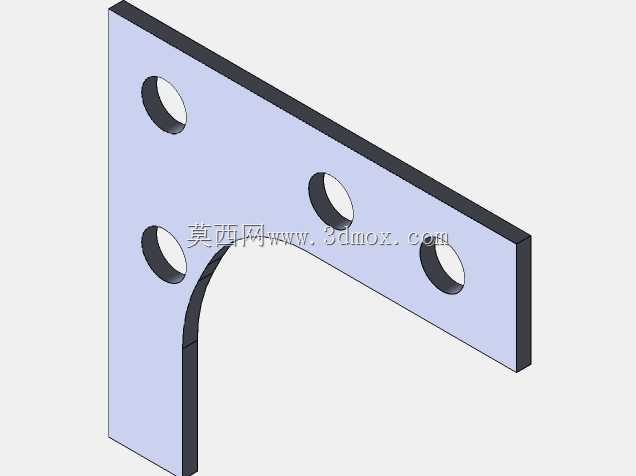

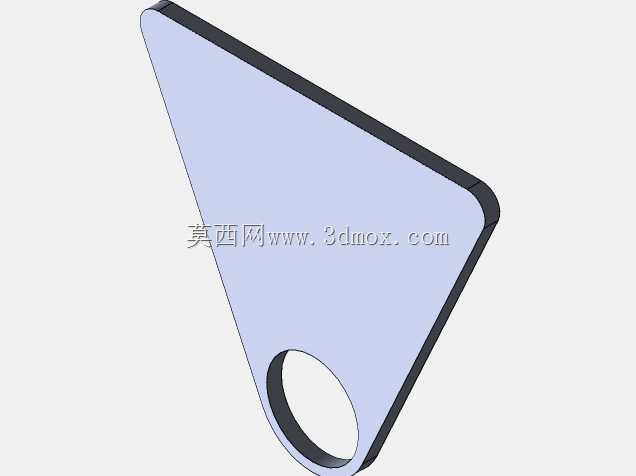

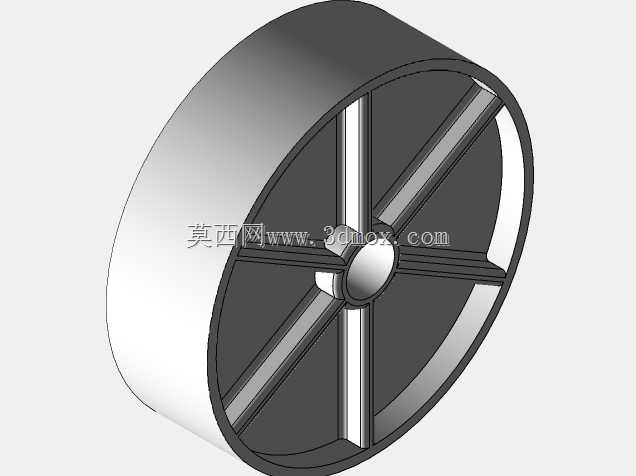

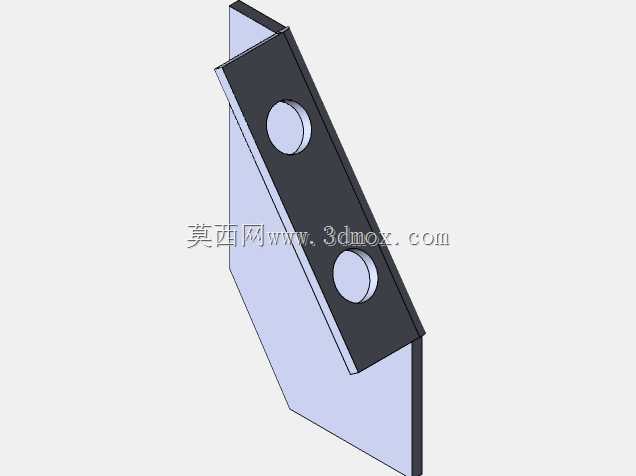

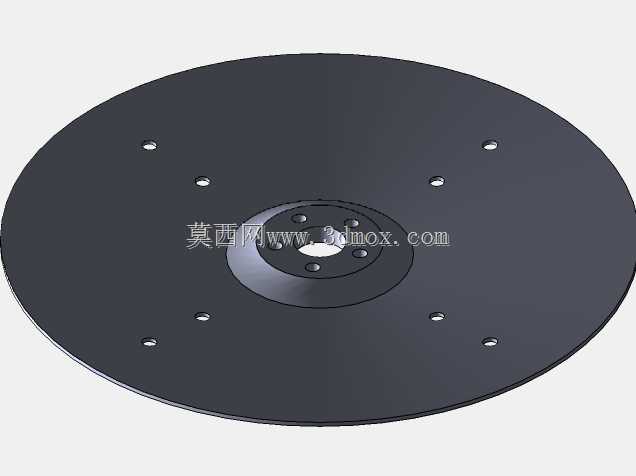

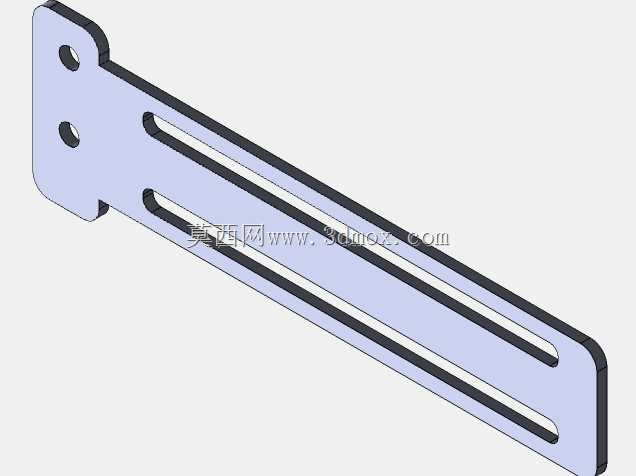

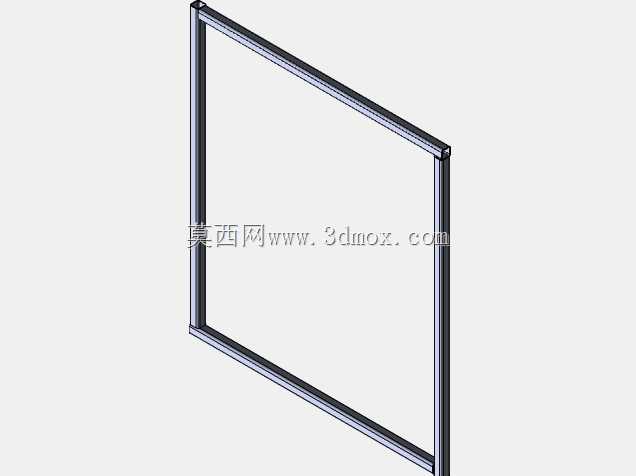

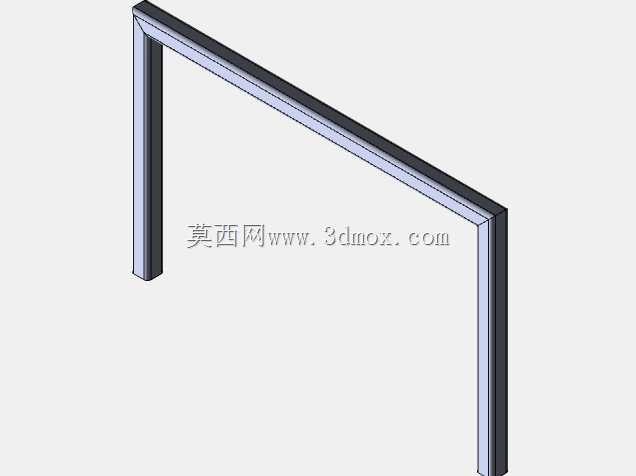

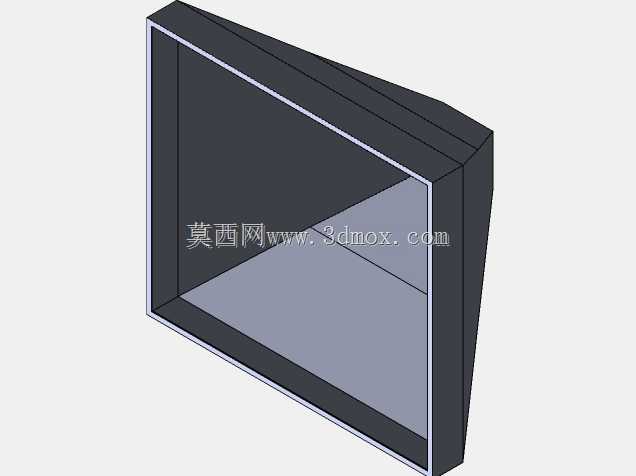

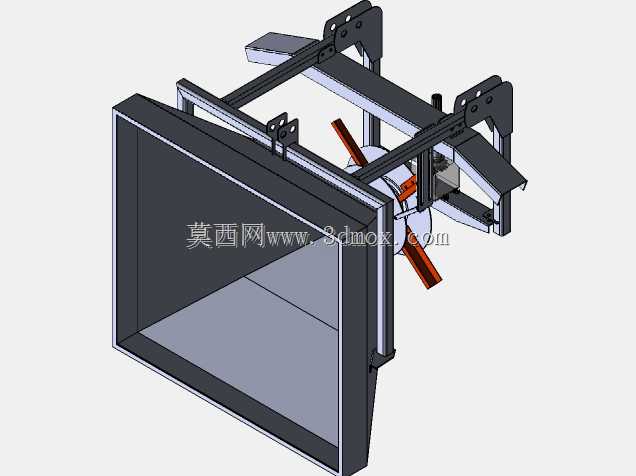

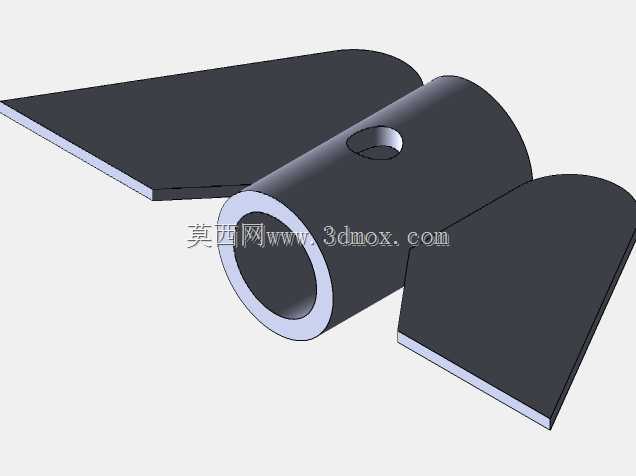

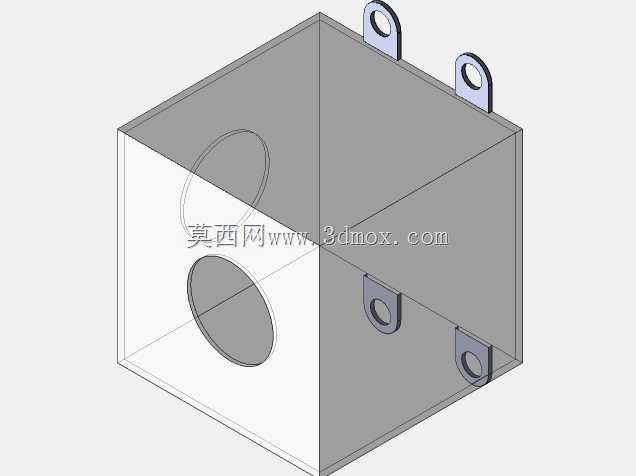

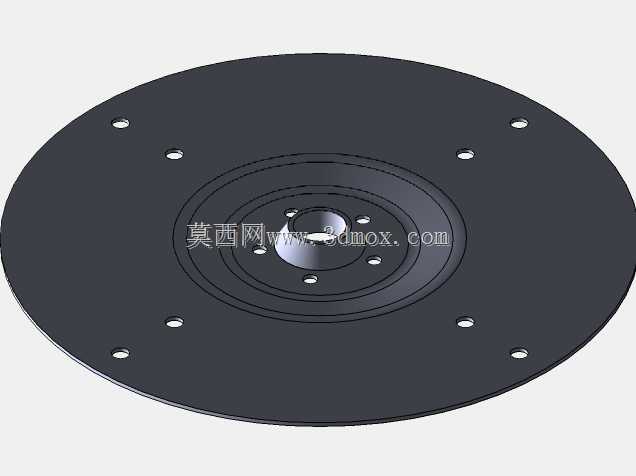

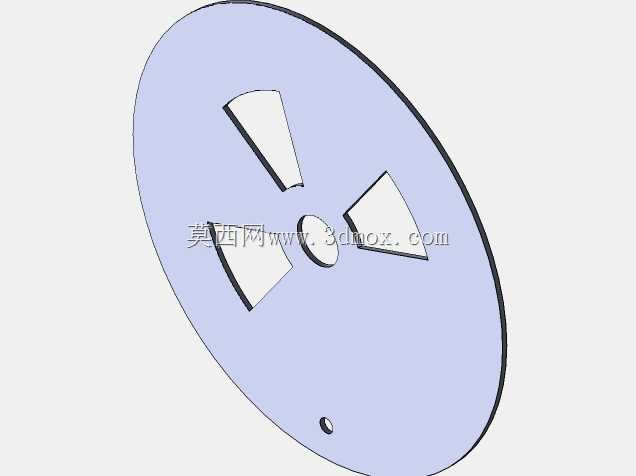

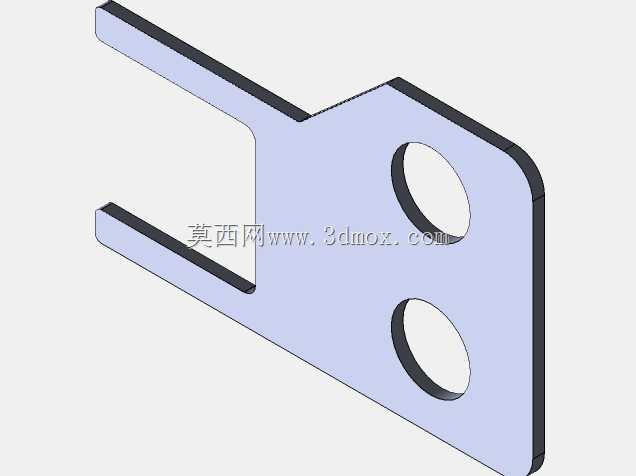

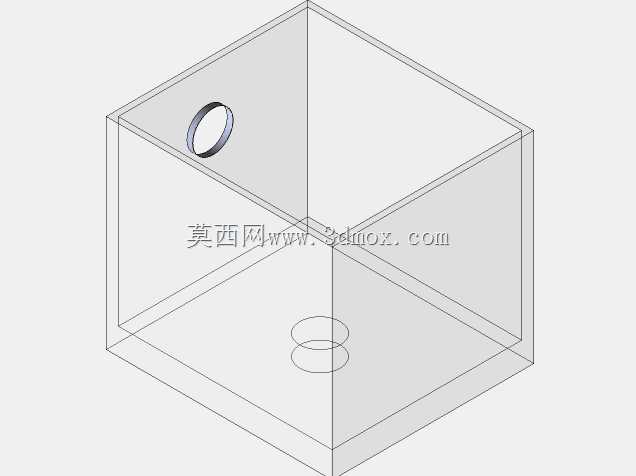

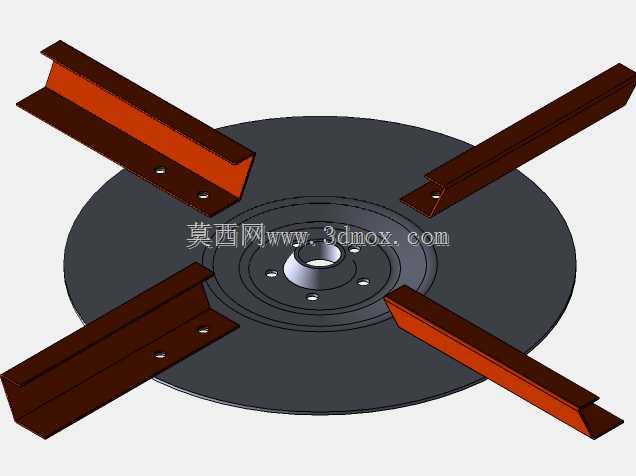

该装置为适配农用拖拉机后置三点悬挂接口设计的厩肥撒施作业部件，主要应用于大田种植、果园基肥施用、草场肥力补投等农牧作业场景，可替代人工完成颗粒肥、腐熟厩肥、粉状有机肥的均匀撒施作业，大幅降低田间施肥的人力投入，同时规避人工撒肥带来的肥量分布不均、作业效率低下的问题。从结构设计逻辑来看，装置整体采用框架式承载结构，上部设置的两组悬挂挂接臂完全匹配拖拉机标准三点悬挂的安装点位尺寸，挂接臂上预留的销轴安装孔位可适配不同功率段拖拉机的后悬挂连接尺寸，安装时无需对拖拉机原有悬挂结构做额外改装，挂接后通过拖拉机后悬挂的升降油缸即可控制装置的作业高度与运输状态，转场时可将装置整体抬升至离地面足够的安全高度，避免田间行进时刮蹭田埂或路面障碍物。装置前部为敞口式肥箱结构，肥箱采用大倾角侧板设计，可有效降低肥料在箱内的架桥堵塞概率，粉状、颗粒状甚至含有少量短纤维的腐熟厩肥都能依靠自重顺利滑向后方的撒施机构，肥箱的容积设计匹配常规10-15亩地块的单次施肥量需求，减少作业过程中的加肥频次。肥箱后方设置的带抛撒叶片的转子机构为核心撒施部件，转子动力可通过拖拉机后输出轴经万向节传递，作业时转子高速旋转，将从肥箱出料口落下的肥料沿横向均匀抛撒出去，抛撒幅宽可通过调整转子转速以及出料口的开启大小进行调节，适配不同作物、不同肥力要求地块的施肥量需求。从安装边界来看，装置整体横向宽度控制在常规拖拉机后轮轮距范围内，作业时不会超出拖拉机行走轨迹宽度，避免撒肥过程中损伤作物植株；纵向安装尺寸预留了足够的后输出轴连接空间，挂接后不会与拖拉机后轮、后挡泥板等部件发生运动干涉。结构设计上充分考虑了田间作业的恶劣工况，所有承载框架部件均采用加厚矩形钢管焊接成型，抛撒转子的叶片采用耐磨钢板制作，可承受肥料长期冲刷带来的磨损，各转动部位均设置密封式轴承座，避免田间尘土、肥料碎屑进入轴承造成卡滞损坏。
