移动式车辆维修作业支撑工装设计

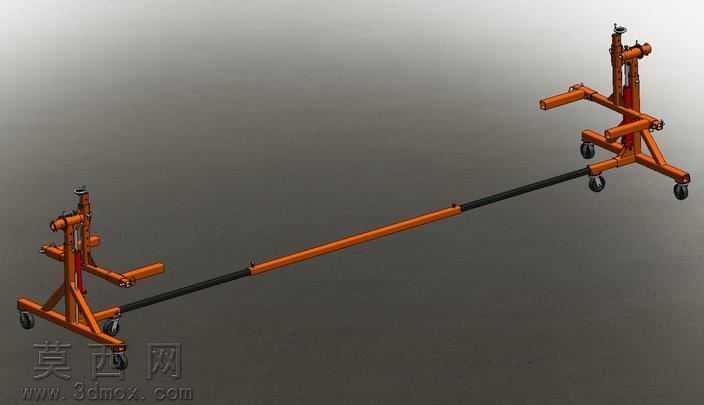

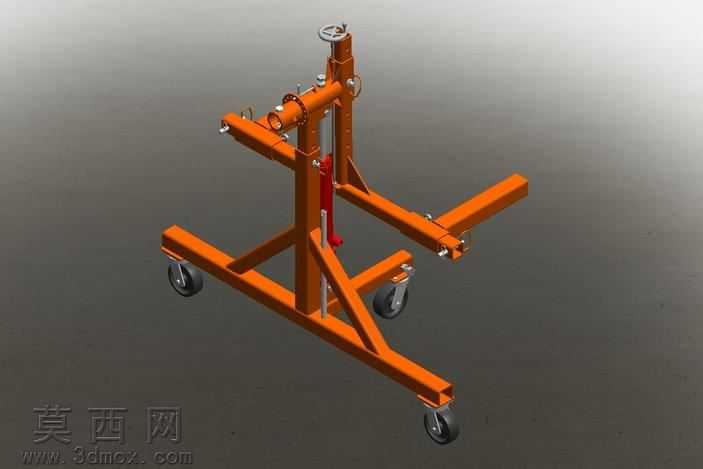

该三维模型为面向车辆维修作业场景设计的移动式支撑工装，整体采用框架式结构设计，在三维建模过程中严格遵循机械设计的公差配合规范，对每一处连接节点、运动部件都进行了精准的参数化建模，确保各部件装配关系准确，无干涉错位问题。模型渲染阶段采用了工业级哑光橙色漆面材质模拟工装的表面涂装，金属结构件部分赋予了磨砂金属材质还原钢材的真实质感，脚轮部分采用橡胶与金属组合材质，分别还原橡胶轮面的防滑质感与金属轮毂的金属光泽，液压部件的活塞杆部分做了镀铬亮面材质处理，手轮操作件做了防滑纹理的细节刻画，整体渲染效果真实还原了实物工装的视觉特征。从结构设计来看，该工装底部采用H型承力底架，三个支脚末端均配置带刹车功能的万向脚轮，既可以实现作业场地内的灵活推移换位，到位后也能通过刹车结构锁定位置，避免作业过程中工装滑移；中部设置立式承力立柱，集成液压升降调节结构，可实现支撑高度的无级调节，适配不同维修作业的高度需求；上部设置可调节的横向支撑臂，支撑臂可绕立柱进行角度调整，端部设置支撑托块结构，可根据待支撑部件的位置灵活调整支撑点位；顶部设置手轮调节机构，可对支撑臂的伸展长度、俯仰角度进行精细微调，确保支撑点位精准贴合待承托部位。设计思路上，该工装围绕车辆维修作业中部件托举、位置固定的实际需求，兼顾移动灵活性与支撑稳定性，整体结构受力路径清晰，底架的斜向加强筋设计有效提升了框架的抗扭、抗弯强度，避免承重状态下结构变形；液压升降结构相比纯机械螺旋升降操作更省力，可快速调整到大致作业高度后再通过顶部手轮做精细微调，兼顾作业效率与调节精度；所有运动调节部位均设置了限位结构，避免调节超程引发的安全隐患，整体设计充分考虑了维修作业场景的实际使用需求，结构紧凑实用，操作便捷，可有效降低维修作业的劳动强度，提升作业过程的安全性与便利性。
