倾斜式渠道清渣输送清洁设备结构

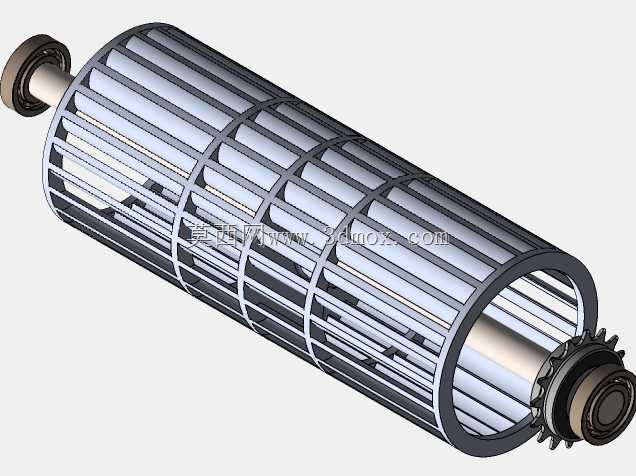

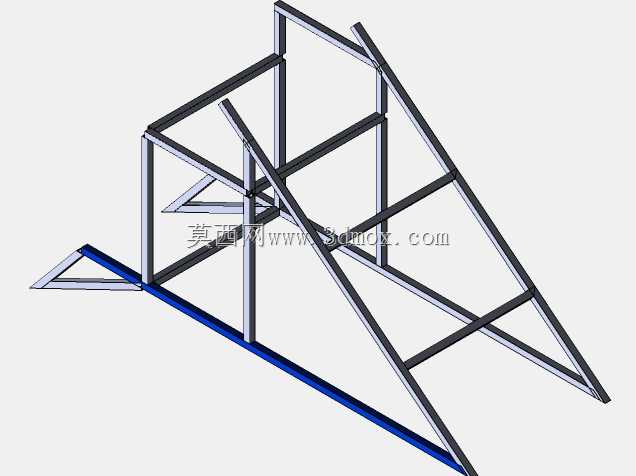

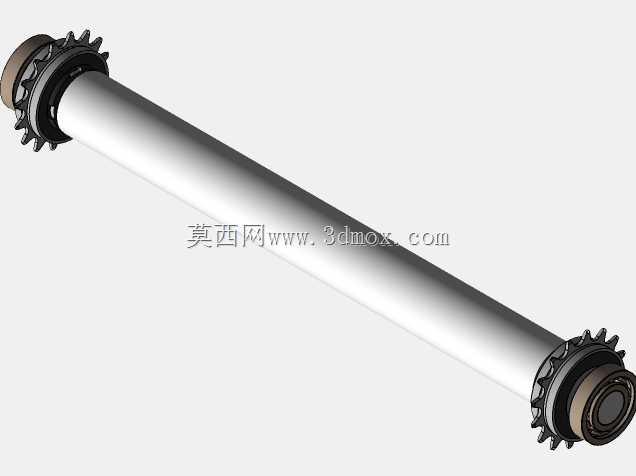

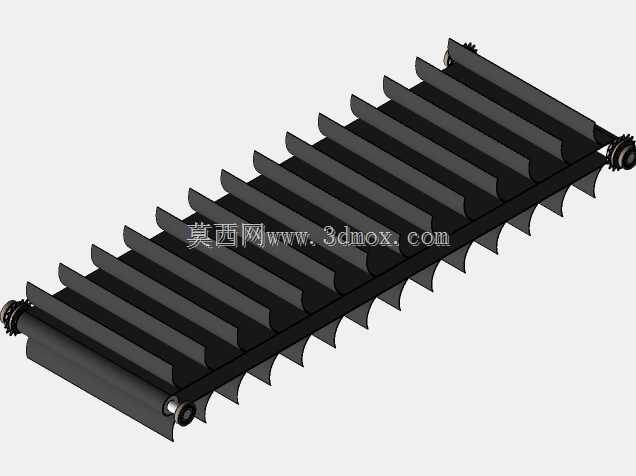

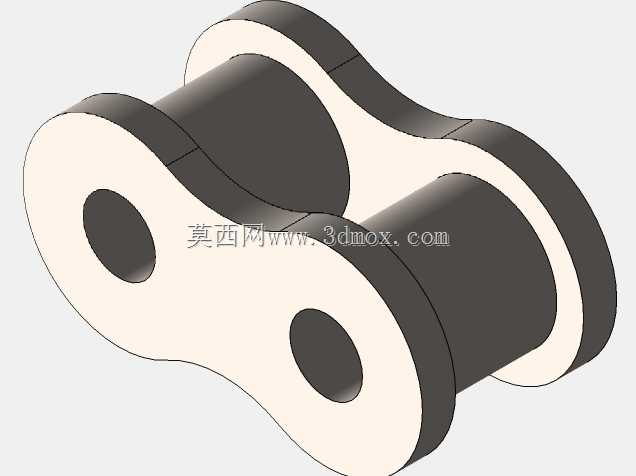

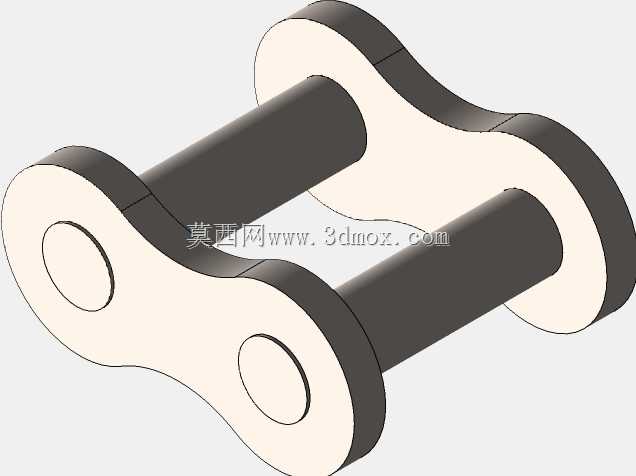

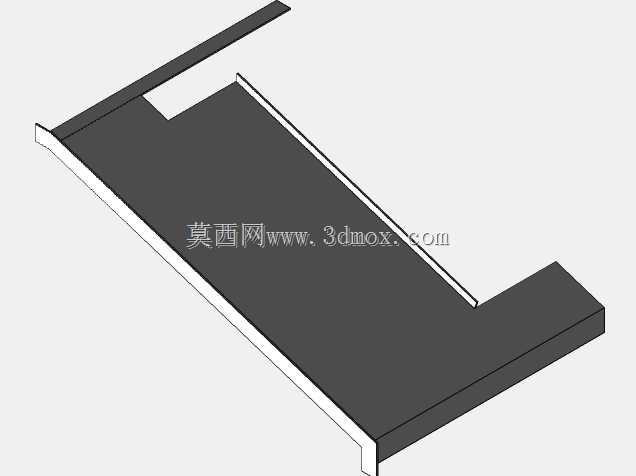

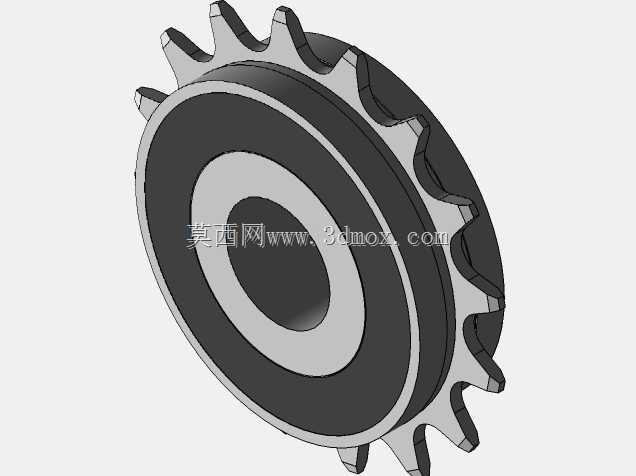

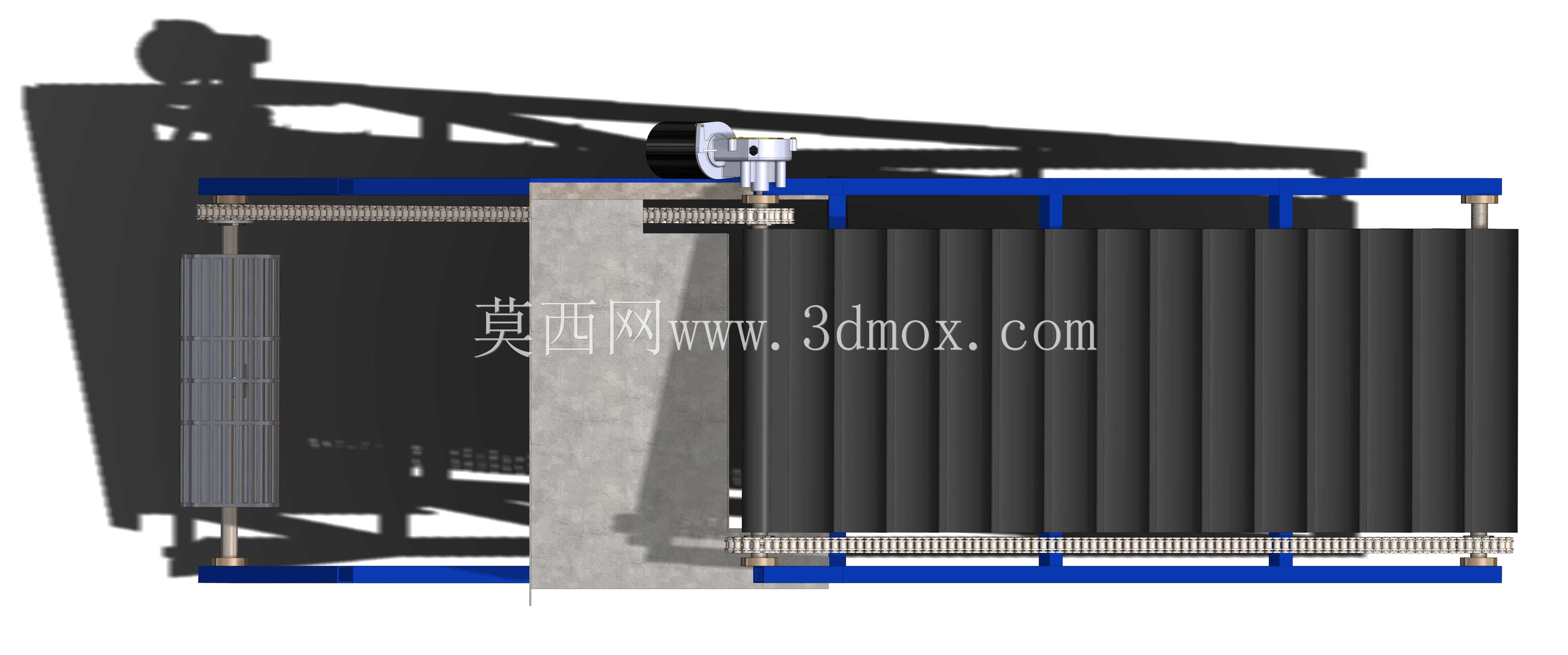

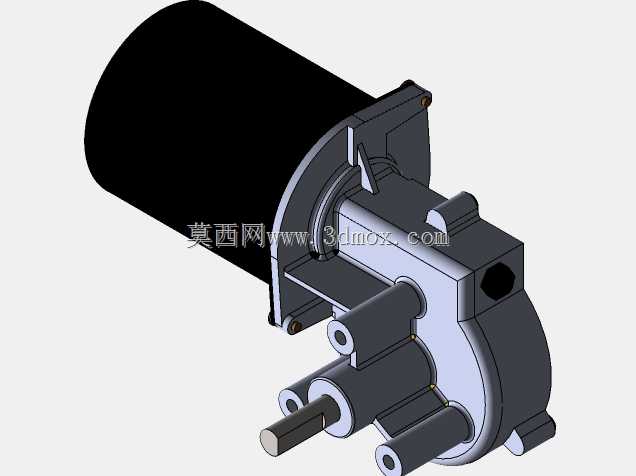

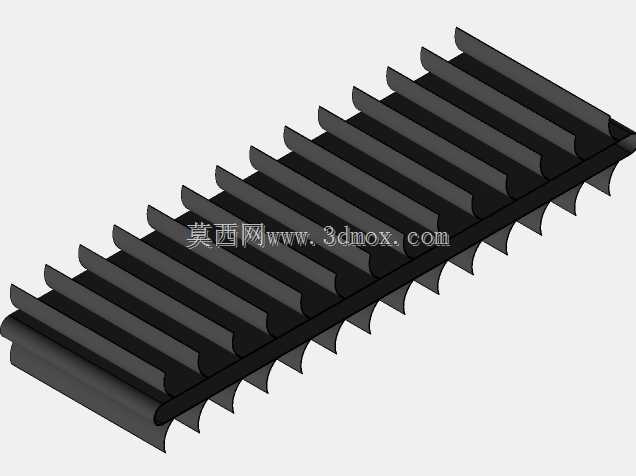

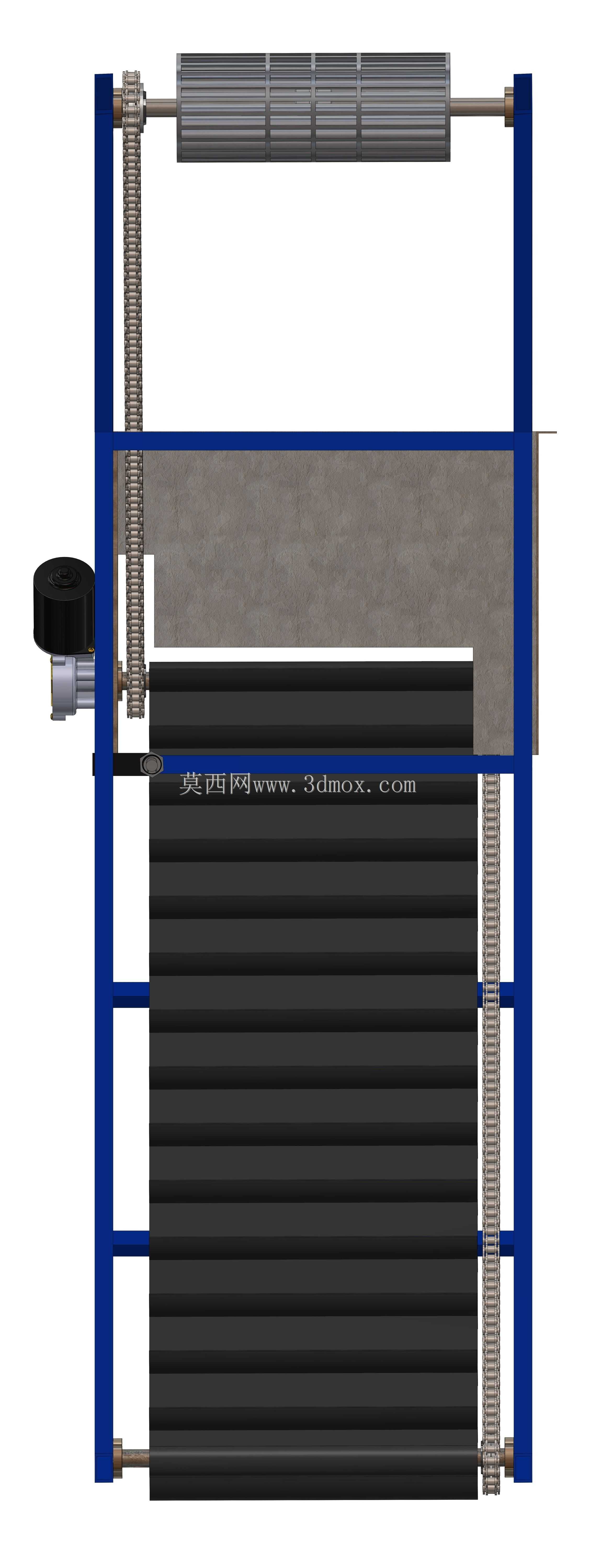

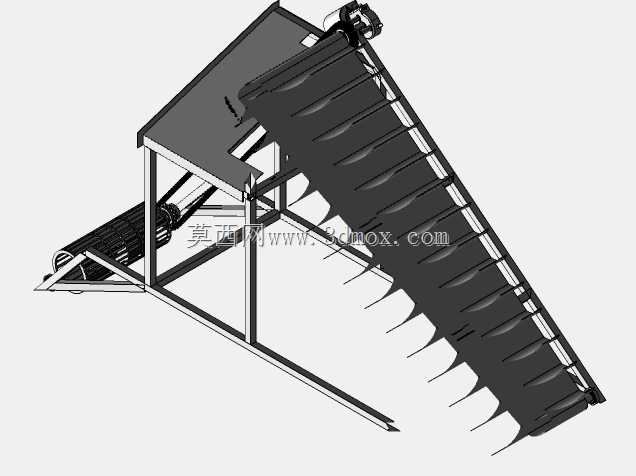

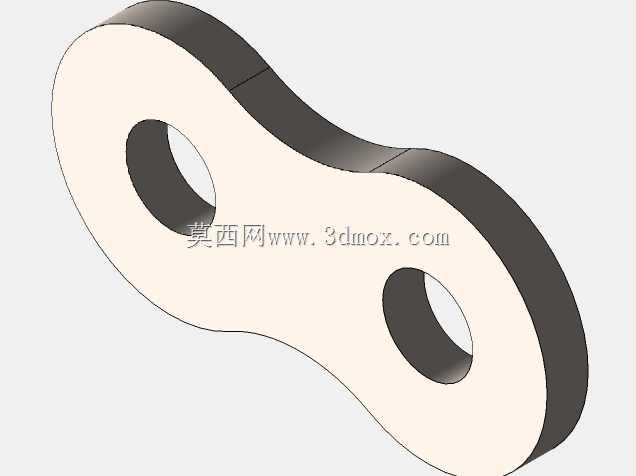

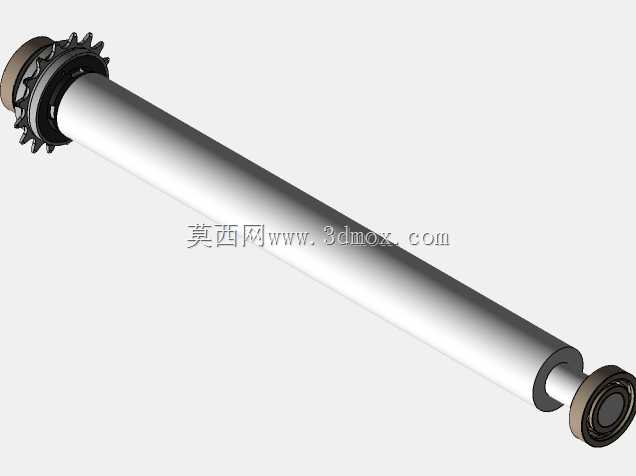

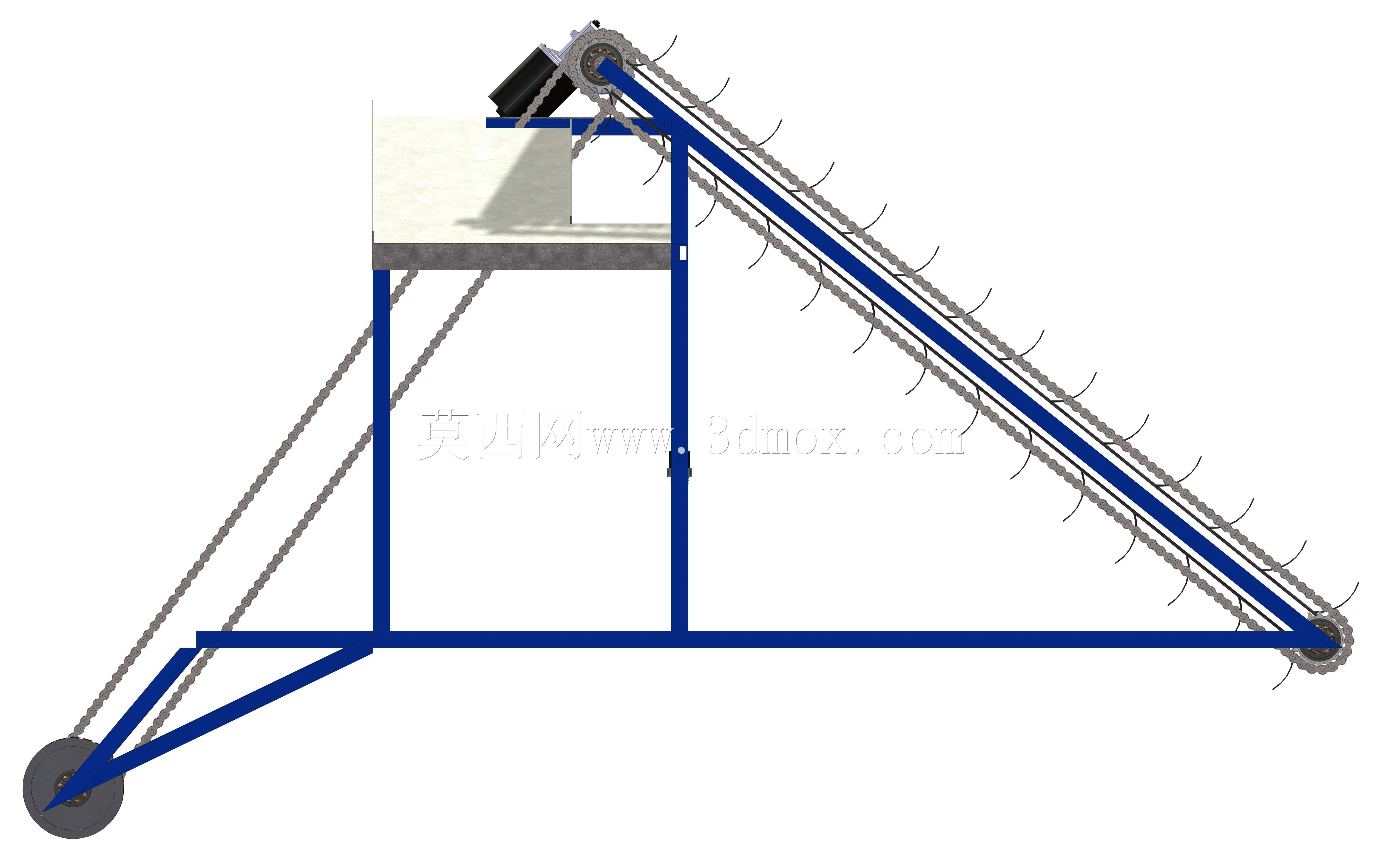

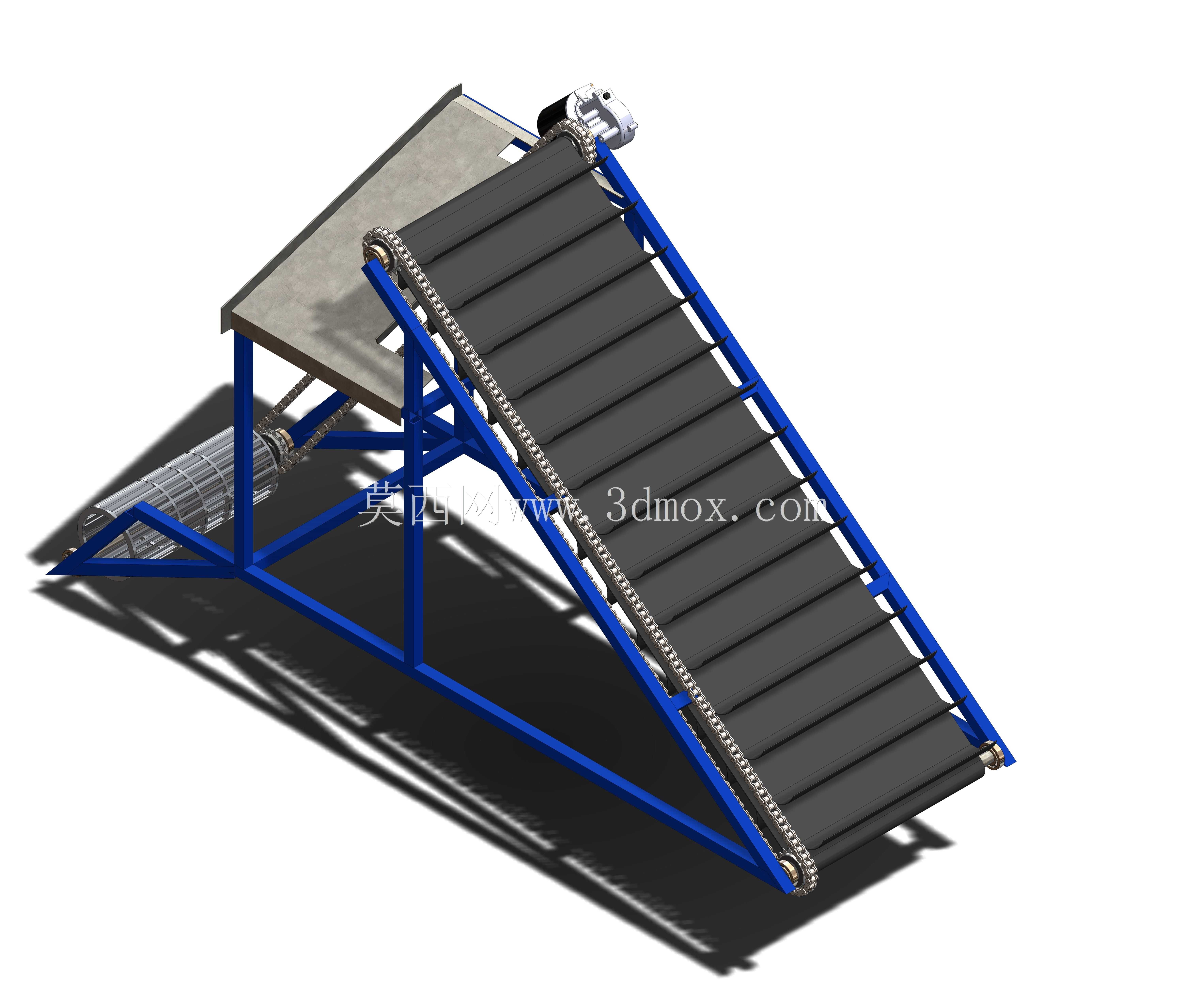

这套倾斜布置的清洁输送结构，主要针对农田灌溉渠、市政排水渠、工业引水渠的日常运维清污场景设计，解决传统人工下渠清掏淤积杂物效率低、作业风险高的痛点，可适配宽度0.8米至1.5米的梯形、矩形硬质渠道安装使用。设备整体采用倾斜上料的布局形式，低端伸入渠道水面以下的淤积层位置，高端架设在渠道堤岸的作业平台上，整机倾斜角度控制在28度至35度区间，既保证杂物抬升过程中附带的水体可以自然回流至渠道内，又避免倾角过大导致输送面上的杂物滑落。主体承载机架采用矩形钢管焊接成型，支腿位置预留了膨胀螺栓安装孔位，可根据渠道堤岸的实际高差调整支腿的固定高度，安装时需保证机架横向水平度偏差不超过千分之三，避免链板运行过程中出现跑偏蹭边的问题。输送承载面采用加厚防滑黑色链板结构，链板之间通过铰接销轴连接，两侧搭配双排精密滚子链条作为传动牵引构件，传动端设置在设备高端的堤岸侧，配套的驱动单元直接与主动辊轴连接，减少中间传动环节的功率损耗，从动端设置在渠道内的低端位置，配套张紧调节结构，可根据链条长期运行后的磨损伸长量调整张紧行程，保证链条啮合精度。设备高端的出料位置设置了倾斜导料溜板，链板抬升送出的杂物可顺着溜板直接滑入堤岸侧的收集斗或者转运车内，无需额外人工接料。渠道内的低端机架位置还配套了前置疏导结构，可将渠道内漂浮的树枝、塑料垃圾、淤积泥沙、水生植物残体疏导至链板承载面上，避免杂物在设备前端堆积卡滞。从结构设计逻辑来看，这套设备没有采用复杂的集成化功能，所有构件都采用通用标准型材与标准传动件加工，后期运维更换配件的成本极低，机架表面做了重防腐喷涂处理，可长期适应渠道内高湿度、长期浸水的作业环境，链板与链条都选用了耐水锈蚀的材质处理工艺，避免长期接触污水出现过早锈蚀失效的问题。安装边界方面，设备伸入渠道内的长度可根据渠道的实际水深与淤积厚度调整，常规配置下低端入水深度控制在0.3米至0.6米，不会过度阻挡渠道的正常通水断面，堤岸侧的设备占地宽度不超过1.2米，长度根据抬升高度匹配，不会占用过多堤岸的巡检通行空间。作业过程中，链板的运行速度可根据渠道内的杂物量调整，杂物量大时调低运行速度保证清捞彻底，日常维护量小的时候调高速度提升作业效率，相比传统的清污作业方式，这套结构可连续完成渠道内杂物的水下捞取、抬升沥水、岸侧卸料的全流程作业，无需人员进入渠道内部，大幅提升渠道清污作业的安全性与作业效率。
