卡特彼勒3406涡轮柴油发动机结构模型

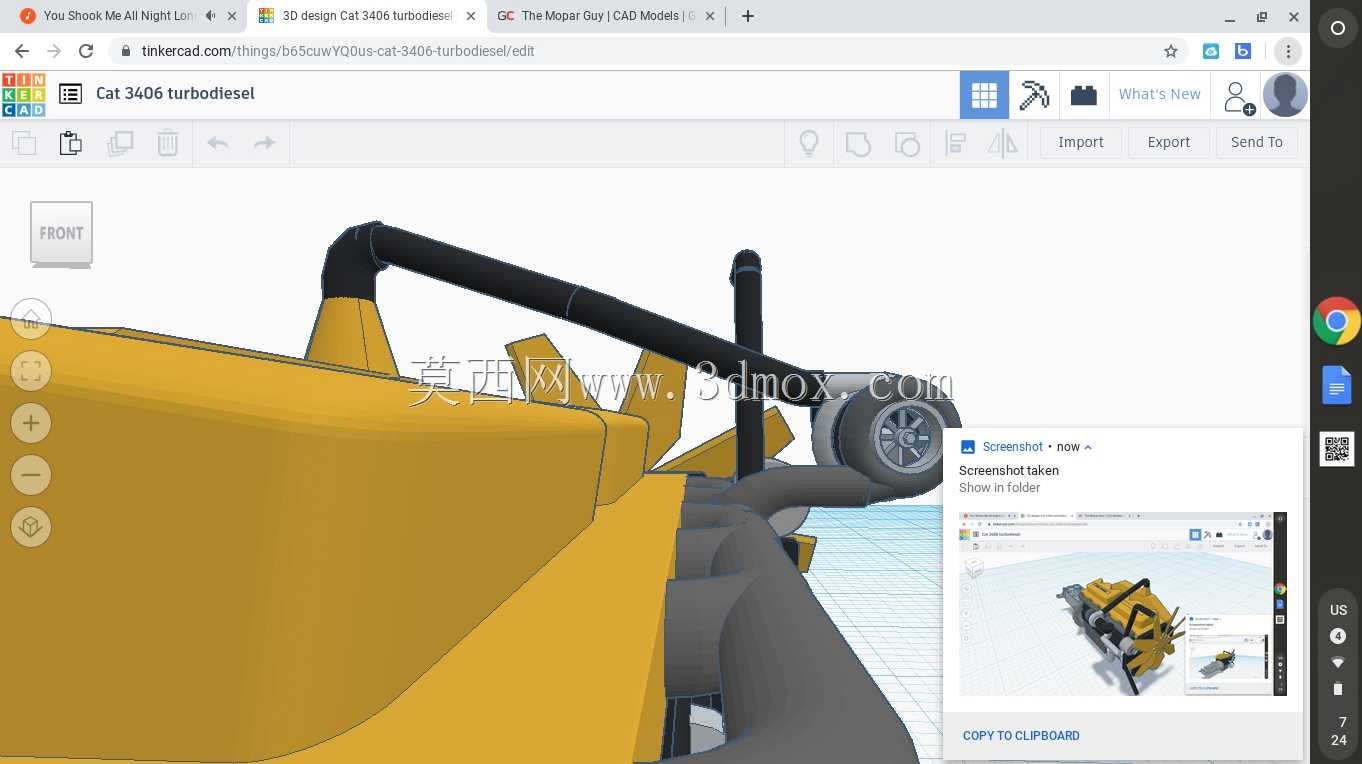

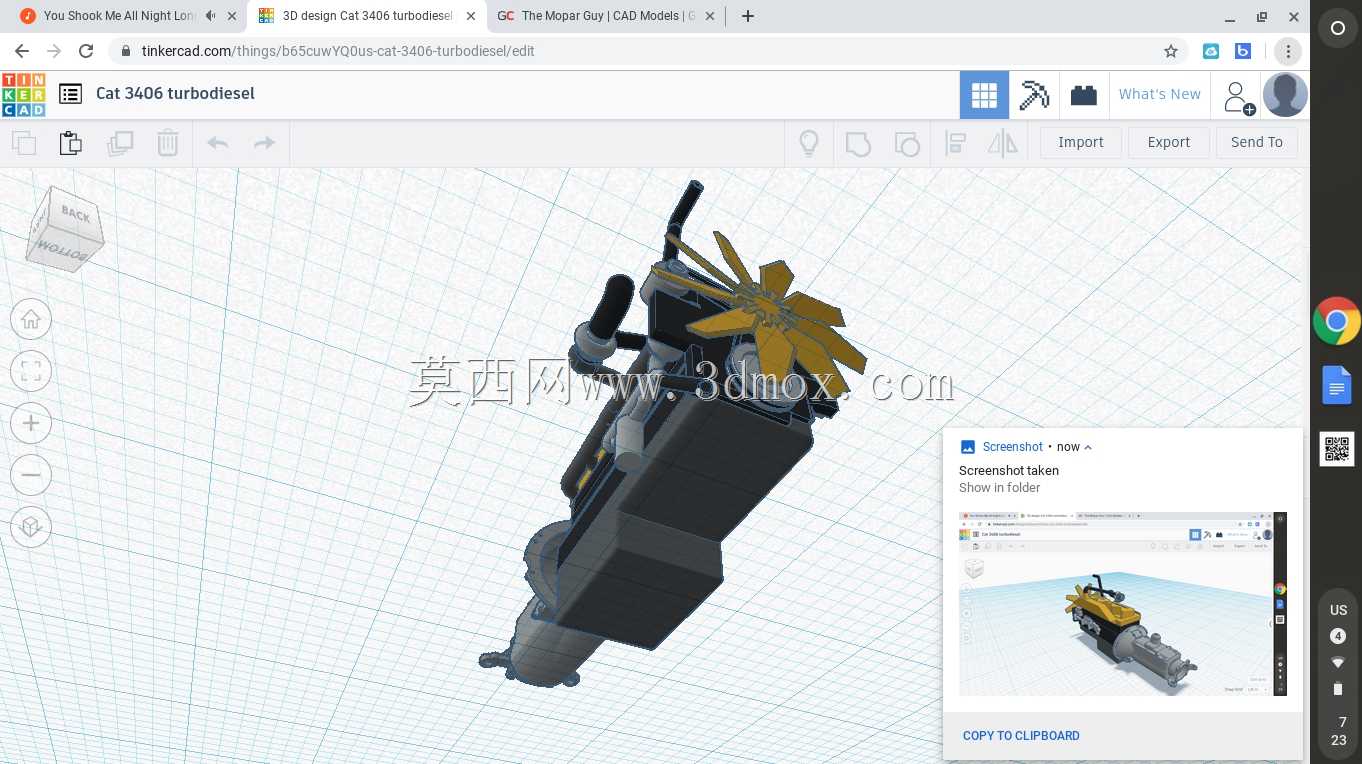

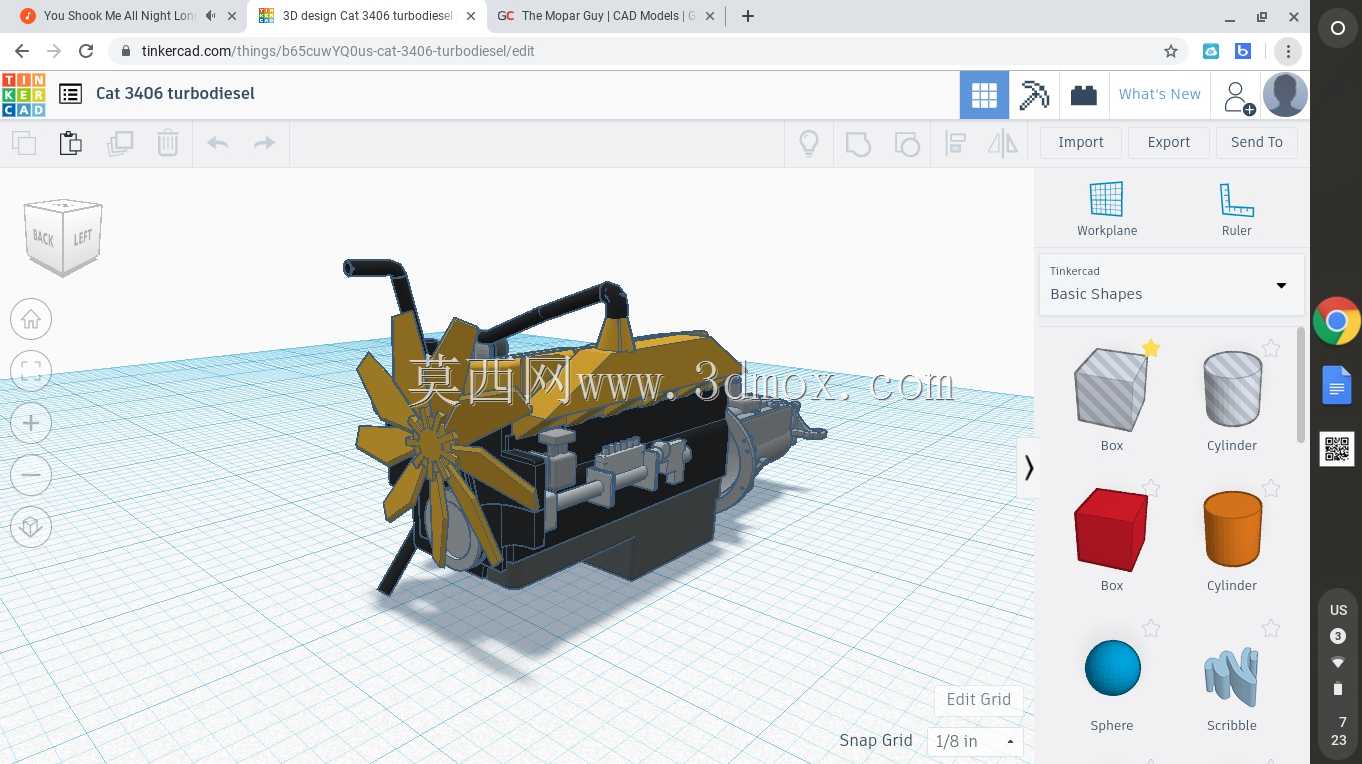

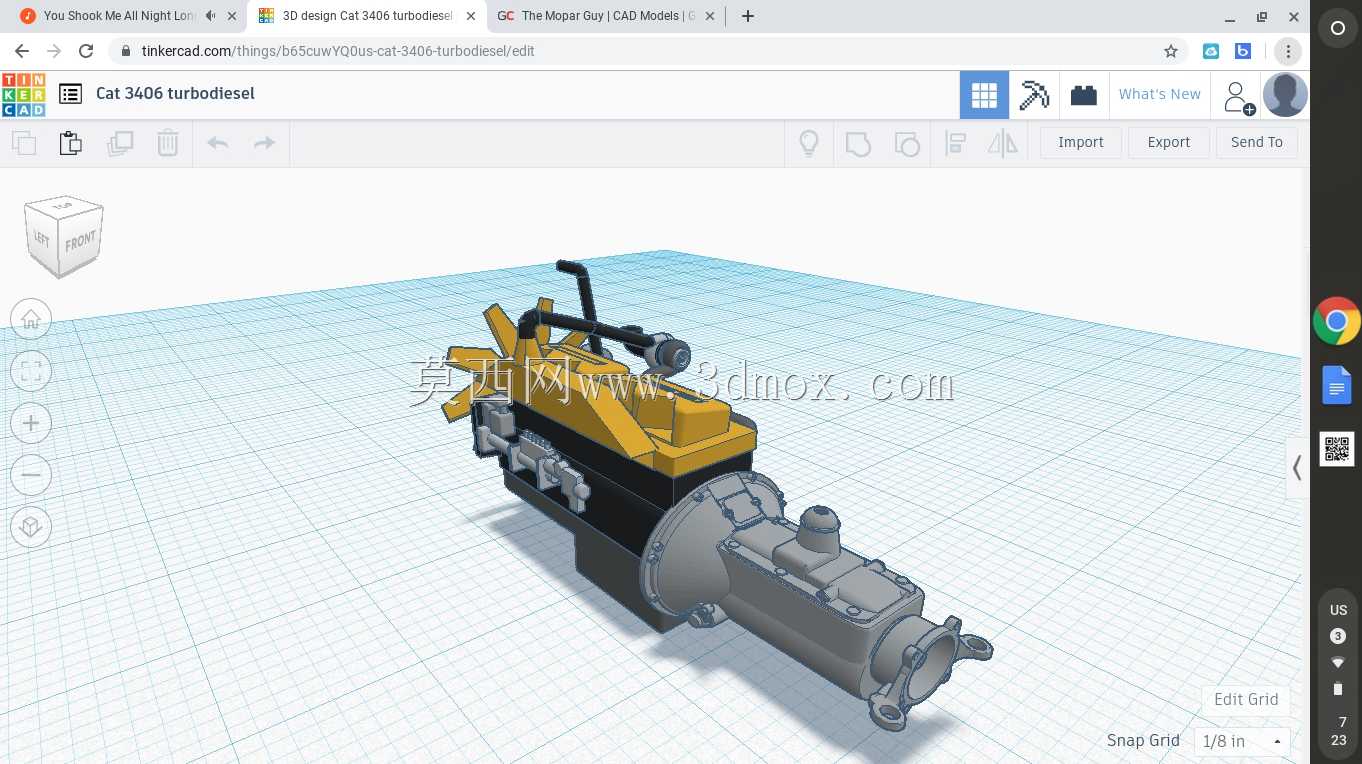

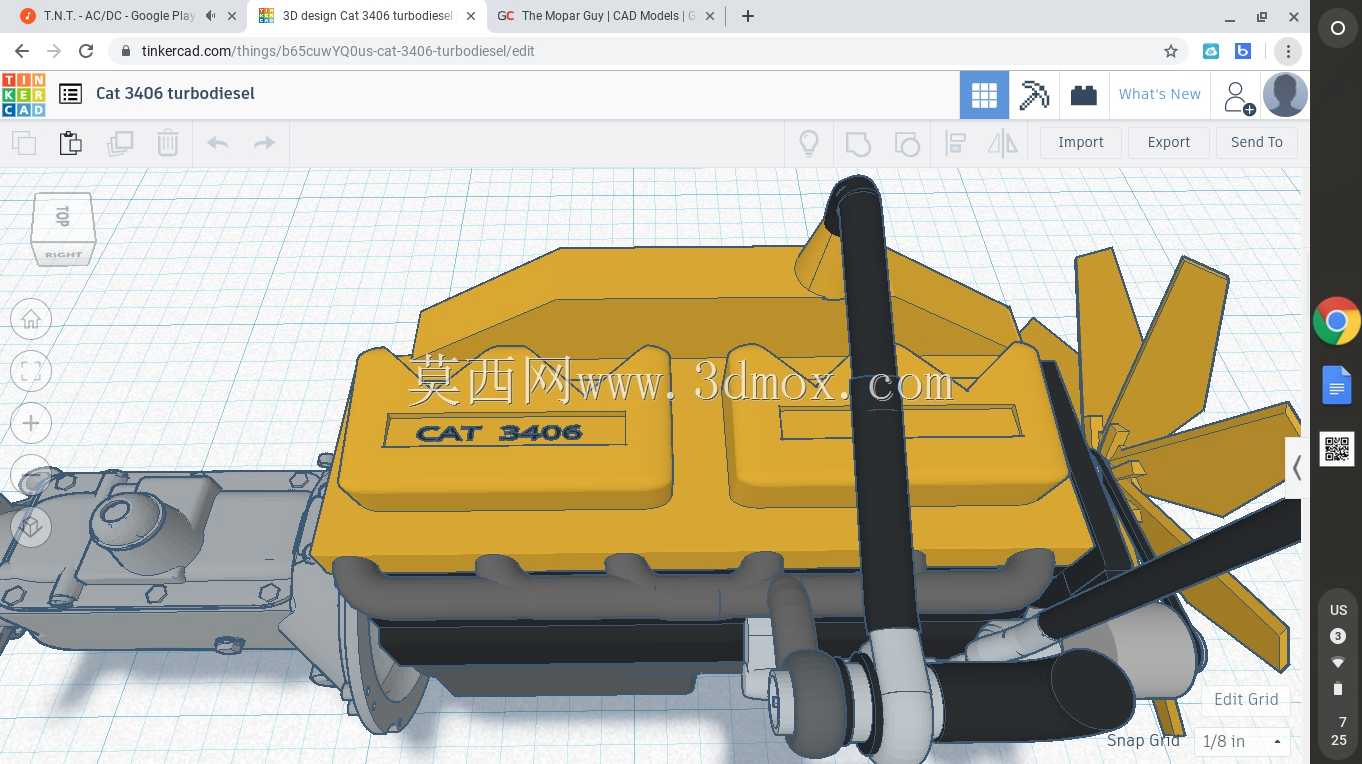

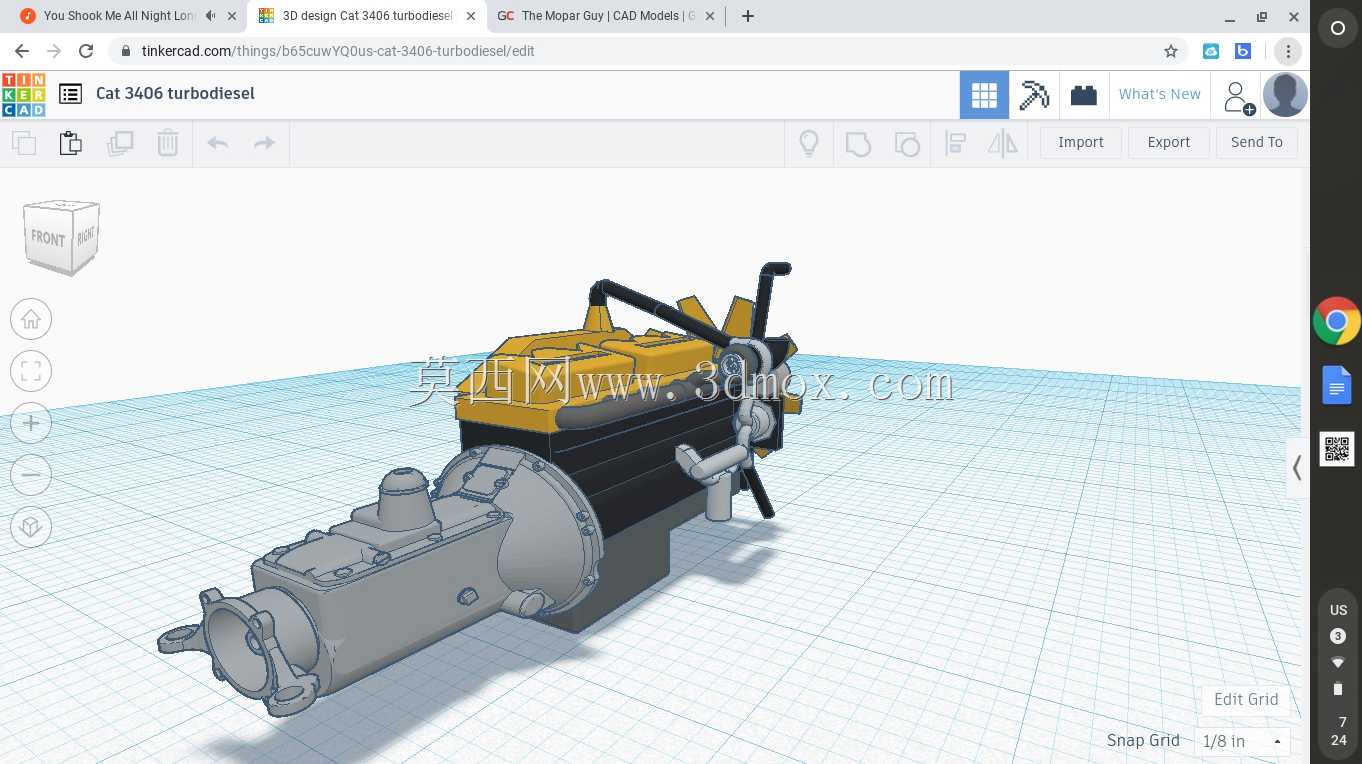

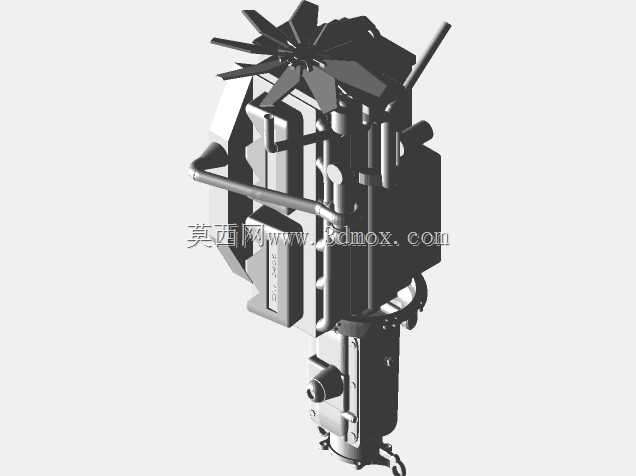

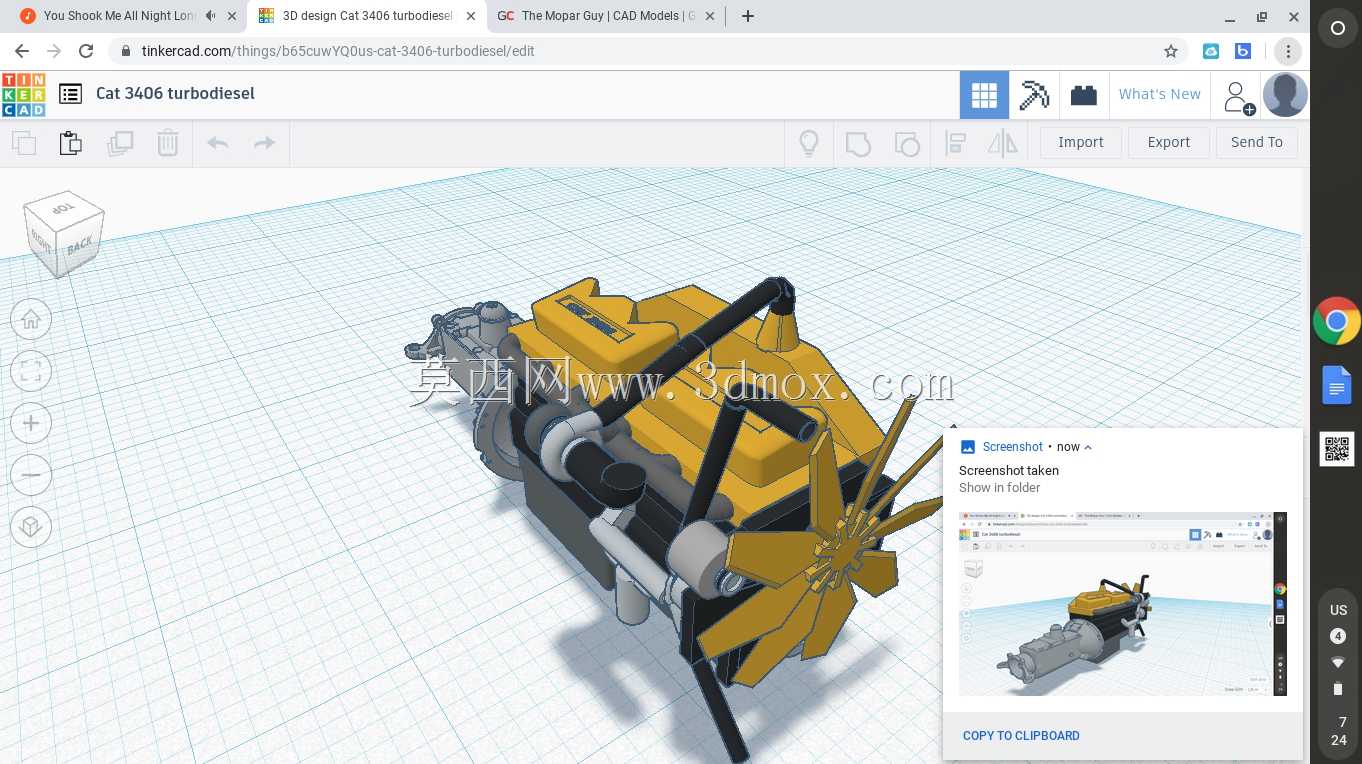

在重型工程机械、大型发电机组、重型载重车辆的动力配套场景中，大排量涡轮柴油机始终是核心动力输出单元，卡特彼勒3406系列作为经典的重载动力机型，其三维结构模型的搭建，能够为动力舱布局校核、附属部件匹配、维修拆装模拟提供精准的三维参照。从实际工程应用角度出发，该机型的结构设计完全围绕重载工况下的持续高负荷输出做适配，直列六缸的缸体布局兼顾了结构刚性与维护便利性，前端集成的冷却风扇组件与散热系统匹配，能够在高负荷运转时维持稳定的工作温度，涡轮增压器布置在排气侧高位，既缩短了排气路径减少能量损耗，也预留了足够的隔热安装空间，避免高温辐射影响周边管线与电控元件。做三维结构设计时，首先要锚定缸体主安装面的基准坐标，所有附属部件的安装点位都要以该基准做公差匹配，缸体两侧的燃油管路、润滑管路的走向需要避开运动部件的行程边界，同时预留出足够的管线拆装操作空间，油底壳的下部轮廓要匹配设备底盘的安装横梁位置，避免出现安装干涉。从安装边界来看，该机型的轴向长度需要匹配动力舱的前后预留空间，风扇前端与散热器的间隙要控制在合理范围，既保证冷却气流的通过效率，也要避免整车运行振动时出现部件磕碰，飞轮壳端的连接尺寸需要与后续传动系统的输入法兰做同轴度匹配，安装支脚的位置要对应底盘的悬置安装点，保证动力传递过程中的振动能够被悬置结构有效吸收。模型还原了该机型的外部完整结构，包括进气系统的空滤连接端口、排气系统的涡轮出口法兰、燃油系统的喷油管路布局、冷却系统的上下水管接口，这些细节结构能够帮助设计人员在做整机布置时，快速完成周边管线、附属部件的位置匹配，不需要反复核对二维图纸的尺寸投影关系。在做维修模拟场景搭建时，该模型也能够直观展示缸盖、气门室罩、机油滤清器、燃油滤清器等易维护部件的操作空间，提前评估日常保养操作的可达性，避免在整机设计完成后才出现维护操作空间不足的问题。对于动力系统选型阶段的设计人员来说，该三维模型能够直观呈现机型的整体轮廓与接口位置，快速判断该机型是否能够适配目标设备的动力舱空间，减少选型阶段的反复尺寸核对工作量，也能为后续的动力匹配仿真提供基础的三维结构参照。
