直列四缸四冲程发动机曲柄连杆组

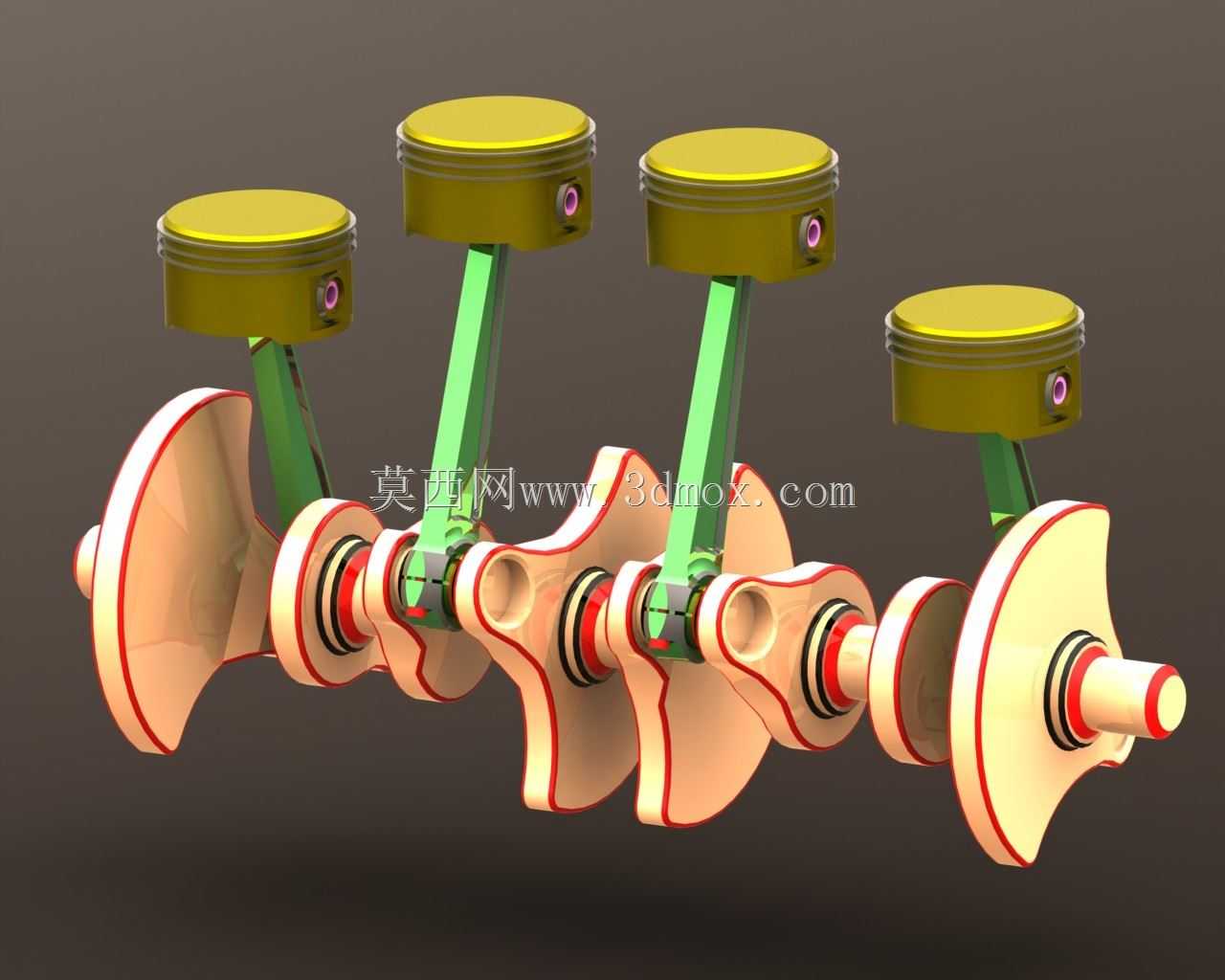

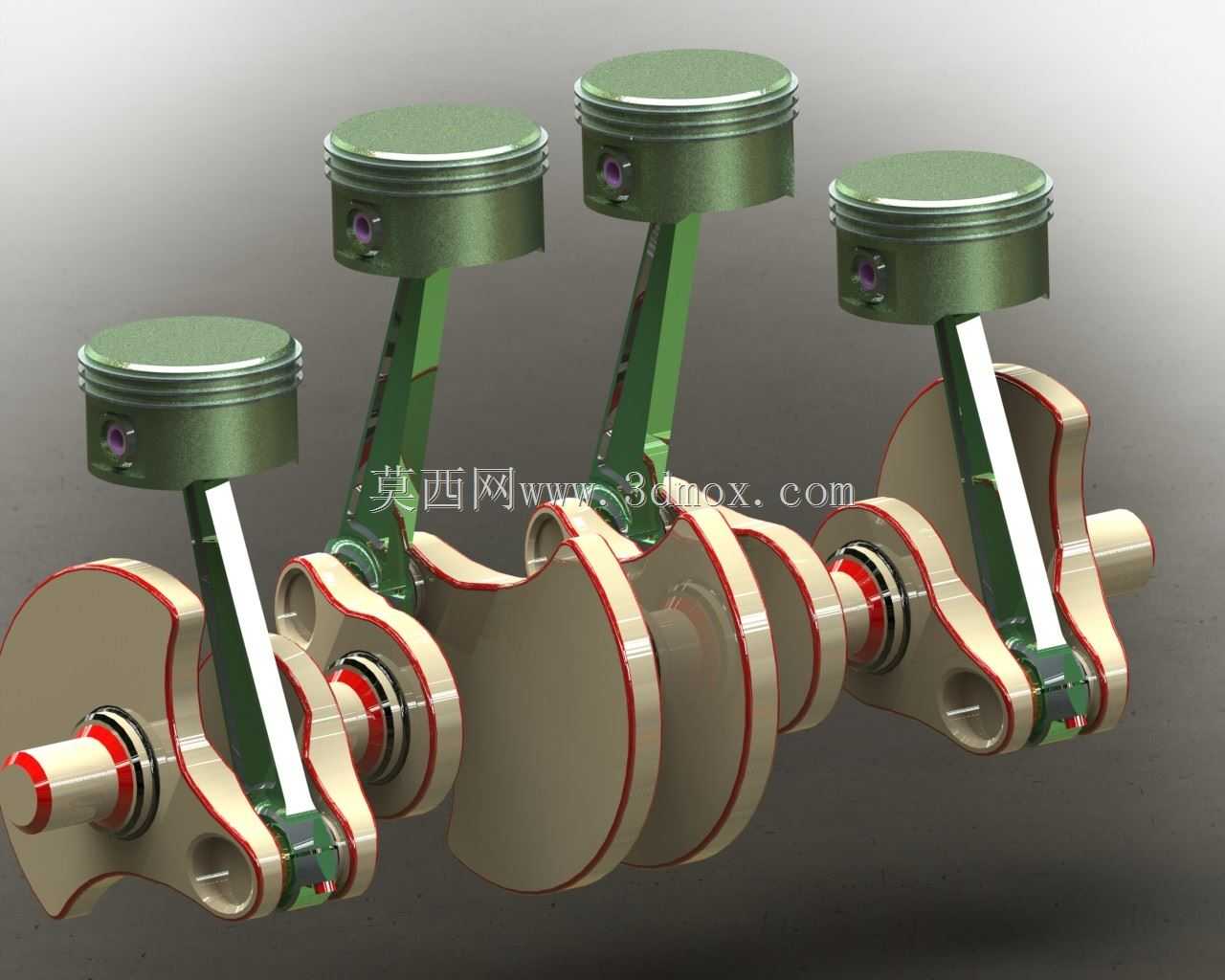

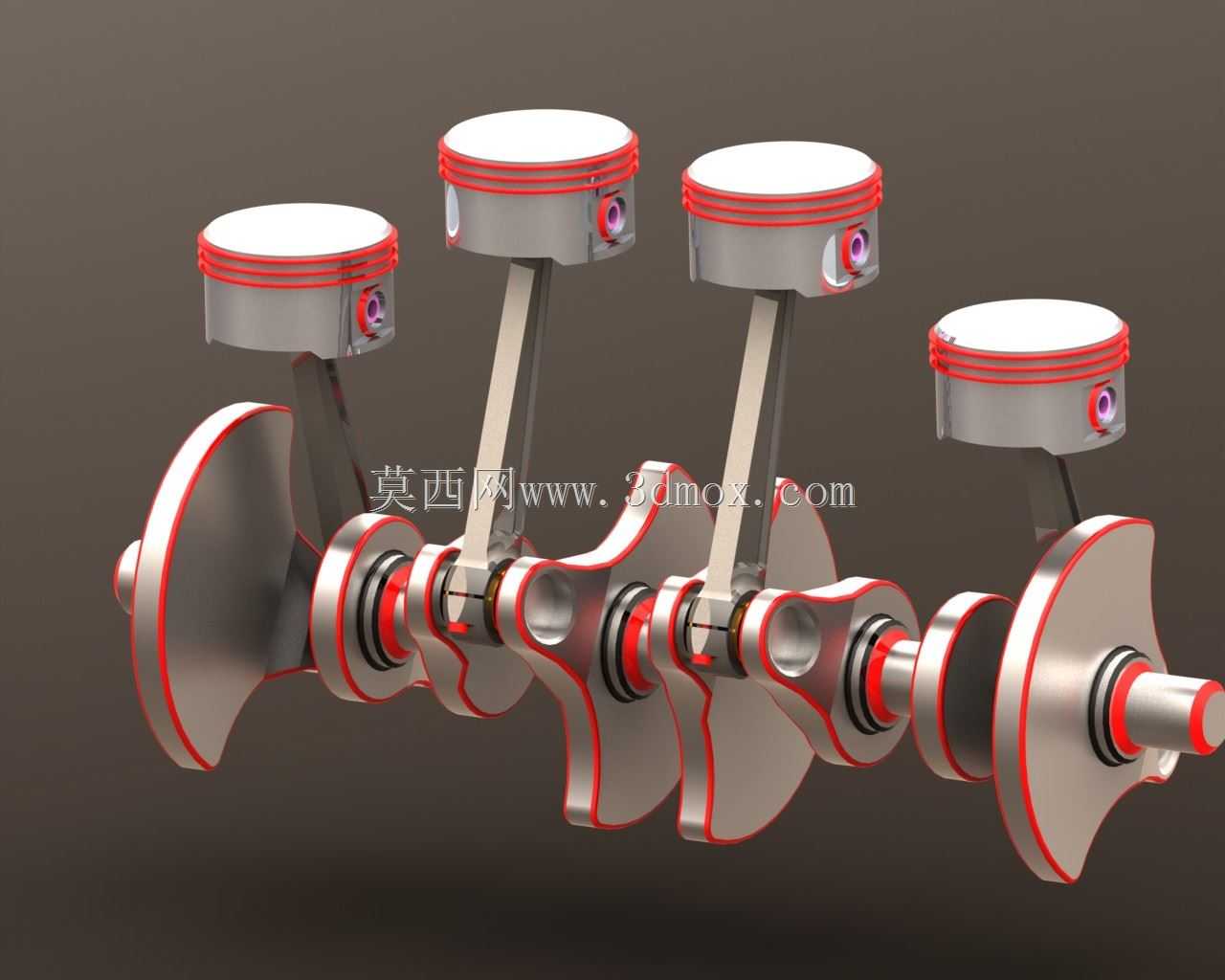

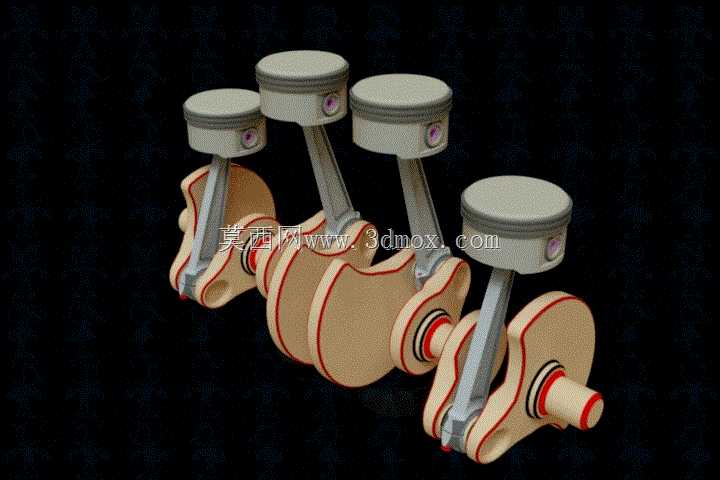

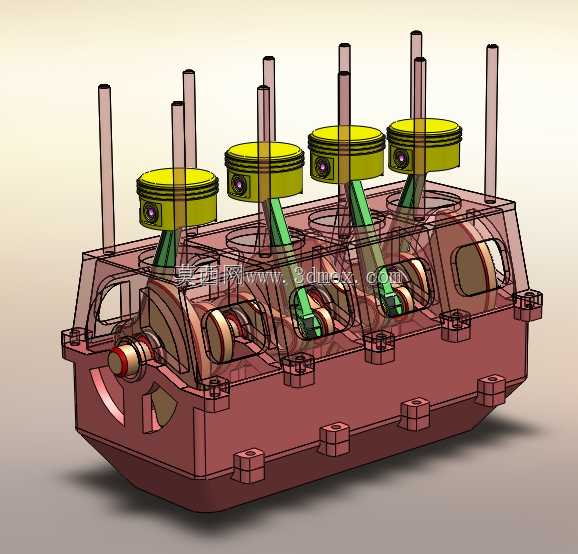

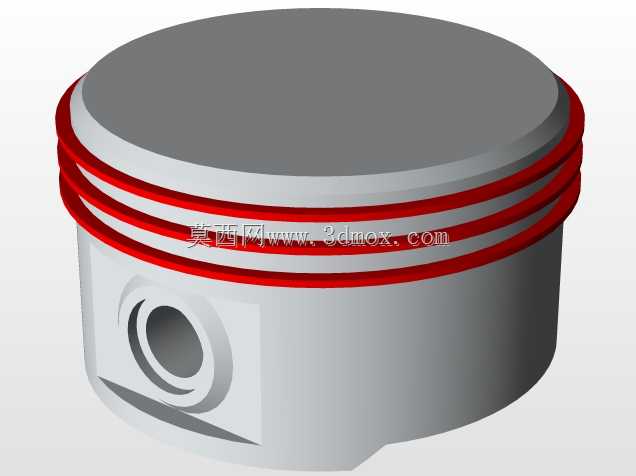

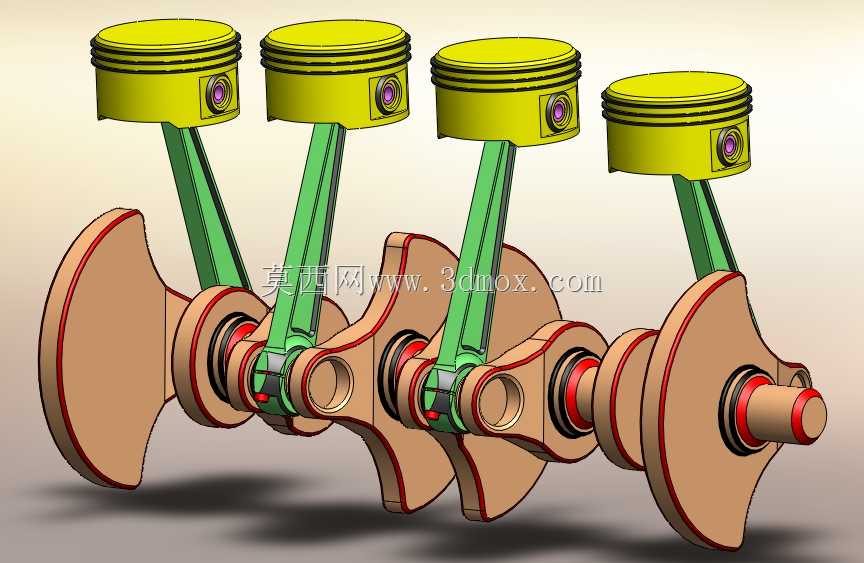

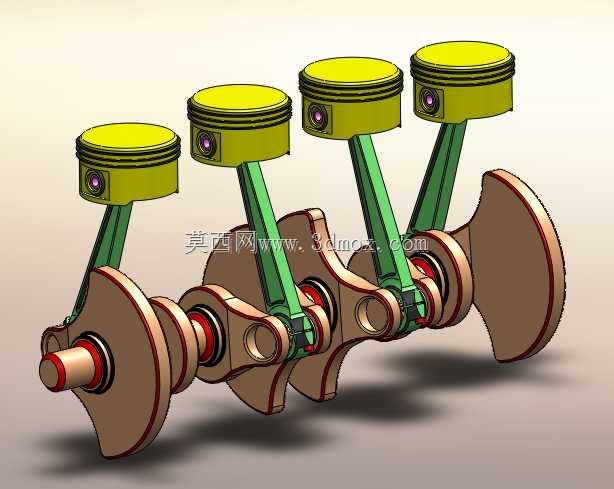

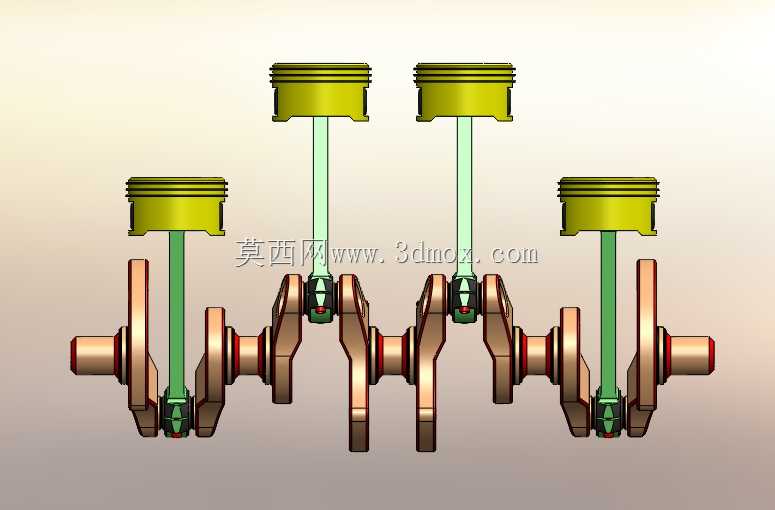

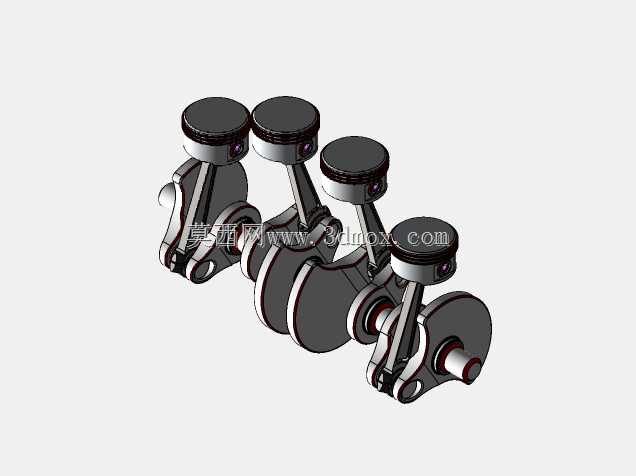

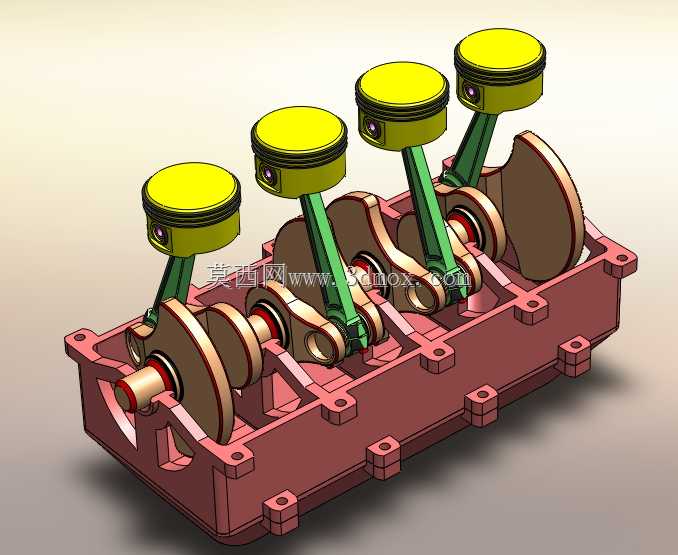

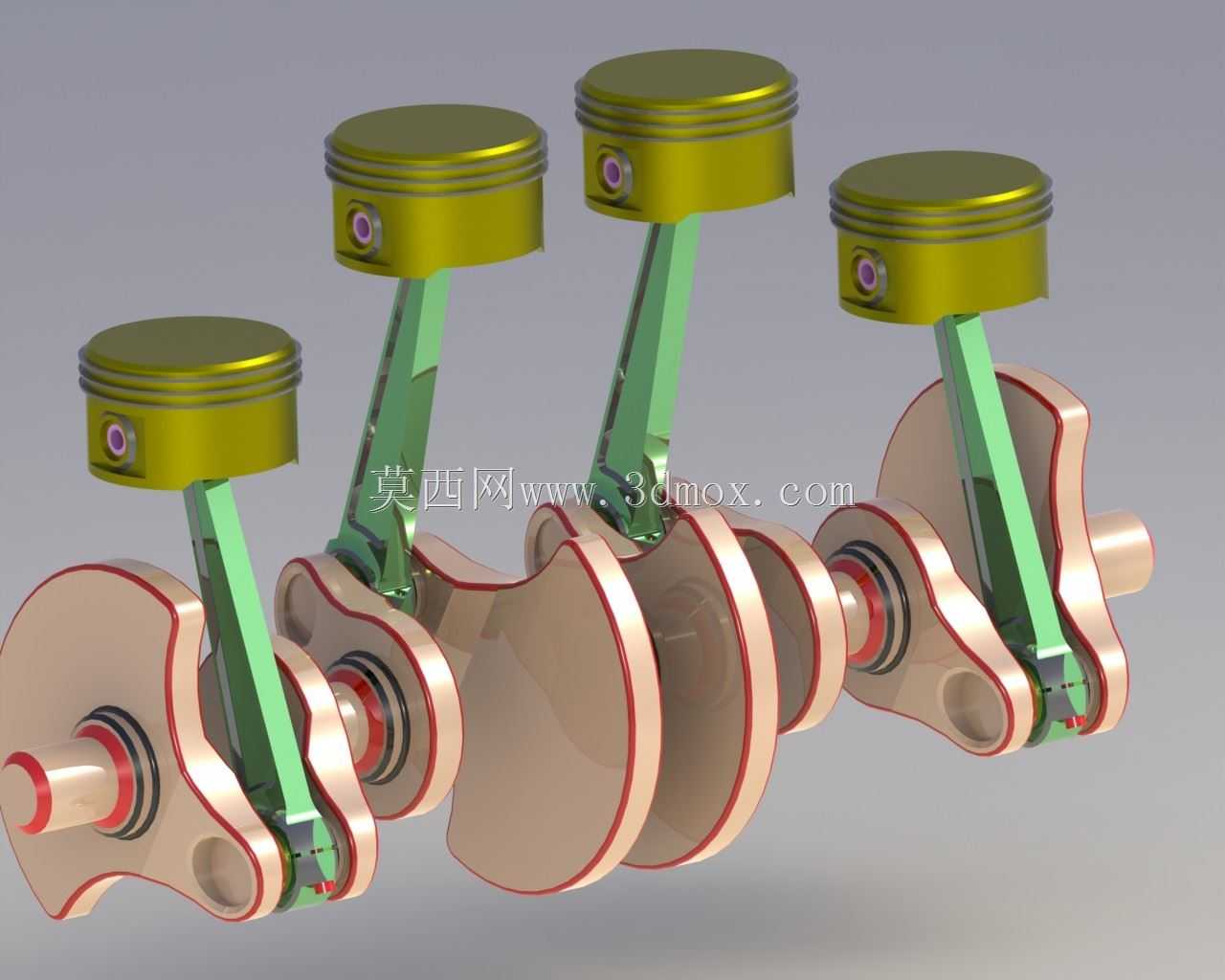

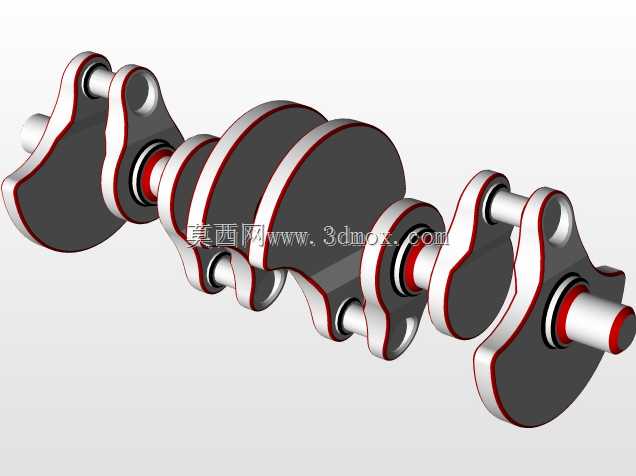

这套直列四缸四冲程动力单元的核心运动组件，在民用乘用车、小型工程机械、通用发电机组领域应用极广，是小排量动力输出场景里最成熟的结构方案之一。整套组件的核心功能是完成燃料化学能到旋转机械能的转换，四个活塞沿气缸轴线做往复直线运动，通过各自对应的连杆将力传递到曲轴的曲柄销处，把直线运动转化为曲轴的连续旋转运动，向外输出扭矩。设计阶段首先要匹配四缸机的点火间隔，相邻曲柄销的相位角设置为180度，保证四个缸的做功行程均匀错开，让曲轴运转时的一阶往复惯性力可以实现自平衡，减少整机运转时的额外振动，降低对悬置系统的缓冲要求。从结构细节来看，每个活塞都设置了对应的活塞销安装位，活塞裙部的型线做了适配热膨胀的微变设计，避免热机状态下出现拉缸故障；连杆采用了传统的工字型截面，在保证杆身抗弯抗扭强度的前提下尽可能降低往复运动质量，减小惯性力带来的载荷冲击；曲轴的主轴颈与曲柄销之间设置了圆滑过渡的圆角，避免应力集中导致的轴颈断裂，平衡重的形状和重量经过匹配计算，抵消连杆大头和曲柄销旋转时产生的离心力。安装边界方面，整套曲柄连杆机构的轴向尺寸匹配直列四缸的缸心距设计，曲轴两端的主轴颈直径、伸出端的键槽尺寸都适配常规民用小排量发动机的缸体、飞轮安装接口，活塞的外径尺寸对应常规的气缸内径公差范围，装配时活塞环的开口间隙、连杆轴瓦的配合间隙都可以参照同类型量产机型的参数设置。这套结构的设计逻辑完全围绕四冲程循环的工作顺序展开，进气、压缩、做功、排气四个行程在四个气缸内依次交替进行，每完成一个完整工作循环曲轴旋转两圈，动力输出的平顺性远优于同排量的单缸、双缸机型，同时直列布局的结构简单，加工和装配难度更低，后期维护的便利性也更高，是小排量动力场景下兼顾成本、可靠性、动力输出平顺性的最优结构方案之一。
