拖车用重型弹簧插销式门闩结构设计

这类带弹簧复位结构的重型门闩，核心应用场景集中在拖挂类设备的厢体门、栏板锁止环节，也可适配各类需要快速启闭、带防松脱要求的工业设备检修门、防护栏开合位，在农用挂车、工程拖斗、移动设备方舱上的装机量占比不低。从实际使用逻辑来看，它的核心功能是通过内置弹簧的预紧力，让插销始终保持在锁止伸出状态，避免车辆行驶过程中因颠簸、振动导致插销自行滑脱，造成厢门意外开启的安全隐患；操作时只需扳动侧面的L型操作杆，压缩内部弹簧带动插销回缩，即可完成解锁开门动作，松开操作杆后弹簧会自动推动插销复位卡入锁孔，不需要额外的锁止固定步骤，单手即可完成操作，适配户外作业、戴劳保手套操作的工况需求。

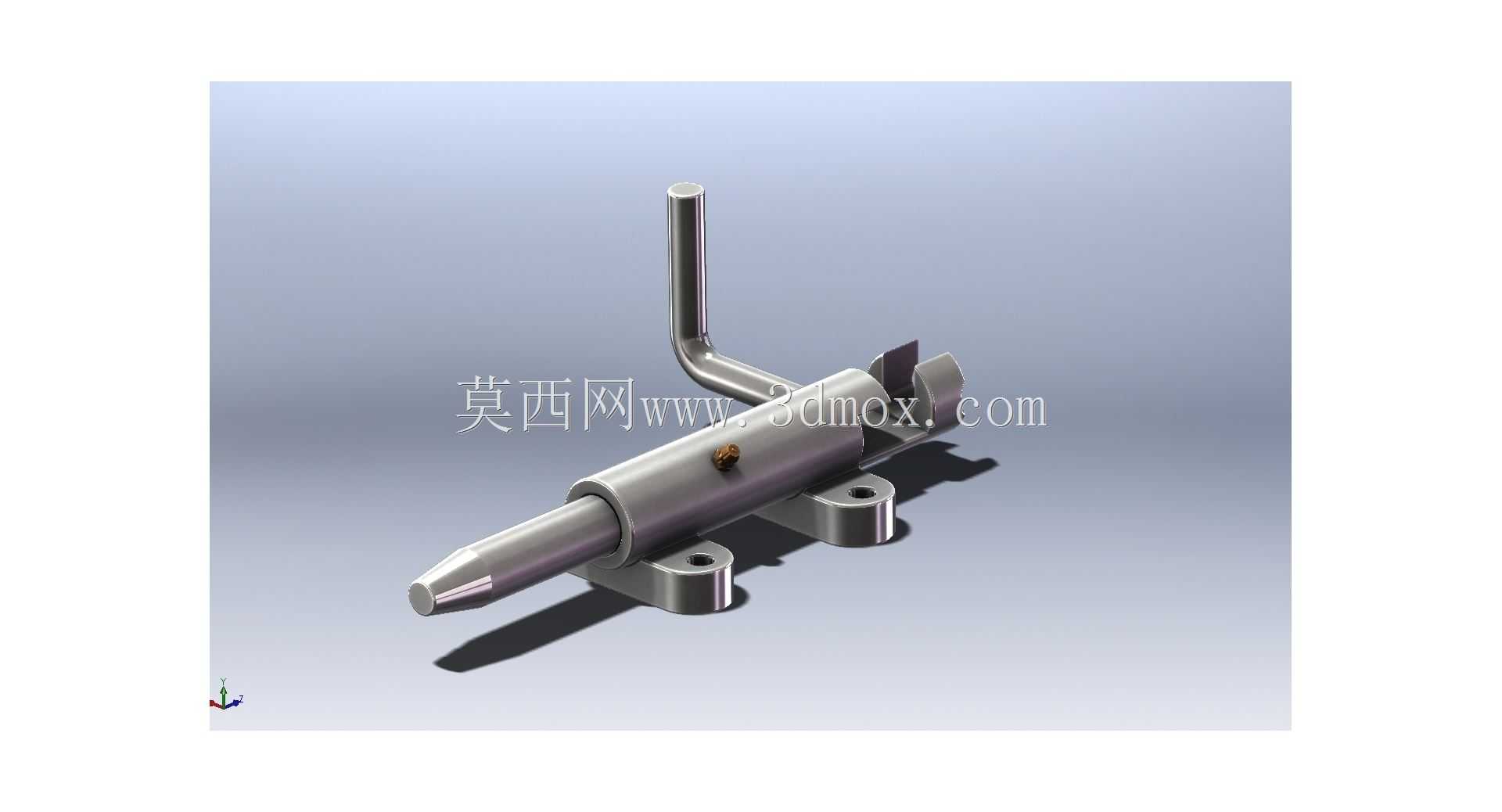

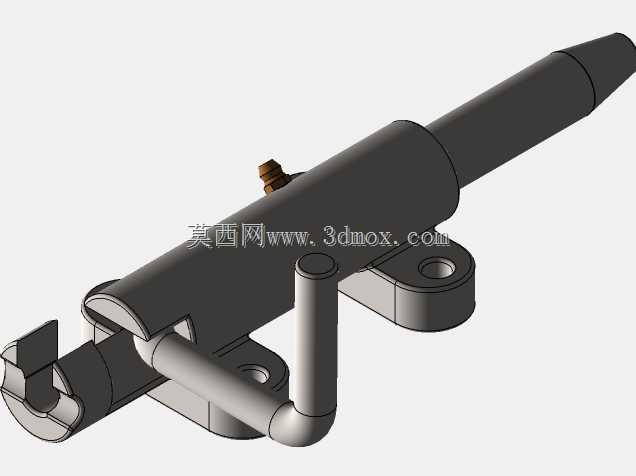

设计层面上，整体采用同轴插销加侧置操作柄的布局，主体插销做了头部锥度导向处理，即便锁止位存在小幅装配偏差，锥面也能顺利导入锁孔，降低对位精度要求；两个带安装孔的固定支座直接集成在主体套筒下方，安装孔间距经过标准化匹配，适配常见的拖车栏板方管、型材安装面，不需要额外做转接支架。安装边界上，主体套筒外径控制在常规五金件适配尺寸，固定支座的安装孔为通孔设计，适配M8-M10规格的固定螺栓，插销的有效伸出行程满足15-20mm的行业通用锁止深度要求，操作杆的弯折角度符合人体工程学发力逻辑，扳动行程控制在45度以内，避免操作时与周边结构发生干涉。

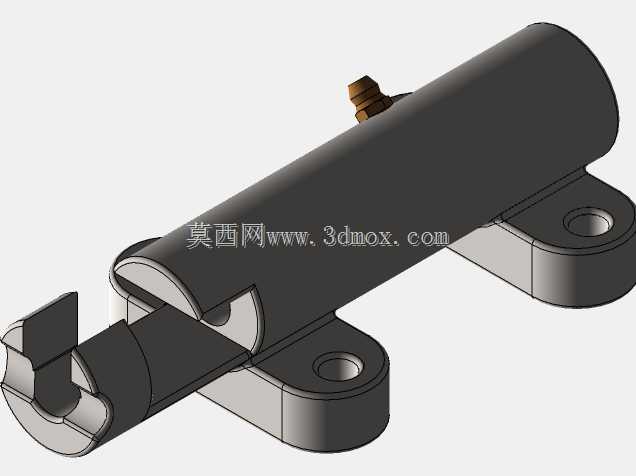

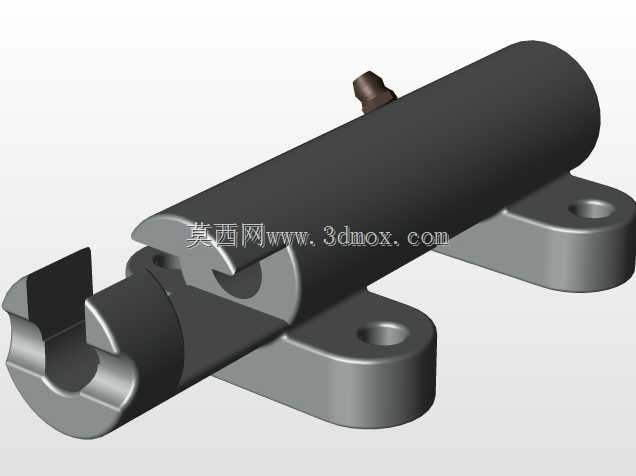

结构细节上，弹簧被完全封装在主体套筒内部，避免户外使用时泥沙、雨水进入弹簧腔造成卡滞、锈蚀，插销与套筒的配合间隙控制在合理范围，既保证滑动顺畅无卡涩，又不会因间隙过大出现径向晃动；操作杆与插销的连接部位做了限位结构，避免弹簧复位时操作杆超行程转动，固定支座与套筒的连接采用一体化焊接结构，承受大冲击力时不会出现支座断裂、脱落的问题，整体金属材质的选型兼顾了结构强度与防锈能力，适配户外长期暴露的使用环境。
