丁吉尔蒙塔杰车轴总成结构设计

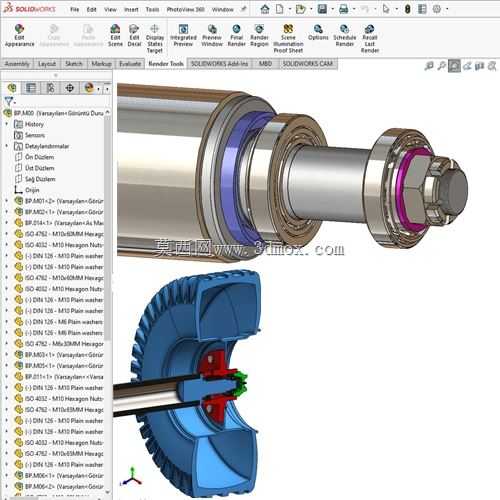

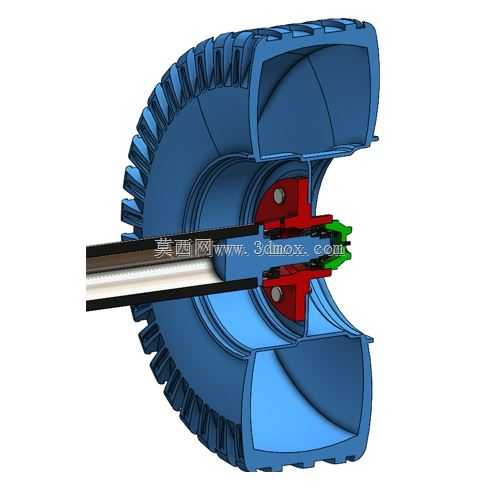

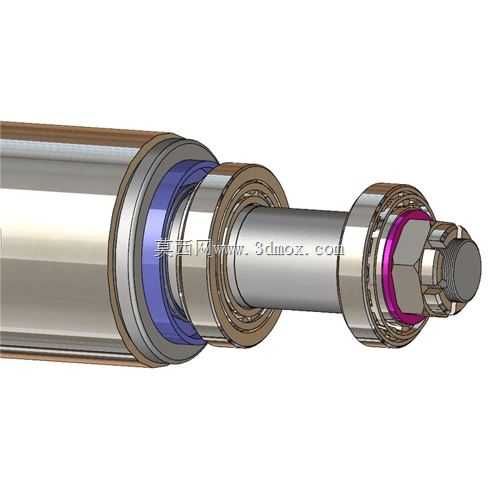

该轴类总成部件多用于重载旋转传动场景，常见于工业输送辊组、精密机床主轴单元、中小型动力输出模组的核心传动位置，承担扭矩传递、旋转支撑、径向与轴向载荷承载的核心作用，是旋转类设备中保障运转精度与负载能力的关键部件。从结构设计来看，该总成采用阶梯轴作为核心基体，不同轴径段分别对应轴承安装位、密封件配合位、动力输入端连接位、负载输出端装配位，各轴段的过渡位置均设计有圆角卸荷结构，可有效降低应力集中系数，避免长期交变载荷下出现轴颈断裂的失效问题。轴体两端配置的成对角接触轴承采用背对背安装方式，可同时承受径向载荷与双向轴向载荷，适配存在一定倾覆力矩的使用工况，轴承外侧设置的密封挡圈与轴肩配合，可阻挡外界粉尘、切削液进入轴承滚道，延长轴承维护周期。轴端的锁紧螺母配套止动垫圈结构，可在装配完成后锁定轴承内圈位置，避免设备启停过程中轴承出现轴向窜动，保障旋转精度的稳定性。从安装边界来看，该轴总成的安装基准为两端轴承的外圈配合位，装配时需保证两轴承位的同轴度公差控制在0.02mm以内，轴伸端的键槽采用标准平键规格，可与带轮、齿轮、联轴器等传动件直接配合，无需额外改制。设计过程中优先考虑了装配工艺性，各零件的装配顺序可从轴的一端依次推入，无过定位装配结构，普通装配工人借助铜棒、扭矩扳手即可完成总成装配，无需专用工装。轴体表面的粗糙度根据配合等级做了区分，轴承配合位粗糙度达到Ra0.8，非配合的轴身位置粗糙度为Ra3.2，兼顾加工成本与使用性能。在实际选型应用中，该轴总成可根据实际负载情况调整轴体材质，常规工况下采用45号钢调质处理即可满足强度要求，重载高速工况下可更换为40Cr调质并做表面淬火处理，提升轴颈的耐磨性能。总成的润滑方式可根据转速选择脂润滑或油润滑，轴承位预留的润滑通道可在不拆解总成的情况下补充润滑脂，降低日常维护工作量。
