拖拉机配套草捆运输用三尖式牵引矛结构

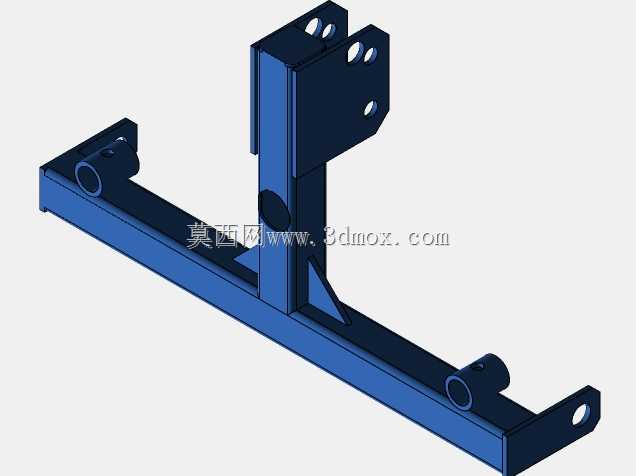

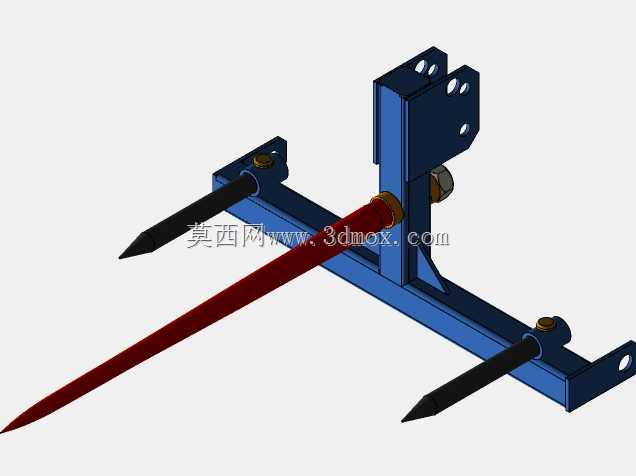

该牵引矛是农用拖拉机后置挂接的专用作业部件，主要面向大田秸秆收储、牧场草料转运场景，解决圆草捆、方草捆短距离移位时无专用挂接点、人工搬运效率低的问题，适配多数带后置三点悬挂接口的中马力拖拉机，无需额外改装挂接位即可完成装配。从结构设计来看，整体采用框架式焊接底座作为承载主体，底座两侧预留的安装孔位完全匹配标准三点悬挂的挂接尺寸，安装时仅需对准悬挂销轴孔插入锁销即可完成固定，底座横向跨度控制在650mm范围内，纵向安装深度不超过300mm，不会超出拖拉机后轮的外侧边界，作业转向时不会与轮胎、机身护板发生干涉。主穿刺矛采用长锥度尖头设计，整体长度延伸至底座前方1100mm位置，锥段从根部向尖端逐步收窄，穿刺时可快速穿透草捆内部的致密秸秆层，无需额外施加过大的拖拉机前进推力即可完成草捆的穿插固定，矛体根部与底座连接处设置加强筋板，可承受满负载草捆转运时的纵向弯矩，避免急停、颠簸路段出现焊缝开裂、矛体变形的问题。两侧辅助穿刺矛长度为350mm，对称分布在主矛两侧的横向支架上，尖端朝向与主矛保持平行，当主矛穿透草捆中心位置后，两侧辅助尖矛可同步刺入草捆下部两侧，形成三点支撑的固定结构，彻底规避草捆在转运过程中绕主矛转动、侧滑掉落的风险，单组结构可承载重量不超过800kg的常规圆草捆或方草捆，完全匹配大田秸秆收储的单捆重量区间。设计过程中充分考虑田间作业的复杂工况，所有尖矛的根部均采用轴套式连接结构，磨损后可单独拆卸更换，无需整体切割更换底座，降低后期维护成本；底座上的挂接孔位预留了20mm的上下调节余量，可根据不同拖拉机的悬挂高度调整安装位置，保证穿刺矛作业时保持水平姿态，避免穿刺角度偏移导致草捆受力不均脱落。实际作业时，驾驶员仅需操作拖拉机悬挂系统降下牵引矛，对准草捆中心位置缓慢前进，待三个尖矛完全刺入草捆后提升悬挂至离地面300mm左右的运输高度，即可完成草捆的挂接转运，卸捆时仅需降下悬挂后缓慢倒车，即可让草捆在重力作用下从尖矛上滑脱，全程无需人工辅助挂接、解绑，单捆作业耗时不超过15秒，相比传统人工抬运、绳索捆绑的转运方式，作业效率可提升6倍以上，同时避免了人工搬运草捆时的磕碰、扎伤风险。
