小型农用轮式拖拉机整机结构三维设计

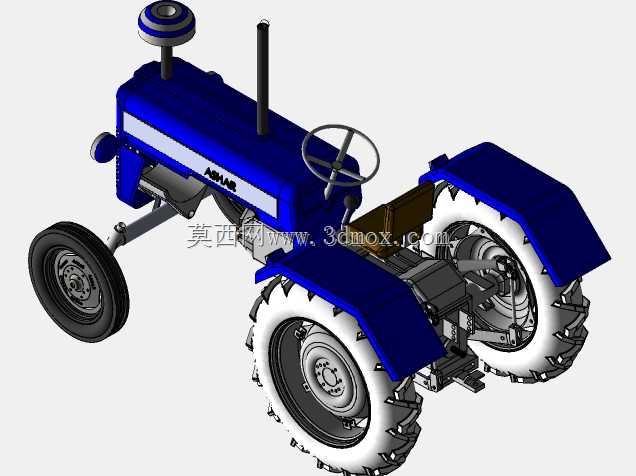

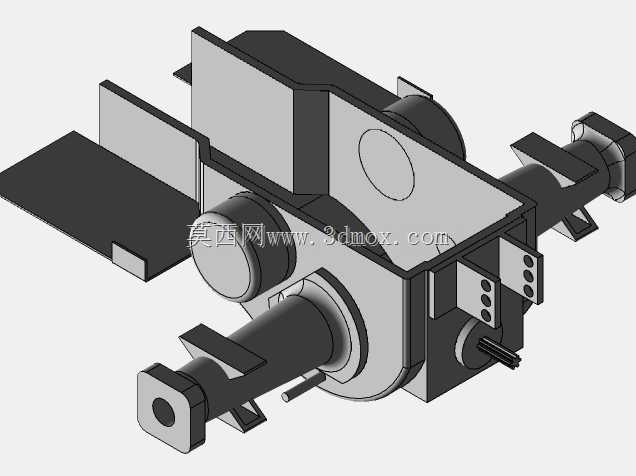

这款轮式拖拉机的三维结构设计，首先围绕丘陵山地小块农田作业、果园行间管护、短途农资转运等核心应用场景展开，没有盲目追求大马力冗余配置，而是把整机通过性、转向灵活性作为结构设计的核心约束指标。从整机布局来看，采用经典的后轮驱动、前轮转向布置形式，前桥采用窄轮距可调结构，最小转弯半径控制在3.5米以内，能够适配宽度1.2米以上的果园行间作业需求，也能在山区零散地块完成掉头、转向操作，不会因为机身尺寸受限影响作业效率。

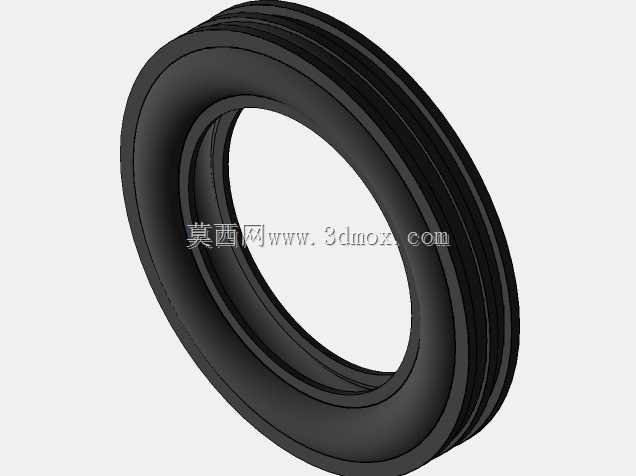

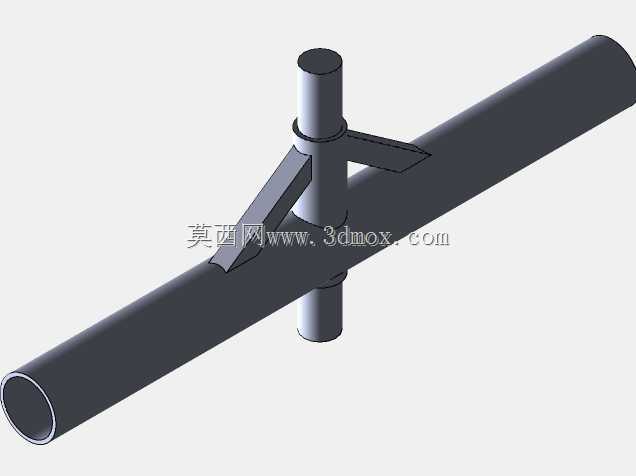

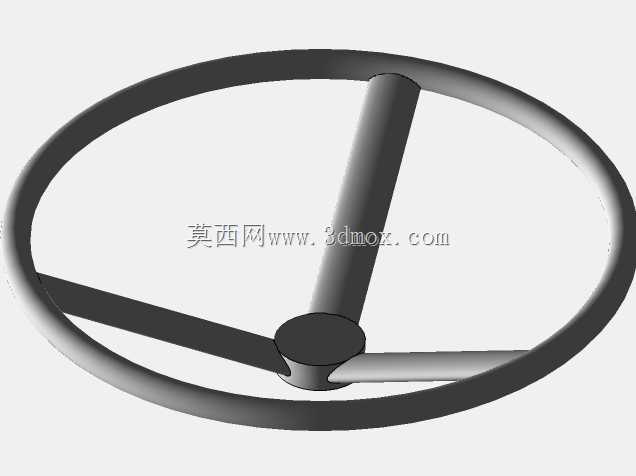

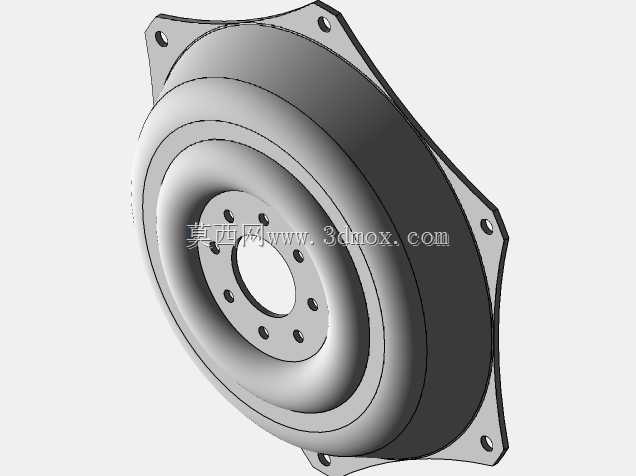

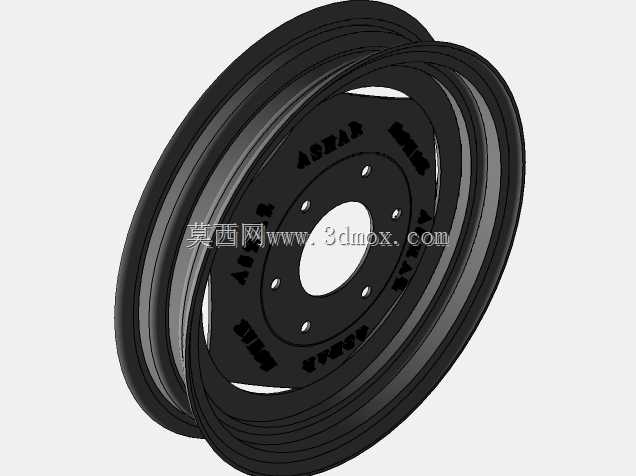

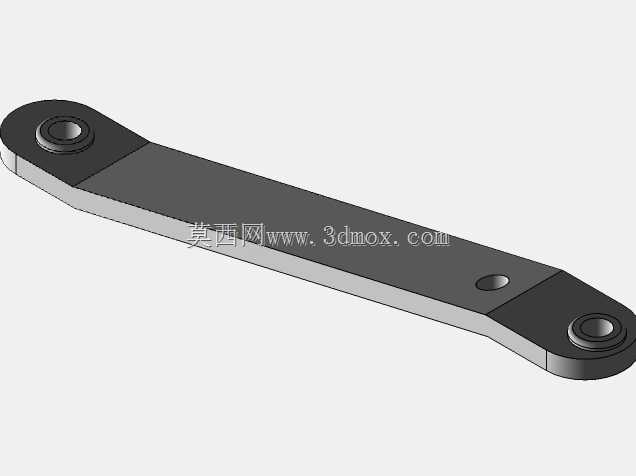

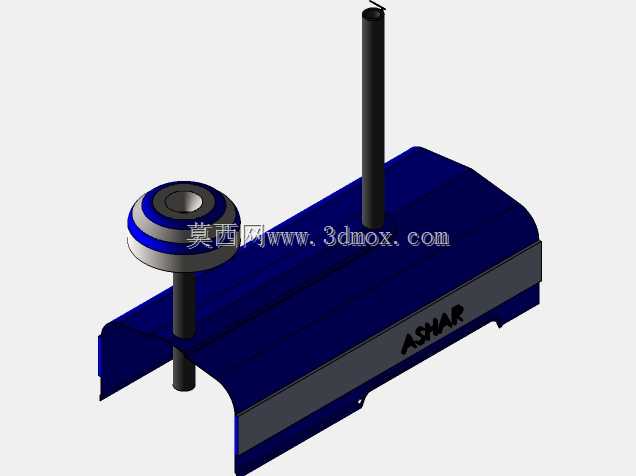

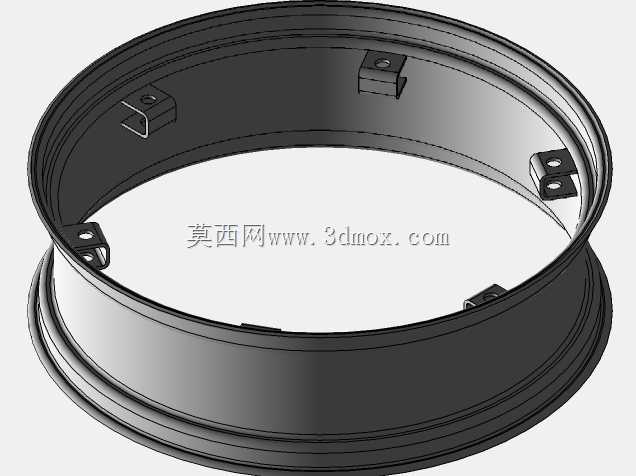

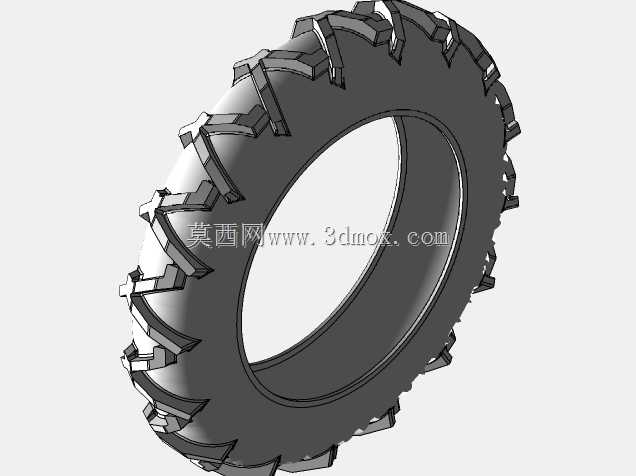

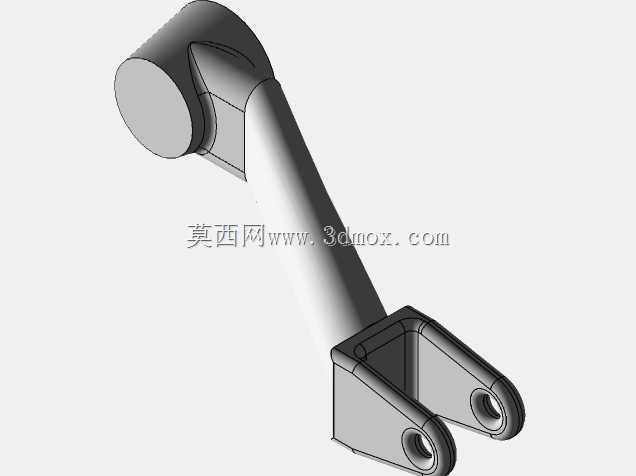

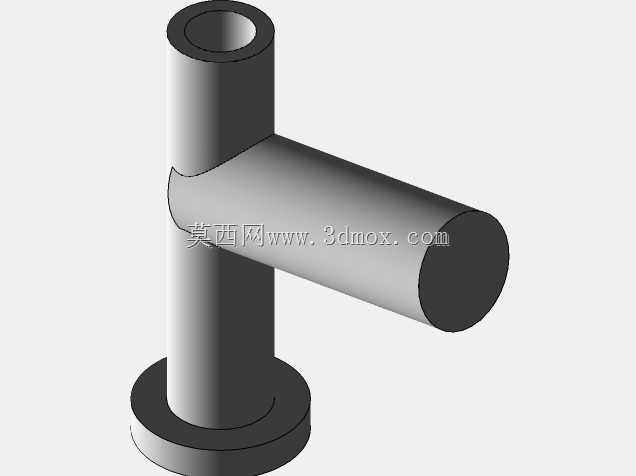

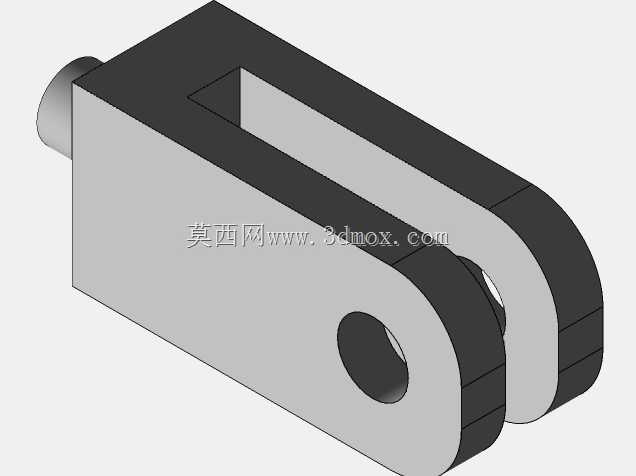

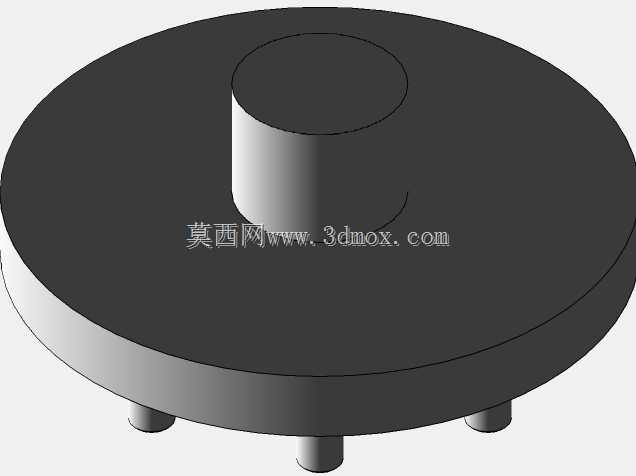

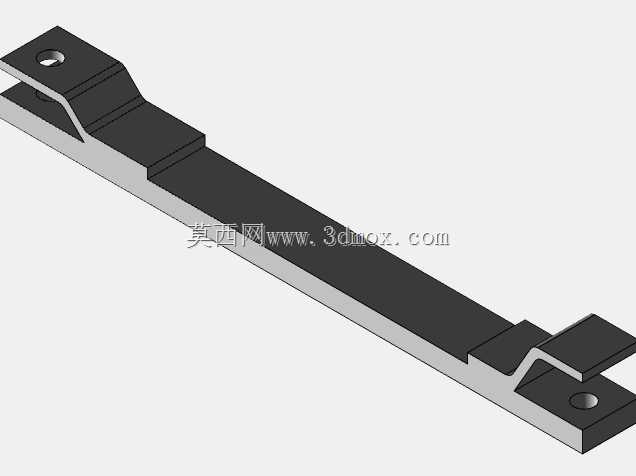

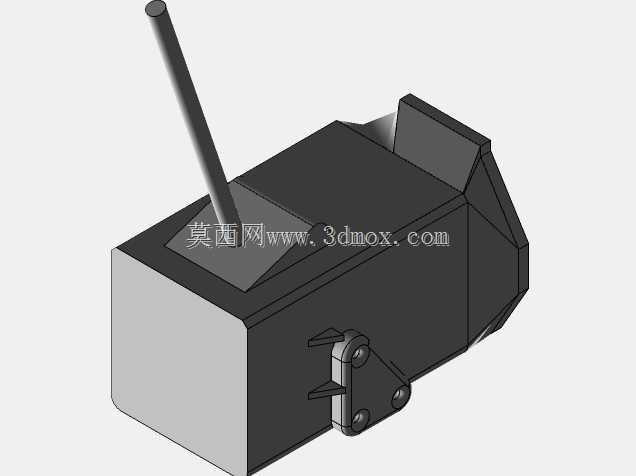

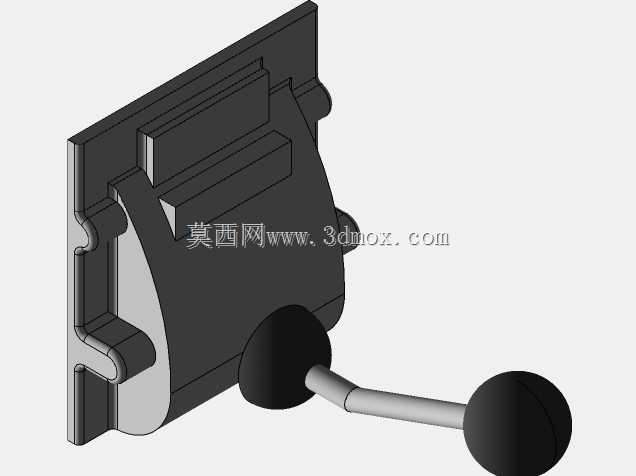

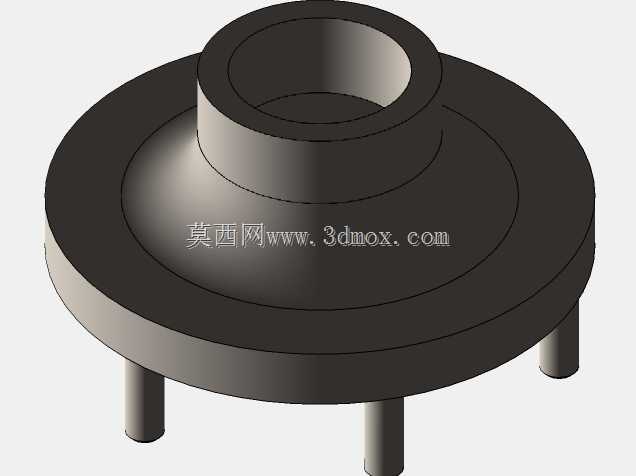

在功能特性的结构实现上，整机动力舱预留了单缸柴油机的安装接口，冷却系统、排气系统的安装位置都做了边界校核，排气尾管高度高出驾驶座平面40厘米，避免作业时尾气直吹操作人员；转向系统采用机械循环球结构，方向盘的安装倾角做了15度的后倾优化，操作人员长时间握持操作不易产生疲劳，转向拉杆的球头位置预留了润滑脂注油口的安装空间，后期维护时不需要拆解周边护板即可完成保养操作。后轮采用大直径人字花纹轮胎的安装接口，轮距设置为1.2米的固定基准，配套的后悬挂系统保留了标准三点悬挂接口，能够匹配旋耕机、犁铧、小型播种机等常规农机具，悬挂提升行程控制在50厘米范围内，满足不同农具的挂接与提升需求，不需要额外加装转接结构即可完成农具换装。

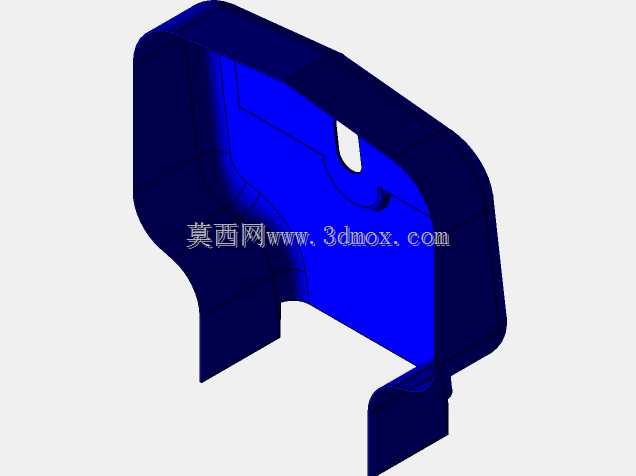

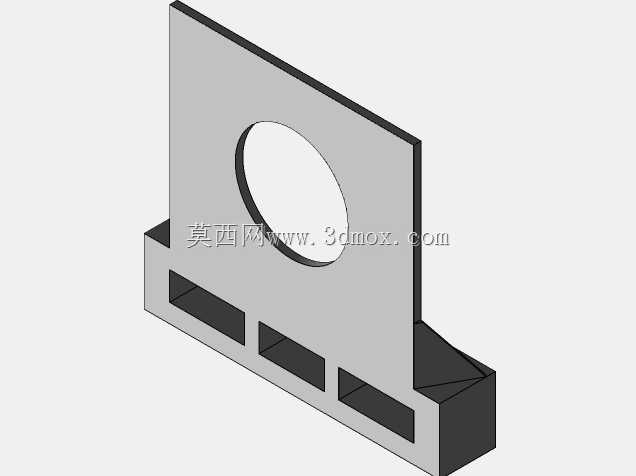

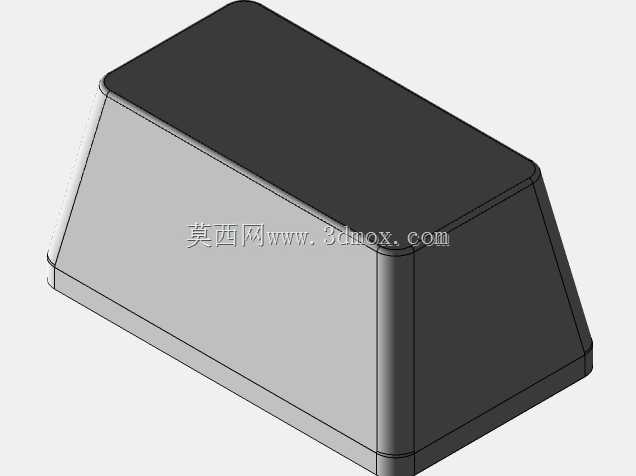

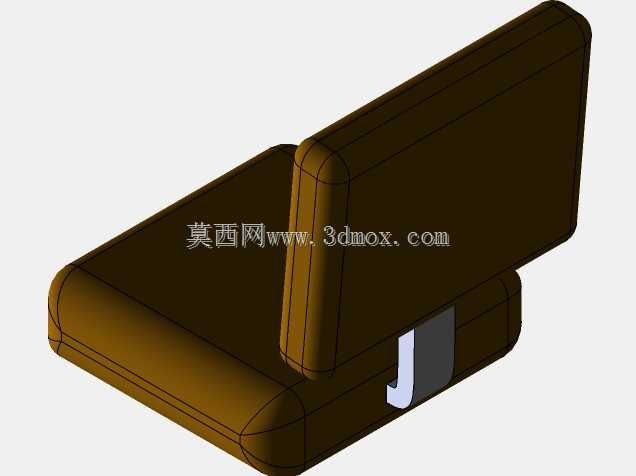

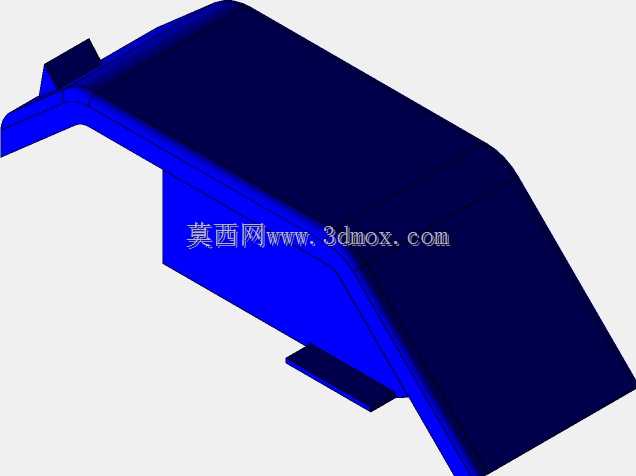

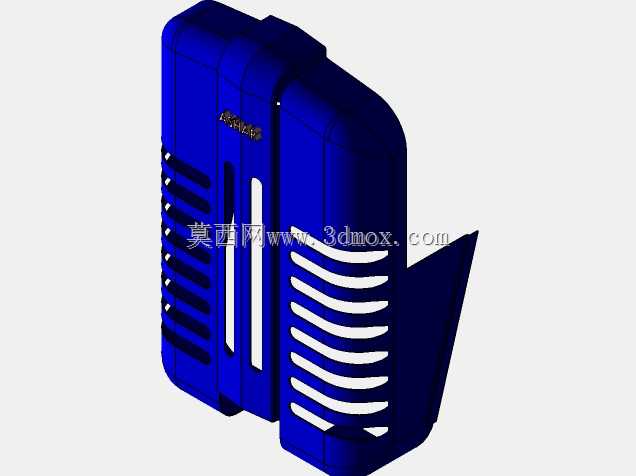

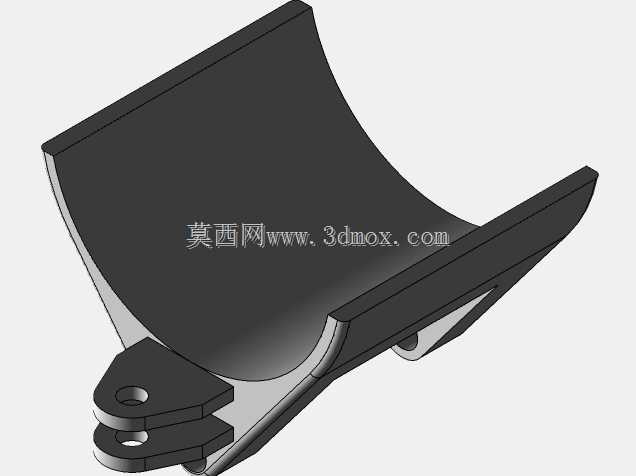

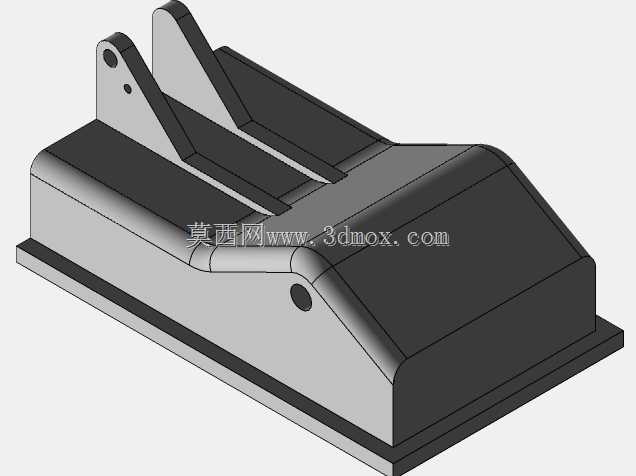

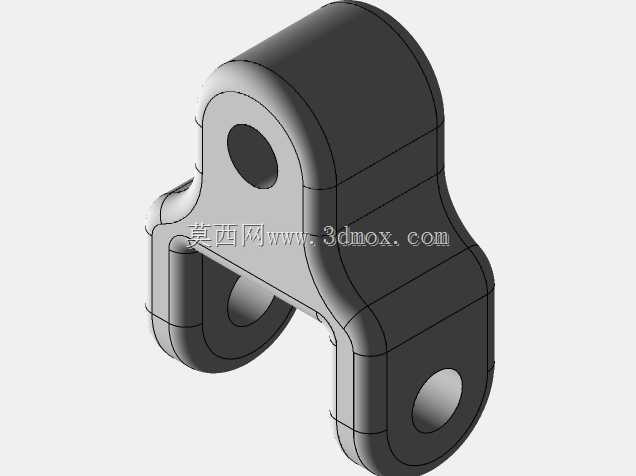

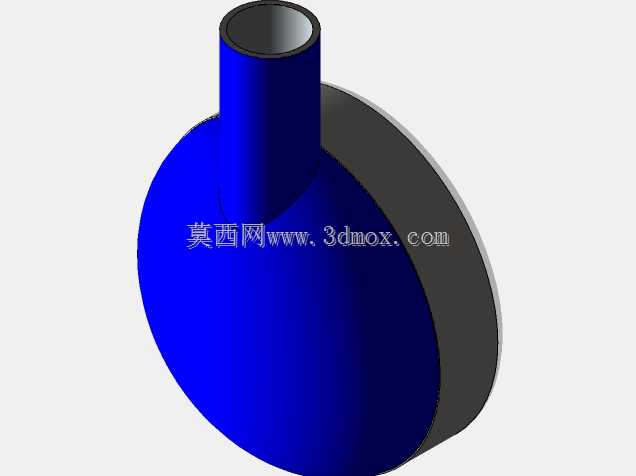

设计过程中对整机的安装边界做了全干涉校验，发动机舱的侧护板采用快拆式卡扣固定结构，拆卸后可以直接接触到机油滤芯、燃油滤芯等常规保养部件，不需要拆解周边的车架结构；驾驶区域没有设置封闭驾驶室，预留了简易遮阳棚的安装孔位，用户可以根据作业区域的气候条件选装遮阳、防雨配件，不会因为封闭结构增加整机宽度影响通过性。前后轮的轮拱护板都做了圆弧过渡处理，避免作业时泥土、秸秆卷入轮胎与车架的间隙，护板与轮胎的单侧间隙控制在8厘米，既不会因为间隙过小在轮胎跳动时产生剐蹭，也不会因为间隙过大导致防护效果不足。车架主体采用矩形钢管焊接结构，关键受力位置做了加强筋补强，后悬挂的安装支座与车架采用一体化焊接设计，能够承受额定牵引力下的交变载荷，不会出现支座开裂、变形的问题。整机的燃油箱布置在驾驶座下方，容量设计满足连续6小时作业的续航需求，加油口位置突出于机身侧面，加注燃油时不需要掀开座垫即可操作，日常使用的便利性做了充分考量。
