户外储水用型钢拼装式支撑钢架结构

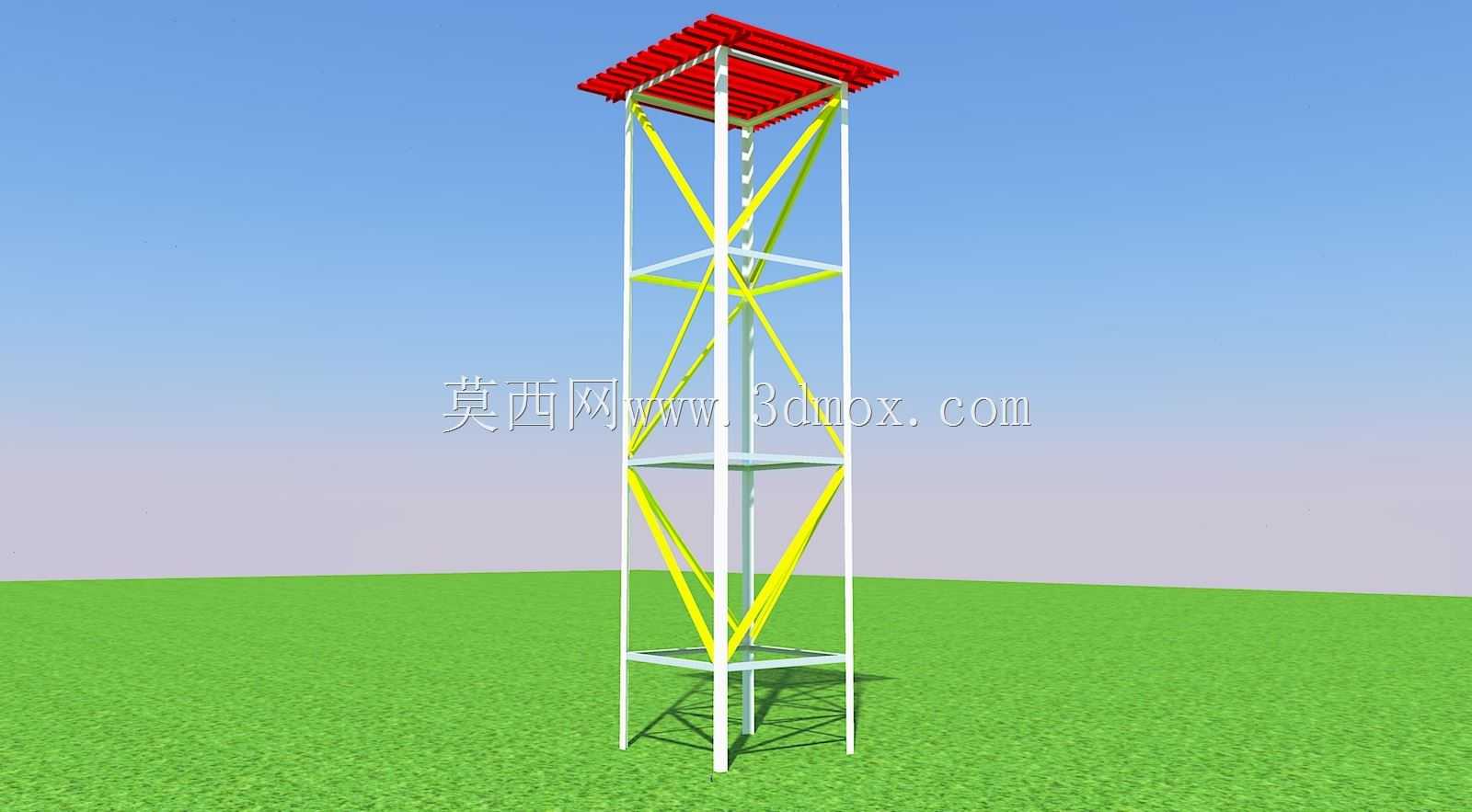

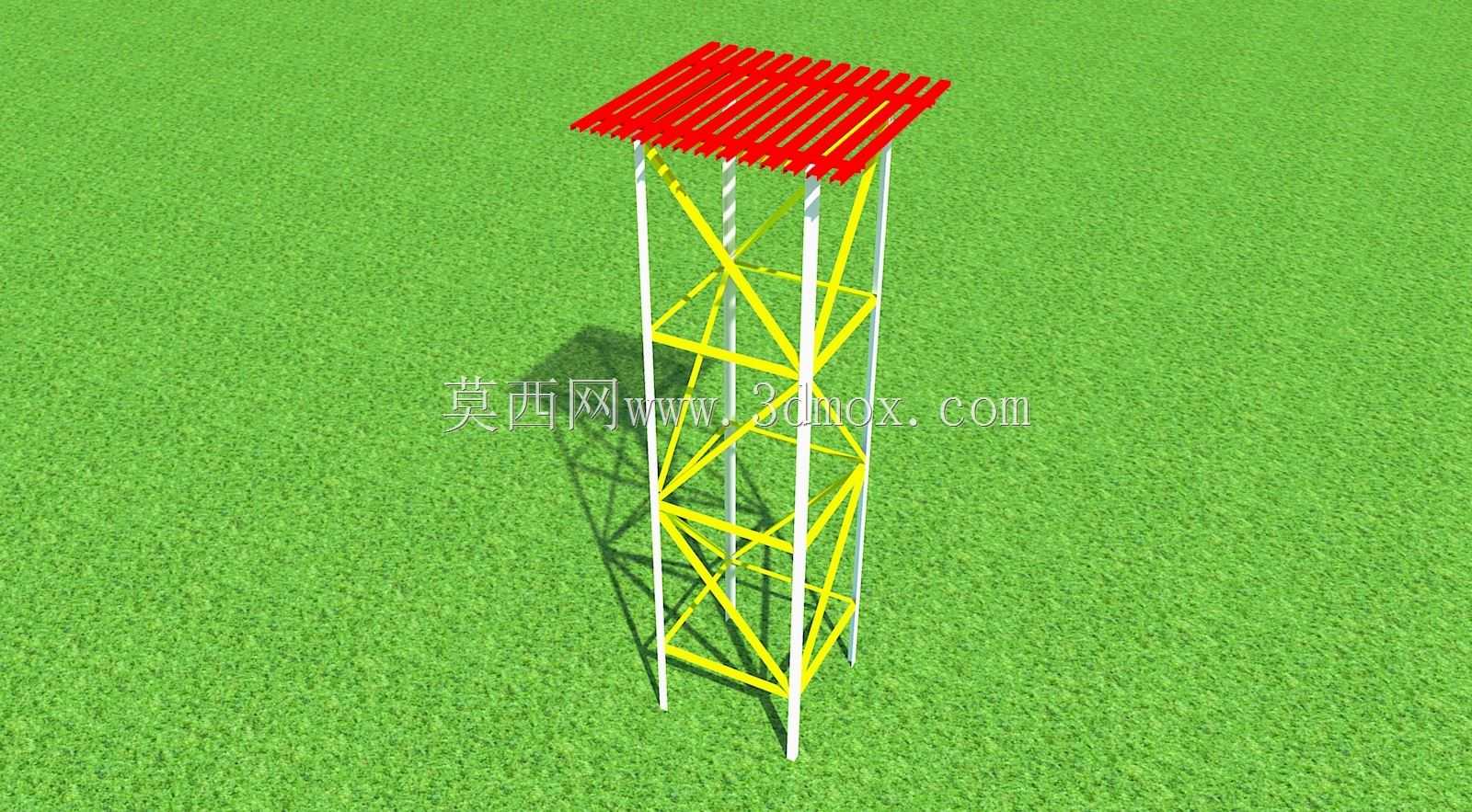

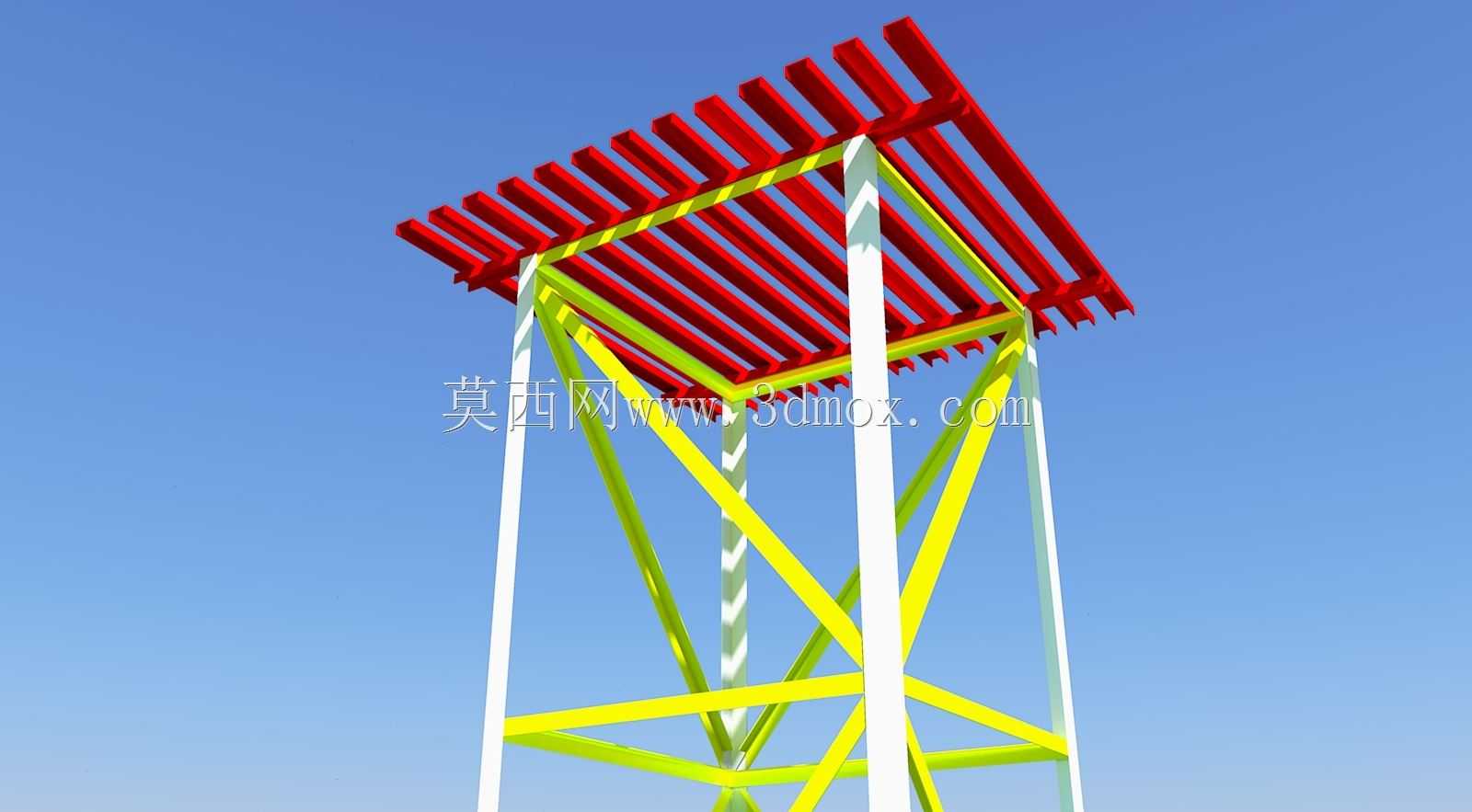

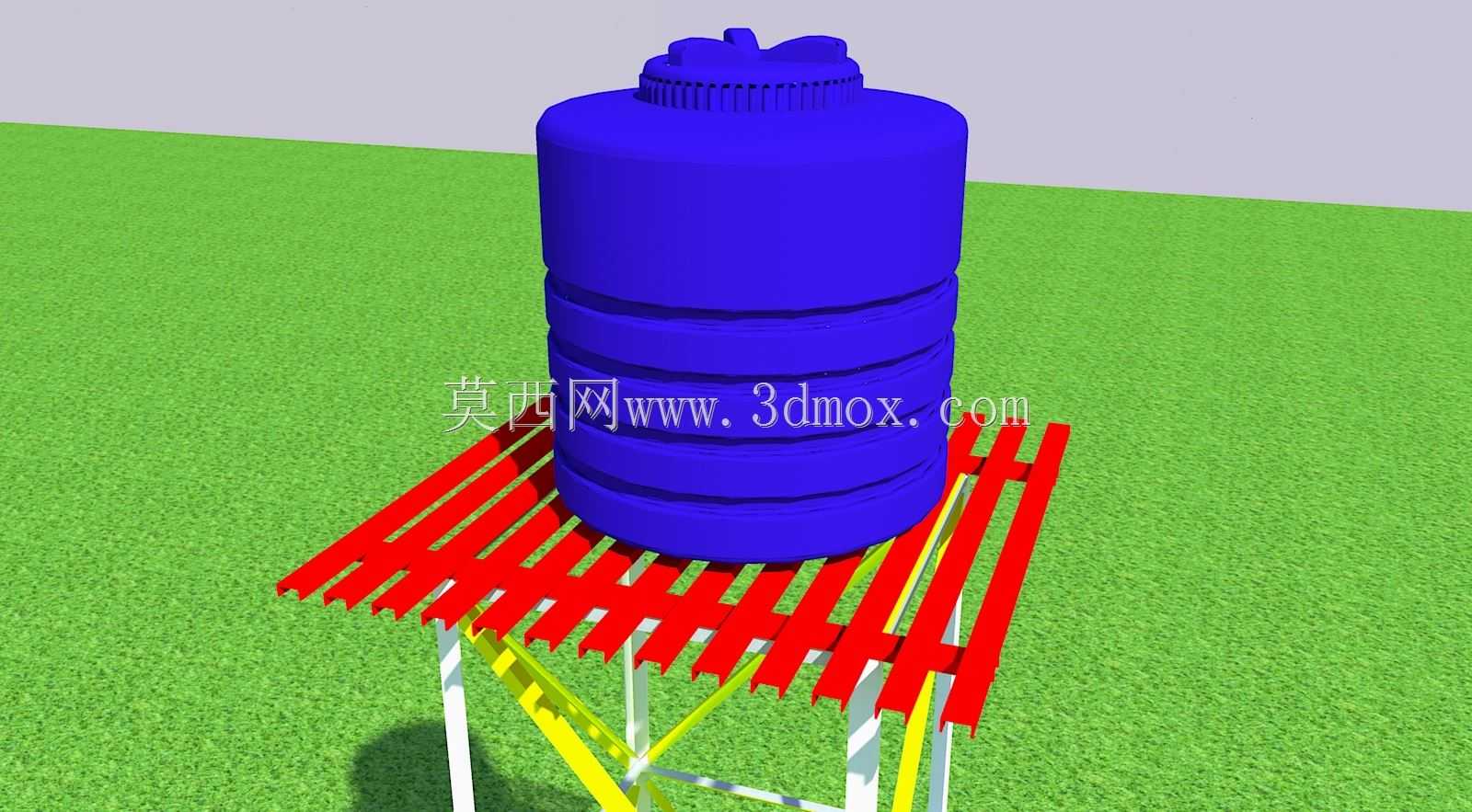

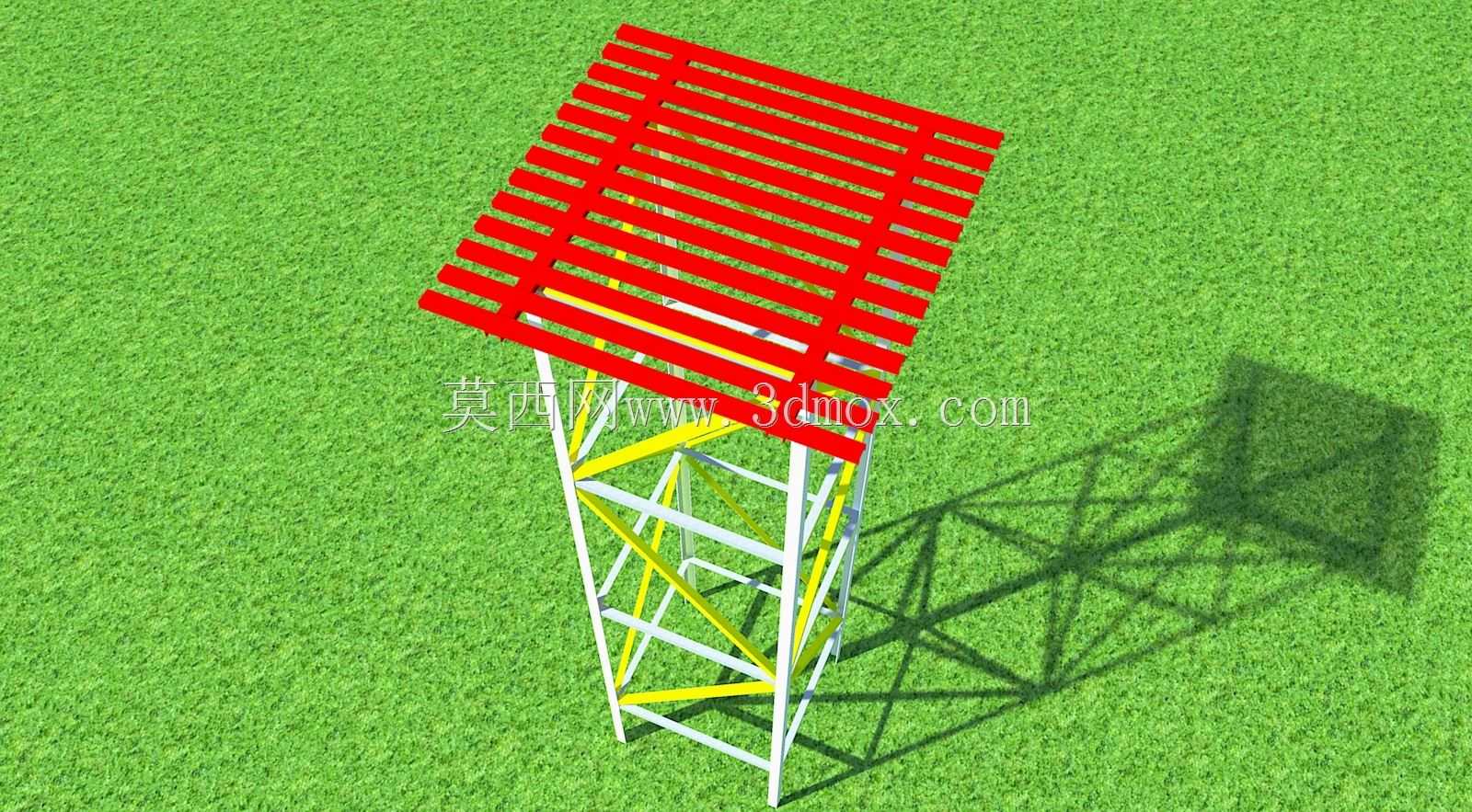

这类钢架结构主要服务于户外露天储水场景，常见于丘陵灌区的高位供水点、小型厂区临时消防储水点、山区村落集中供水的高位架设点，核心作用是将储水罐体抬升到足够高度，依靠重力形成稳定水压，无需额外配置增压设备就能完成输水作业，在无稳定供电的野外作业点、临时施工营地也能适配使用。从结构设计逻辑来看，整体采用桁架式受力体系，四根主立柱采用通长型钢制作，承担竖向的罐体满载荷载，立柱间交叉布置的斜向支撑采用等边角钢制作，用来抵消风载、水体晃动带来的水平侧向力，顶部承托面采用并排布置的槽钢作为承载梁，均匀分散储水罐体的底部压力，避免局部应力集中导致的梁体变形。设计过程中优先考虑了户外长期使用的耐候需求，所有构件连接节点均采用螺栓拼装形式，无需现场焊接作业，既降低了野外安装的施工难度，也方便后期构件锈蚀后的单独更换，构件表面预留了镀锌或涂装的工艺余量，不会因为防腐处理导致装配尺寸出现偏差。安装边界方面，钢架底部需要匹配硬化的混凝土基础，四个立柱脚预留的螺栓孔位要与基础预埋螺栓精准对位，基础平面的水平度误差需要控制在合理范围内，避免立柱出现偏载受力；顶部承托框架的内空尺寸需要与储水罐体的底部支撑圈尺寸匹配，周边预留的防护间隙可以满足后期罐体检修、管道接驳的操作空间，整体架设高度可以根据输水压力需求调整立柱长度，斜撑的排布间距也会随高度变化做对应加密，保证高立状态下的结构整体稳定性。日常使用中，这类钢架可以承受满载水体的长期静载，面对户外大风、温差变化带来的结构形变也有足够的冗余量，槽钢承托面的排布间距经过计算，不会出现罐体底部局部悬空的情况，交叉斜撑的角度设置兼顾了材料利用率和结构刚度，不会出现多余的材料浪费，也不会因为截面不足导致受力变形。
