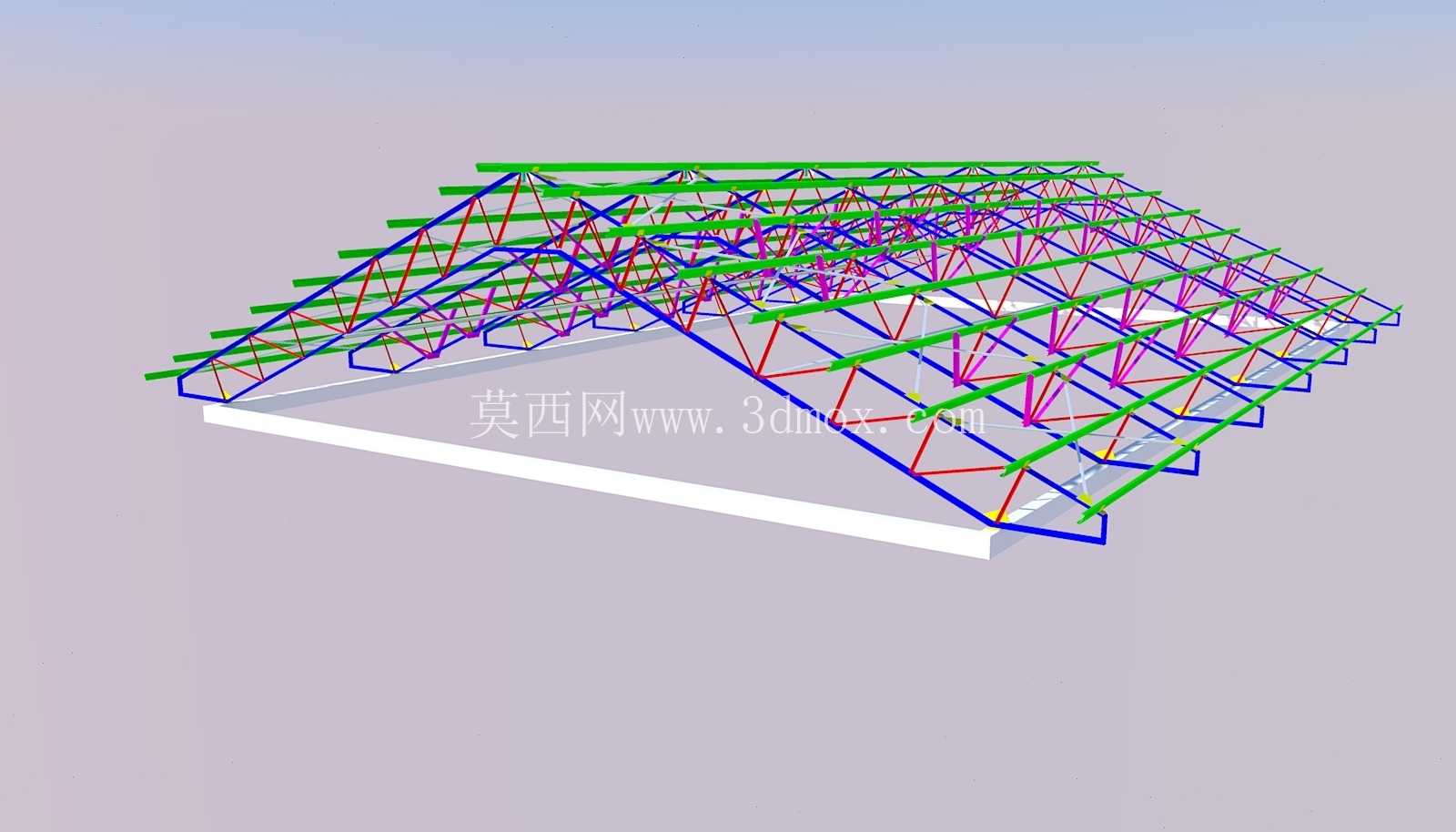

钢结构屋盖桁架支撑体系三维结构

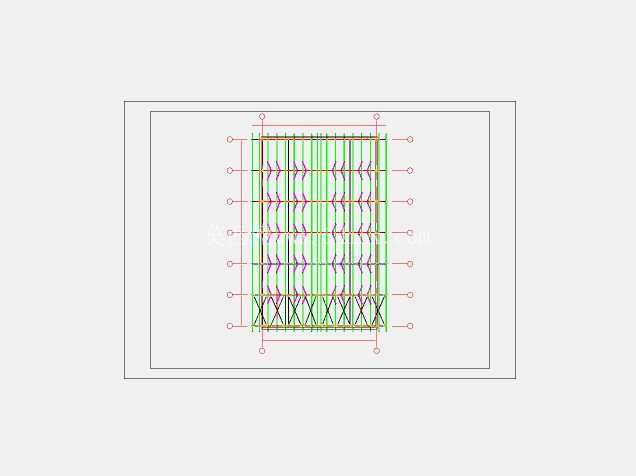

　　这套钢结构屋盖的三维结构，完整还原了屋面围护系统安装前的下部承重骨架全貌，所有构件均按照实际施工的装配逻辑搭建，可直接用于结构受力验算、施工交底模拟、预制构件下料校核等场景，常见于大跨度单层厂房、仓储库房、中小型公共建筑的屋面承重体系设计环节。从结构组成来看，整个体系以空间桁架作为主要承重传力构件，桁架的上下弦杆、腹杆按照既定的矢高与节间尺寸排布，不同颜色的杆件对应不同的受力属性与截面规格，能直观区分受压、受拉及构造连接杆件的布置逻辑，避免设计阶段出现杆件错配、节点冲突的问题。沿桁架跨度方向垂直布置的檩条，承担后续屋面板传来的竖向荷载，并将荷载均匀传递至下部桁架节点，檩条与桁架上弦的连接夹板完全按照实际节点构造建模，包含了螺栓排布的预留孔位、夹板的搭接长度细节，可直接导出节点大样指导现场连接件的预制加工。布置在桁架之间的纵向、横向支撑构件，主要作用是保证整个屋盖体系的平面外稳定性，避免桁架在风荷载、水平地震作用下出现侧向失稳，支撑的交叉角度、与桁架腹杆的连接位置均经过受力优化，既不会额外占用过多屋面下部净空，也能满足结构整体刚度要求。

　　底部的混凝土环梁是整个屋盖体系的下部承重边界，所有桁架的端部支座均按照预设的锚固位置落在环梁顶面，建模时已预留出支座垫板、锚栓的安装空间，可直接对接下部混凝土结构的施工图纸，核对预埋件的位置偏差，避免现场安装时出现支座无法对位的问题。从设计思路层面，这套结构优先采用了模块化的构件排布逻辑，同规格的桁架、檩条、支撑构件均采用统一的截面参数与节点构造，能大幅降低预制加工的模具成本，减少现场安装时的构件分类难度，同时桁架的矢高选择兼顾了屋面排水坡度要求与结构受力合理性，无需额外设置屋面找坡层即可满足排水坡度需求，降低后续屋面构造的整体荷载。

　　在安装边界的把控上，整个屋盖体系的外轮廓尺寸与下部混凝土环梁的内边缘、外边缘均预留了合理的安装操作间隙，桁架端部的支座节点预留了足够的调节余量，可抵消混凝土结构施工时的尺寸偏差，保证安装过程中无需对主体钢构件进行现场切割修改。所有构件的连接节点均按照铰接、刚接的不同受力属性做了区分，桁架与混凝土环梁的连接采用铰接支座，可释放温度变形产生的附加应力，避免温度变化导致构件出现额外内力；檩条与桁架上弦的连接采用夹板螺栓连接，既保证传力可靠，也能适配安装过程中的微小位置调整；交叉支撑与桁架腹杆的连接采用节点板连接，保证支撑的拉力、压力均可有效传递。

　　这套模型在建模过程中规避了常规钢结构建模容易出现的节点碰撞问题，所有杆件的相交位置均做了合理的节点处理，没有出现杆件穿插、连接缺失的问题，可直接导入结构分析软件进行荷载施加与受力验算，也可用于施工阶段的安装工序模拟，帮助现场施工人员理解构件的装配顺序，明确不同构件的安装先后逻辑，减少现场返工概率。对于大跨度屋面结构而言，这套体系的构件自重相对较轻，相比传统的混凝土屋面结构能大幅降低下部承重结构的荷载要求，同时构件的预制化程度高，所有钢构件均可在工厂预制完成后运输至现场进行螺栓装配，无需大量现场焊接作业，能有效缩短施工周期，降低现场施工的安全风险。在实际应用中，这类钢结构屋盖体系可适配不同的跨度需求，通过调整桁架的节间尺寸、杆件截面规格、支撑布置密度，即可满足不同荷载等级、不同跨度的屋面承重要求，不管是北方地区的雪荷载较大的场景，还是沿海地区风荷载较高的场景，都可通过调整构件参数实现适配，模型中预留的参数化调整接口，可快速完成不同工况下的结构修改，无需重新搭建整体模型框架。
