倾斜式物料筛分输送一体机结构设计

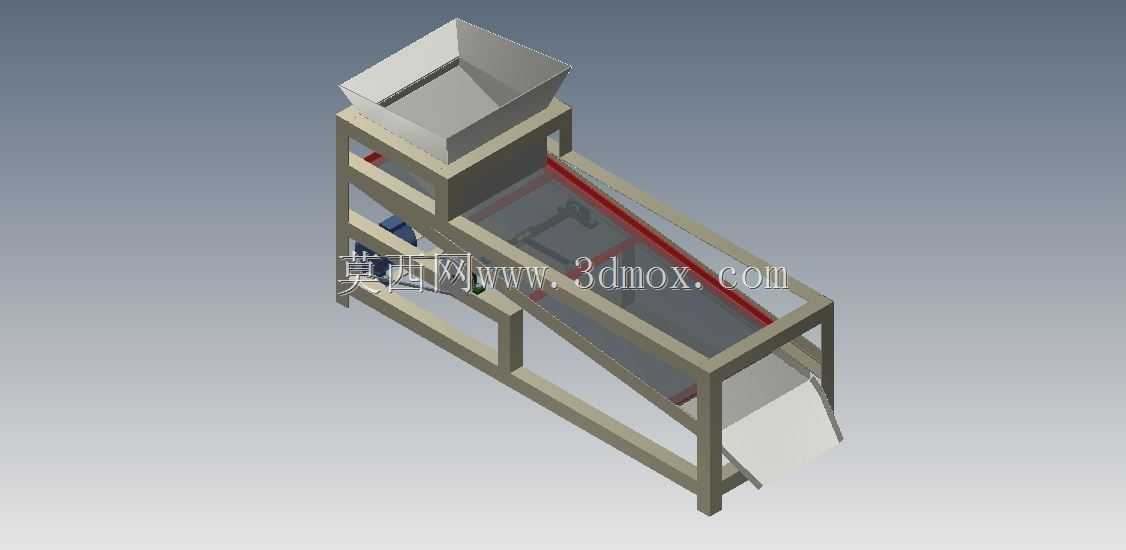

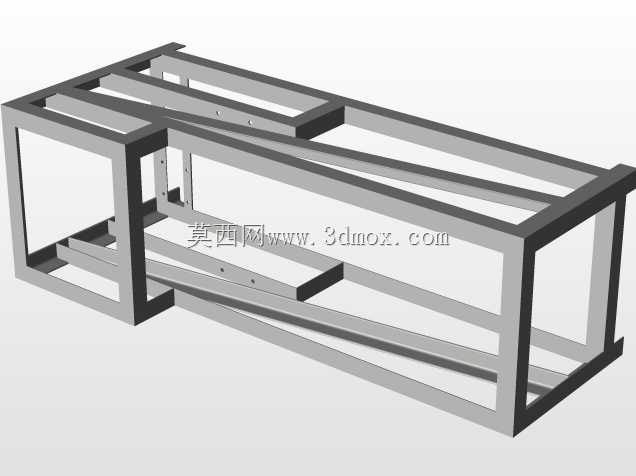

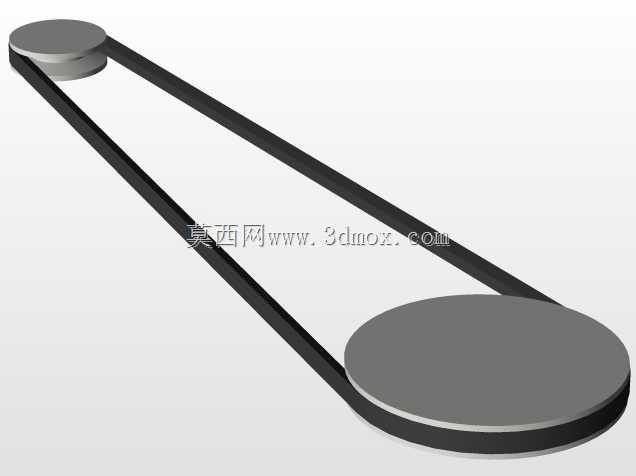

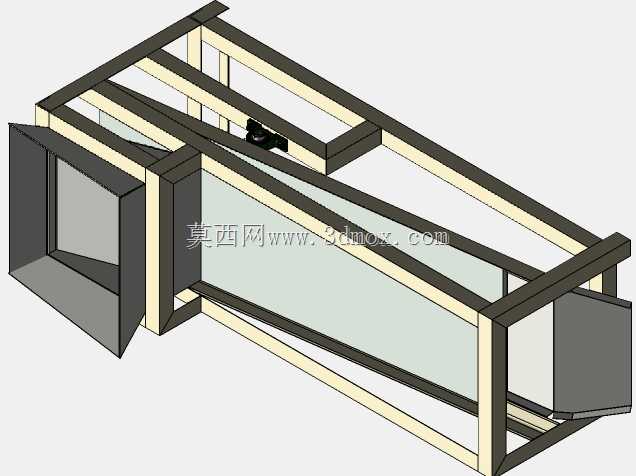

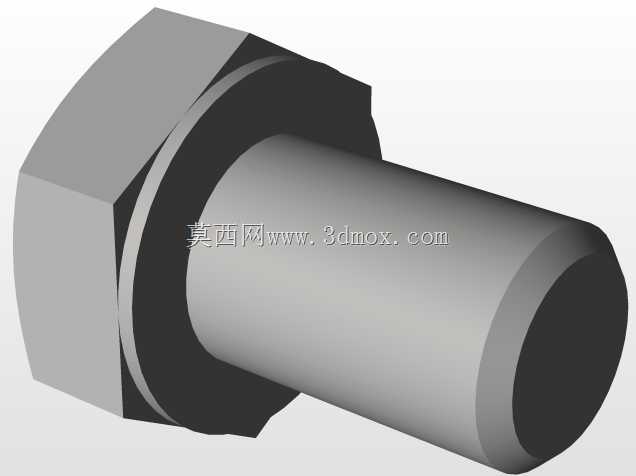

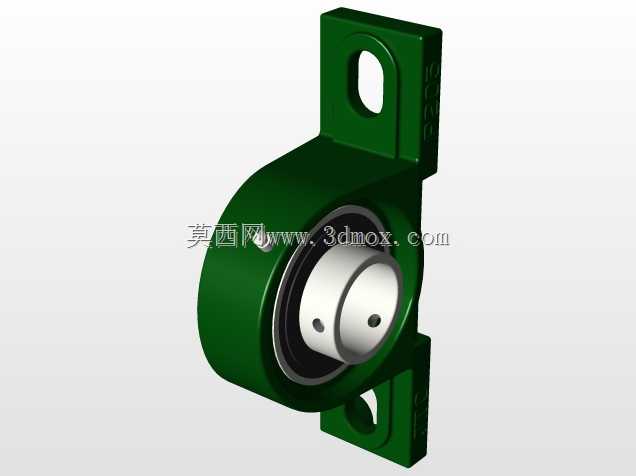

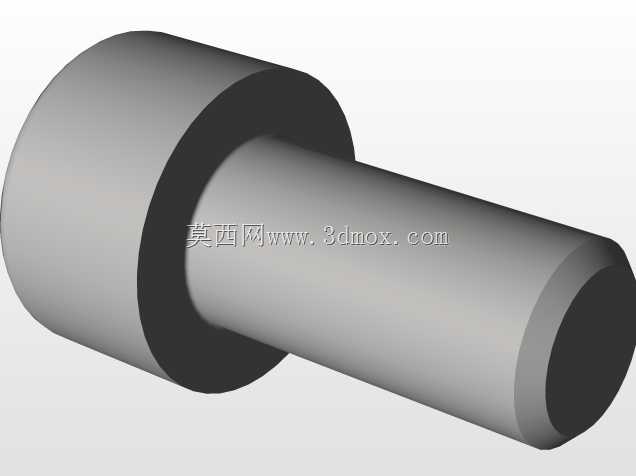

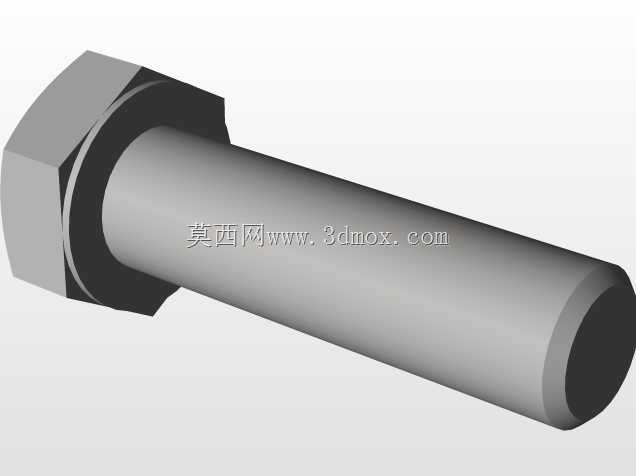

这款倾斜布置的筛分输送设备，主要面向散状颗粒物料的初级分级与短距离转运场景，常见于粮食初加工、小型建材骨料筛分、农副产品清选这类对设备占地要求紧凑的生产环节，可直接衔接上游料仓出料口与下游包装、粉碎工序，省去中间转料的人工或额外转运设备投入。从结构布局来看，设备顶部采用敞口方锥形受料斗，斗壁倾斜角度设置为45度，既能够保证散料依靠自重顺利滑入下方筛分单元，也避免了大进料量时的物料堆积溢料问题，料斗与机架采用螺栓连接，方便后期磨损后单独拆换。下方的倾斜输送筛面采用框架式张紧结构，筛面两侧设置挡边防止物料洒落，倾斜角度控制在18度左右，这个角度是经过散料滑动摩擦系数测算确定的，既能保证筛上不合格物料依靠自重向低端出料口滑移，也不会因为角度过大导致物料下滑速度过快、筛分不充分。机架部分采用矩形型钢焊接成型，整体为阶梯式框架结构，进料端机架高度高于出料端，四根立柱底部设置安装固定板，板上预留地脚螺栓孔，安装时需要保证设备纵向水平偏差不超过2mm/m，横向偏差不超过1mm/m，避免筛面跑偏导致物料偏流。设计过程中，将筛分单元与输送单元整合在同一机架上，相比传统分体式筛分加输送的设备组合，整体占地长度缩短近30%，设备总重降低约22%，适合小型加工车间的狭窄空间布置。筛面下方设置接料溜槽，筛下合格物料可直接通过溜槽汇集到下方接料设备，筛面的张紧机构设置在机架两侧，可通过调节螺栓调整筛面张紧度，避免筛面长时间使用松弛导致筛分效率下降。设备的驱动安装位预留于机架中部侧面，可根据处理物料的不同匹配对应功率的减速驱动单元，处理粮食类轻质物料时可选用小功率驱动，处理砂石类重质物料时可更换更大功率驱动，安装接口尺寸统一，无需改动机架结构即可完成适配。整机的外形边界控制在长2.2米、宽0.8米、高1.6米范围内，进料口中心高度为1.5米，可直接对接高度1.2-1.6米的上游储料仓出料口，出料端低端高度为0.4米，可直接对接吨袋接料或小型皮带机进料口，安装时无需额外搭建过高的操作平台，日常维护时操作人员站在地面即可完成筛面更换、张紧度调节等常规操作。
