偏心凸轮驱动弹簧加载式物料进给装置

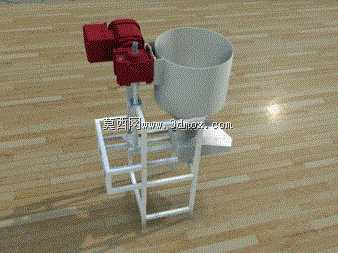

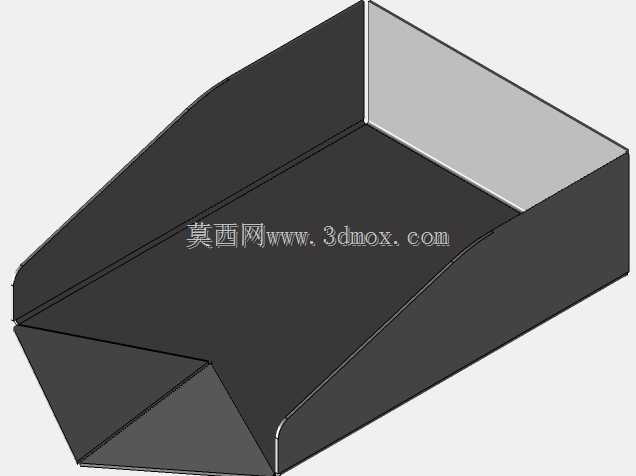

该装置主要面向小颗粒、粉状物料的定量给料作业场景，常见于食品加工、医药制剂、精细化工等行业的小剂量物料添加工序，可配套混合机、包装机、反应釜等设备完成连续或间歇式的物料供给，替代传统人工投料的方式，降低作业人员接触粉尘、刺激性物料的职业健康风险，同时保证给料量的稳定性，减少人工投料带来的剂量误差。装置上部设置敞口式储料桶，采用上宽下窄的锥底过渡结构，可容纳一定量的待输送物料，锥底角度设计兼顾物料流动性与下料顺畅度，避免粉状物料在桶内架桥堵塞，储料桶侧壁预留安装耳位，可通过快拆卡箍与下方给料槽体连接，方便日常清理与物料更换。核心驱动部分采用偏心凸轮搭配复位弹簧的组合结构，动力输出端连接减速驱动组件，将旋转运动转化为斜槽的往复直线运动：当凸轮转动至升程阶段时，会推动带载弹簧的斜槽向后移动，此过程中复位弹簧被逐步压缩，储存弹性势能；当凸轮转动过最大升程点进入回程阶段时，凸轮对斜槽的推力快速释放，被压缩的复位弹簧瞬间释放弹性势能，带动斜槽以较高加速度向前移动，斜槽内的物料在惯性作用下保持原有运动趋势，当斜槽运动至前止点突然停止时，物料在惯性作用下从斜槽前端出料口被推出，完成一次给料动作，通过调整凸轮的偏心距可改变斜槽的往复行程，调整驱动转速可改变单位时间内的给料次数，以此匹配不同产能需求下的给料量调节。整体支撑框架采用方管焊接成型的框架式结构，底部预留四个安装脚孔，可通过膨胀螺栓固定在作业平台或配套设备的机架上，安装时需保证斜槽运动方向与出料方向保持水平同轴，避免因安装倾斜导致物料偏流、给料不均。驱动组件与储料桶分置在斜槽的两侧，通过配重平衡减少往复运动过程中的整机振动，框架侧面预留走线槽位，可容纳驱动组件的供电线缆，避免线缆随设备振动产生磨损。斜槽与物料接触的表面采用光滑圆弧过渡设计，无卫生死角，符合食品、医药行业的设备清洁要求，可根据输送物料的腐蚀性选择对应的材质做表面处理，常规工况下采用普通碳钢喷涂防锈漆即可满足使用需求，有洁净要求的场景可更换为304不锈钢材质。
