带式输送机输送槽休止角内聚力评估结构

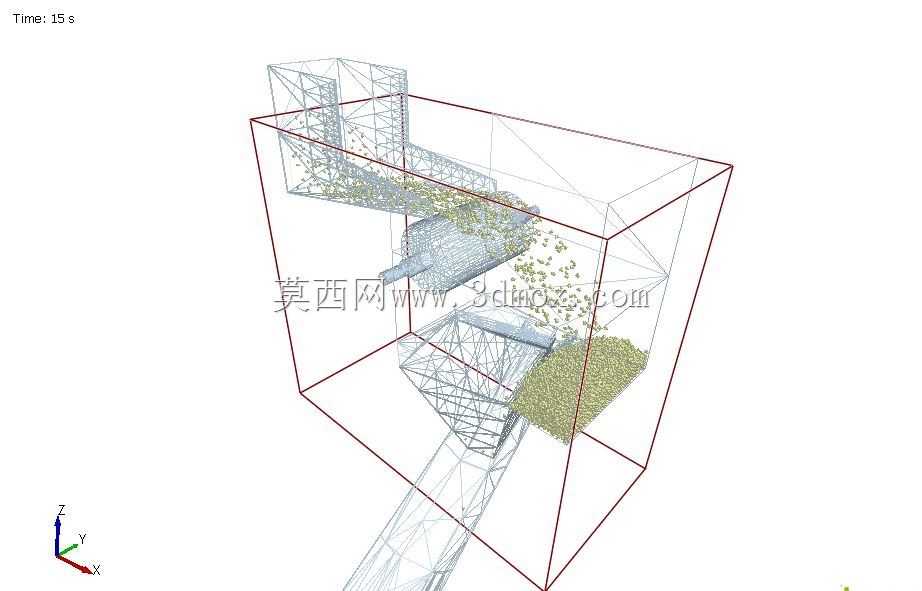

在散料转运的工业场景中，带式输送机的转接溜槽设计一直是影响物料输送效率、减少设备磨损的核心环节，这套针对输送槽休止角与物料内聚力的评估结构，正是为解决散料转运过程中的堵料、偏载、冲击磨损问题搭建的仿真验证载体。从实际工程应用来看，散料从上游皮带落入转接溜槽时，物料的堆积休止角直接决定了溜槽的倾斜角度设计下限，而物料内聚力则是潮湿粉料、细颗粒物料容易粘附槽壁、形成积料的核心影响因素，这套结构通过离散元仿真的方式，还原了物料在溜槽内的流动轨迹、堆积形态，能够直观呈现不同内聚力参数下物料的流动状态，为溜槽的截面尺寸、倾斜角度、导料挡板的位置设计提供量化参考。设计过程中，首先参考通用带式输送机的转接塔安装边界，将溜槽的整体外轮廓控制在常规转运站的钢结构框架范围内，溜槽的入口段对接上游皮带的头部滚筒卸料轨迹，确保物料抛出后能准确落入溜槽承接段，避免物料冲击槽壁顶部造成撒料；中段通过渐变的截面设计，结合物料休止角的仿真结果，将槽体的倾斜角度设置为大于物料实测休止角3-5度，保证干散物料能够依靠自重顺利下滑，同时针对内聚力较大的潮湿物料，在槽体易粘附的位置预留了衬板安装、空气炮布置的空间，避免后期运维时无改造余量。从结构细节来看，这套评估模型还原了溜槽的外部桁架支撑结构，支撑型钢的排布完全匹配现场安装的受力要求，能够直接导入有限元软件进行槽体的刚度、强度校核，验证物料冲击下的结构变形量；模型中呈现的物料颗粒流动状态，能够清晰展示物料在溜槽出口处的对中情况，避免物料偏载落到下游皮带上造成皮带跑偏、撒料等常见故障。在实际选型设计阶段，设计人员可以通过调整模型中的物料内聚力参数、休止角参数，匹配不同输送物料的物理特性，比如输送煤炭、矿石、粮食等不同散料时，只需要修改对应的物料属性参数，就能快速验证溜槽结构的适配性，不需要反复制作物理样机进行试验，大幅缩短了转接溜槽的设计周期，同时也能提前预判堵料、过度磨损等潜在问题，减少现场投运后的整改工作量。模型的安装边界完全贴合现有带式输送机的转接标准，入口与出口的连接尺寸能够直接匹配不同带宽的皮带机机架，不需要对现有输送系统的主体结构做大规模改动，适配性较强。
