农用机械200/70R16规格越野轮胎结构

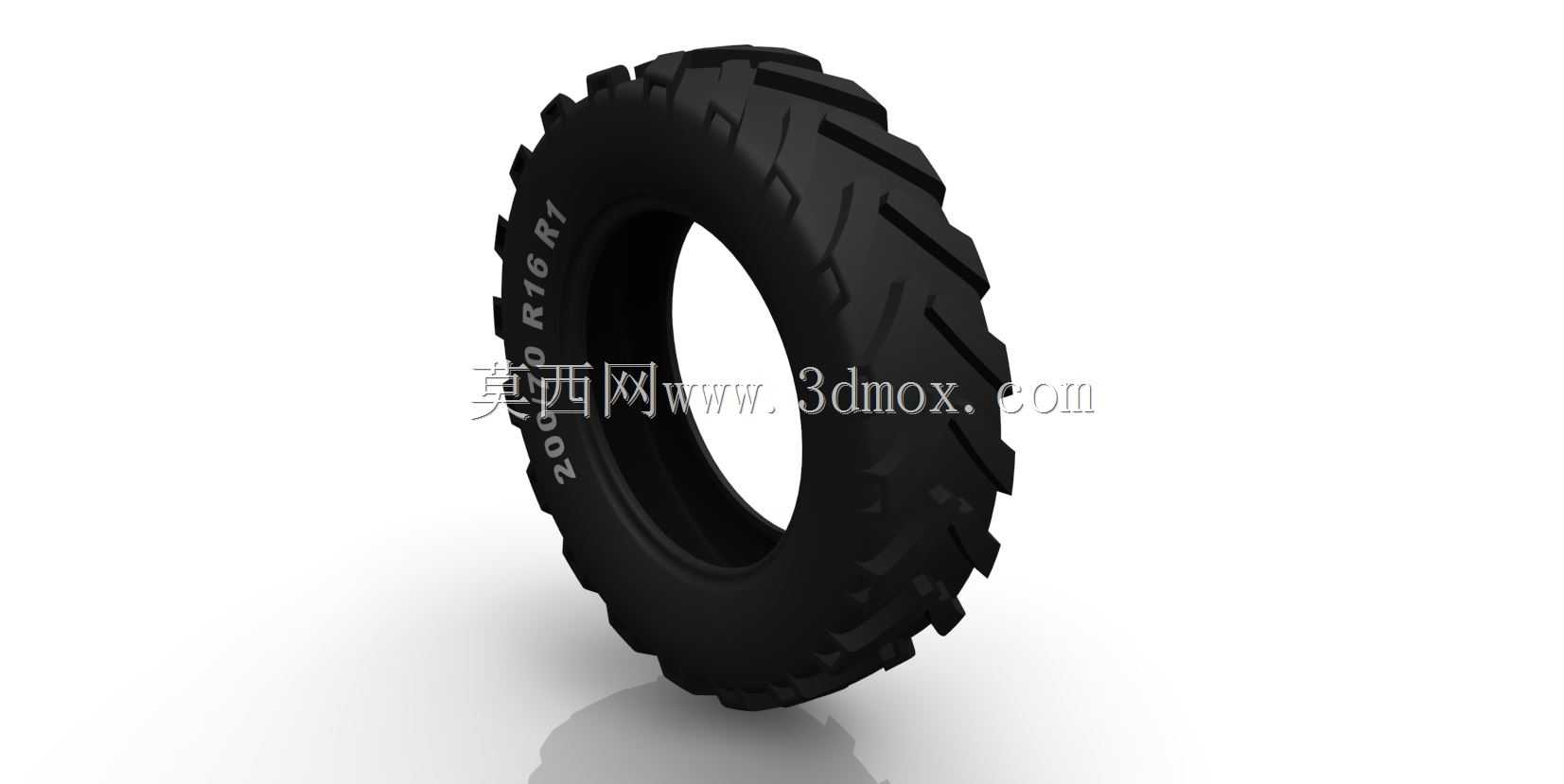

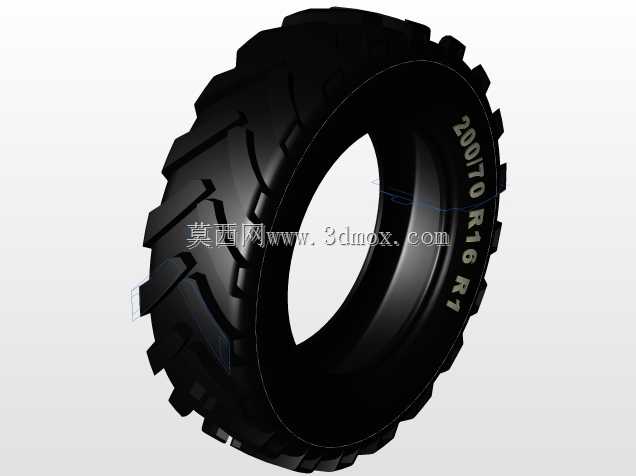

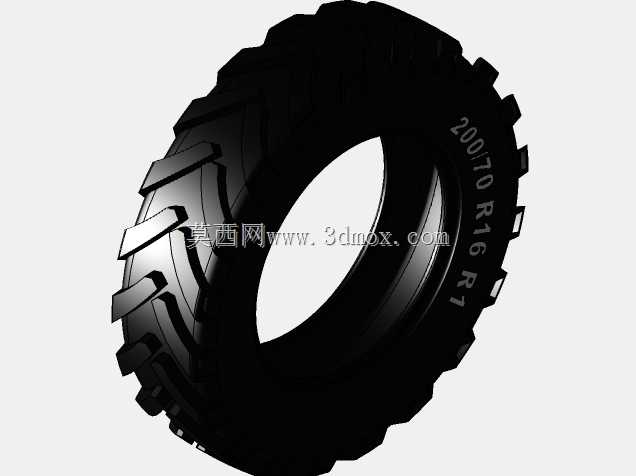

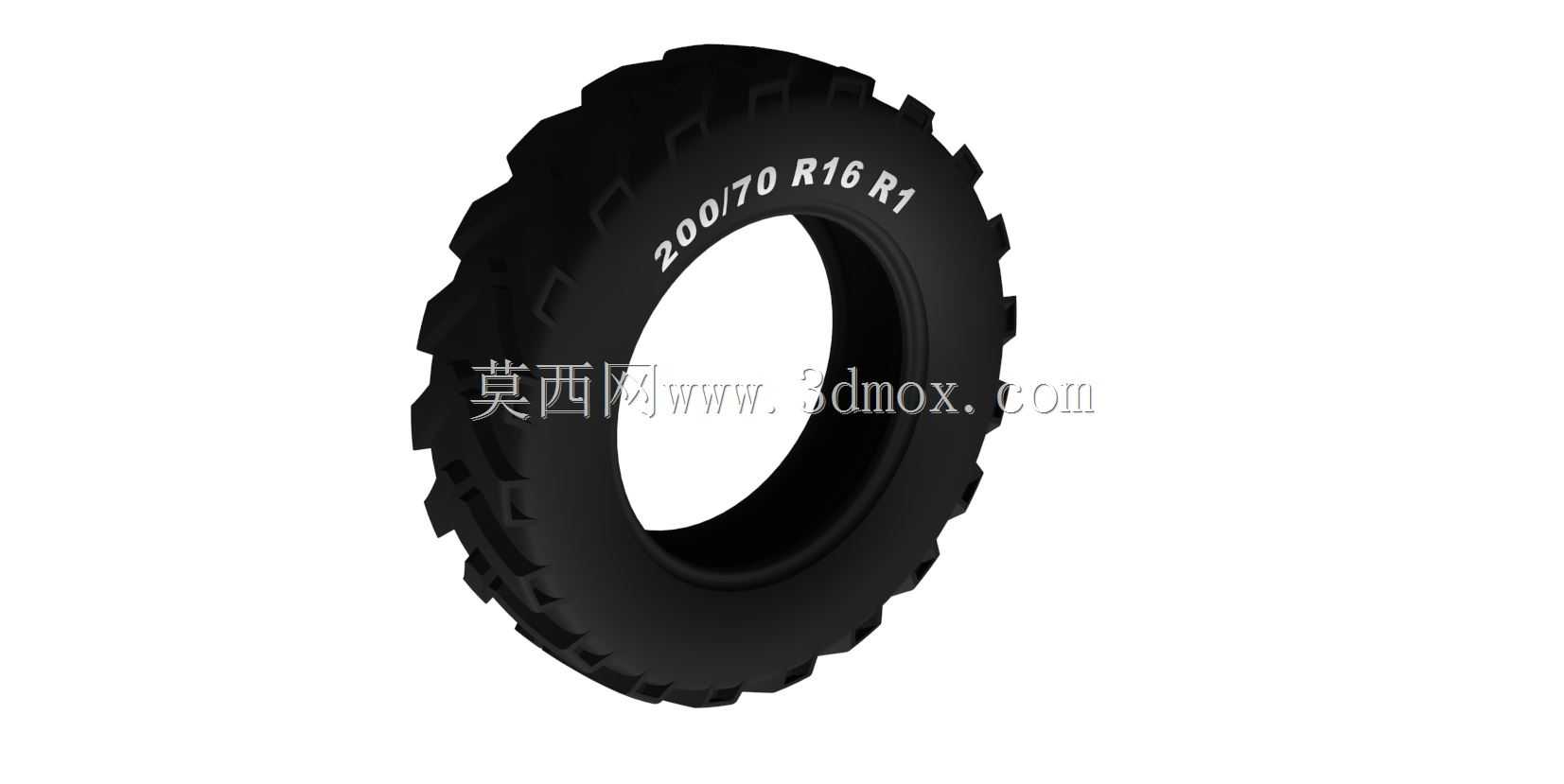

这款轮胎的建模工作，最初是在做小型农用四驱拖拉机行走系统匹配时启动的，当时要给配套的16英寸轮辋找适配的泥泞地块作业胎型，市面上现成的模型要么花纹不对，要么安装尺寸偏差太大，索性就按照实际测绘的胎体参数从头搭建。先从实际作业场景说，这类胎主要用在18-25马力段的小型农用拖拉机、田园管理机上，也有部分小型越野改装叉车、林区短途转运机具会选这个规格，核心应对的就是未铺装的田间土路、雨后黏重泥地、留茬耕地这类低附着路面，不像公路胎追求静音和滚阻，它的所有结构设计都是优先抓地力和抗扎能力。做胎面花纹的时候，特意把块状花纹的拔模斜度做了3度的调整，实际生产中橡胶硫化脱模的时候不会卡模，花纹块的高度做到了28毫米，比同规格公路胎高了近一倍，而且每块花纹的边缘都做了圆弧过渡，避免在硬路面行驶时花纹块边缘崩裂，花纹的排布是错开的节距设计，作业的时候不会因为同频振动在松软地面形成连续的轮辙沟，减少陷车的概率。胎侧的参数标识是完全按照实物的凸字建模的，字高5毫米，凸起厚度1.2毫米，和实际轮胎的模刻标识完全一致，做渲染或者装配演示的时候不会出现标识失真的问题。安装边界这块，胎圈的直径严格卡16英寸轮辋的配合尺寸，胎圈着合直径的公差控制在±0.8毫米，和标准轮辋装配的时候不会出现滑转或者装不进去的问题，充气后的胎体断面宽度是200毫米，扁平比70，也就是胎侧高度是胎宽的70%，这个尺寸在做整机布置的时候要留够转向间隙，前轮转向时胎侧和前桥挡泥板的最小间隙要留到25毫米以上，不然满载转向的时候会蹭到挡泥板。胎体的内部结构虽然外观上看不到，但建模的时候也参考了实际农用胎的帘布层排布，胎面下方的缓冲层厚度做了4毫米，对应实际产品里的尼龙缓冲层，田间作业的时候碰到作物留茬、小碎石不容易扎穿胎体，胎侧的厚度是8毫米，比公路胎厚3毫米左右，靠田埂走的时候蹭到埂壁也不容易刮破胎侧。之前做配套设计的时候，有客户把这款胎装在小型越野搬运车上，在砂石料场短途转运，反馈说比普通工业轮胎的抗磨性好很多，就是因为花纹块的橡胶厚度留的余量足，正常作业工况下胎面的磨损寿命能到1200小时以上。建模的时候胎面的弧度是按照实际充气后的接地形状做的，标准胎压下接地印痕是矩形，接地比压控制在120kPa左右，不会在松软耕地里压出过深的轮辙，减少对土壤的压实，这一点对播种前的耕地作业尤其重要，轮辙过深会影响后续播种的深度一致性。
