脚踏传动式简易磨刀砂轮结构

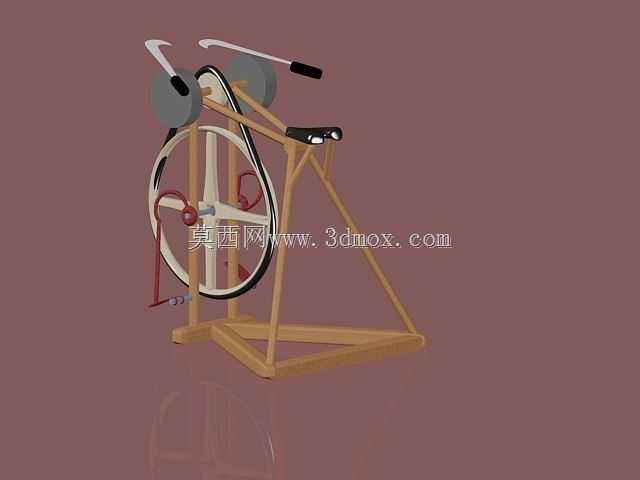

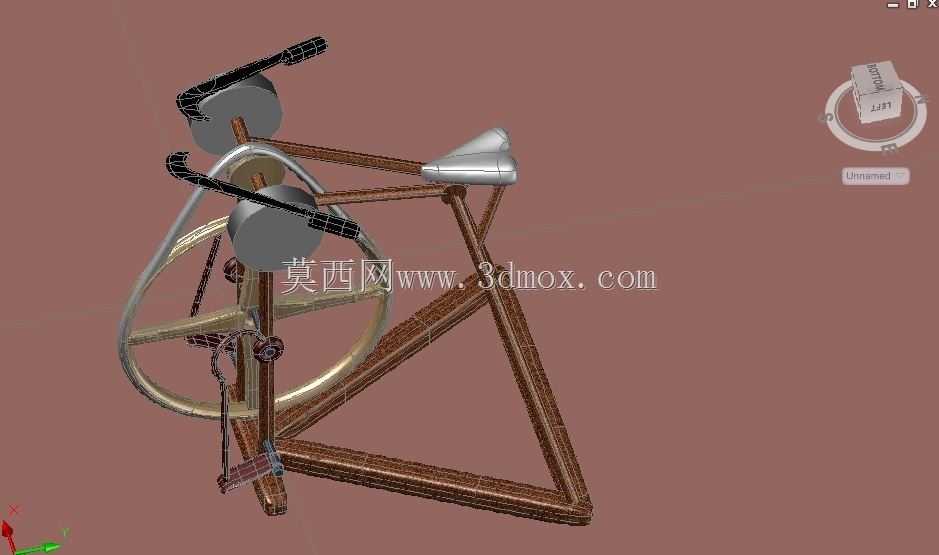

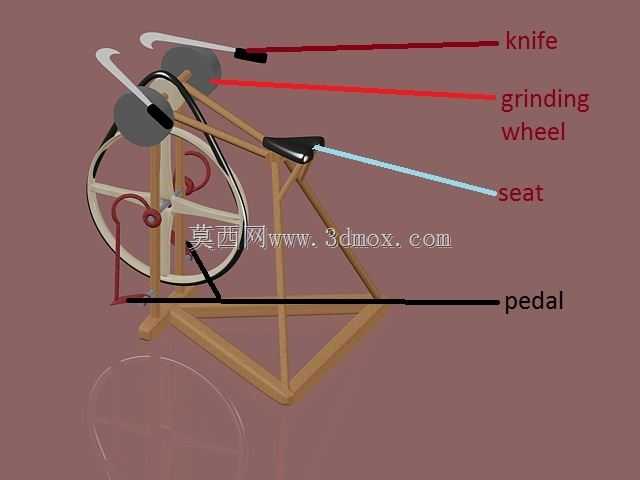

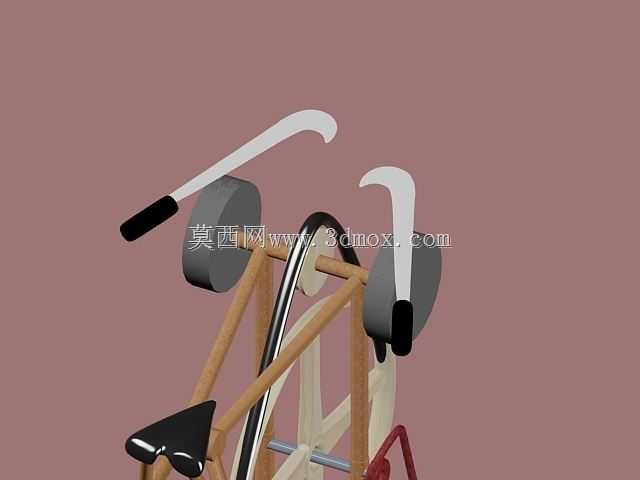

这款脚踏驱动的研磨装置，核心适配小型作坊、户外无供电场景下的刀具修磨作业，尤其适合流动磨刀摊贩、偏远乡村农户、野外作业班组使用，无需外接电源即可完成各类刃具的开刃、修磨、去毛刺工序，摆脱供电条件对研磨作业的限制。整套装置采用类自行车的曲柄脚踏作为动力输入部件，使用者通过踩踏踏板带动大直径带轮转动，经传动带将动力传递至砂轮主轴，带动两个研磨轮同步运转，无需额外配置电机或动力源，人力输入即可达到研磨所需的线速度，结构简单可靠，维护成本极低。从结构设计逻辑来看，装置采用三角框架式焊接机架作为承载主体，机架底部预留足够的地面接触支撑面，作业时可通过自重与踩踏作用力保持整机稳定，无需额外打膨胀螺栓固定，可随时转移作业位置。机架上部设置的鞍座可供操作人员乘坐作业，降低长时间劳作的疲劳感，坐姿状态下脚部施力更顺畅，动力输入更稳定，能有效避免站立操作时的重心晃动问题。两个研磨轮分别适配不同研磨工序，粗粒度砂轮负责刀具的缺口修复、开粗成型，细粒度砂轮负责刃口精磨、抛光去毛刺，轮侧设置的可调式刀具托架可根据不同刀具的研磨角度调整支撑位置，保证刃磨角度的一致性，避免手工持刀研磨时角度不稳导致的刃口歪斜、退火等问题。装置的传动带采用张紧可调结构，长期使用出现皮带松弛时可通过调整带轮中心距恢复张紧力，无需频繁更换传动部件；主轴部位采用简易滑动轴承结构，加注普通润滑脂即可满足长期运转需求，适配低转速、低载荷的人力驱动工况，无需高精度滚动轴承即可保证运转平稳性。从安装边界来看，整机占地尺寸不超过一平方米，高度适配普通成年人坐姿操作需求，机架各杆件采用常规型材焊接制作，加工难度低，普通机加工班组即可完成制作，零部件通用性强，易损件均可在常规五金门店采购替换。装置预留的刀具安装位可适配菜刀、镰刀、柴刀、钩刀等多种民用刃具，也可通过调整托架位置修磨小型木工刨刀、园艺剪等刃具，适用场景覆盖日常民用刃具维护的绝大多数需求，结构设计充分考虑了低加工成本、高易用性的需求，没有冗余的复杂结构，所有部件均服务于人力驱动研磨的核心功能，传动路径短，动力损耗小，踩踏施力的反馈感直接，操作人员可通过踩踏力度灵活控制砂轮转速，适配不同材质刀具的研磨需求，避免转速过高导致刃口烧蚀退火。
