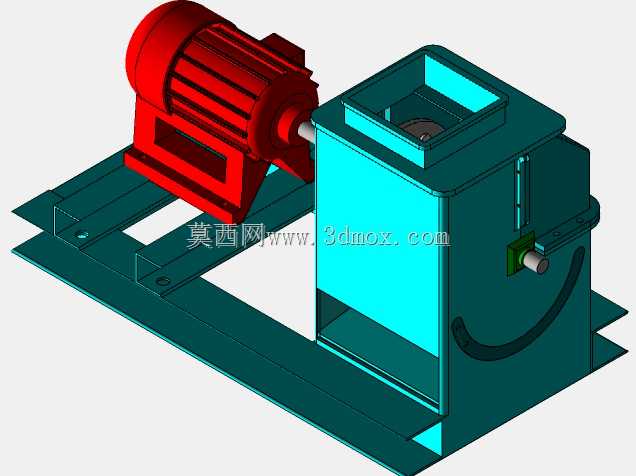

农用锤式粉碎设备三维结构设计

这款设备主要面向小型农产品加工场景，可将干燥谷物、杂粮等原料研磨至符合面粉加工要求的细粒度，适配乡村作坊、小型粮油加工点的日常生产需求，相比大型工业粉碎设备更贴合小规模生产的场地与产能要求。从结构布局来看，驱动电机与粉碎腔体采用同侧卧式排布，电机通过直联传动结构连接腔体内的锤片转子，省去了中间皮带传动的张紧调整环节，既压缩了整机的横向占用空间，也减少了传动环节的功率损耗，日常维护时无需频繁调整传动件张紧度。设备底部采用一体式焊接槽钢机架，电机安装位与腔体安装位通过折弯加强筋连接为整体，安装时只需将机架通过地脚螺栓固定在硬化水泥地面即可，无需额外搭建混凝土安装基座，机架上预留的长条形安装孔可适配不同规格的固定螺栓，降低现场安装的孔位对位难度。粉碎腔体采用上宽下窄的箱式结构，顶部开设方形进料口，进料口边缘做外翻折边处理，可直接对接小型进料溜槽或人工投料平台，避免投料过程中物料撒漏；腔体侧面开设弧形检修门，日常更换锤片、清理腔体内残留物料时无需拆解整个腔体上盖，松开侧边的快拆锁紧手柄即可打开检修门完成操作，大幅缩短日常维护的停机时间。腔体下部预留筛网安装槽位，可根据成品粒度需求更换不同孔径的筛网，适配从粗碎饲料到细磨面粉的不同加工需求，出料口直接对接腔体下部空间，粉碎后的物料在锤片离心力与重力作用下透过筛网直接排出，可配套小型接料斗或螺旋输送机完成后续物料输送。设计过程中重点考虑了运转时的动平衡问题，电机转子与粉碎锤片转子的同轴度公差控制在0.1mm以内，机架底部预留的减震垫安装位可加装橡胶减震垫，降低设备高速运转时的振动传递，避免长时间运转后机架连接螺栓出现松动。整机的安装边界充分考虑小型加工场所的空间限制，横向长度控制在1.2米以内，宽度不超过0.7米，整体高度低于1米，可直接放置在普通民用厂房内使用，无需对厂房层高、进出通道做特殊改造。腔体内部的锤片采用铰接式安装结构，遇到硬质异物时锤片可自行偏转避让，避免刚性碰撞导致锤片断裂或转子轴变形，提升设备运行的可靠性；腔体侧壁采用加厚钢板制作，内壁可根据磨损情况更换耐磨衬板，延长腔体整体的使用寿命，减少易损件更换的综合成本。
