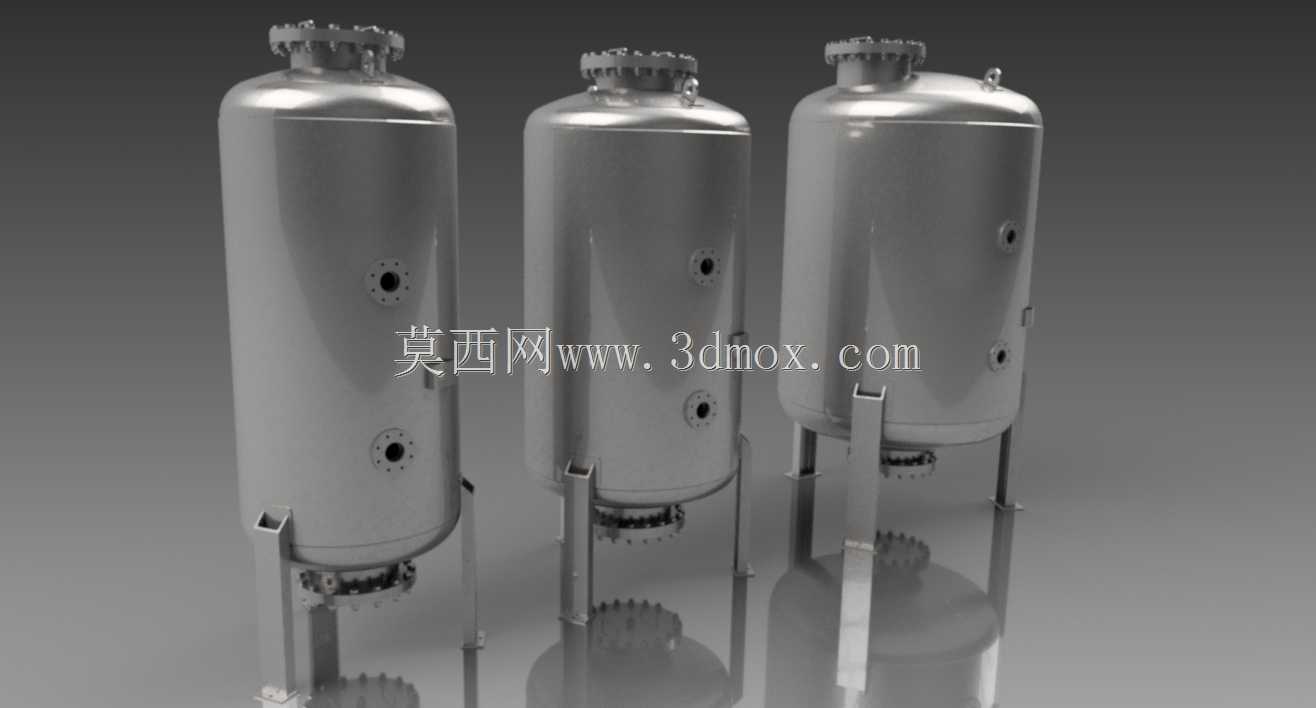

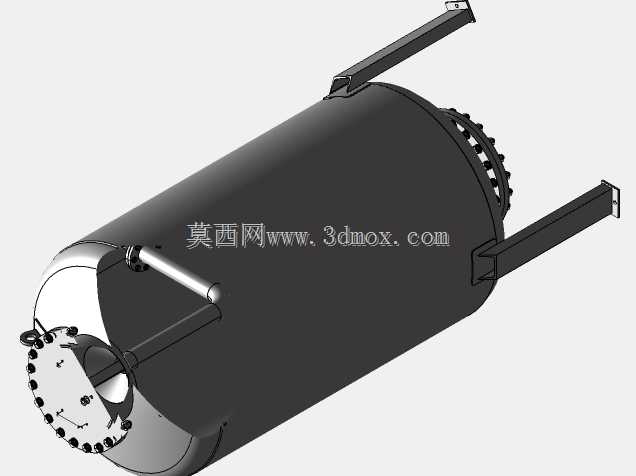

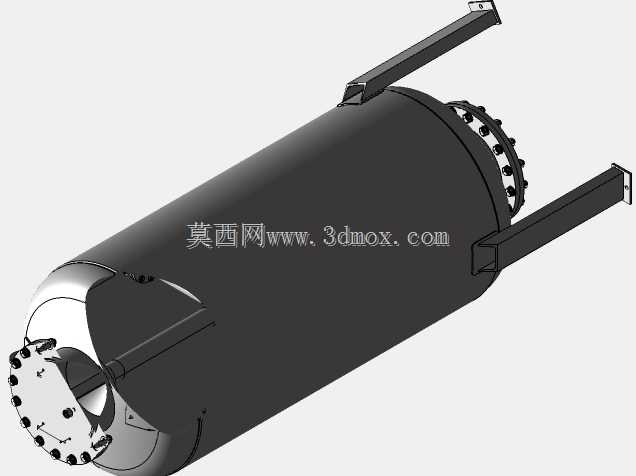

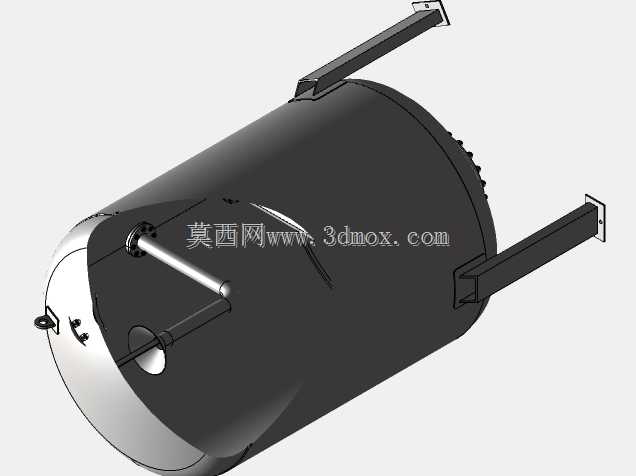

三款立式支腿钢制工业过滤容器结构

在化工流体处理、工业循环水净化、轻工原料精制等生产场景中，承压类过滤容器是保障介质纯度、保护下游核心设备的关键单元，本次呈现的三款同系列立式过滤罐体，覆盖了中小处理量级的常规工况选型需求。三款罐体分别采用1000mm、1200mm、1600mm的筒身直径规格，统一采用立式支腿支撑结构，支腿与下封头采用焊接式连接，支腿底部预留地脚螺栓安装孔位，可直接适配常规混凝土设备基础的安装要求，安装时需保证支腿水平度偏差不超过千分之二，避免运行时因罐体偏载产生局部应力集中。罐体顶部采用标准法兰快开式人孔结构，人孔配备快开锁紧装置，无需大型吊装工具即可完成滤料更换、内部检修作业，人孔旁预留排气阀接口，可在设备投用前快速排尽筒内空气，避免气阻影响过滤效率。筒身侧壁根据不同直径规格，分层设置介质进出口、压力表接口、取样口与排污口，接口位置经过受力校核，避开筒身环向与纵向焊缝区域，降低接口处应力开裂风险；下封头采用10%折边碟形封头结构，相比标准椭圆形封头加工难度更低，同时在3Bar的额定工作压力下，封头应力分布均匀，底部设置的排污口可完全排尽筒内残留介质与滤渣，避免积液腐蚀筒体。设计过程中，三款罐体采用统一的模块化设计思路，除筒身直径与对应接口数量、支腿间距存在差异外，人孔组件、支腿结构、封头曲率、法兰密封面形式均采用通用化参数，既可以降低生产制造时的零部件备货成本，也方便后期运维时的备件替换。筒身内部可适配不同精度的滤篮、滤料层或者滤芯组件，可根据实际处理介质的杂质粒径、温度、腐蚀特性更换适配的过滤内件，无需改动罐体主体结构。罐体表面做钝化处理，可适配多数中性、弱酸碱介质的过滤工况，支腿与筒体连接位置增设加强筋板，满焊后做打磨探伤处理，保证承压状态下的结构强度。设备安装时需在支腿与基础之间加装减震垫，降低流体进出时产生的振动传递，外接管道需设置独立支撑，避免管道重量直接作用于罐体接口造成焊缝开裂。日常运行时可通过筒身预留的压力表接口实时监测进出口压差，当压差达到设定阈值时即可停机更换滤料或者清理滤渣，顶部人孔的锁紧结构配备安全联锁装置，只有当筒内压力完全泄放后才能开启人孔，避免误操作带来的安全风险。
