3英寸球墨铸铁Y形管路过滤构件

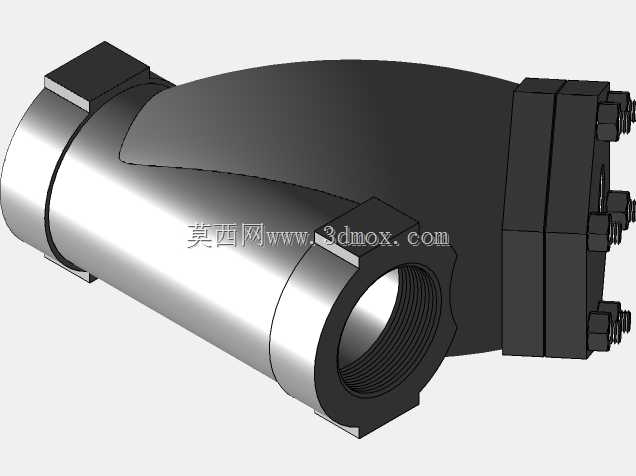

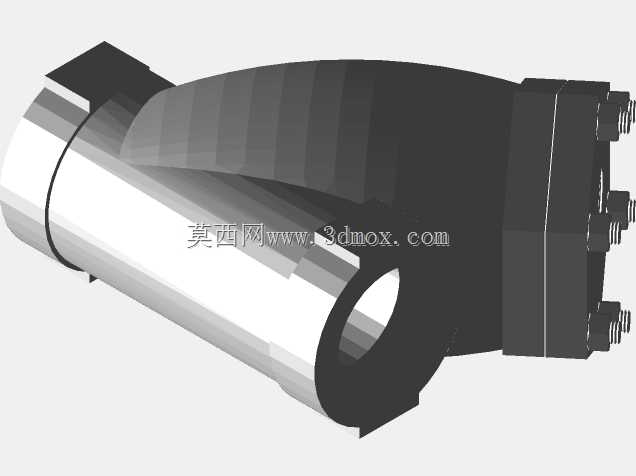

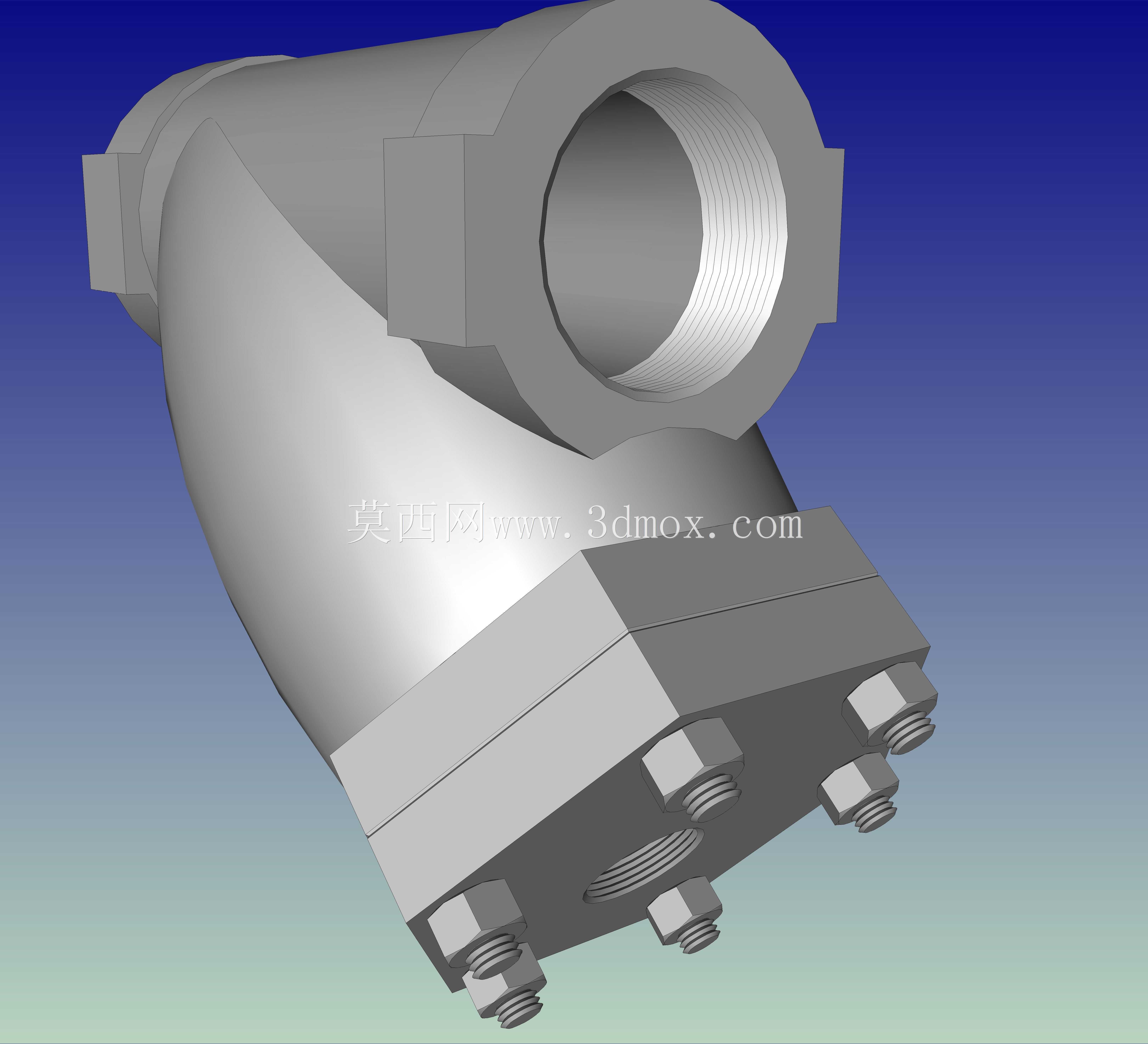

在化工、市政给排水、暖通循环水等管路系统中，Y形过滤构件是保障下游阀件、仪表、泵体稳定运行的核心前置部件，这款3英寸规格的球墨铸铁Y形滤网，适配公称通径3英寸的内螺纹连接管路，安装时需注意流体流向与阀体箭头标识一致，预留滤网拆卸端的操作空间，避免后期维护时无法拆洗滤网。从结构设计来看，整体采用Y型斜置滤腔布局，相比直通式过滤器，流体经过时的局部阻力损失更小，斜向设置的滤筒可以在不截断管路主流道的情况下，通过拆卸下端端盖完成滤网的冲洗或更换，日常运维效率更高。主体材质选用球墨铸铁，相比普通灰铸铁具备更高的强度与抗冲击性能，能承受中等压力等级的管路工况，适配氨类等无特殊强腐蚀的无水介质输送场景，端盖与本体采用螺栓紧固连接，密封面做平整加工，可搭配适配密封垫实现无泄漏装配，两端的内螺纹接口符合常规管螺纹标准，能直接与同规格的管道、阀件螺纹旋合安装，无需额外焊接转接件。建模过程中，对滤腔的流道做了顺滑过渡处理，避免流体在腔体内形成涡流滞留区，减少杂质沉积在腔壁的概率，滤网的支撑结构做了加强筋设计，避免流体压差过大时滤网变形破损，端盖上的螺栓布局均匀分布，保证紧固时密封面受力均匀，不会出现偏压泄漏的问题。实际选型时，需要匹配管路的公称压力、介质特性来确认适配性，安装位置通常选在减压阀、泄压阀、流量计或者水泵的入口端，用来截留介质中的焊渣、氧化皮、砂石等固体杂质，避免杂质卡涩阀件密封面、磨损泵体叶轮或者堵塞仪表测量通道，保障整个管路系统的长期稳定运行。这款模型完整还原了产品的外形结构、接口尺寸、连接细节，可直接用于管路系统的装配干涉检查、运维模拟演示，也可作为同类型过滤产品改型设计的参考基础，建模时严格遵循实际产品的安装边界尺寸，确保虚拟装配时的尺寸匹配度，不会出现安装空间预留不足的问题。
