地坪适配三储水罐组合排布结构设计

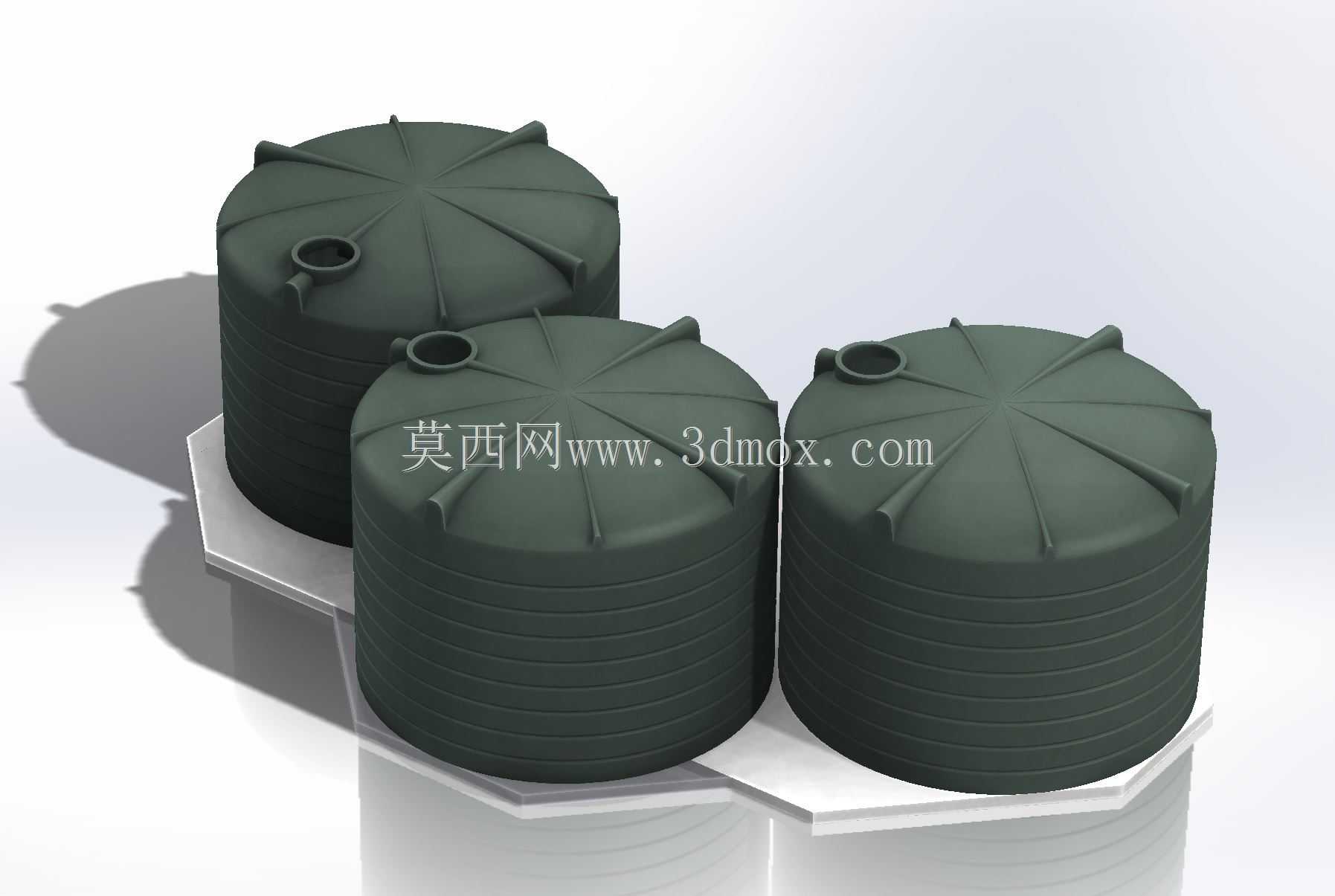

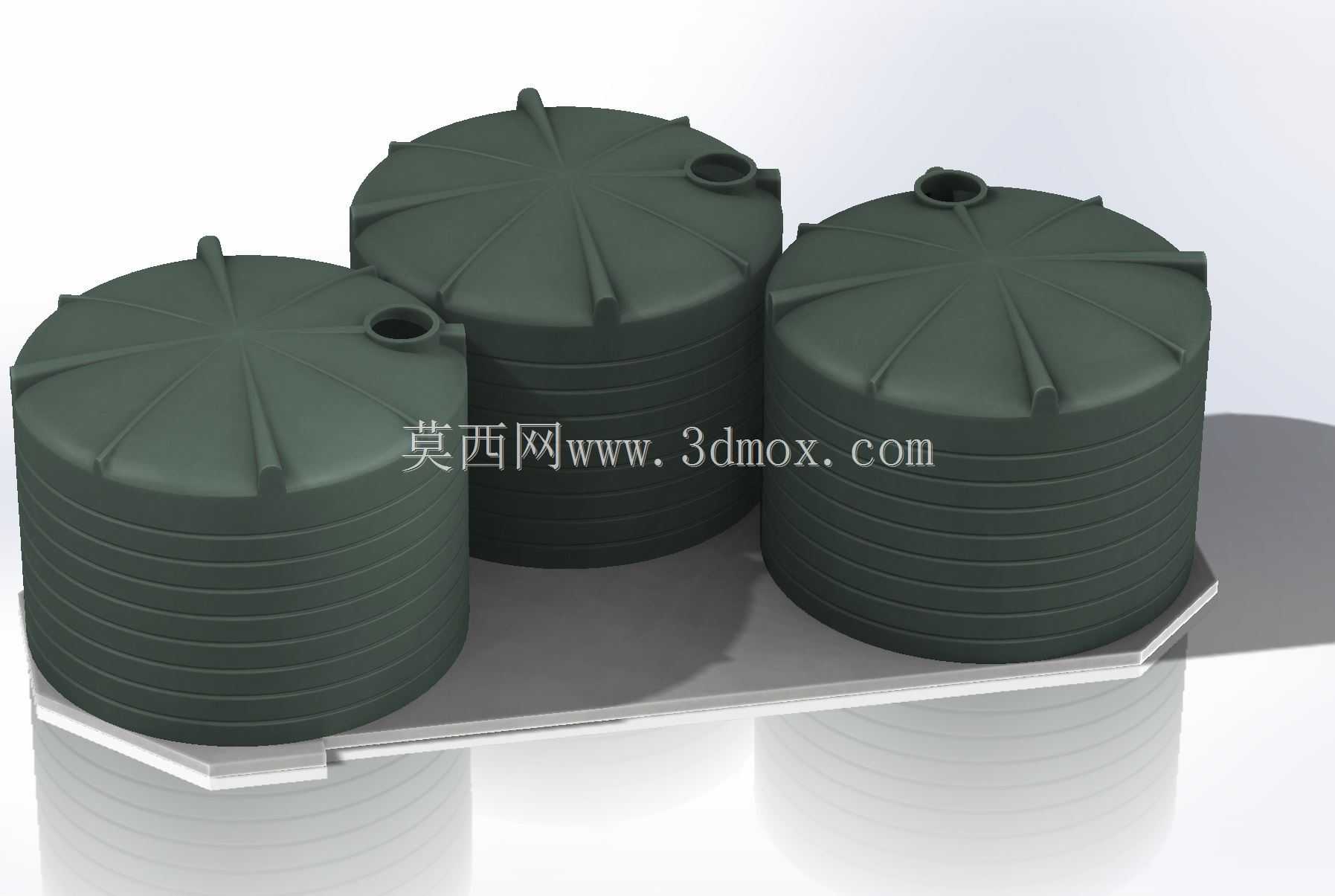

这套三罐体组合排布方案，核心针对现有工业地坪的改造场景设计，解决存量场地新增储水单元时的混凝土施工量压缩问题。三个立式圆柱形储水罐采用共用多边形拼接底座承载，底座轮廓完全贴合三个罐体的外圆相切边界，没有多余外伸结构，最大限度压缩整体占地投影，避免额外浇筑混凝土拓展地坪面积。

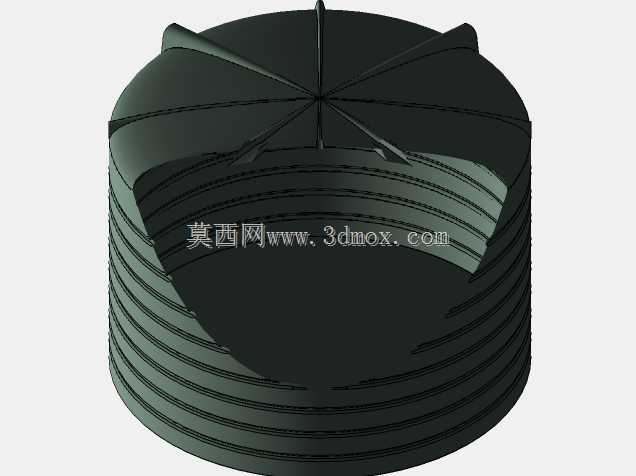

罐体本身采用滚塑成型的立式PE储水罐通用结构，顶部设置辐射状加强筋提升顶面承压能力，避免满水状态下罐顶变形，每个罐体顶部预留一个进出水口，可根据管路走向灵活调整接入方向。排布时没有采用常规的直线并排布局，而是采用三角错位排布，三个罐体两两相切，中心连线构成等边三角形，这种布局一方面让整体重心更集中，降低地坪局部载荷压强，另一方面在三个罐体之间预留出了均匀的操作间隙，可供阀门安装、管路接驳、后期维护操作使用，不会出现罐体贴死无法操作阀门的问题。

设计过程中优先匹配了用户已有的两个罐体配套垫座，新增第三个罐体的垫座与原有垫座做一体化拼接处理，拼接处做平齐过渡，避免垫座之间出现高差导致罐体倾斜。排布时特意校核了每个罐体水口到边缘的通道宽度，确保后期接入水泵、控制阀门时，管路可以顺直排布，减少弯头数量降低流阻，同时预留出阀门操作的手部空间，不需要额外挪动罐体即可完成阀门启闭、管路拆装作业。

从安装边界来看，整体组合的外轮廓最大尺寸完全控制在现有地坪的可用范围内，最外侧罐体的外壁到地坪边缘预留了足够的巡检通道宽度，不需要破坏原有地坪的边缘结构，也不需要额外做地坪延伸浇筑。罐体底部的垫座高度统一，保证三个罐体的安装标高一致，避免出现液位差导致的自流管路排液不畅问题。每个罐体的顶部加强筋结构做了等距分布，既保证罐体结构强度，也不会干涉顶部管路的走向布置，水口位置统一朝向组合体的外侧操作通道方向，减少管路在罐体间隙内的穿插长度，降低后期管路漏液的排查难度。

这种排布方案同时兼顾了存量场地的适配性、后期运维的操作便利性，以及管路系统的布置合理性，在有限的地坪空间内实现了三个储水单元的紧凑安装，同时没有牺牲设备的操作维护空间，适合厂区储水系统扩容、现有场地改造类的储液单元布置场景，也可作为同类多立式罐体排布的参考结构，可根据实际罐体直径、场地尺寸调整中心距参数，适配不同规格的储水罐安装需求。
