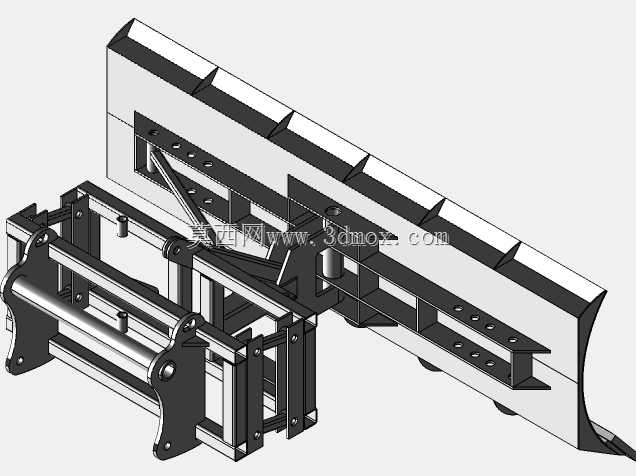

重型推雪铲机械结构三维设计

这套推雪铲结构主要适配于冬季道路除雪作业场景，可挂载于轻型货车、装载机、专用除雪车辆前端，完成城市主干道、小区支路、厂区园区道路、机场停机坪等区域的积雪推除作业，针对厚度150mm以内的浮雪、压实薄雪层都能实现高效清理，相比人工除雪作业效率提升数十倍，是北方冬季道路养护、应急保通的核心配套机具。从结构设计来看，整体采用模块化分层设计思路，最前端的弧形铲板采用多段式拼接结构，每段铲板背后都设置了独立的弹性避让支撑，当作业过程中遇到路面凸起的井盖、减速带、道钉等障碍物时，单段铲板可独立向后翻转避让，避免刚性碰撞造成铲板变形或者连接结构断裂，越过障碍物后在支撑弹簧的作用下自动复位，保证铲面始终贴合路面。铲板背部设置了多组三角加强筋板，沿铲板长度方向均匀排布，筋板与铲板、背部横梁之间采用满焊连接结构，可承受推雪作业时积雪带来的持续侧向推力，避免长时间大负载作业出现铲板中部弯折变形的问题。中部的机架总成采用双层框架结构，上层为与挂载车辆连接的挂装架，预留了多组标准安装孔位，可适配不同车型的前端挂载接口，挂装架与下部铲架之间设置了四组平行连杆机构，保证铲板在升降过程中始终保持垂直作业姿态，不会出现铲面角度偏移导致的漏雪问题。平行连杆的铰接点全部采用自润滑衬套配合销轴的连接结构，可在低温多冰雪的环境下长期作业无需频繁加注润滑脂，降低冬季维护成本。机架下部设置了横向的支撑辊轴，作业时辊轴贴合路面滚动，一方面可以限制铲板的下探深度，避免铲刃刮伤沥青路面表层，另一方面可以将铲板与路面之间的滑动摩擦转为滚动摩擦，降低作业时的行驶阻力，减少挂载车辆的动力损耗。铲板整体长度覆盖常规单车道作业宽度，安装后整机前端伸出长度控制在合理范围内，不会影响车辆的正常转向与行驶通过性，铲刃部分采用可更换的耐磨钢条设计，通过沉头螺栓固定在铲板最下端，当铲刃磨损到极限位置时，仅需拆卸螺栓更换耐磨条即可，无需整体更换铲板主体，大幅降低后期使用成本。整体结构的受力点全部做了加厚处理，所有连接螺栓都采用防松设计，避免低温震动环境下出现螺栓松动脱落的问题，可满足-30℃环境下的连续除雪作业需求。
