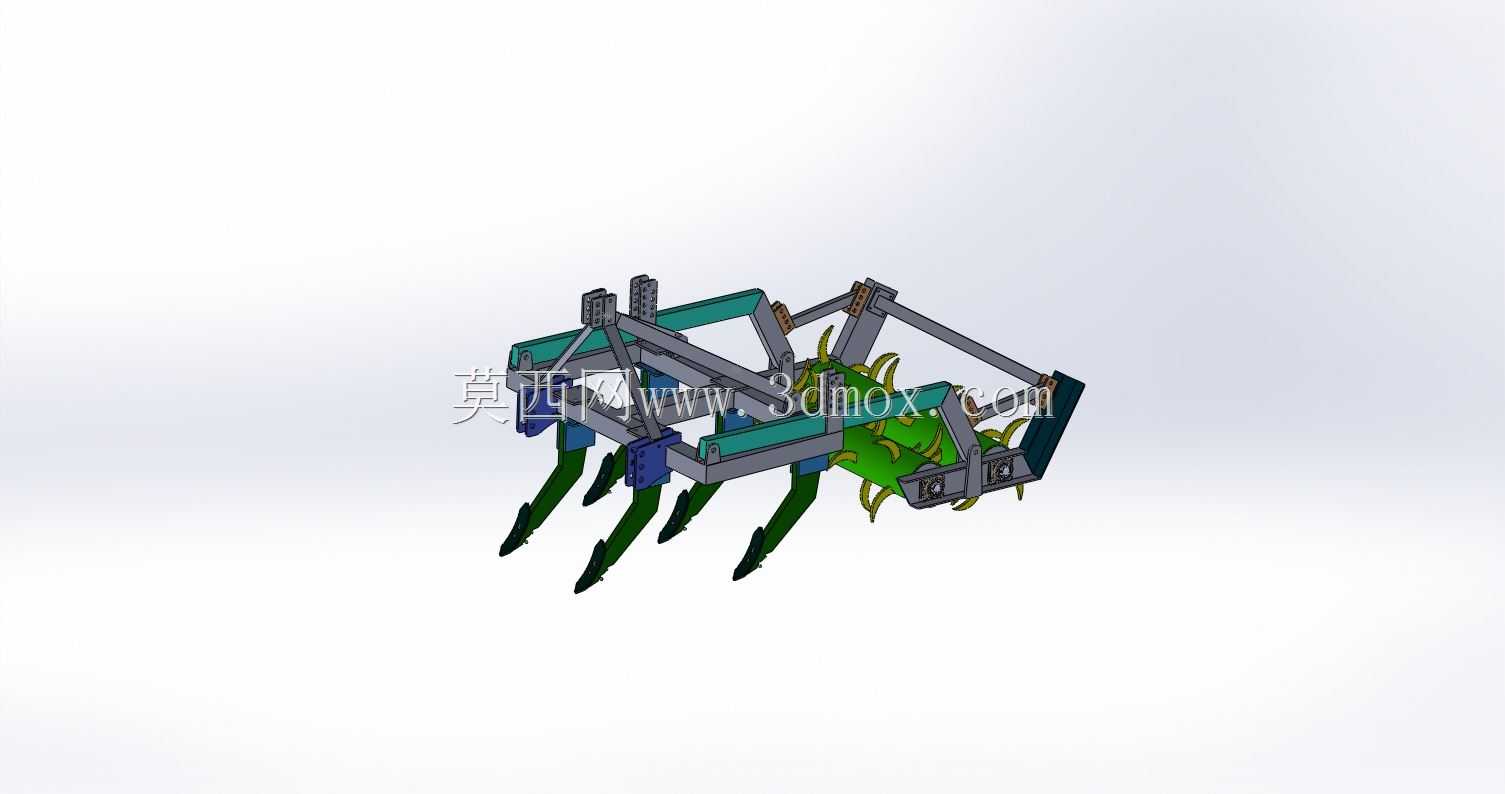

农用凿方作业设备凿犁结构设计

这类凿犁结构主要适配丘陵、平原地带的农田凿方作业场景，在土地规整、田埂修整、垄沟成型这类农事作业里承担核心切削成型功能，区别于普通翻耕犁体，它的作业端采用了直面切削配合侧方挤压的成型结构，能在行进过程中一次性完成土壤切削、侧壁压实、沟型规整的工序，不需要后续人工修整沟壁，大幅降低农田规整环节的人工投入。从结构设计逻辑来看，整个作业部件采用了模块化的挂载思路，主挂载架预留了标准三点悬挂接口，能适配多数主流农用拖拉机的后悬挂输出位，安装时不需要额外改装挂载点位，作业端的切削刃角度做了17度的倾角设计，这个角度是结合不同质地土壤的切削阻力反复调校的，在黏重黑土、沙壤土两类常见耕作土壤里都能保持稳定的切削入土性能，不会出现刃口兜土、行进阻力骤增的问题。设备的侧向成型板做了可调节的螺栓固定结构，能根据实际作业需求调整凿出沟型的宽度尺寸，调节范围覆盖20厘米到45厘米的常用农田沟宽，适配灌溉渠预留、作物定植垄沟、田间排水毛沟的不同尺寸需求，成型板的表面做了圆弧过渡处理，能在挤压沟壁的时候把切削下来的松散土壤顺着弧面导流到沟沿位置，不会出现土壤回落堵塞成型沟的问题。主支撑梁采用了箱型截面结构，相比传统的角钢焊接梁，抗扭性能提升了40%以上，在碰到土壤里的碎石、作物残留根茬的时候，不会因为瞬间冲击载荷出现梁体变形的问题，切削刃部分采用了可更换的硬质合金镶片结构，刃口磨损后只需要更换镶片，不需要整体更换作业端部件，降低了设备的长期使用维护成本。整个设备的作业深度调节通过挂载架上的限位螺栓实现，调节范围在15厘米到35厘米之间，能匹配不同作物根系生长的土层深度需求，作业时的行进速度建议控制在每小时3到5公里，这个速度区间下成型的沟壁垂直度能保持在95%以上，沟底平整度误差不超过2厘米，完全满足农田水利、作物定植的作业精度要求。在结构布局上，设备的重心尽量贴近拖拉机悬挂点位置，减少作业过程中悬挂系统的偏载力矩，避免长时间作业导致拖拉机悬挂臂的异常磨损，各个转动连接部位都预留了润滑注油点位，日常维护时不需要拆解结构就能完成润滑保养，适配农村地区的简易维护条件。
