小型轮式链传动精量播种作业装置

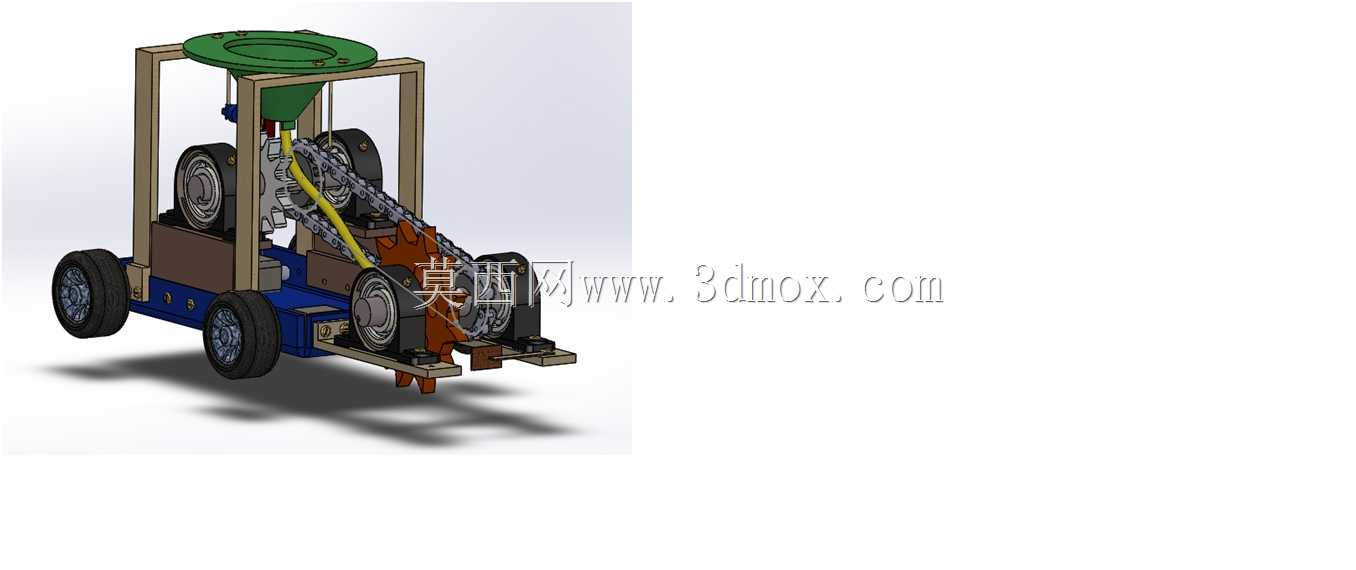

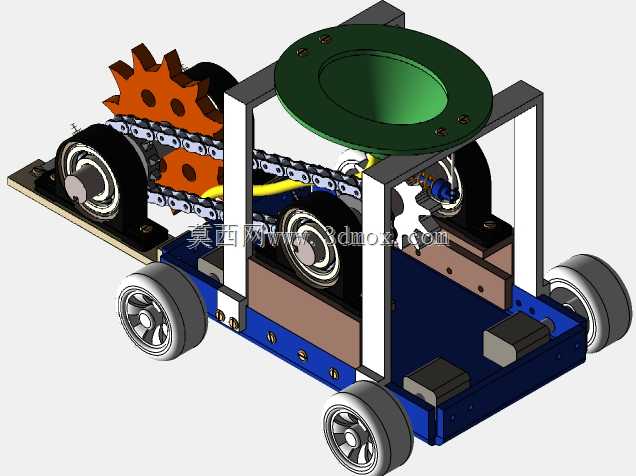

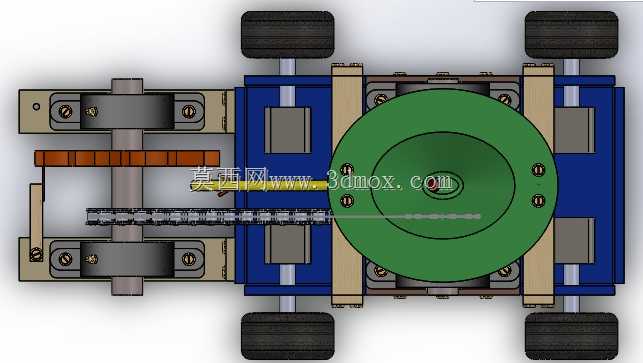

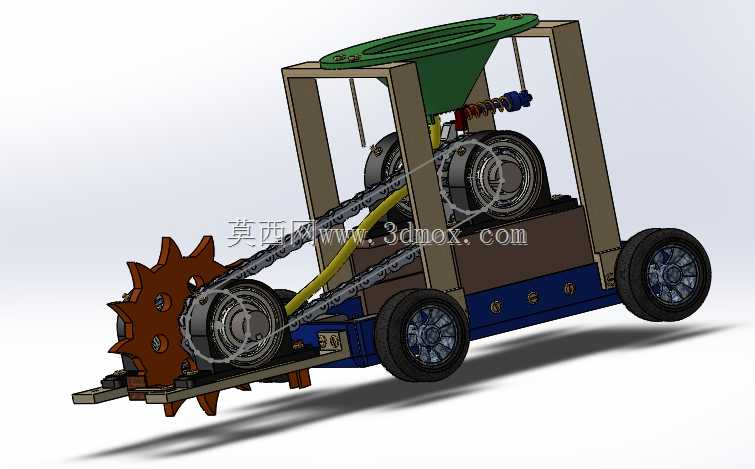

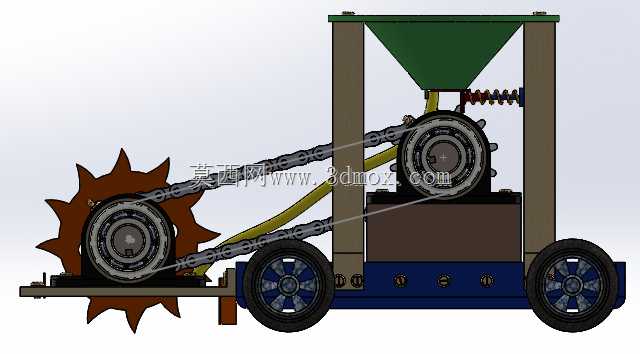

这款小型播种作业装置主要适配小地块、大棚、庭院菜园等非规模化连片种植场景，可完成小粒蔬菜种子、谷物种子的单行精量播种作业，替代传统人工撒播、点种的低效模式，降低田间作业的劳动强度。整机采用四轮轮式行走布局，行走轮采用橡胶包覆结构，在松软耕整后的土壤上行走时不易下陷，同时可通过行走轮的转动为排种机构提供动力输入，无需额外配置独立驱动源即可完成排种动作，结构紧凑且能耗极低。上部设置法兰连接式种箱，种箱采用锥面收口结构，可保证种子依靠自重顺畅流向排种机构，避免出现种子架空、断流的问题，法兰连接结构也方便种箱的拆卸清理，在更换不同品种种子时可快速完成种箱内部的残留种子清理，避免不同品种种子混杂。排种机构采用槽轮式结构配合链传动组件，链轮与链条的传动比经过匹配计算，可保证行走轮行进距离与排种轮转数对应匹配，实现株距稳定的精量排种，链条外侧设置张紧结构，长期使用出现链条松弛时可快速调整张紧度，避免传动跳齿导致的排种量不均、株距错乱问题。机架采用铝型材与板材拼接的框架结构，整体安装边界控制在小尺寸范围内，可在狭窄的垄沟间灵活转向，底盘下部预留了安装开沟器、覆土板的接口位置，可根据实际作业需求加装对应附件，完成开沟、播种、覆土的连续作业。两侧的立式支撑柱承担种箱与上部传动组件的载荷，将载荷均匀传递到底盘框架上，底盘上预留的电池安装位可根据需求加装小型驱动组件，升级为自走式作业装置，无需人力推行即可完成作业。排种口位置设置导种管接口，可引导种子准确落入种沟内，避免种子被风吹散或落种位置偏移，传动区域的链轮、链条均做了外露防护设计的预留位，可加装防护壳避免田间杂草、泥土卷入传动结构造成卡滞。整机的零部件多采用标准件拼接，加工与装配难度低，维护时更换易损件的成本低廉，适合小型种植户、农业科研试验田的小范围播种作业使用，可根据不同作物的播种株距要求，更换不同齿数的链轮调整传动比，适配不同作物的种植农艺要求。
