开放式农业食品计算控制装置结构设计

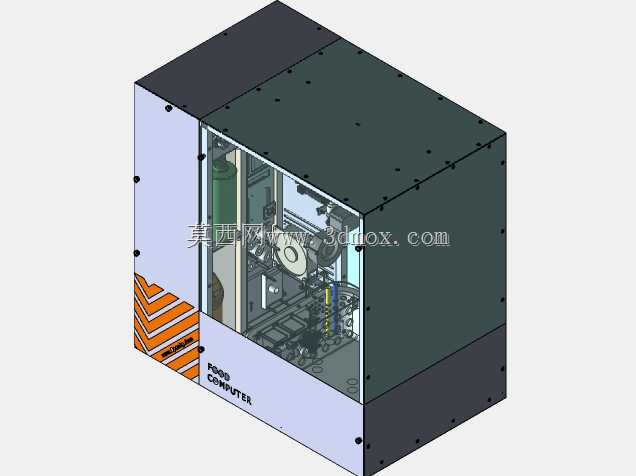

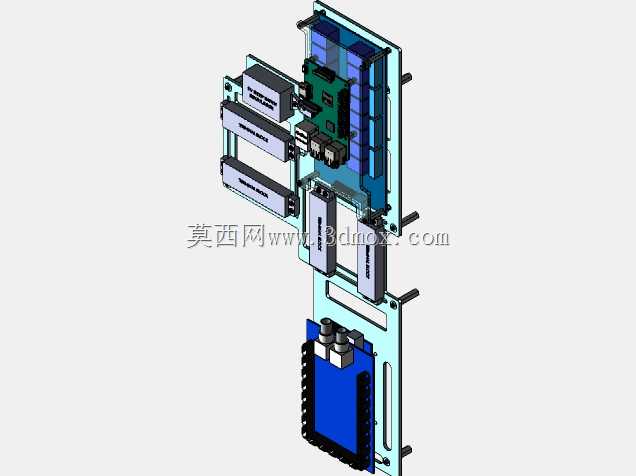

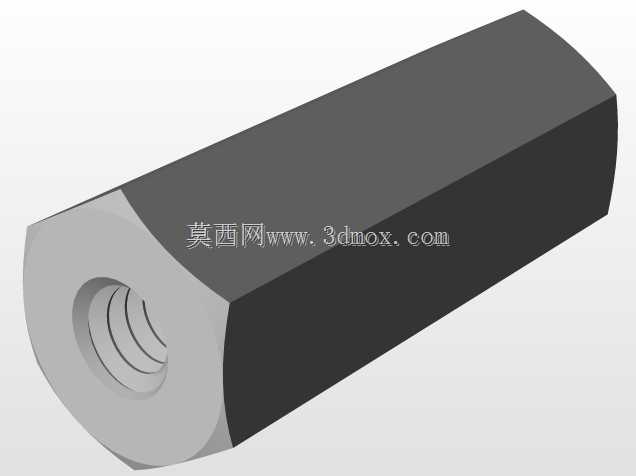

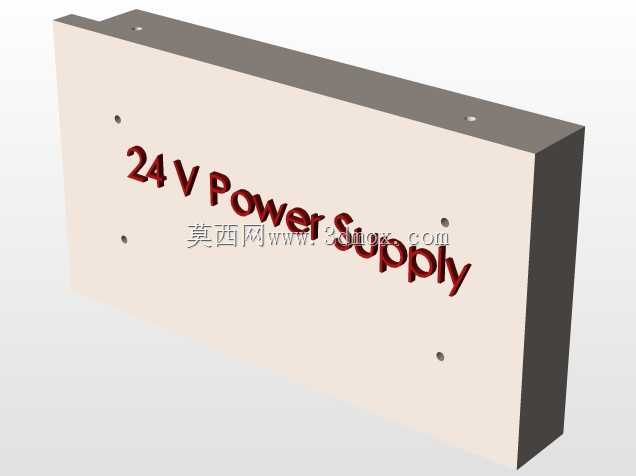

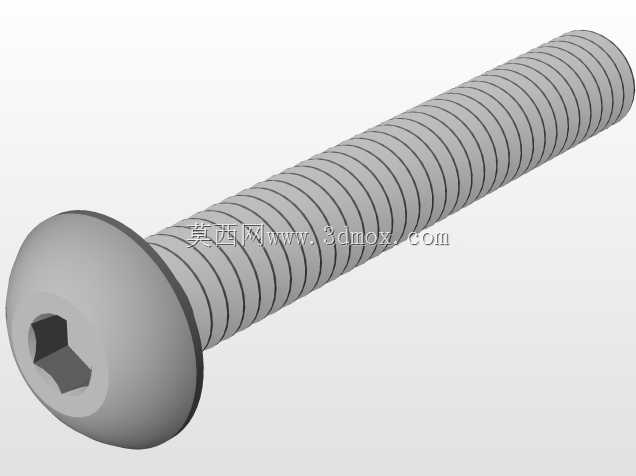

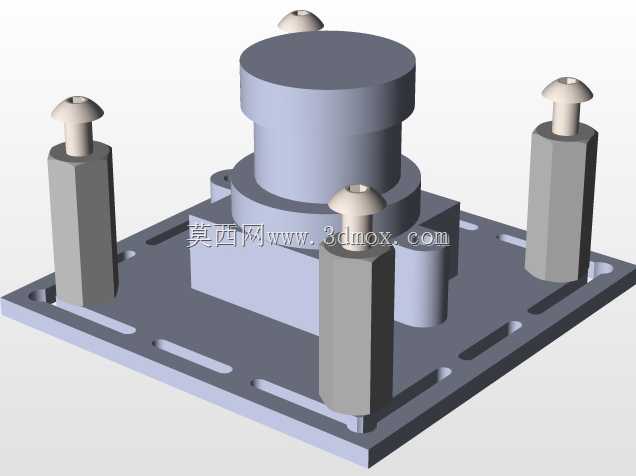

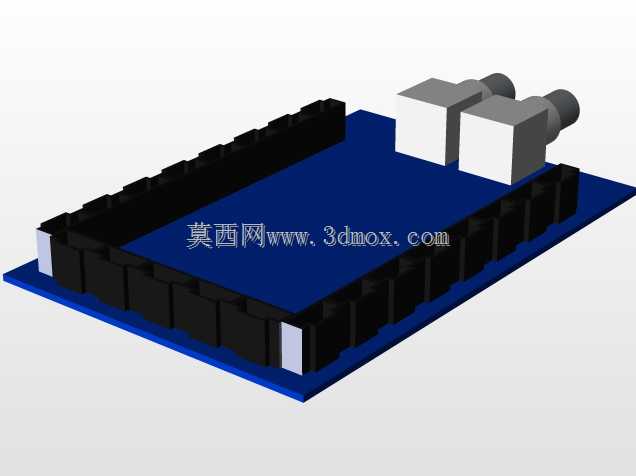

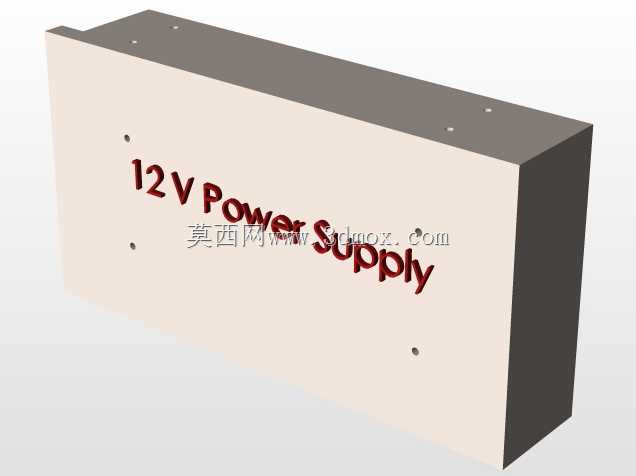

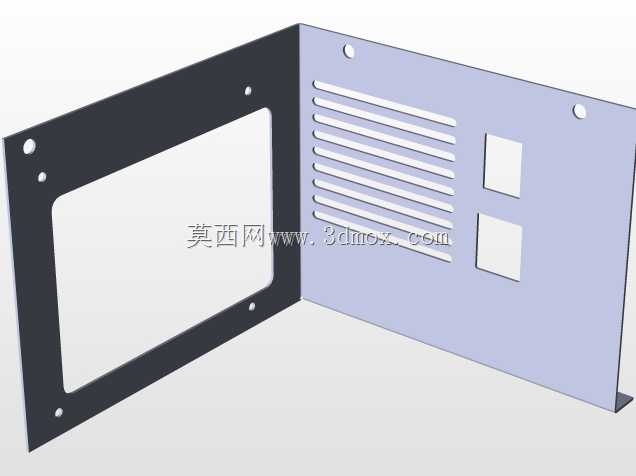

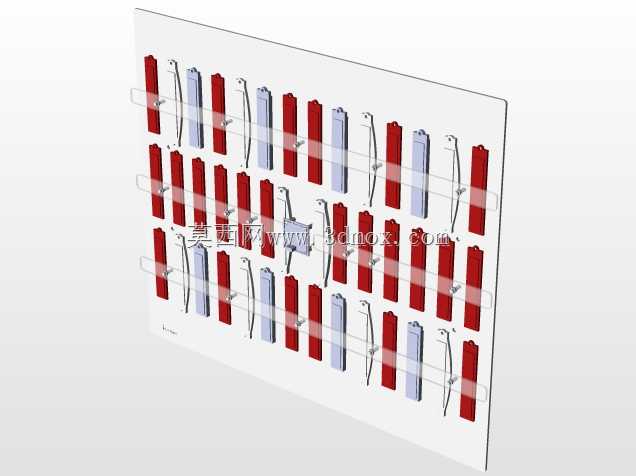

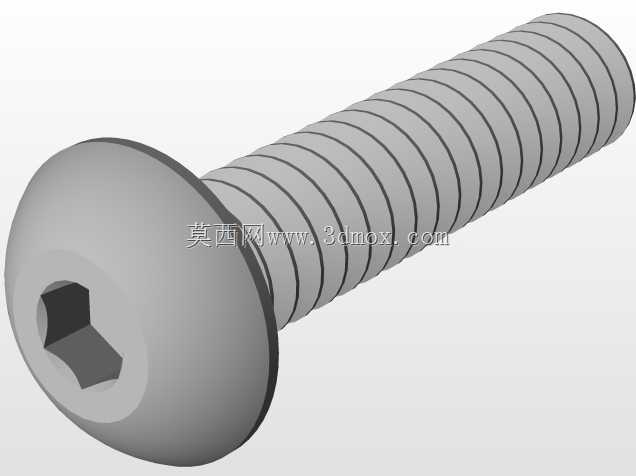

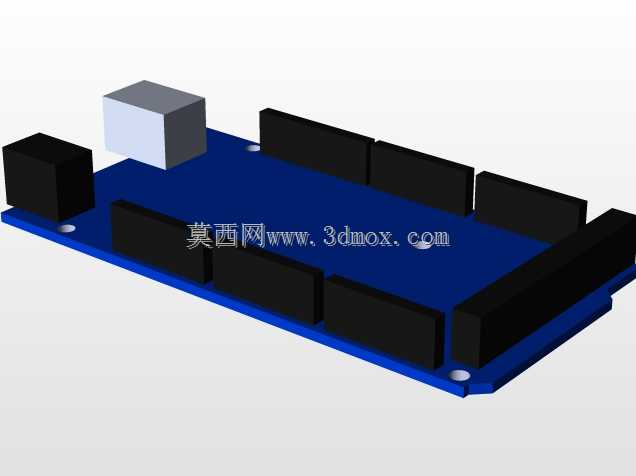

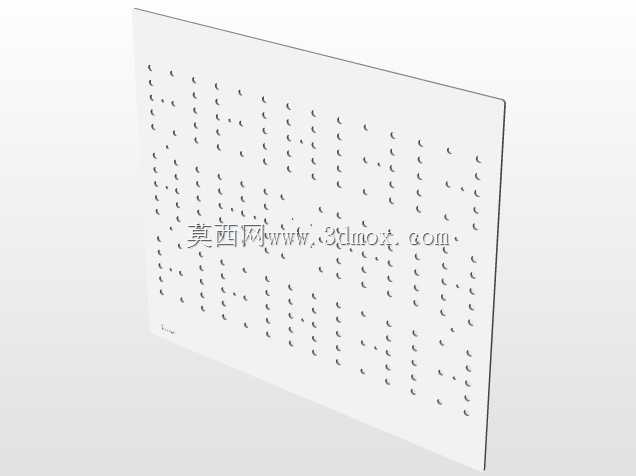

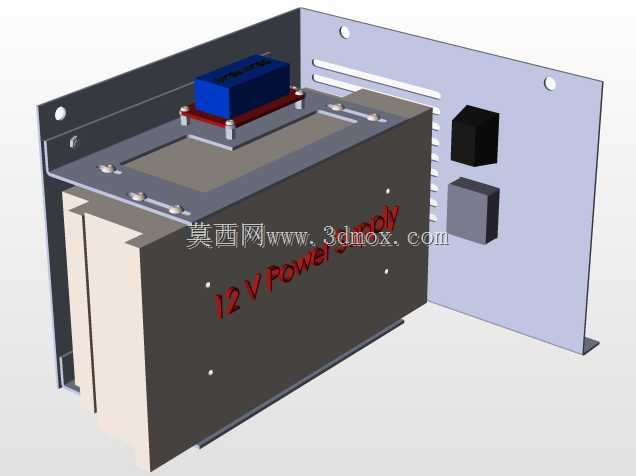

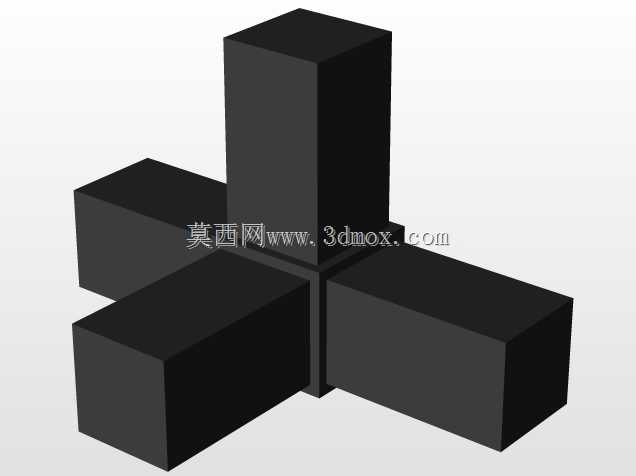

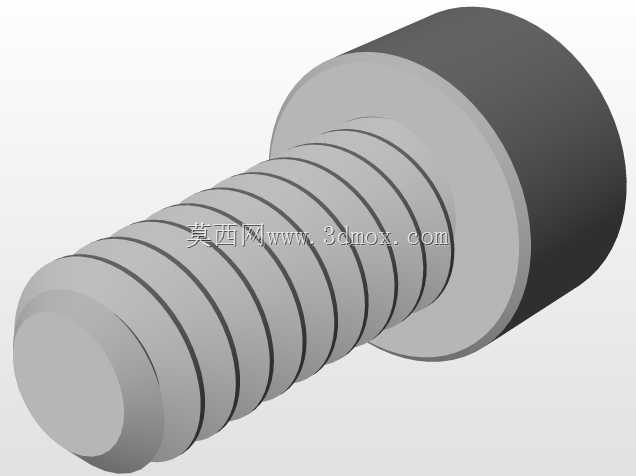

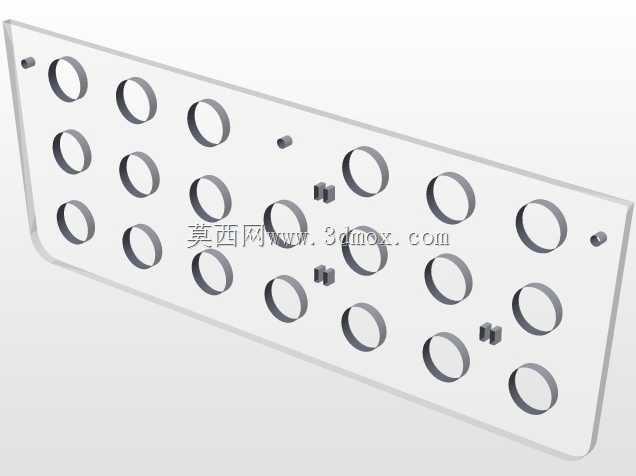

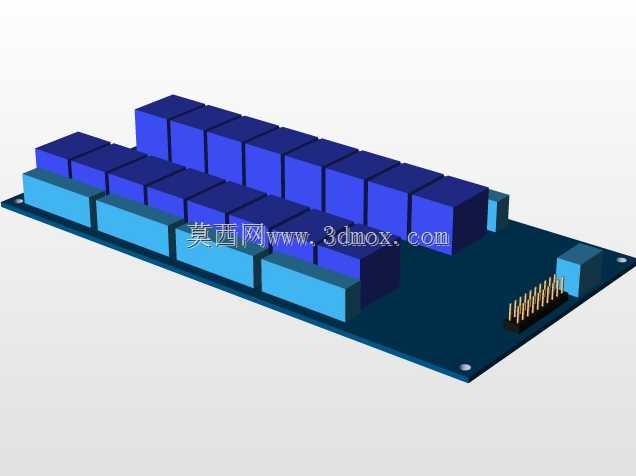

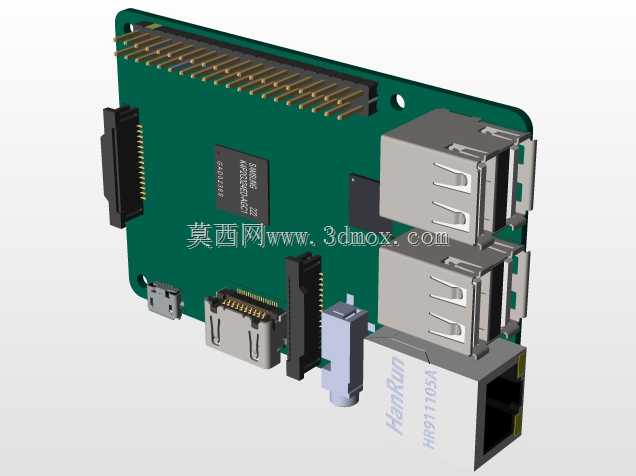

这套装置主要面向农业生产场景下的食品加工环节做数据采集与运算控制，可直接搭载在小型食品加工产线的侧装支架上，适配露天农场旁的初加工工位、小型涉农食品作坊的生产线边部署需求，能完成加工过程中的物料参数采集、工序逻辑控制、运行数据本地运算等工作，替代传统分散布置的多个独立控制模块，减少现场布线的杂乱问题。从结构设计来看，整体采用竖置分层排布的思路，最下方设置独立的供电模块安装位，预留了标准接线端口与散热间隙，供电模块外侧做了绝缘防护挡板，避免现场加工产生的水汽、粉尘直接接触供电触点；中部为镂空安装背板，所有功能板卡通过铜柱螺接固定在背板上，不同功能的板卡之间预留了足够的走线路径与插拔操作空间，日常维护时不需要完全拆解整体结构，就能单独更换故障板卡；上部设置多组扩展模块安装位，可根据实际加工需求选配不同的采集、通讯模块，适配不同品类食品加工的参数采集需求。安装边界方面，整体竖置布局的宽度控制在单组工业铝型材支架的安装范围内，背板上预留了多组标准安装孔位，可直接固定在4040系列铝型材搭建的设备机架上，不需要额外做转接支架；深度方向上所有外接插头的插拔空间都做了预留，安装后不会出现插头与周边设备干涉的问题，设备后侧与机架的间隙预留了15mm的走线空间，方便电源线、信号线的规整布置。功能特性上，所有板卡的接口都朝向外侧布置，现场接线时不需要探入设备内部操作，每个模块的固定位置都做了定位凸台，装配时能快速对位，减少装配调试的时间；外壳部分采用透明亚克力防护板，既可以直观看到内部板卡的运行指示灯状态，又能阻挡加工过程中飞溅的碎屑、液滴落到板卡上，防护板通过快拆螺丝固定，日常清理时可以快速拆卸。设计过程中充分考虑了涉农加工场景的使用环境，没有采用精密的全封闭壳体结构，而是兼顾了散热、防护、易维护三个核心需求，所有结构件都采用常规的板材切割、螺接装配工艺，不需要开模就能完成制作，方便使用者根据自身需求做局部结构调整，适配不同的扩展模块尺寸；走线位置都设置了理线卡扣的安装位，装配完成后内部线路可以规整固定，避免设备运行过程中线路晃动导致的接口松动问题。
