卧式燃木供热炉结构设计方案

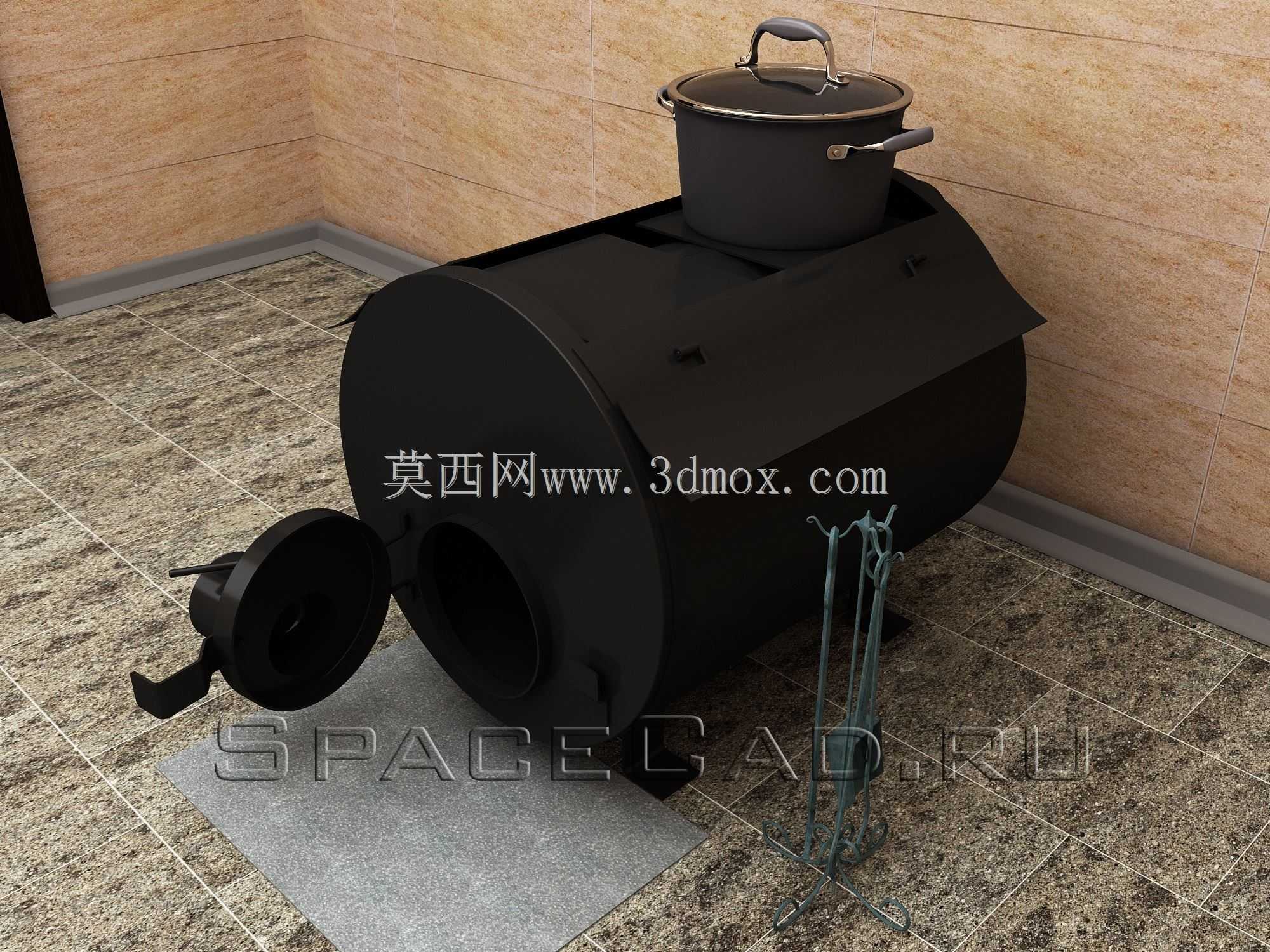

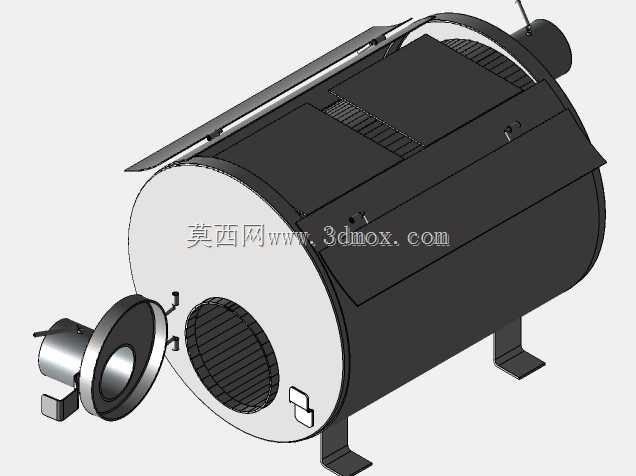

这款卧式燃木供热设备主要面向小型独立空间采暖、户外临时作业点供热、小型作坊烘干辅助供热等场景，可在无集中供暖、无燃气接入的区域提供稳定热源输出，适配独立民宿、野外施工值守点、小型农产品烘干作坊等对独立热源有需求的使用场景。设备采用卧式圆筒形炉体结构，这种结构设计首先考虑了燃烧过程中的热辐射均匀性，圆筒内壁可将燃烧产生的热量多角度反射至炉体水套或换热腔，相比方形炉体能减少热应力集中的问题，长时间高温运行下结构形变更小，使用寿命更长。炉体前端设置可开合的炉门结构，炉门配套观察视窗与锁紧卡扣，日常添柴操作时可快速开启，闭合后锁紧结构可保证炉腔密封性，避免漏烟与不必要的冷风渗入，保证燃烧效率；炉门旁侧预留的二次进风接口，可在燃烧过程中补充适量氧气，让木柴燃烧更充分，减少烟气中未完全燃烧的颗粒物排放。炉体顶部设置可调节的排烟挡板结构，可根据燃烧工况调整排烟通道开度，控制炉内负压大小，匹配不同木柴种类、不同供热功率需求下的排烟速率，避免排烟过快带走过多热量，或是排烟不畅导致烟气倒灌。炉体底部设置两个对称的支撑脚，支撑脚采用折弯钢板结构，安装时可直接通过螺栓固定在水泥基础或钢制支架上，支撑脚的高度预留了底部清灰的操作空间，日常维护时可从炉体底部的清灰口清理燃烧积灰，无需挪动整体设备。炉体侧方延伸的燃烧器接口，可适配外接点火装置或是辅助送风机，在低温环境下可快速引燃木柴，也可在需要快速提升炉温时辅助送风，加快升温速率。设计过程中重点考量了安装边界的适配性，炉体整体轴向长度控制在适配小型空间安装的尺寸范围内，径向直径兼顾了燃烧腔容积与安装占地的平衡，侧面突出的接口、顶部的挡板结构都预留了足够的操作空间，安装时无需额外切割改造周边围护结构，可直接对接排烟管道与供热循环管路。炉体外部的包覆结构采用隔热层加防护外壳的设计，运行时外壳表面温度控制在安全接触范围内，避免人员误触烫伤，同时减少不必要的热量散失，提升整体热利用效率。
