牵引式农林喷灌作业设备结构设计

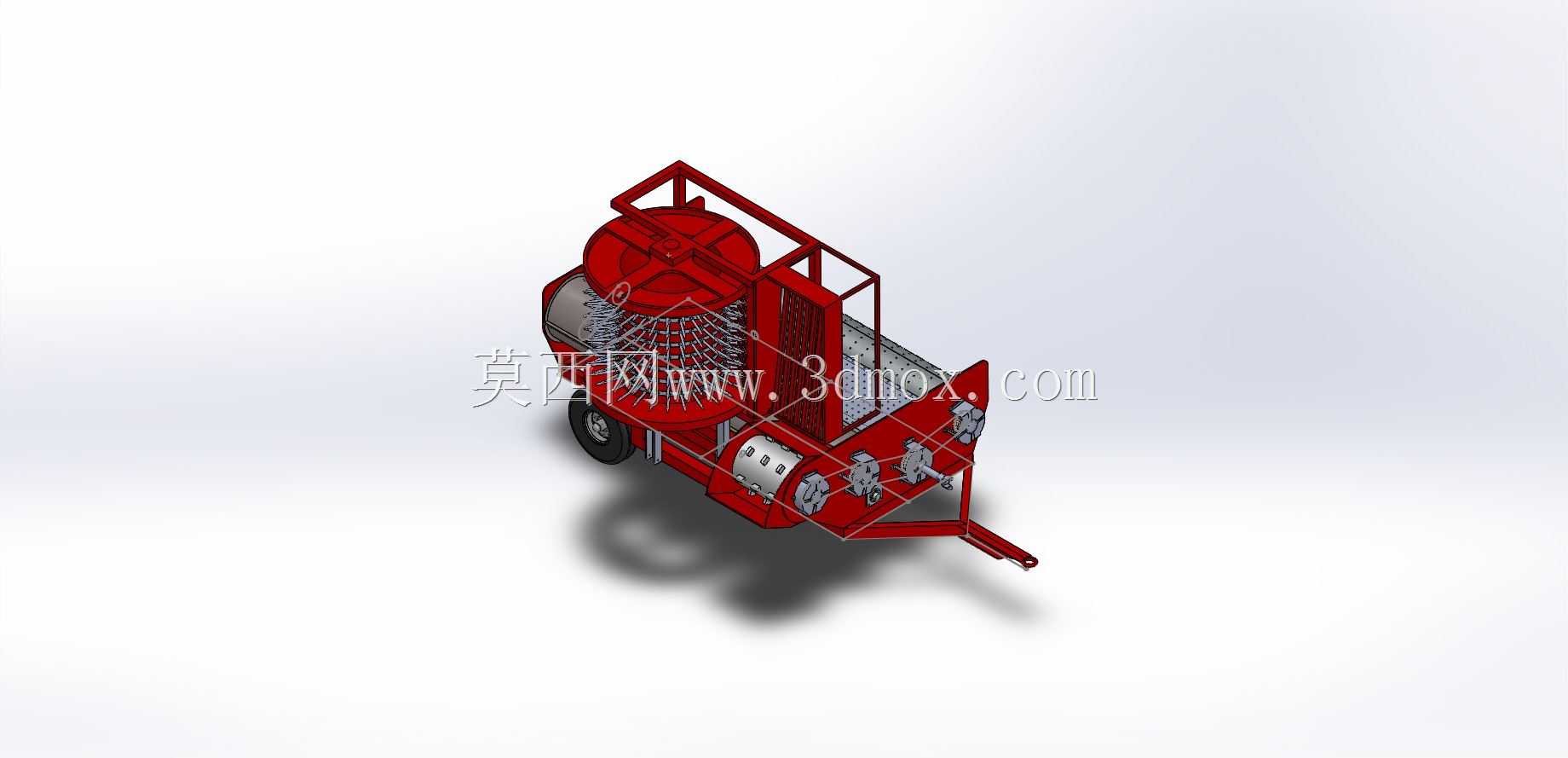

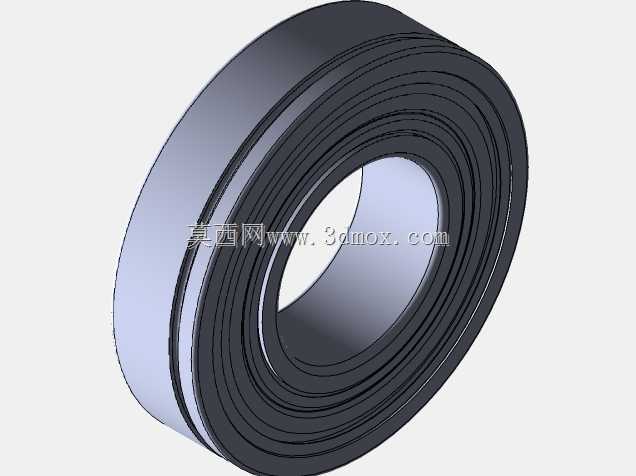

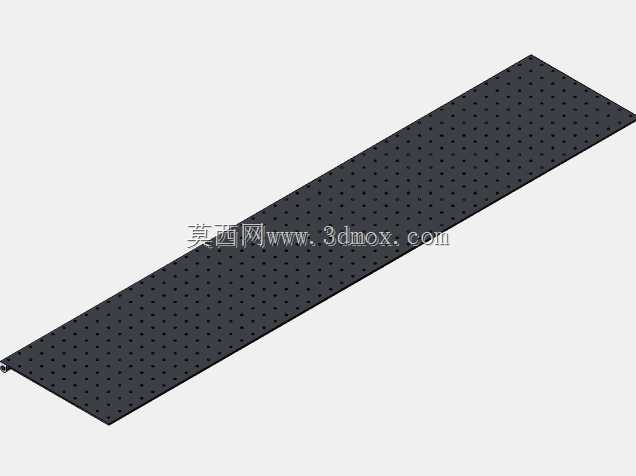

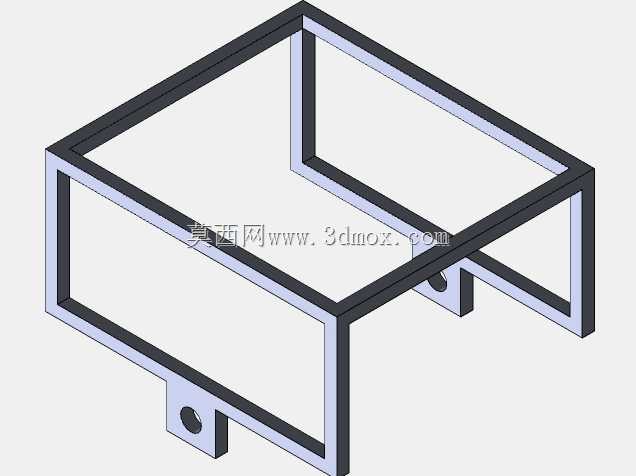

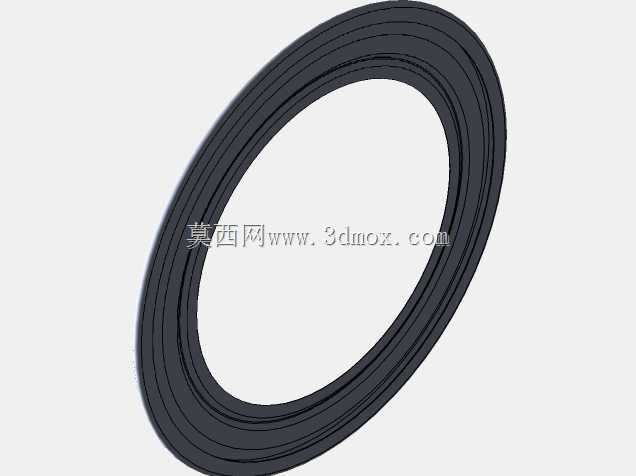

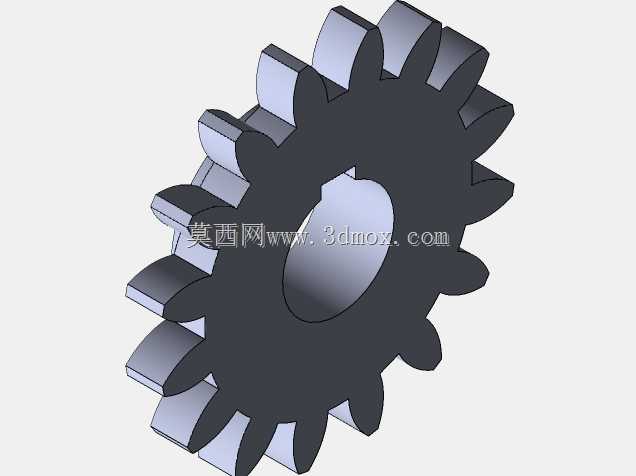

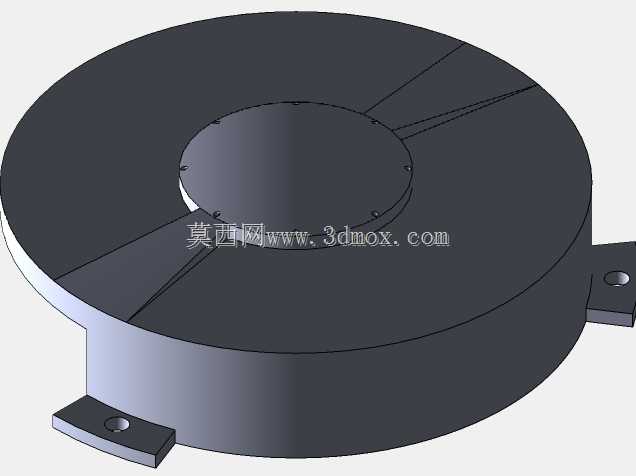

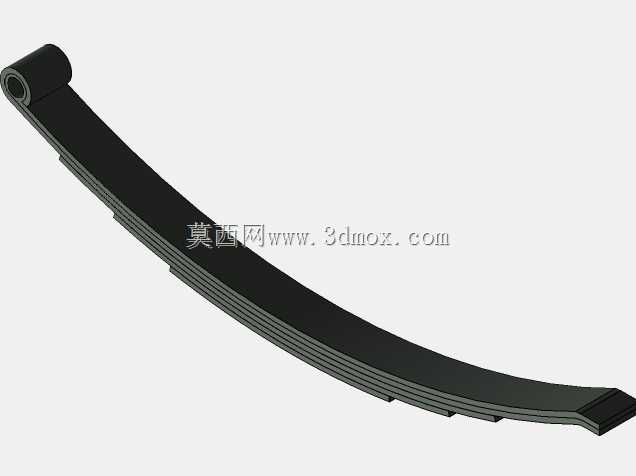

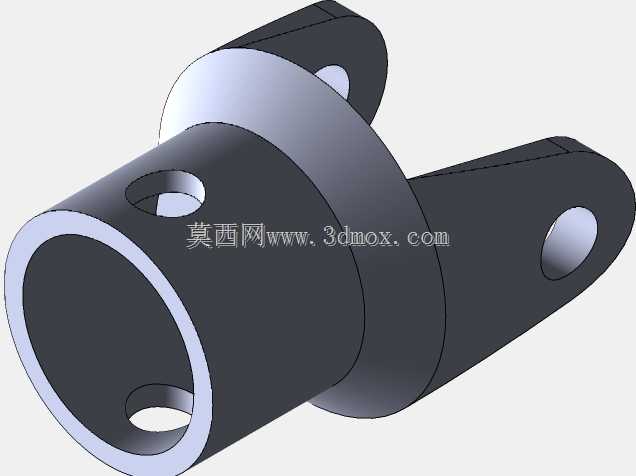

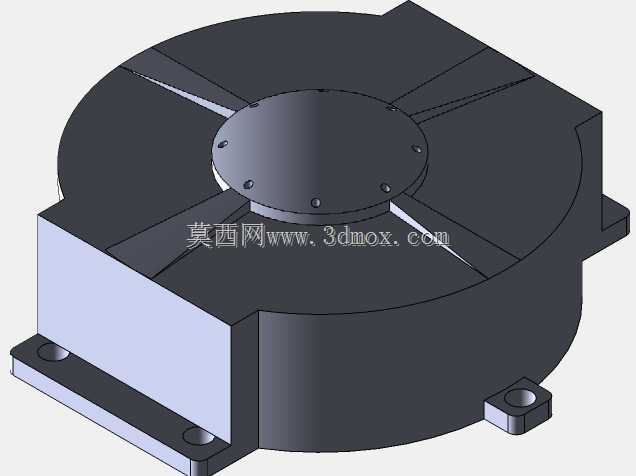

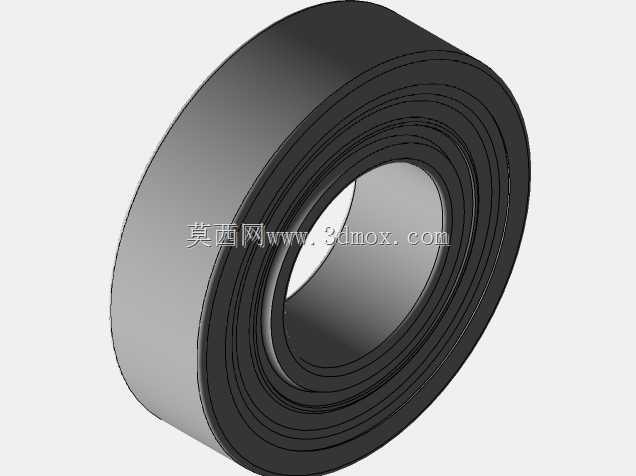

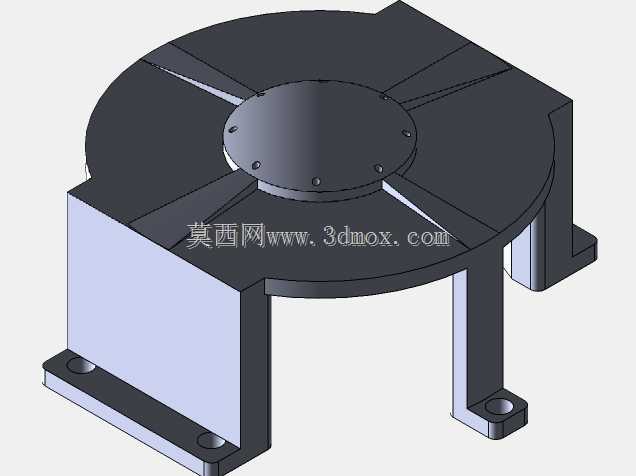

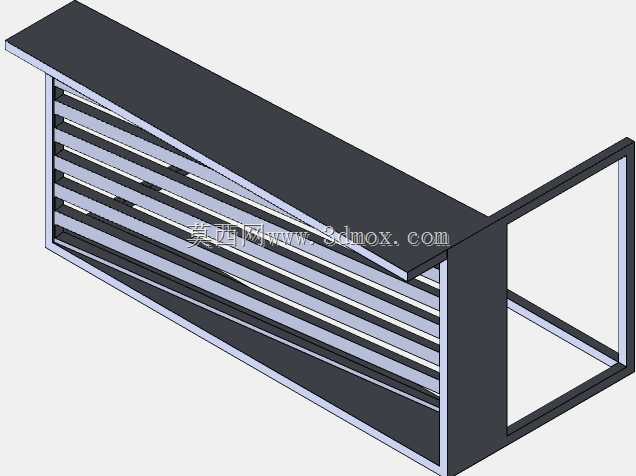

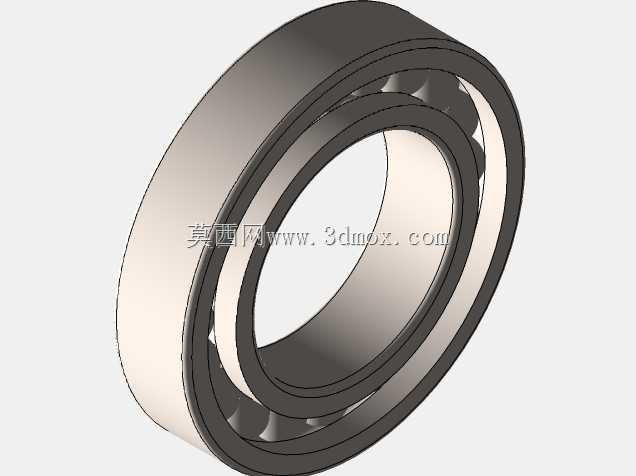

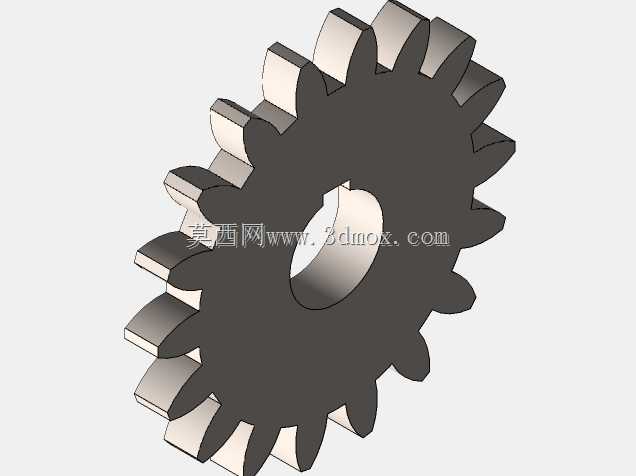

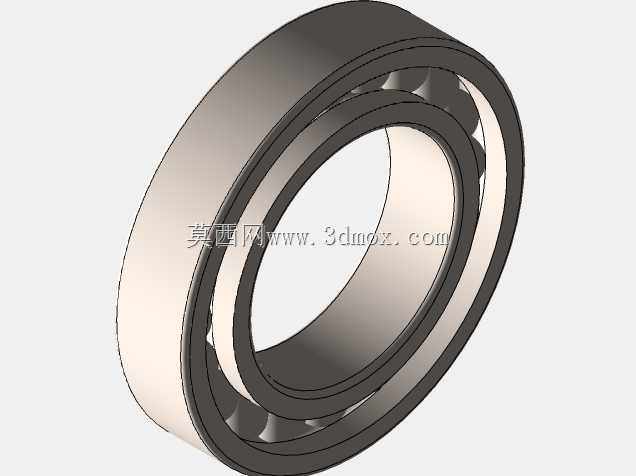

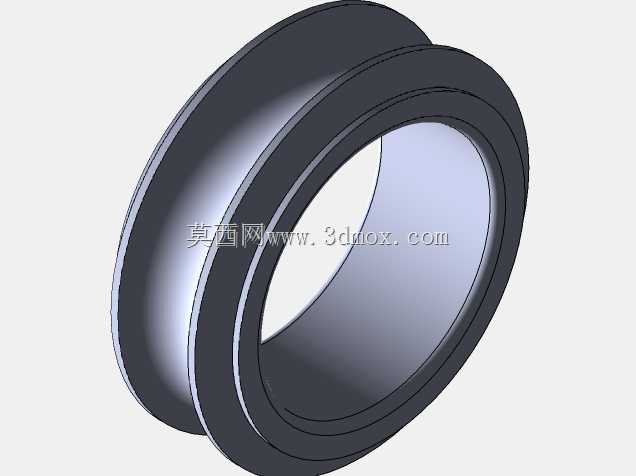

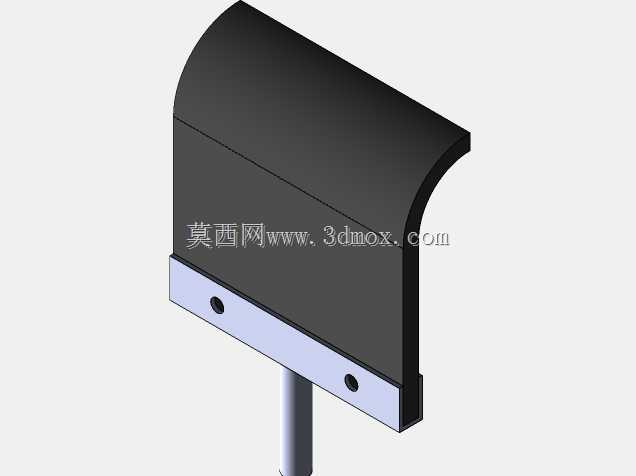

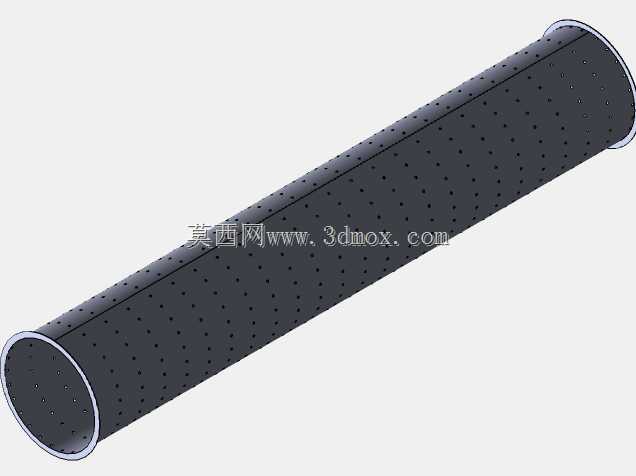

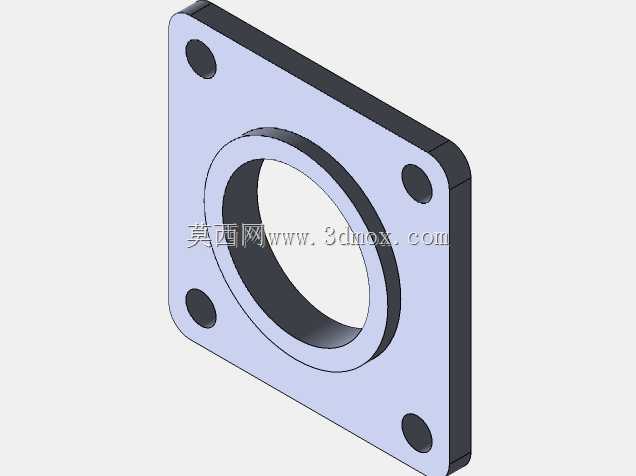

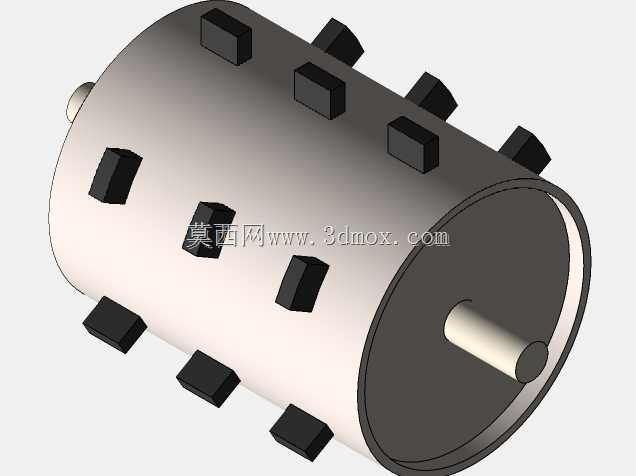

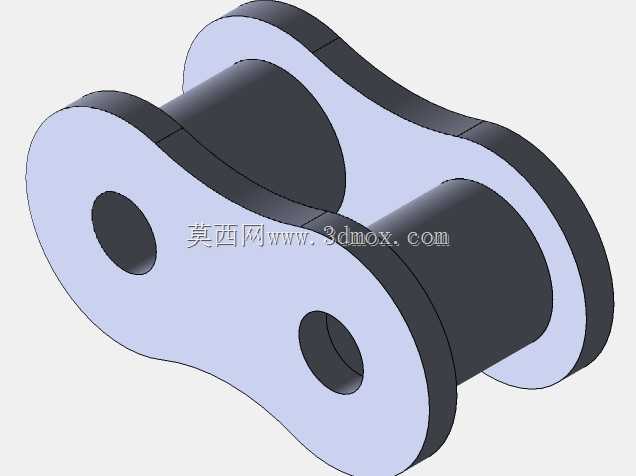

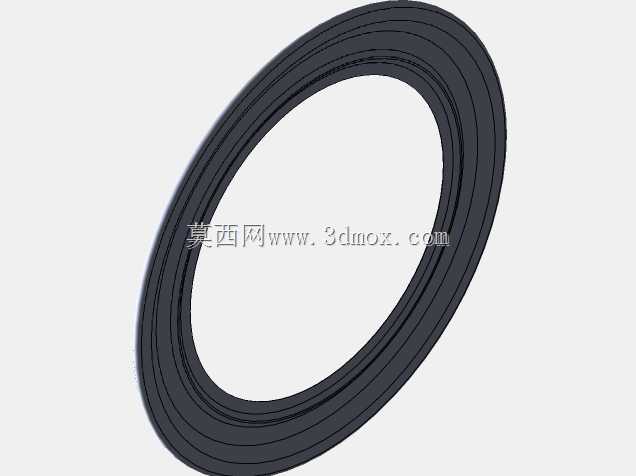

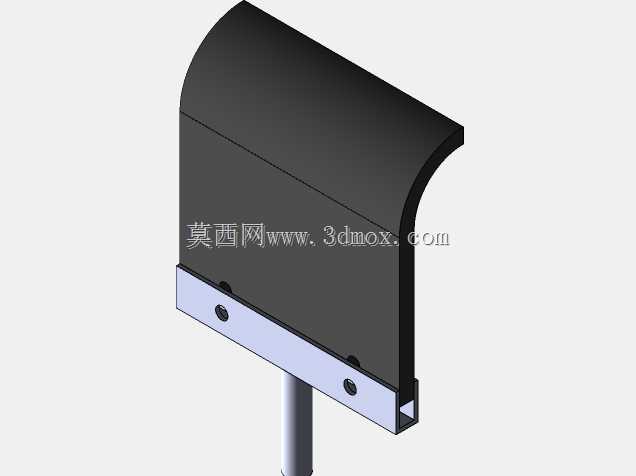

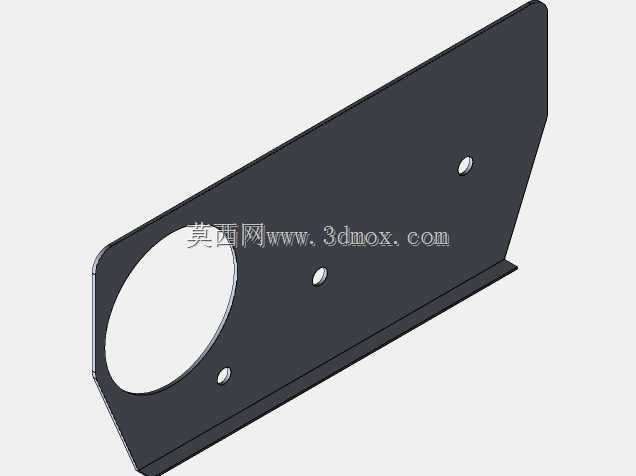

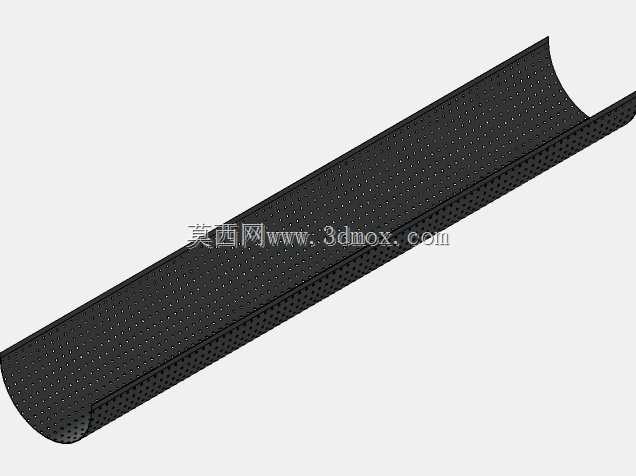

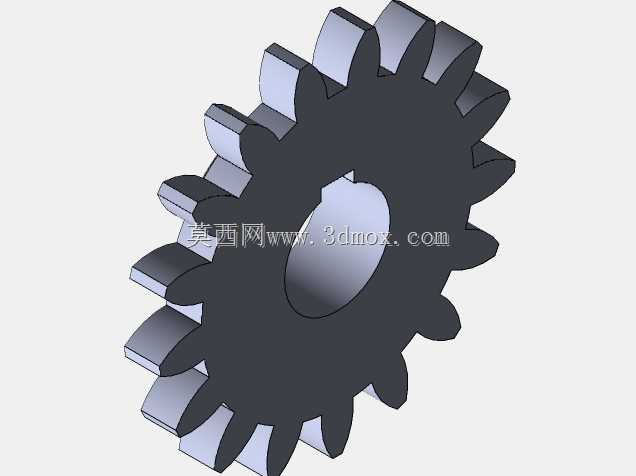

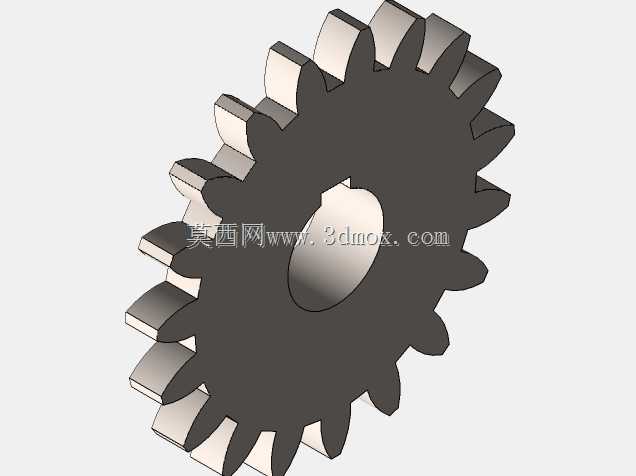

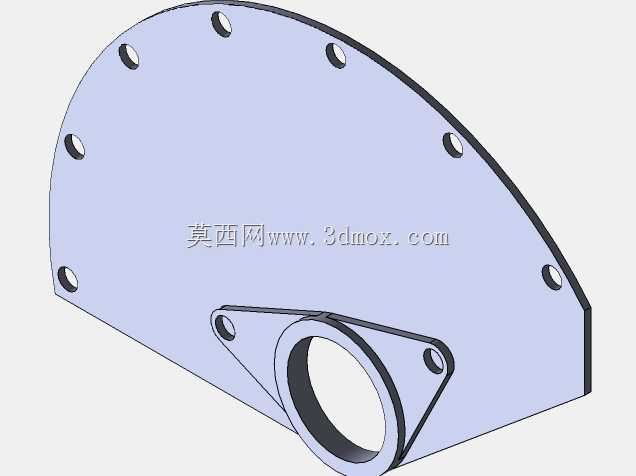

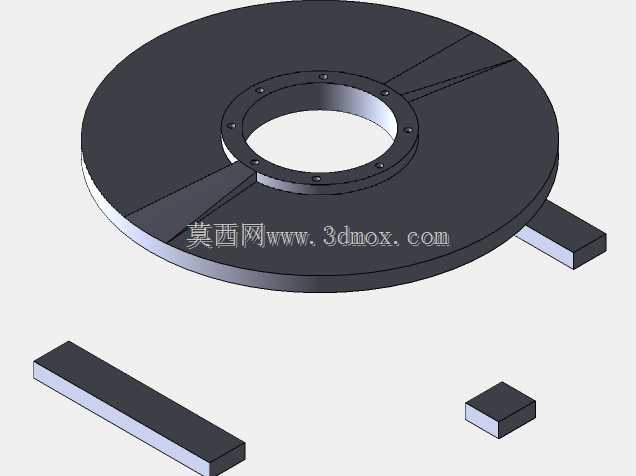

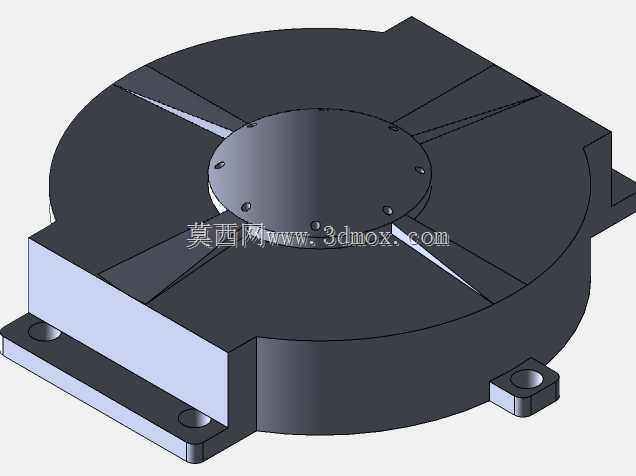

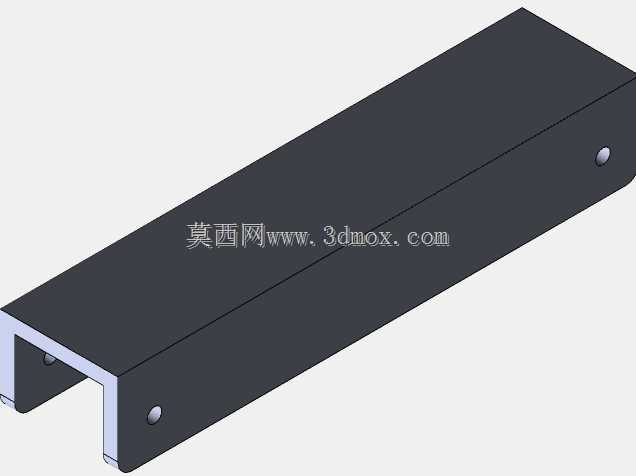

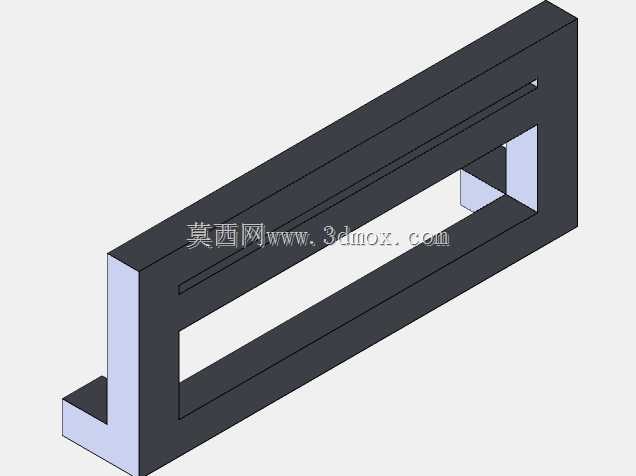

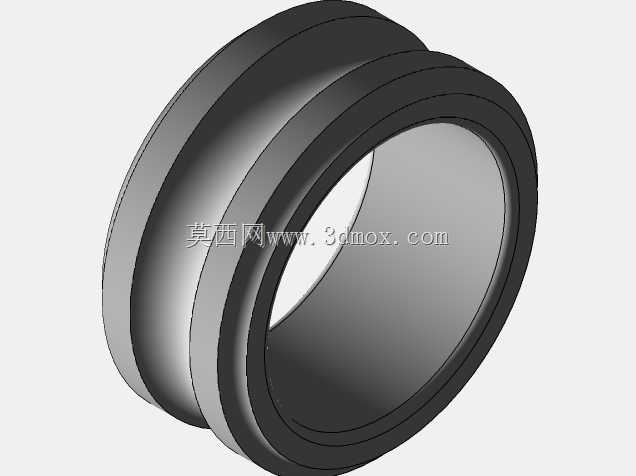

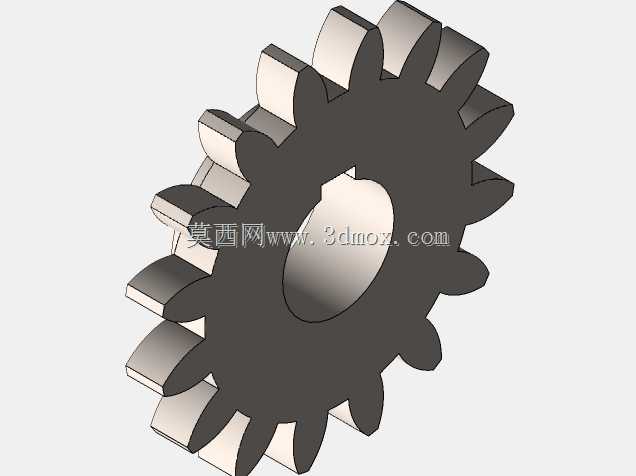

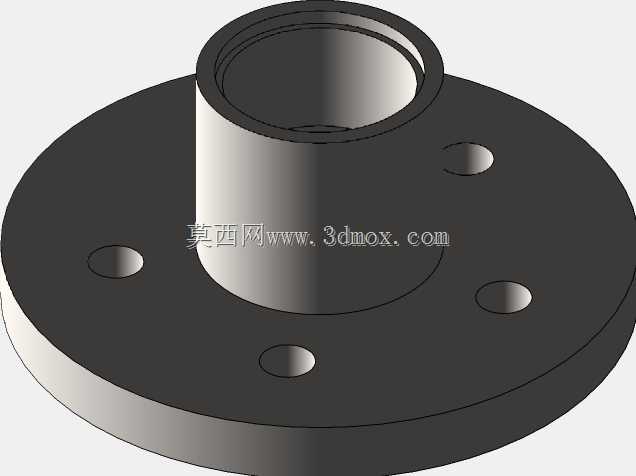

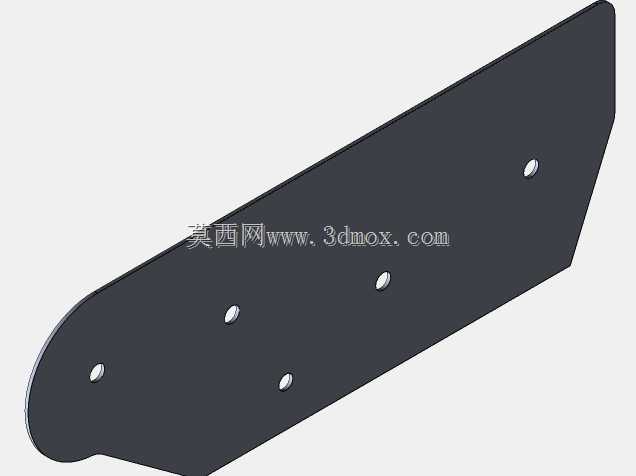

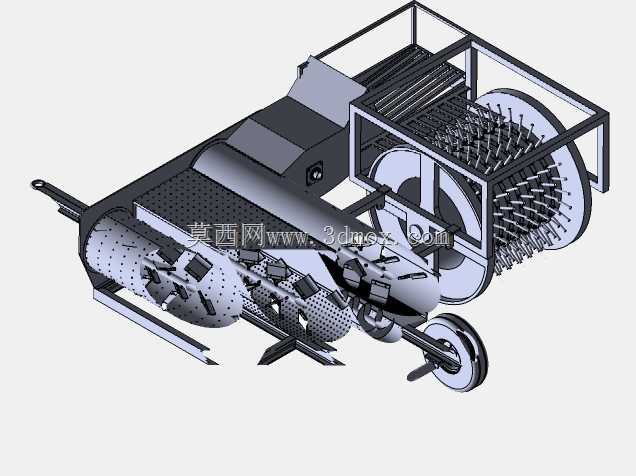

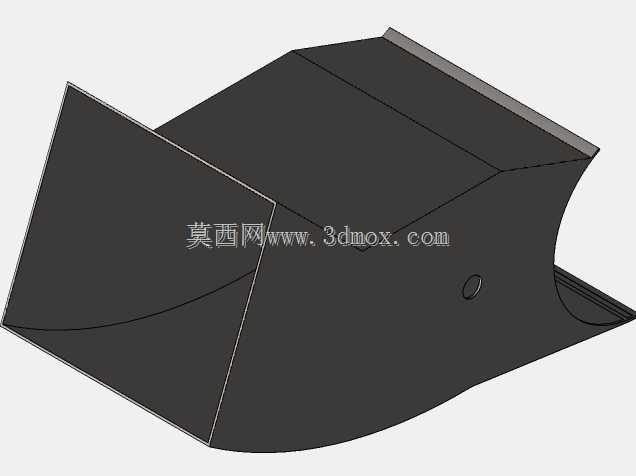

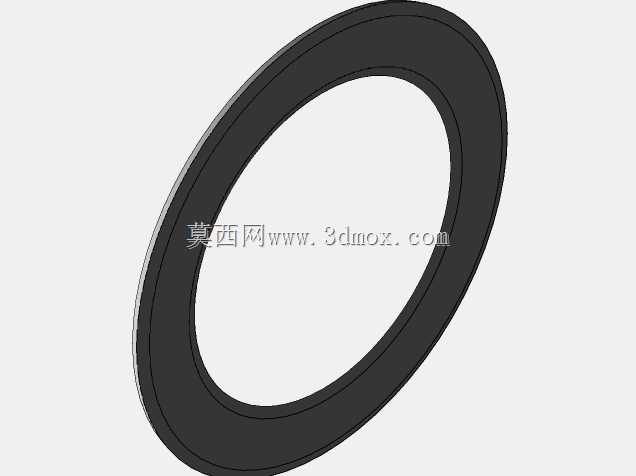

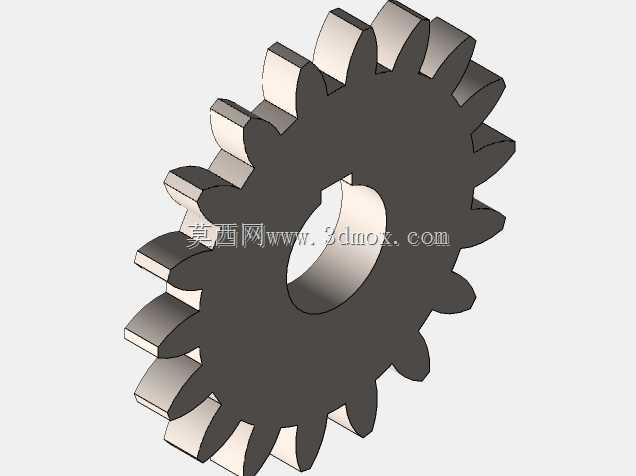

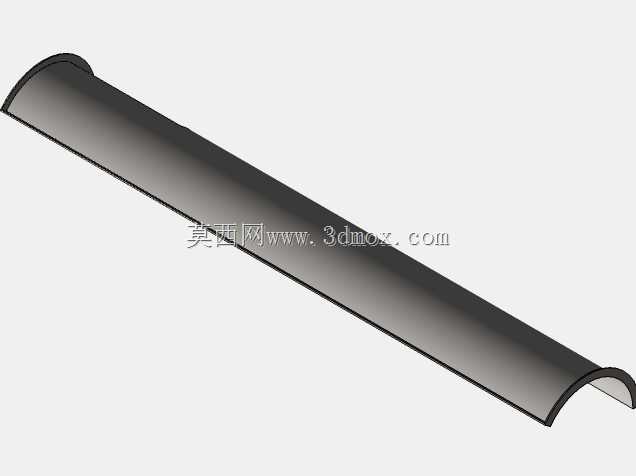

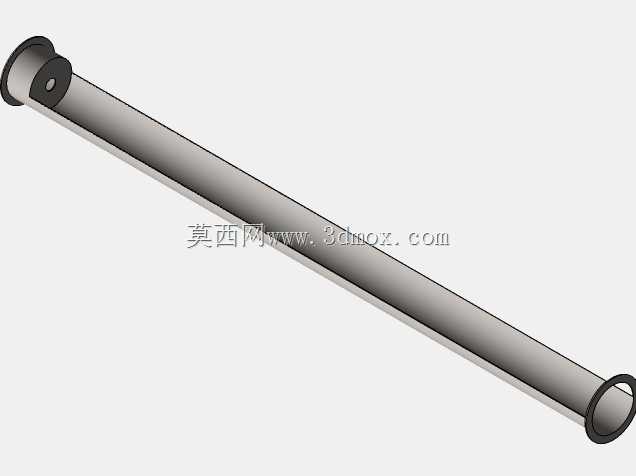

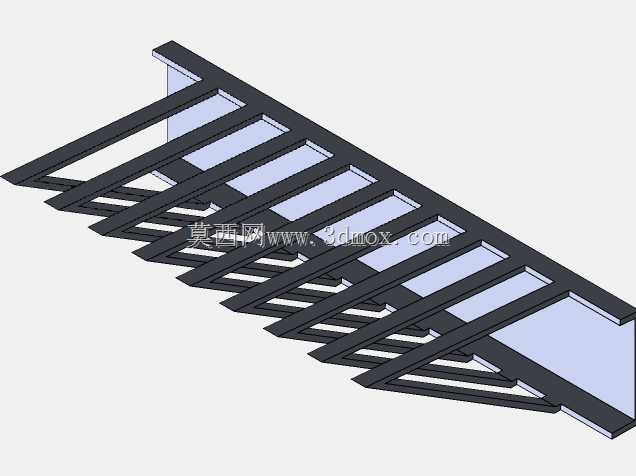

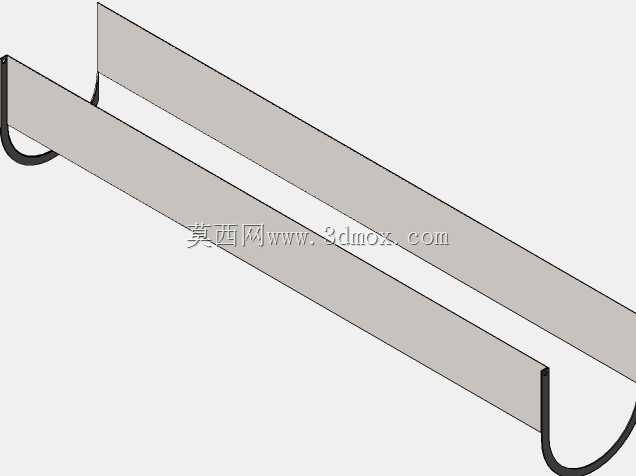

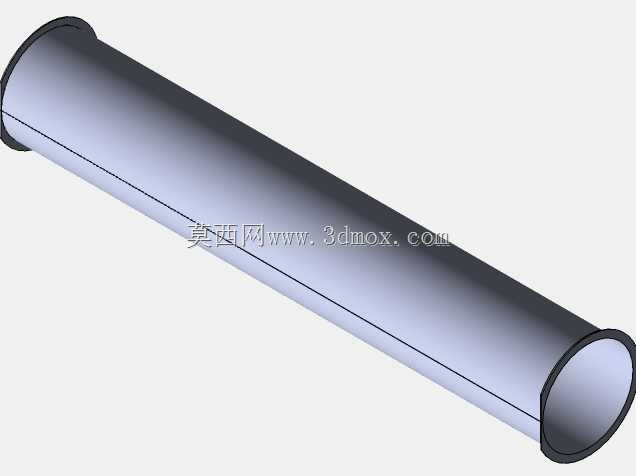

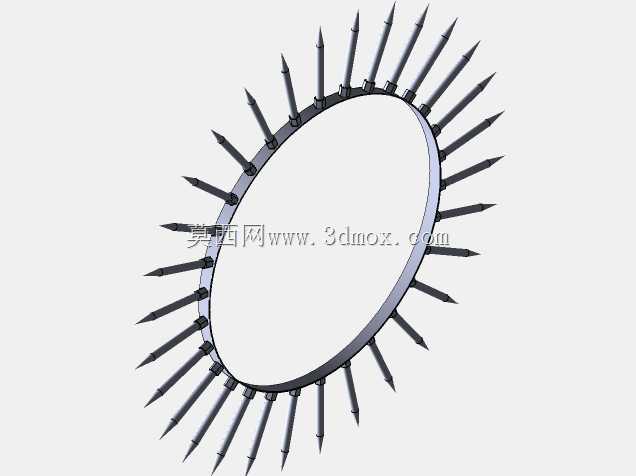

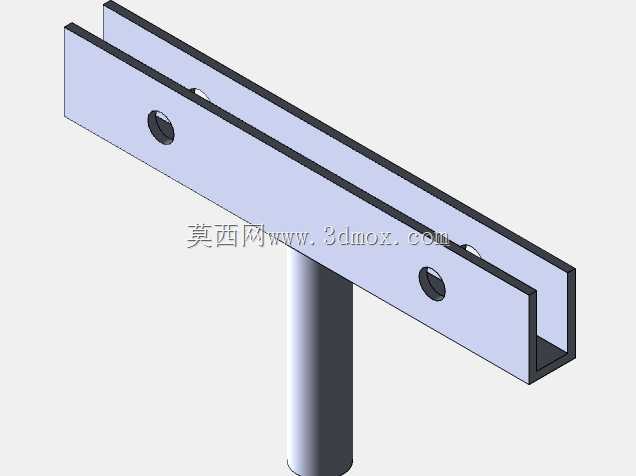

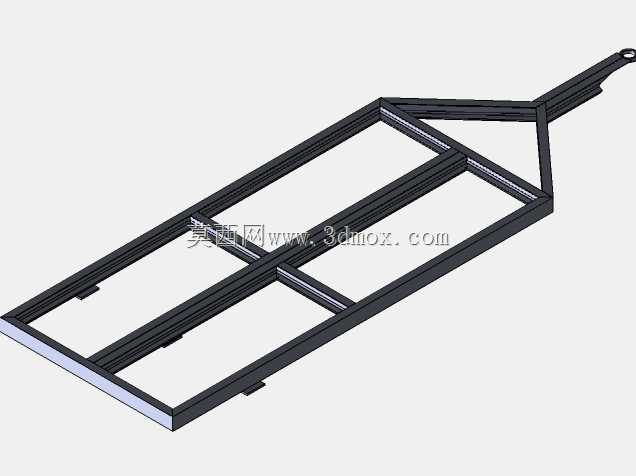

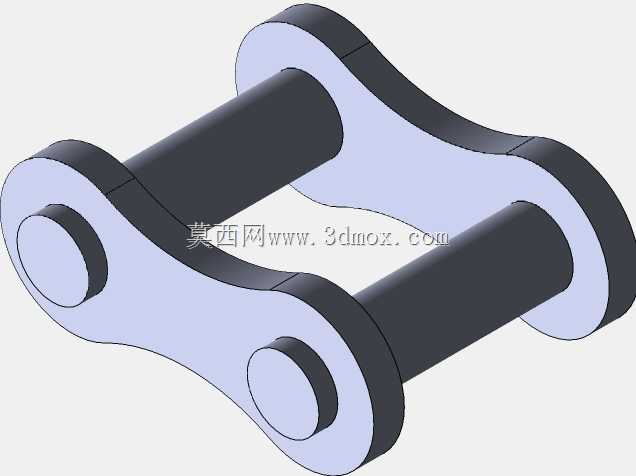

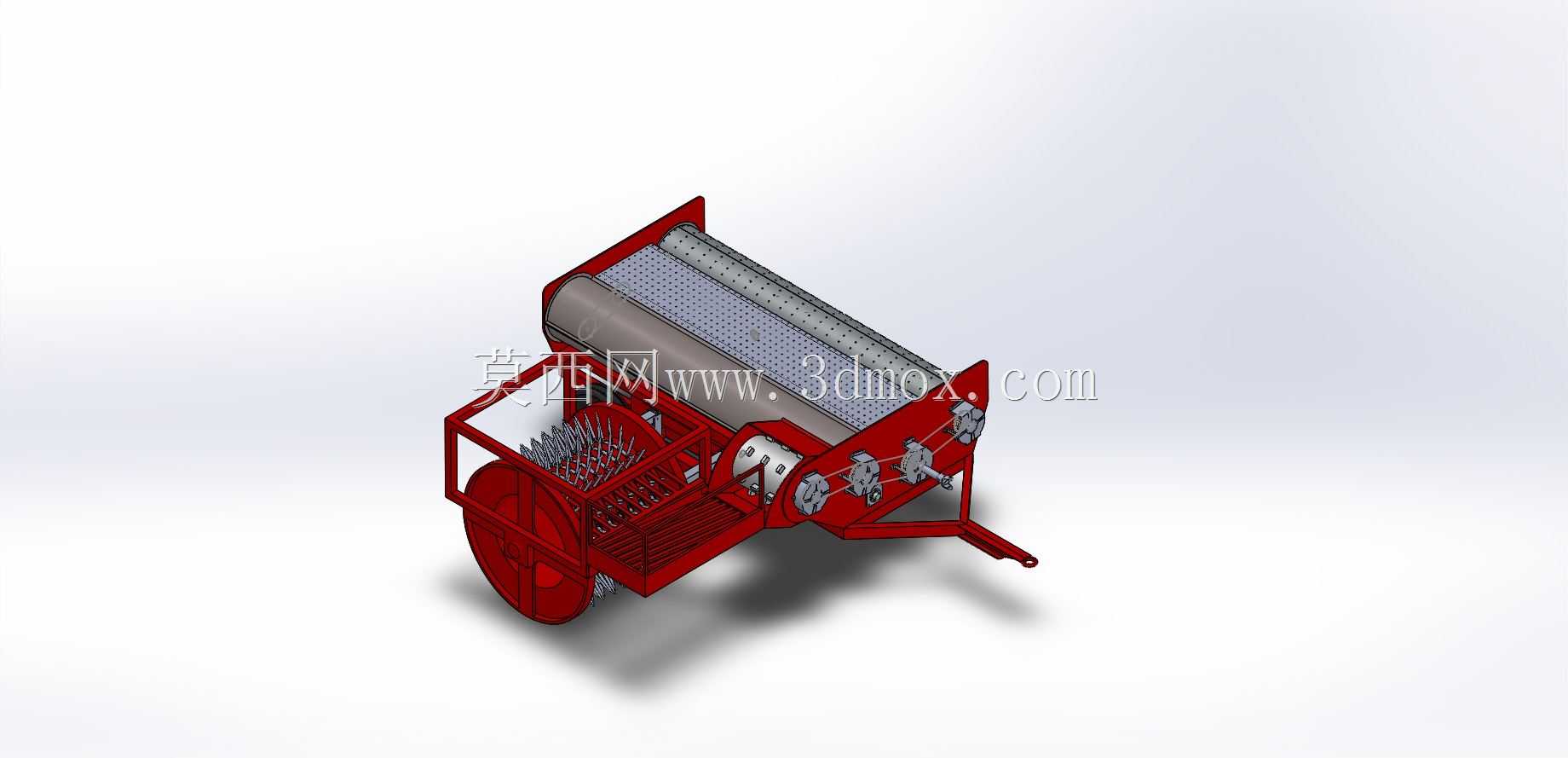

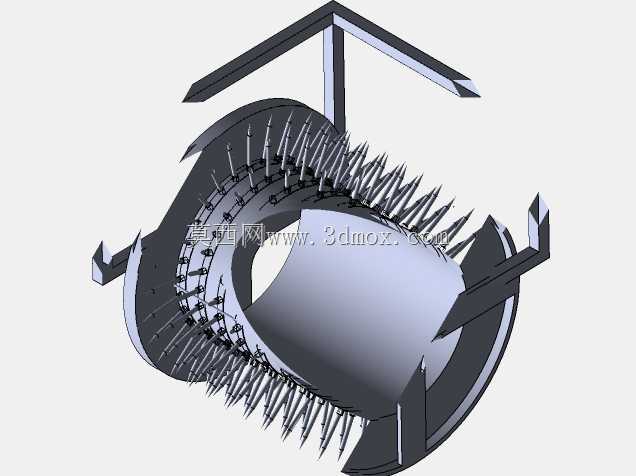

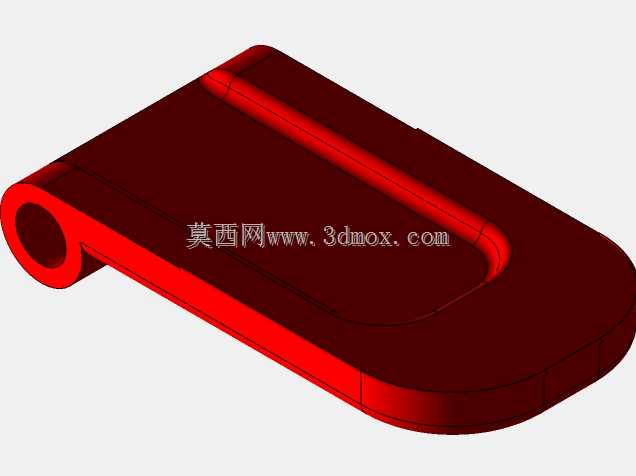

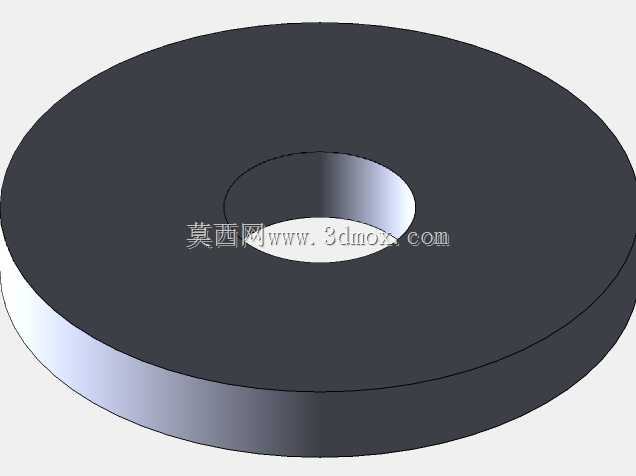

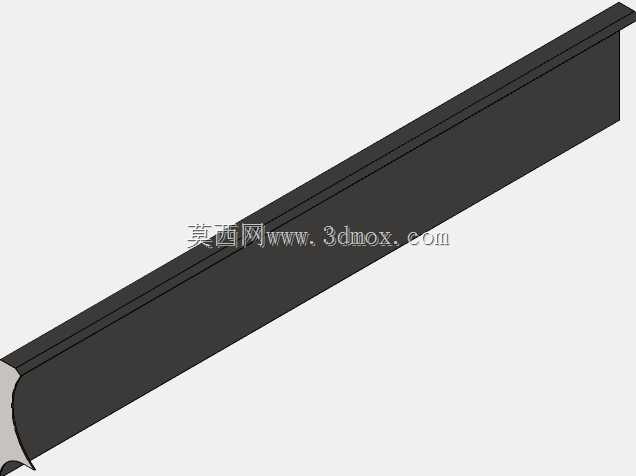

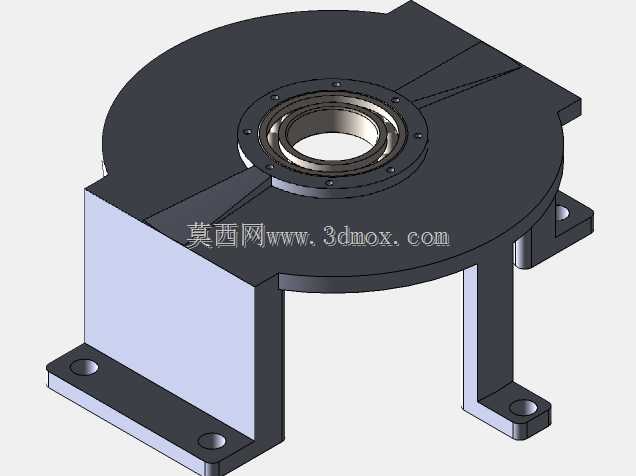

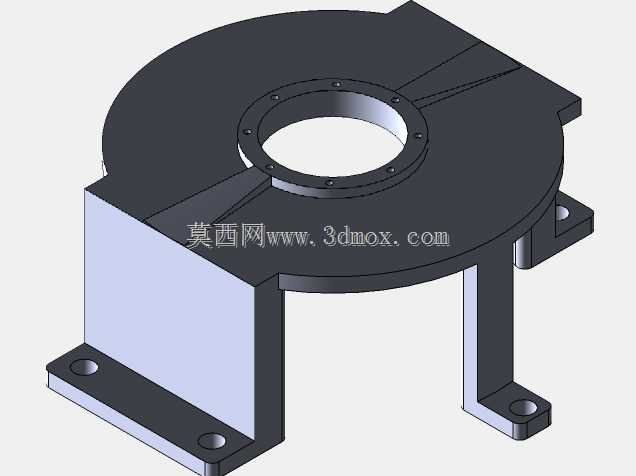

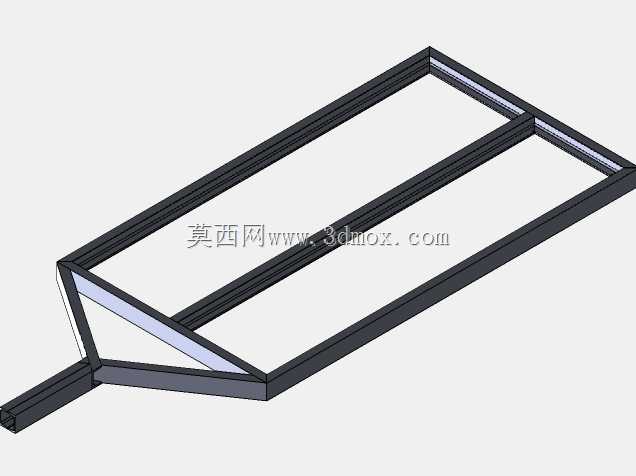

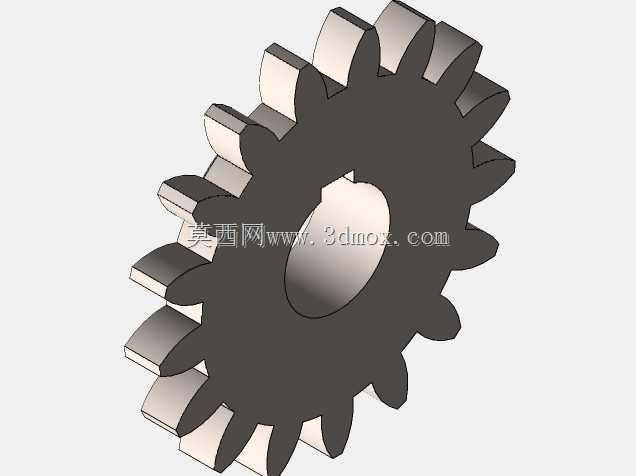

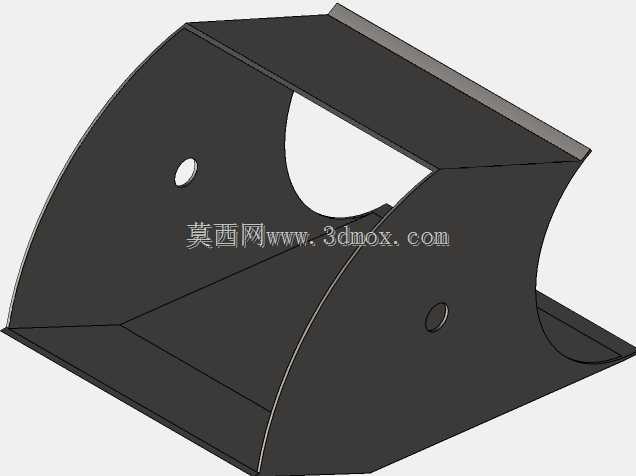

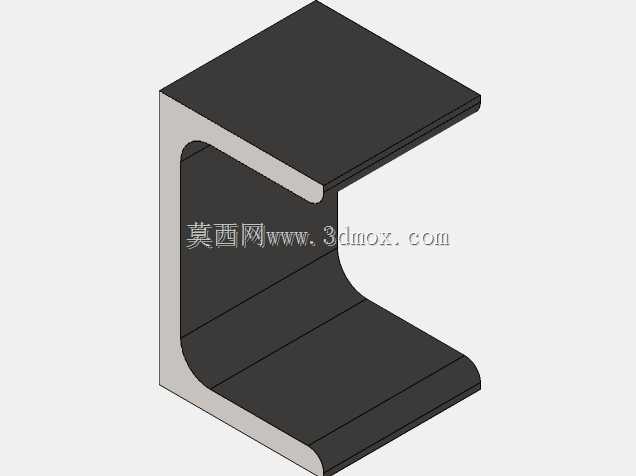

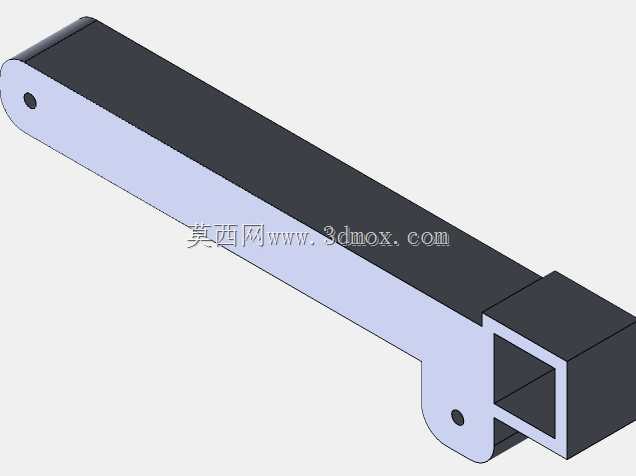

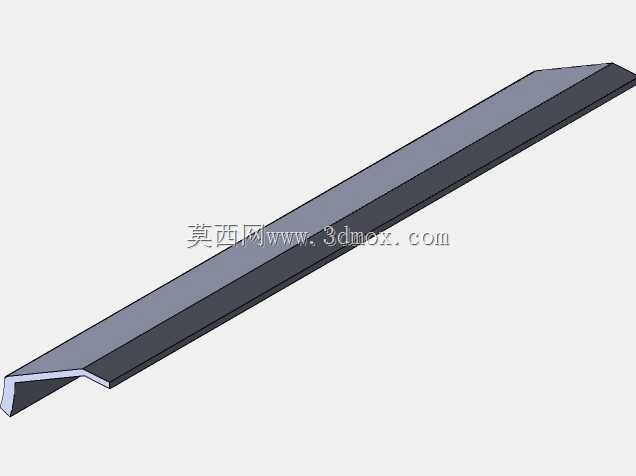

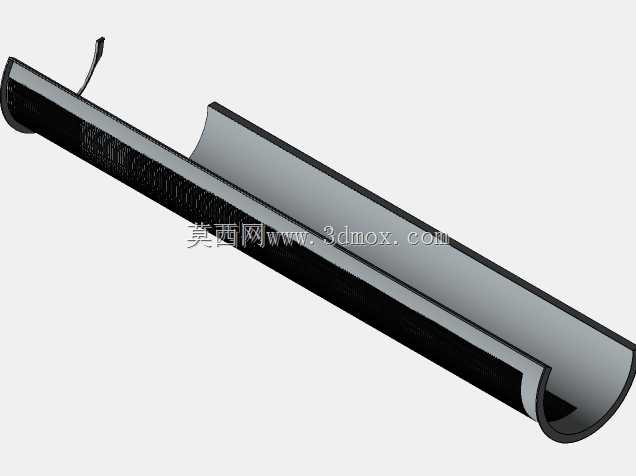

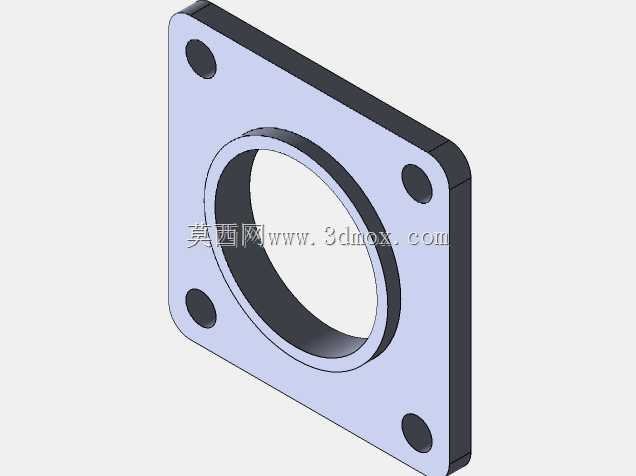

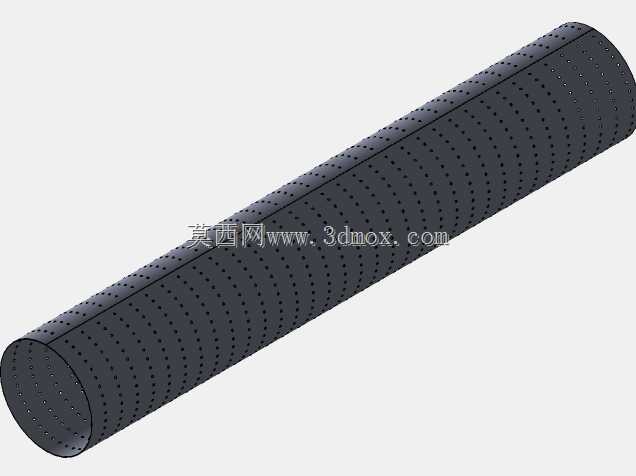

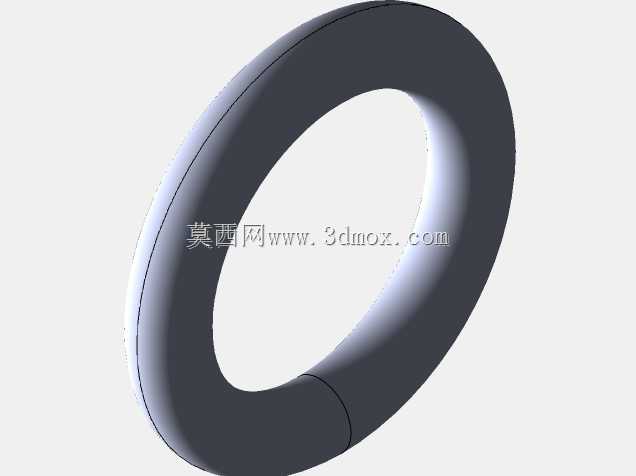

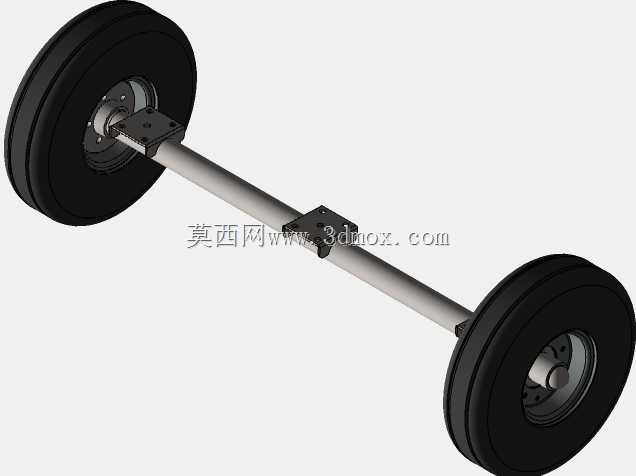

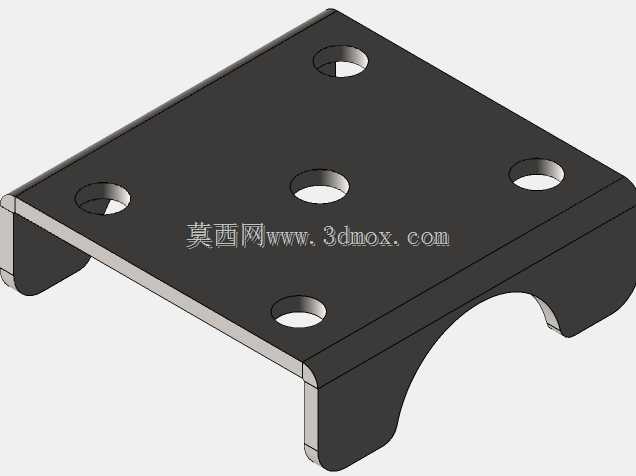

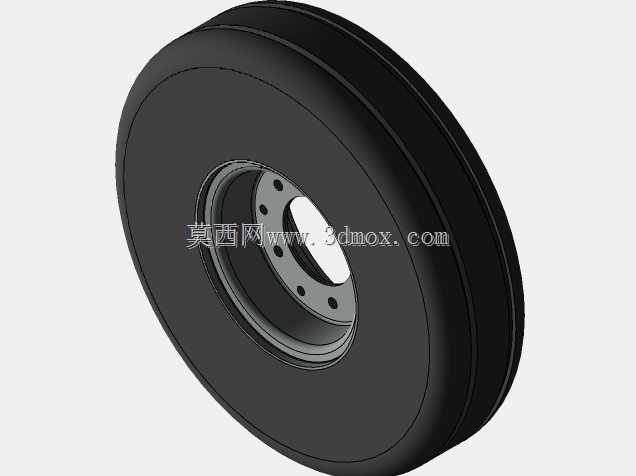

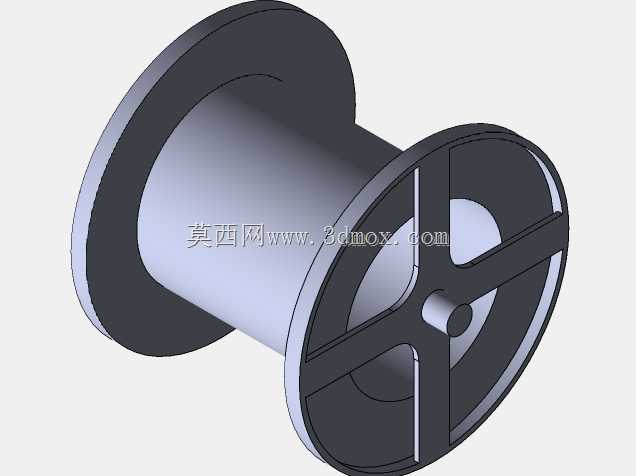

这款牵引式作业设备主要面向丘陵、平原片区的连片农林种植区作业场景，可适配小马力拖拉机牵引转场，单台设备可覆盖近百亩经济林、大田作物的植保喷灌作业需求，无需额外配置动力源，依靠牵引动力输出即可驱动内置泵组完成药液、灌溉水的加压输送。从结构设计来看，设备整体采用框架式方管焊接承载结构，主罐体为卧式承压储液舱，舱体顶部设置快开加液口与内置过滤筛网，可在加注药液或灌溉水时滤除大块杂质，避免管路堵塞；罐体侧面集成卷管机构，可收纳数十米长度的高压输送软管，作业时可根据喷洒范围拉出软管，转场时可通过侧边摇动手柄快速收卷软管，避免管路拖拽磨损。设备尾部设置牵引连接架，架体上预留标准牵引销孔，可与多数农用牵引设备的后挂点直接匹配，连接架下方设置可折叠支撑支腿，设备脱离牵引状态时可放下支腿保持整机直立停放，避免侧翻。行走部分采用单轮承重布局，轮组配置充气式农用轮胎，可适配田间非硬化路面的通行需求，减少颠簸对罐体、管路连接件的冲击。设备侧边预留喷杆安装接口，可根据作业需求更换不同幅宽的喷杆组件，实现宽幅均匀喷洒，也可直接连接手持喷枪完成果树冠层、边角地块的针对性喷洒作业。设计过程中重点考量了整机的重心分布，将储液罐体设置在轮组正上方位置，满载状态下整机重心落在轮轴附近，牵引行驶时不会对牵引设备造成过大的下压力，同时框架结构的边角位置均做了圆弧过渡处理，避免田间作业时剐蹭作物或操作人员。管路部分采用快插式接头连接，日常维护时可快速拆卸泵组、滤网组件进行清理，卷管机构内置旋转密封接头，软管收放过程中不会出现管路缠绕、漏液的问题。整机外框预留了多个绑带挂点，长距离转场时可通过绑带将外露软管、喷枪部件固定在框架上，避免行驶过程中部件晃动脱落。
