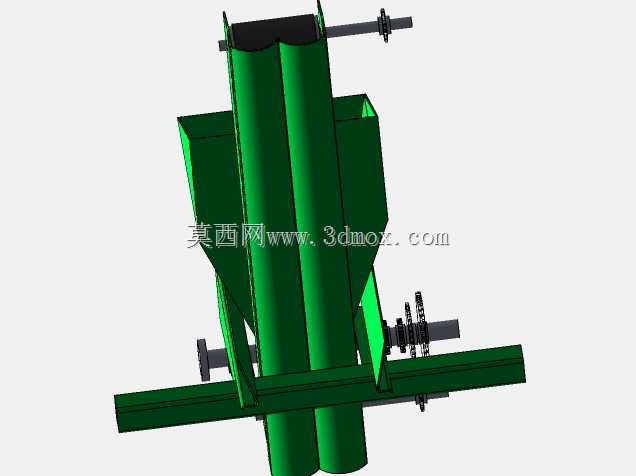

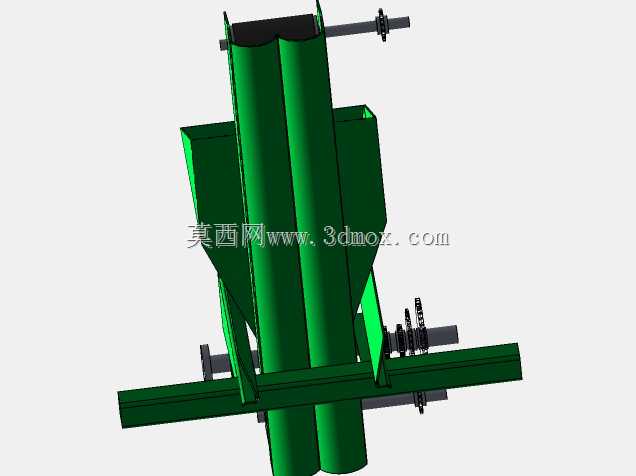

双筒立式冲击式物料处理设备结构

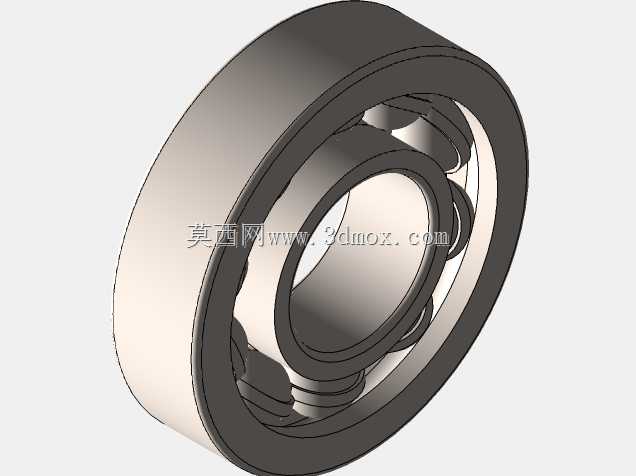

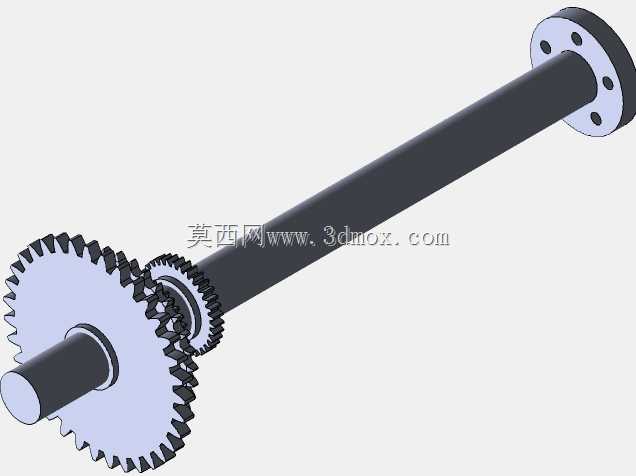

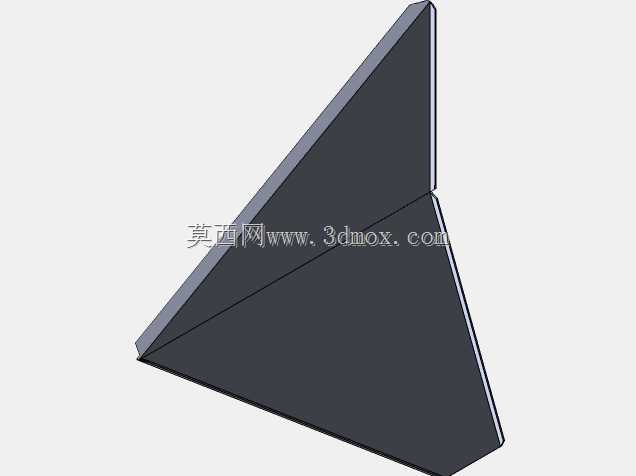

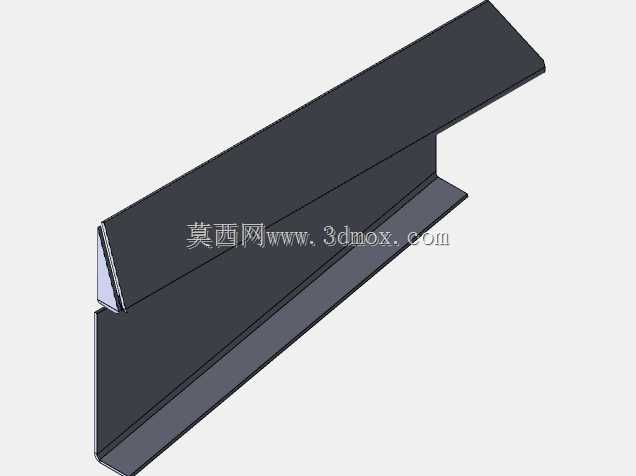

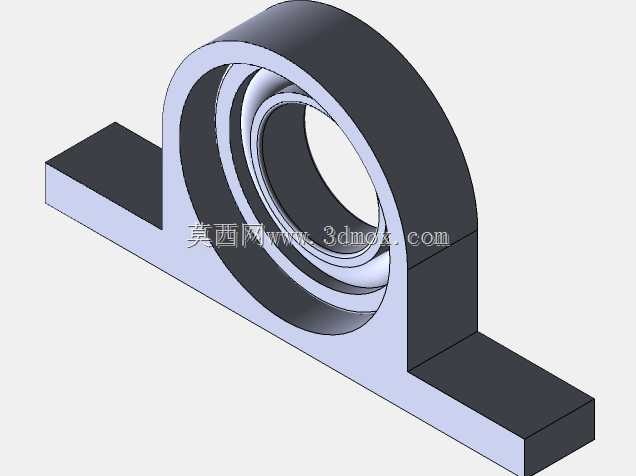

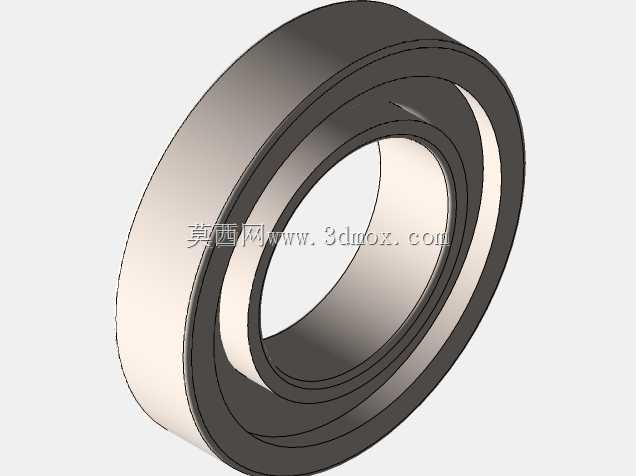

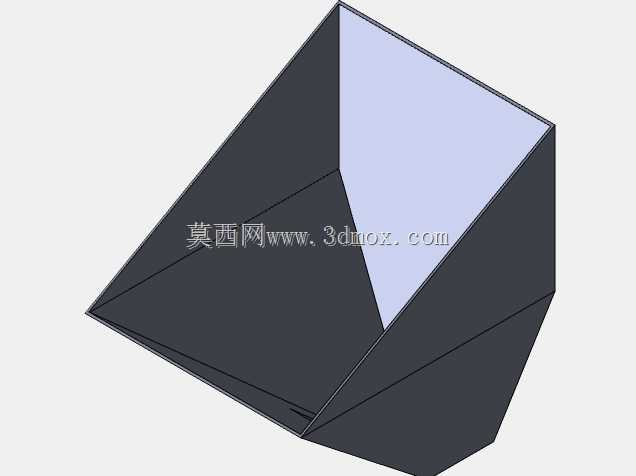

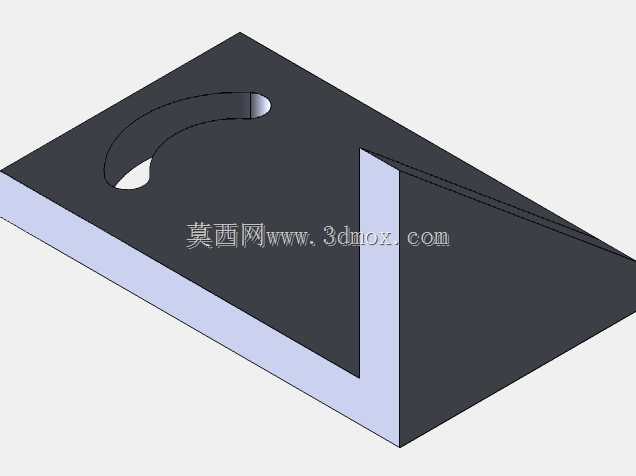

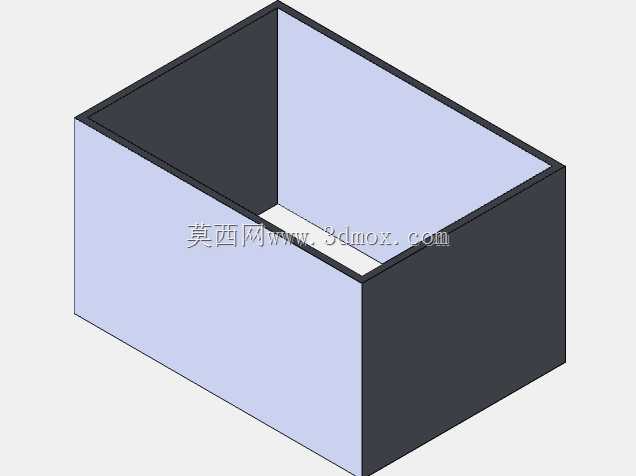

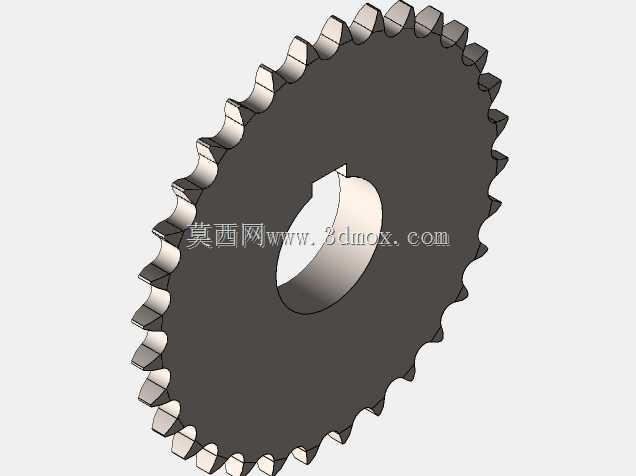

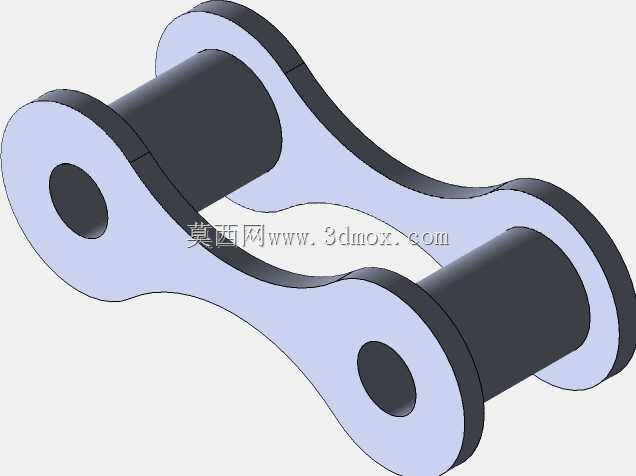

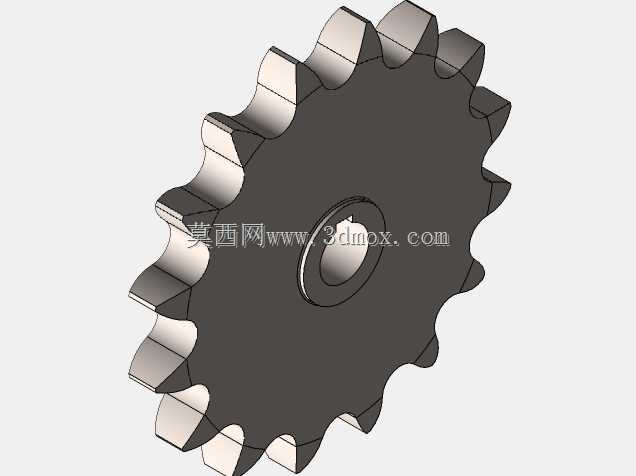

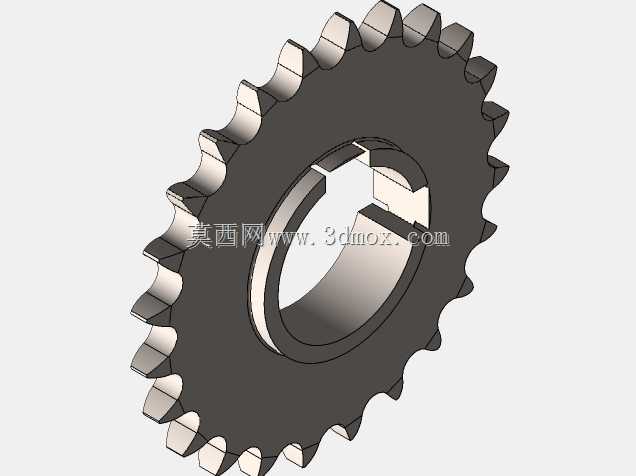

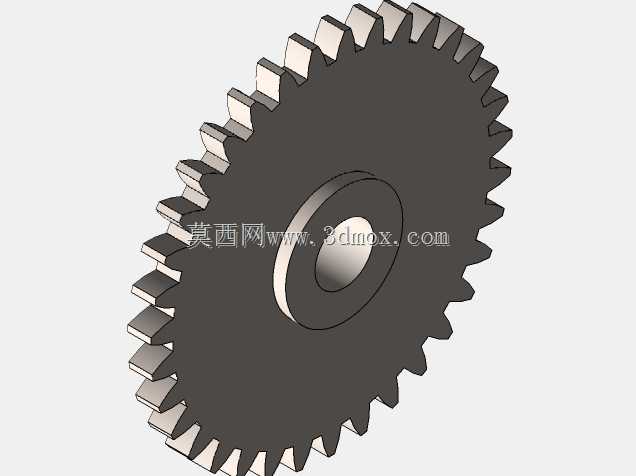

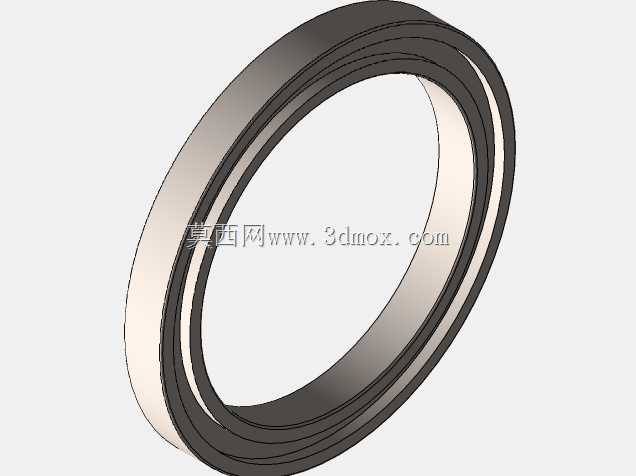

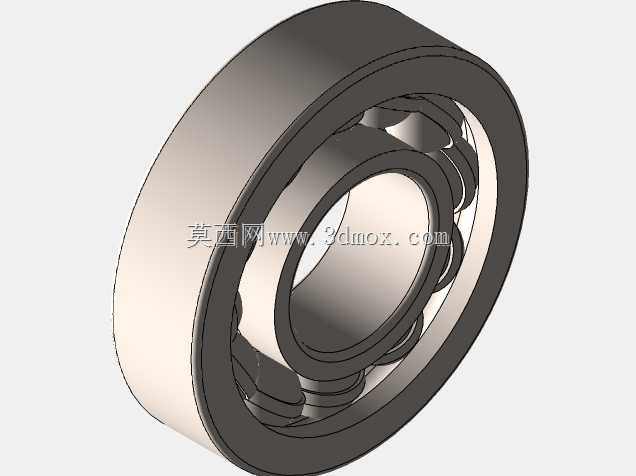

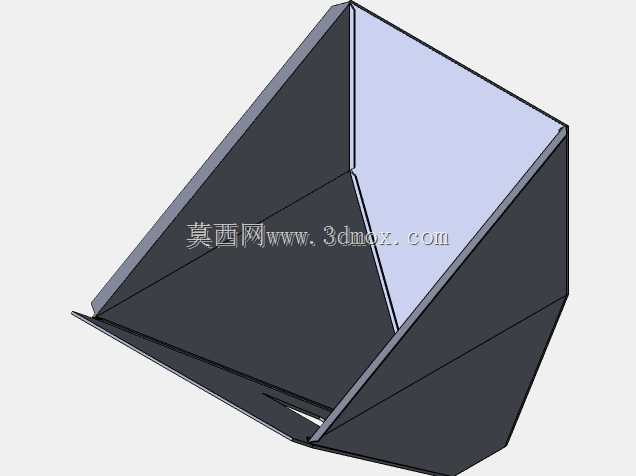

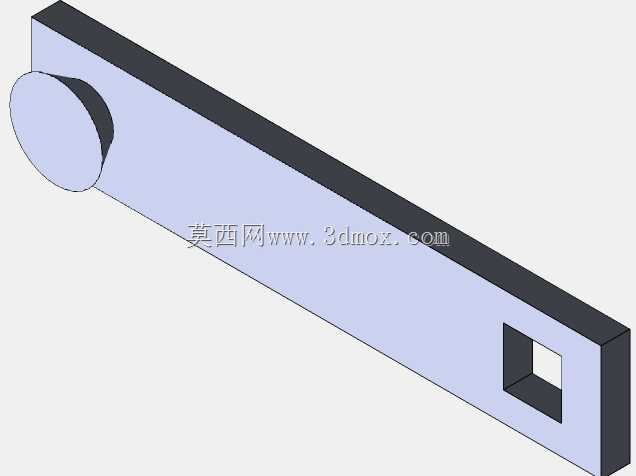

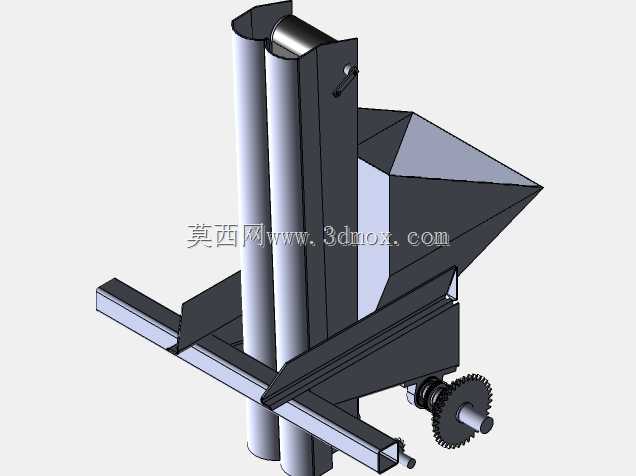

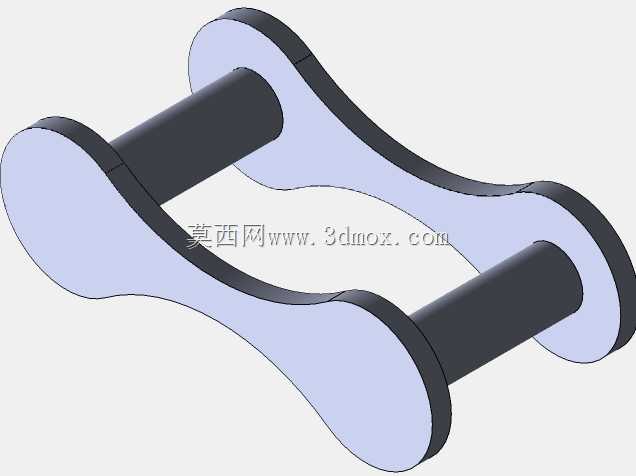

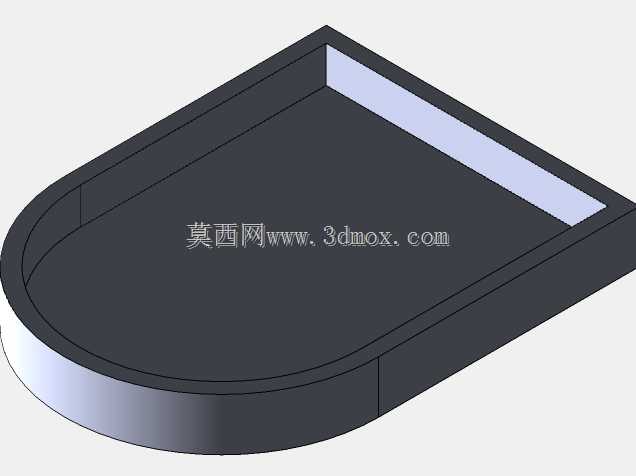

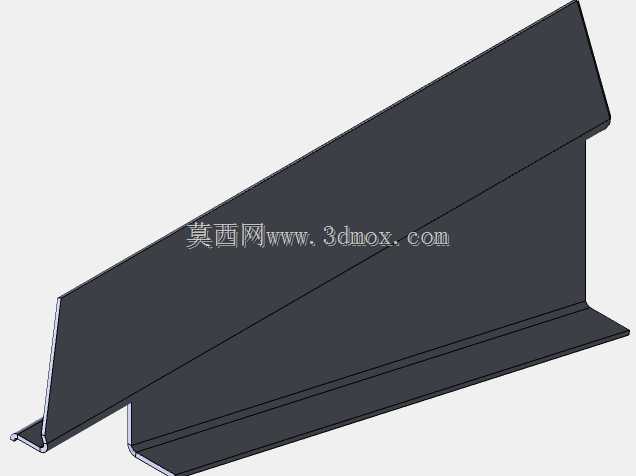

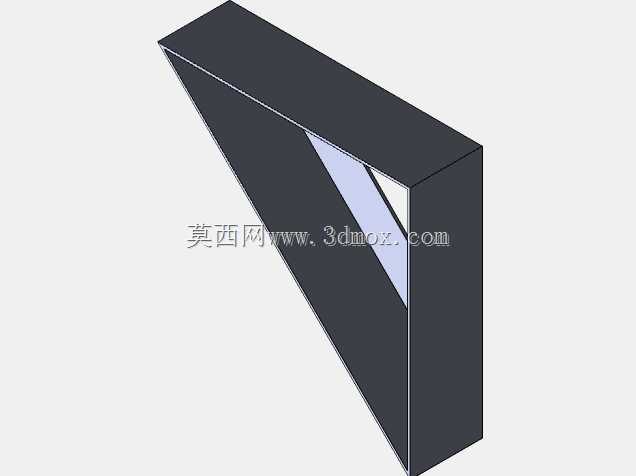

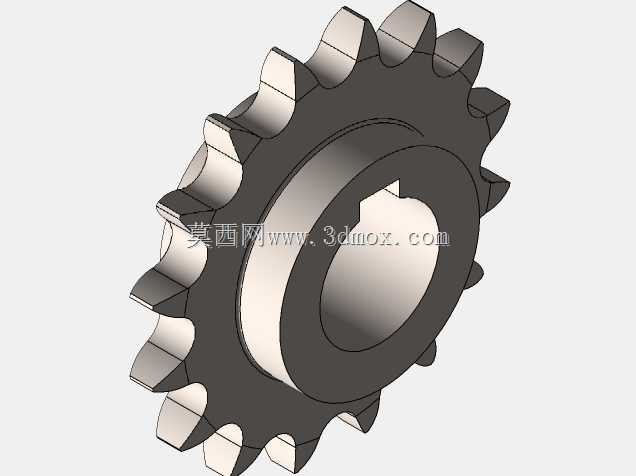

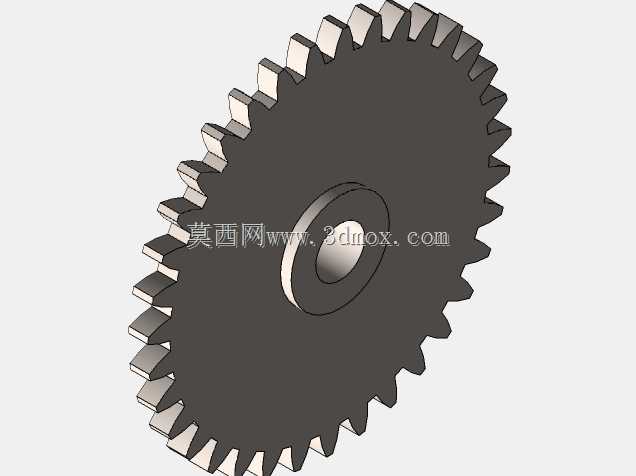

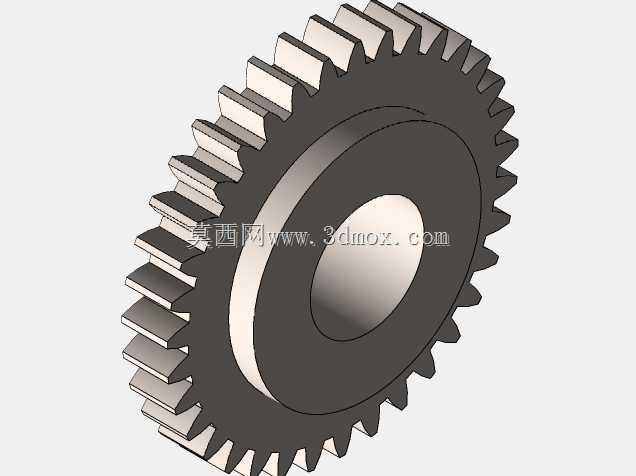

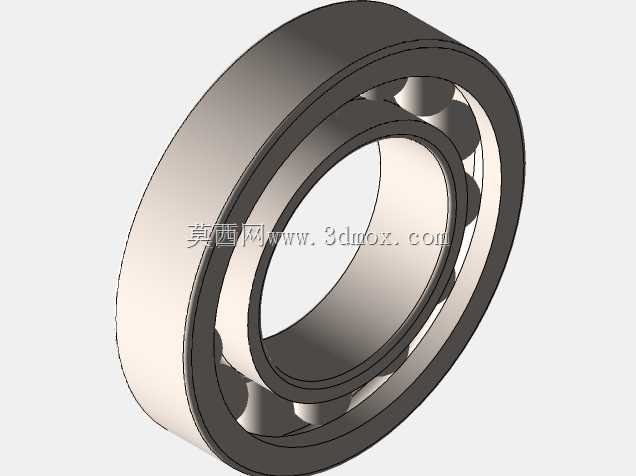

该结构主要面向散状物料的细碎冲击处理场景，常见于中小型建材加工、粮食粗加工、矿料小粒度预处理的生产线工位，可独立作为单工序处理单元，也可对接上下游输送设备组成连续作业产线。设备核心作业单元采用双立式筒体并行排布的结构，相比单筒结构，同占地空间下可提升近40%的物料处理通量，筒体上部设置进料导流结构，可将进入的物料均匀分流至两个筒体的冲击作业腔，避免单侧进料导致的偏载磨损问题。筒体下部设置横向贯穿的传动辊组，辊轴上装配有冲击作业组件，动力端通过链轮链条结构传递扭矩，可根据处理物料的硬度差异调整辊组转速，适配不同粒度的出料要求。支撑结构采用型钢焊接成型的机架，横向主梁贯穿筒体下部承托整个作业单元，纵向筋板直接焊接在筒体外壁与主梁之间，消除作业过程中冲击载荷带来的结构共振，机架底部预留标准安装孔位，可直接固定在混凝土基础或者配套的移动台架上，安装时需保证传动辊组的水平度偏差不超过千分之一，避免轴承受偏载过早失效。上部的辊轴组件主要用于进料流量调节，通过调整轴上闸板的开合角度控制进入筒体的物料厚度，避免进料过多导致下部冲击腔堵料，闸板的调节端延伸至筒体外侧，可配套手动调节手柄或者气动执行元件实现远程控制。设计过程中优先考虑易损件的快换需求，冲击作业组件与辊轴采用键连接加轴向定位销的固定方式，拆卸时无需整体抽出辊轴，仅需打开筒体侧部的检修盖板即可更换磨损的冲击部件，大幅缩短设备维护的停机时间。筒体的内壁可根据处理物料的磨琢性选择加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可单独更换，无需整体更换筒体，降低长期使用的维护成本。传动端的链轮设置安全防护罩，避免作业过程中异物卡入链条，同时防止人员误触转动部件引发安全事故，防护罩采用薄钢板折弯成型，通过快拆螺栓固定在机架上，日常检查链条张紧度时无需完全拆卸防护罩。设备的进料口尺寸适配常规的皮带输送机落料端宽度，出料口直接对接下部的输送设备或者集料仓，整体安装高度可根据现场产线的布局需求调整机架支腿长度，无需改动核心作业单元的结构，适配不同场地的安装边界条件。
