多瓣式液压抓料抓取机构设计

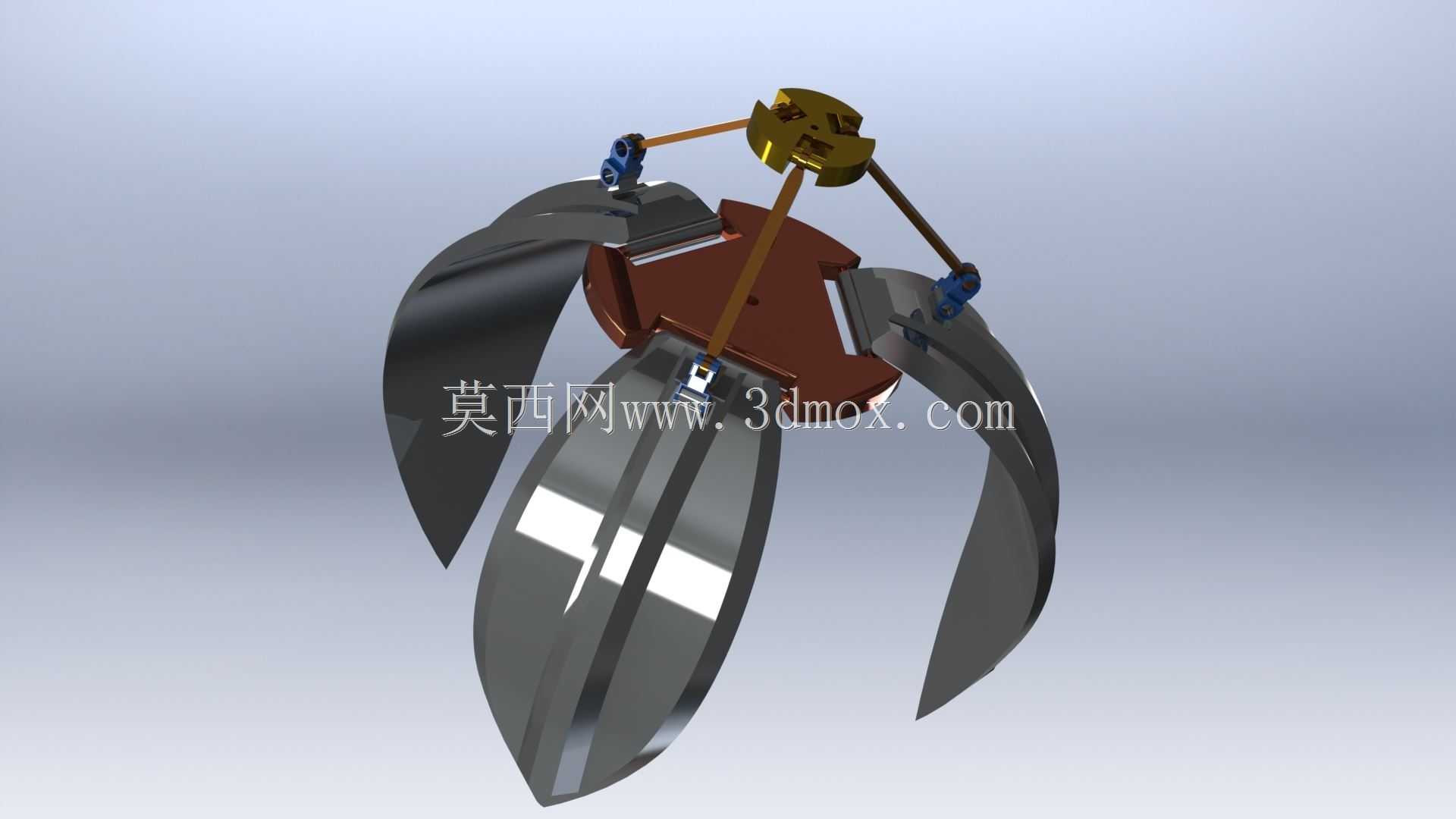

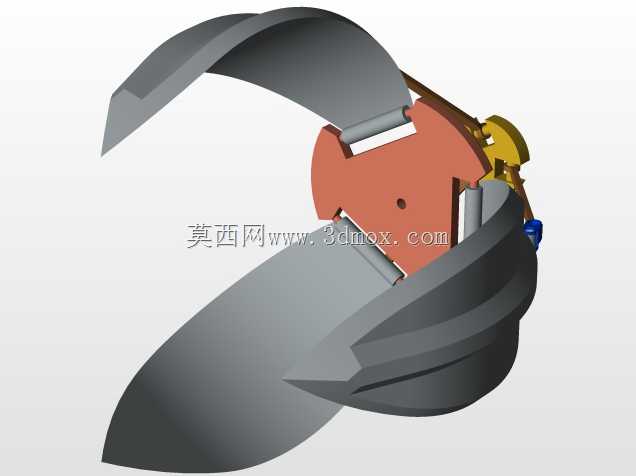

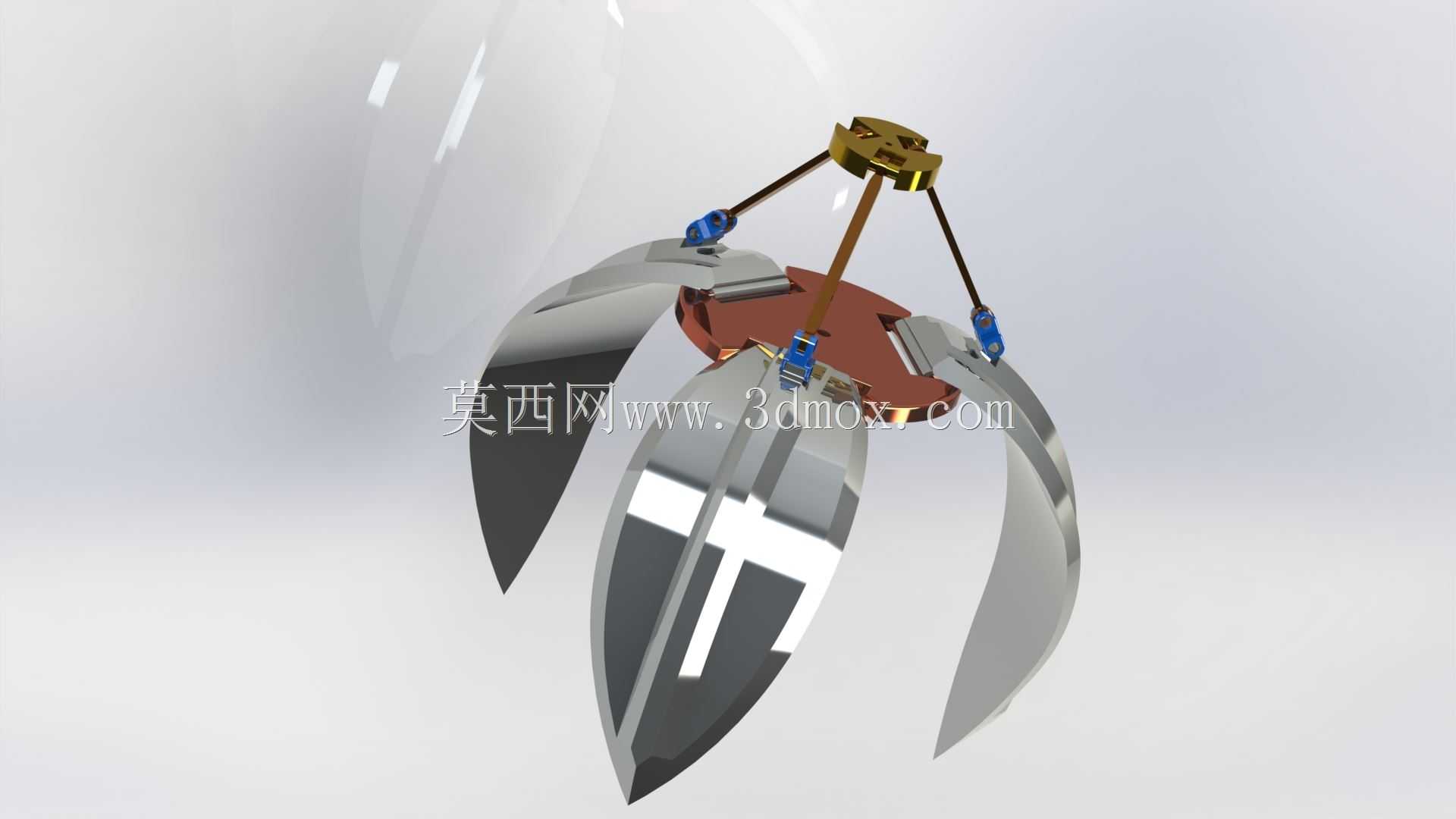

这款多瓣式抓取机构主要配套桥式起重机、门式起重机以及随车吊等起重设备使用，常见于废钢回收站、垃圾焚烧处理厂、港口散货堆场、矿山矿石转运站点，针对形状不规则、堆积密度差异大的散碎物料完成抓取、转运、卸料作业，相比普通双瓣抓斗，瓣式结构的包裹性更强，能有效抓取大块废钢、破碎矿石、生活垃圾、木片等易散落物料，减少转运过程中的物料撒漏问题。从结构设计来看，该机构采用中心铰支的多瓣爪布局，每片抓爪通过独立的连杆与上部驱动座连接，上部的铰接耳板用于配套起重机的吊钩连接，安装时需保证吊点与机构重心重合，避免起吊后出现偏载倾斜，影响抓取闭合精度。驱动端采用连杆传动结构，通过上部驱动部件的上下位移带动连杆摆动，实现抓爪的张开与闭合动作，每片抓爪的曲面弧度经过反复校核，闭合时瓣片之间贴合紧密，边缘间隙控制在合理范围，既不会因为间隙过大漏料，也不会因为干涉导致瓣片磨损。设计过程中优先考虑了受力传递路径，起吊时的载荷通过上部连接座直接传递到每片抓爪的主受力臂，连杆仅承受开合动作的驱动力，避免连杆承受过大的起吊载荷，延长易损件的使用寿命。抓爪的尖端做了加厚耐磨处理，针对废钢、矿石等硬质物料的插入工况，尖端部分采用大角度切入设计，降低插入料堆的阻力，保证抓取时能顺利插入物料堆内部，获得足够的抓取填充率。安装边界方面，上部连接耳板的销孔尺寸适配常规起重机吊钩的配套吊具尺寸，张开状态下的最大外径需匹配作业场景的料斗开口尺寸，避免张开后无法伸入料斗完成取料，闭合状态下的整体高度需满足起重机起升高度的下限要求，防止卸料时无法达到指定卸料高度。日常使用中，各铰接位置需要定期加注润滑脂，减少销轴与轴套的磨损，长期作业后需检查抓爪瓣片的磨损量，当尖端磨损量超过设计阈值时及时补焊耐磨层，避免抓取力下降。该结构的开合行程经过合理匹配，张开角度足够覆盖较大的取料面积，闭合后能形成封闭的容料空间，针对不同密度的物料可以通过调整驱动行程来适配不同的抓取填充量，避免超载作业。
