无土栽培水培循环种植装置结构设计

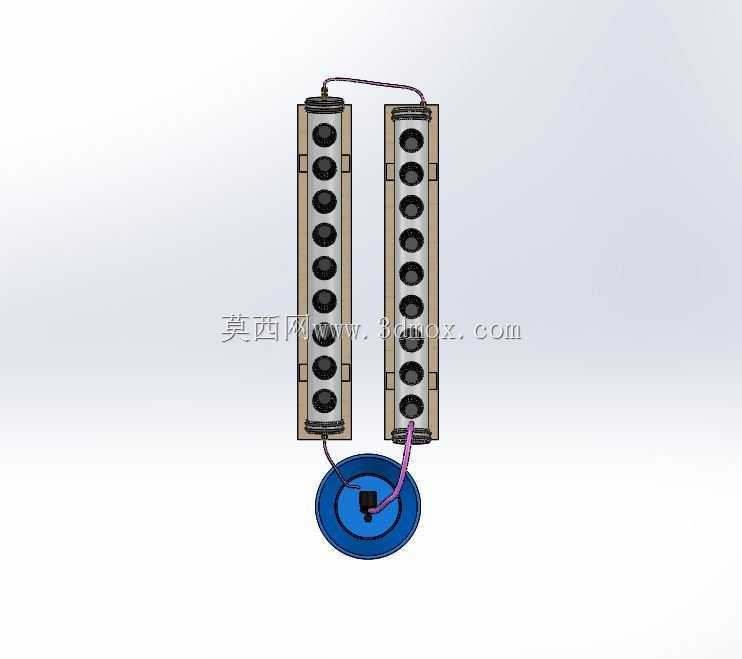

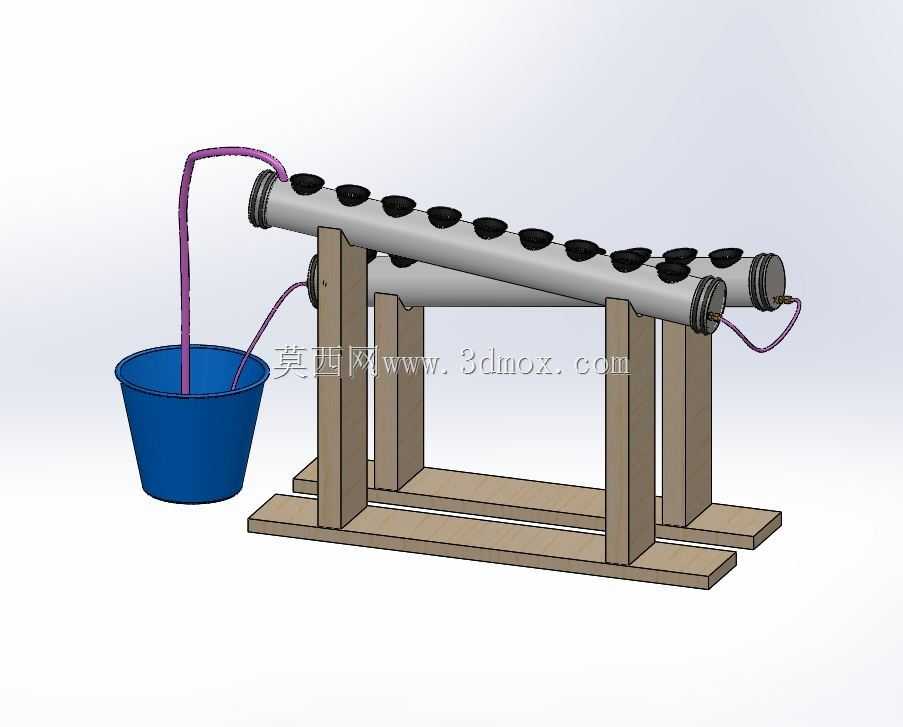

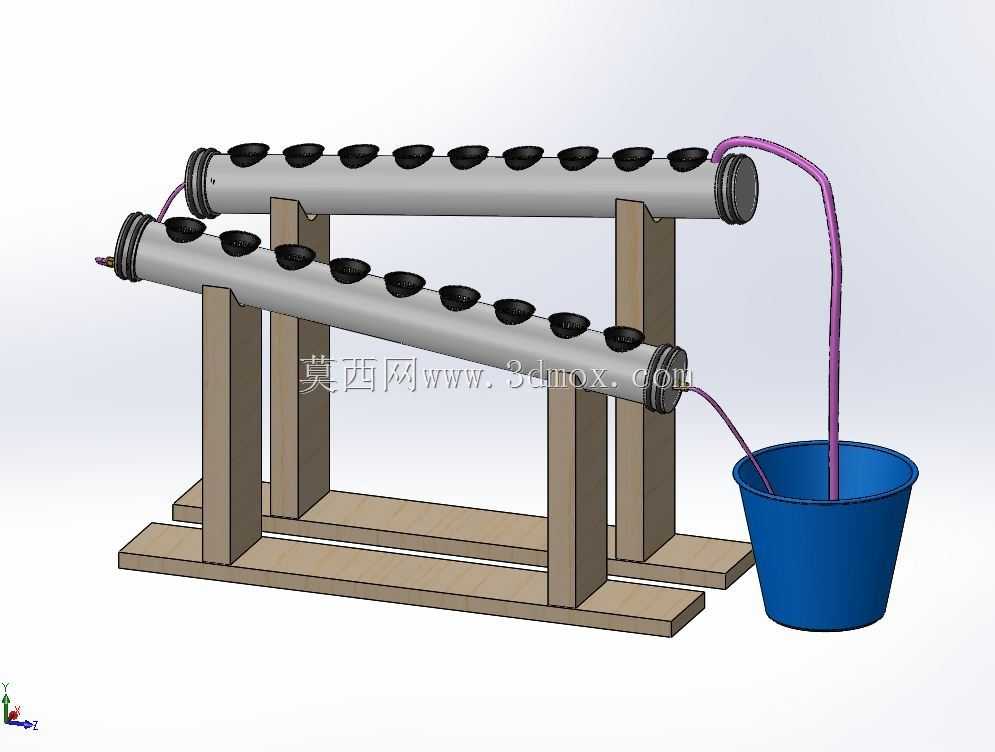

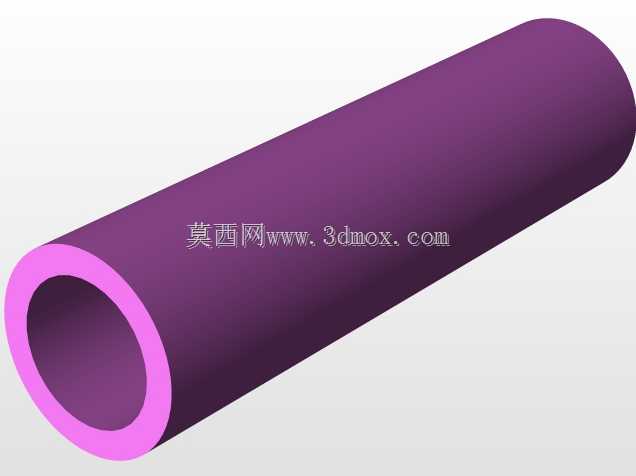

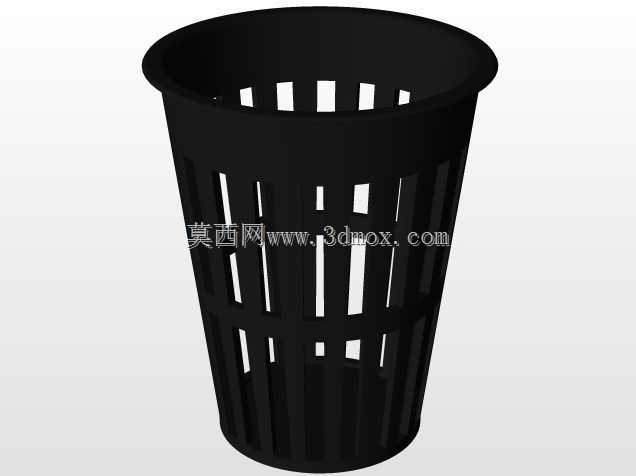

这套装置面向设施农业无土栽培场景设计，主要用于家庭阳台、小型农业种植场景下的叶菜类作物水培作业，替代传统沙培、土培模式，规避土壤连作障碍与化肥过量施用的问题，实现作物的清洁化连续生产。整套装置采用双层平行管路布局，主体承载结构为实木型材搭建的梯式支撑框架，底部设置两根平行纵向承托梁，搭配垂直立柱与横向支撑块固定两根水平布置的PVC栽培主管，框架整体重心偏低，放置于平整台面即可完成安装，无需额外打膨胀螺栓固定，安装边界仅需预留0.8米长、0.3米宽的台面空间，整体高度控制在0.4米左右，适配常规窗台、阳台置物架的放置尺寸。栽培主管上按照等间距开设定植孔，每个定植孔配套锥形定植篮，用于固定作物根系，作物根系直接伸入主管内部的流动营养液中，吸收水分与养分。管路循环逻辑上，上层栽培管末端通过紫色柔性软管连接至下层栽培管首端，下层栽培管末端通过软管接入储液桶，储液桶内置潜水泵将营养液提升输送至上层栽培管首端，形成完整的闭合营养液循环回路，营养液在管路内保持缓慢流动状态，既能保证根系养分供给均匀，也能提升营养液中的溶氧量，避免根系缺氧腐烂。设计过程中特意将两层栽培管设置微小倾斜角度，保证管路内营养液可以依靠重力自然流动，无积液死角，降低管路内部藻类滋生与杂质沉积的概率；柔性管路采用快插式接头与硬质主管连接，后期拆卸清洗管路时无需借助专用工具，可快速完成管路拆分与内部冲洗。定植孔间距设置为10厘米，适配多数叶菜类作物的生长冠幅需求，避免作物生长后期叶片互相遮挡光照，两层管路的垂直间距设置为15厘米，既保证下层作物有充足的光照接收空间，也不会让整体装置高度过高导致重心失稳。储液桶采用敞口式设计，方便日常观察营养液液位、补充调配好的营养液，也可直接在桶内添加水溶肥完成养分补充，无需拆解管路。整套结构没有复杂的传动部件，日常运行仅需小功率潜水泵提供循环动力，能耗极低，运行过程无噪音，适合室内种植场景使用，结构件全部采用常规市售型材与标准管路件加工，加工门槛低，后期维护更换配件成本低廉。
