拖挂式树枝粉碎作业设备结构设计

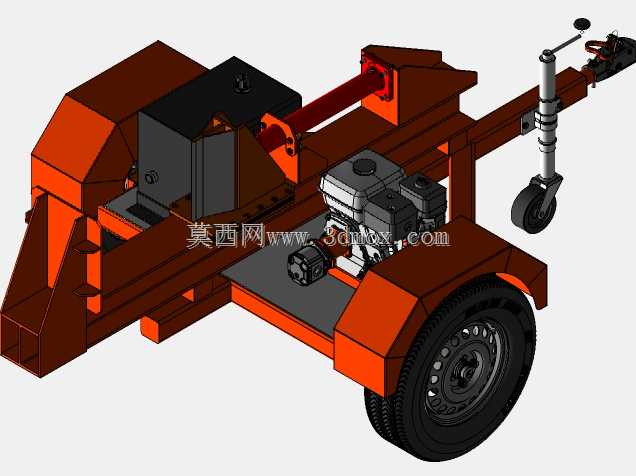

这款拖挂式作业设备主要面向园林养护、市政绿化、林场抚育等场景的枝桠废弃物处理需求，可直接由小型车辆牵引转场，适配山地、小区、苗圃等普通固定粉碎设备难以抵达的作业区域，解决修剪后枝条转运成本高、堆放占地的实际问题。设备整体采用单轴拖挂布局，前端设置可伸缩牵引臂，牵引连接端配备缓冲减震结构与驻车支撑轮，转场时支撑轮可收起锁定，作业时放下支撑轮配合后轮形成稳定三点支撑，避免作业过程中机身晃动偏移。动力单元采用卧式内燃机布置在车架中部平台，动力输出端通过带传动连接粉碎腔总成，传动路径短且维护便捷，车架两侧设置弧形轮眉防护结构，既避免行驶过程中泥水飞溅到动力部件，也能在作业时阻挡粉碎物料向外飞溅。粉碎腔采用侧进料布局，进料口设置在车架尾部区域，适配直径150mm以内的枝桠进料，腔体内配置锤片式粉碎转子，可将枝条切削粉碎为粒径均匀的木屑，出料方向可根据作业需求调整，粉碎后的物料可直接作为园林覆盖物、生物质原料收集。车架主体采用矩形钢管焊接成型，关键受力位置加装三角加强筋，兼顾结构强度与整机重量控制，后轮采用重载充气轮胎，适配非铺装路面的拖行需求，牵引臂的长度设计满足小型货车、皮卡等常见牵引车辆的转向边界，拖行过程中不会出现轮胎干涉、转弯半径过大的问题。设计过程中优先考虑户外作业的维护便捷性，动力单元、粉碎腔、传动部件的安装位置预留了足够的操作空间，日常检查、易损件更换无需拆解大量结构件，油箱、控制部件的布置位置避开了物料飞溅区域，同时兼顾操作人员操作时的视野可达性，进料位置的高度设计符合人工投料的作业姿态，降低长时间作业的疲劳感。整机的安装边界充分考虑拖挂上路的尺寸要求，宽度控制在常规道路通行允许范围内，高度满足乡村道路、小区门禁的通行限高需求，无需额外拆解即可完成不同作业点之间的转场移动。
