双轴马匹运输拖挂旅居车结构设计

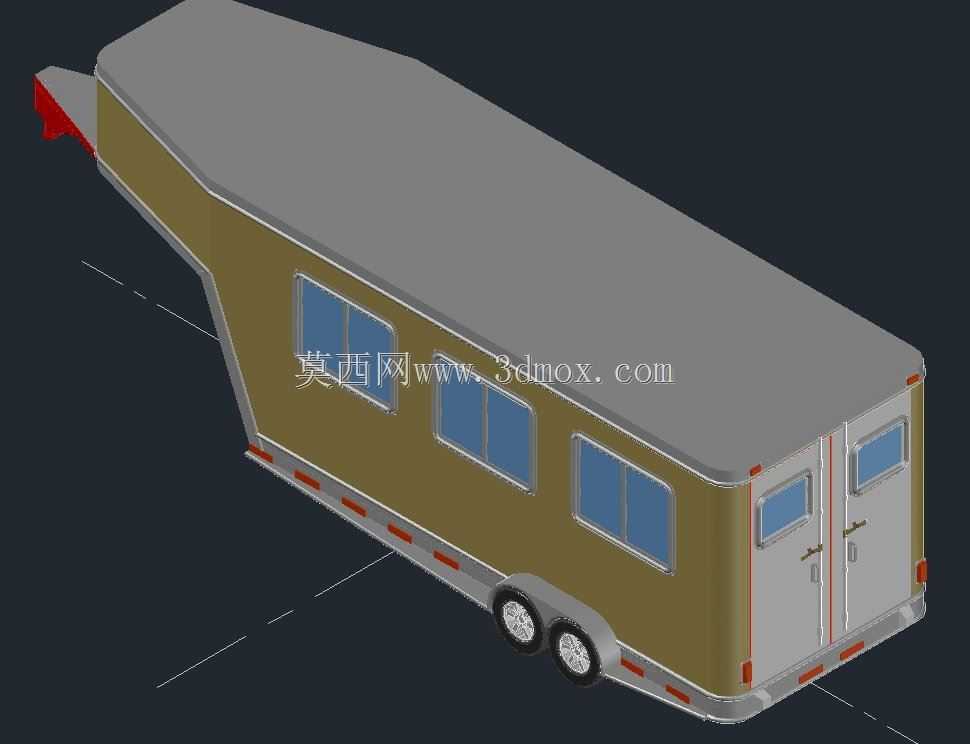

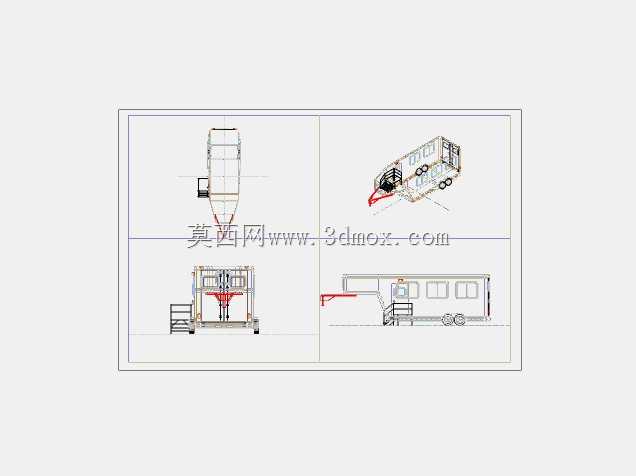

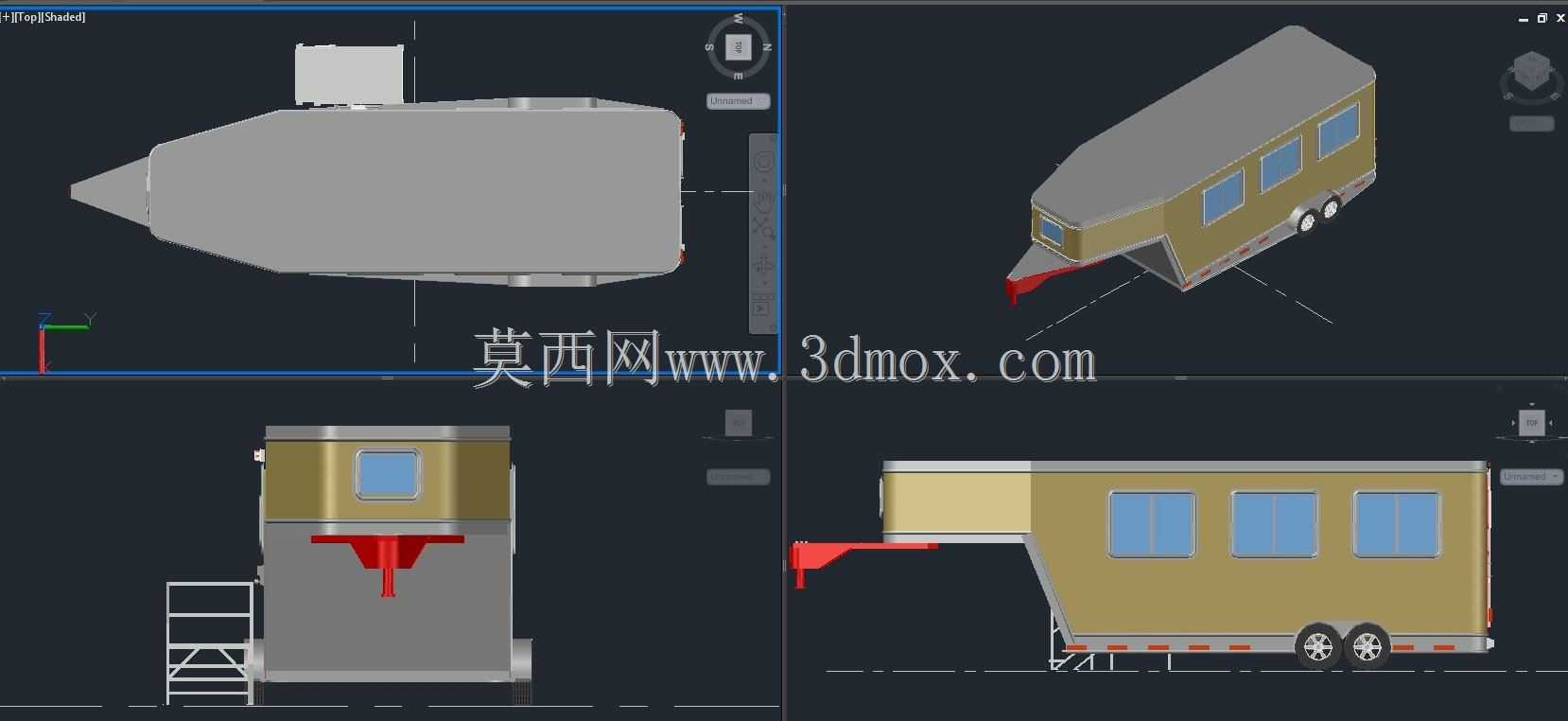

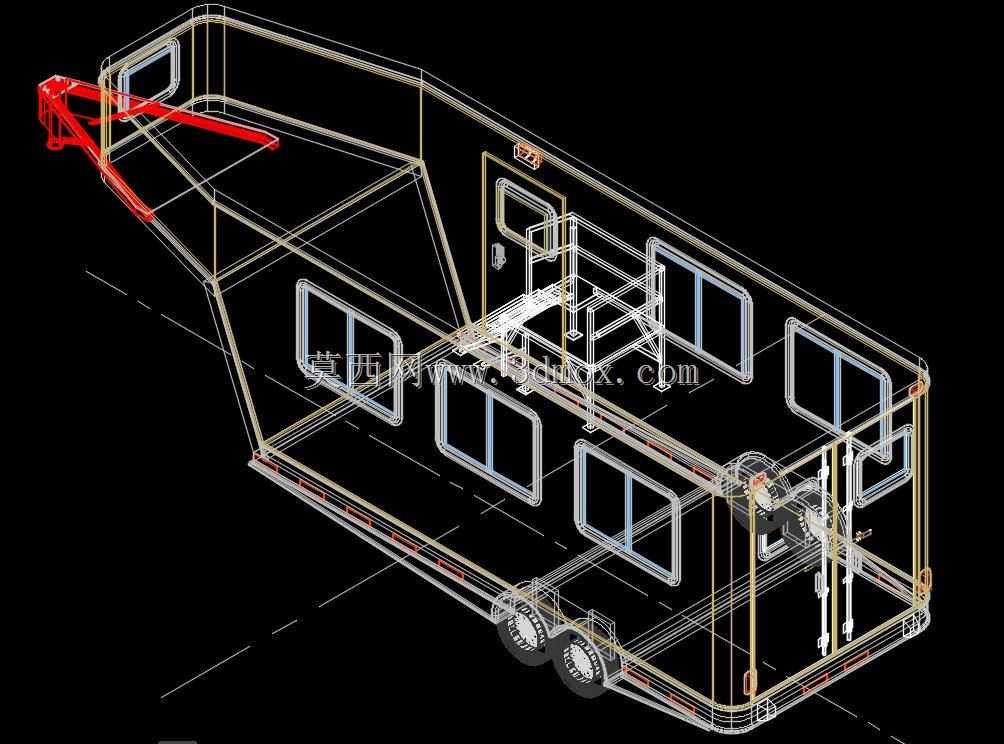

这款双轴拖挂结构主要面向马术运动场景的马匹转运需求，同时兼顾随行人员短途驻留的使用功能，整体采用封闭式厢体设计，在建模阶段就对厢体拼接缝隙做了闭合处理，避免后续渲染或结构校验时出现漏面破面问题。设计过程中单独拆分了独立图层，将行走机构、厢体蒙皮、窗体结构、牵引连接端、登乘梯、侧边标识件分别归置到对应图层，方便后续做结构修改、工程出图或是不同材质的映射赋值，不用反复拆分合并几何体。从实际使用场景来看，这类拖挂需要匹配常规乘用皮卡或是硬派越野车的牵引接口，牵引端的结构高度做了适配调整，保证与家用牵引装置的连接边界符合通用拖挂的安装尺寸，不会出现牵引架过高或过低导致的行驶姿态异常。双轴布局的行走机构能更好分摊满载时的厢体重量，相比单轴拖挂在高速行驶时的侧向稳定性更强，应对非铺装路面的颠簸时，轮组的贴地表现更好，能减少运输过程中马匹受到的冲击。厢体侧面设置了三扇连续的观景窗，既可以保证厢内的采光通风，也能让随行人员在驻留时观察外部环境，前端牵引架上方的突出结构做了流线型收边处理，降低行驶过程中的风阻系数，同时该区域可作为储物舱放置马术用具、马匹饲喂物料。厢体尾部设置了登乘结构，配套的小梯架在建模时做了可收放的结构预留，不用时可以折叠贴合在厢体侧壁，避免行驶过程中剐蹭路障。厢体下部沿周圈设置了反光标识的安装位，符合道路行驶的安全规范要求，轮拱位置做了外凸的圆弧过渡，避免轮胎跳动时与厢体底板发生干涉。建模时对厢体内部的空间做了初步分区，前端区域预留马匹固定位的安装接口，后部区域可布置简易驻留设施，满足短途出行时的人员休息需求，整体尺寸控制在常规道路通行的限界范围内，不需要额外办理超限运输审批，适配普通公路的行驶要求。
