多轮组联动绳索传动机械结构

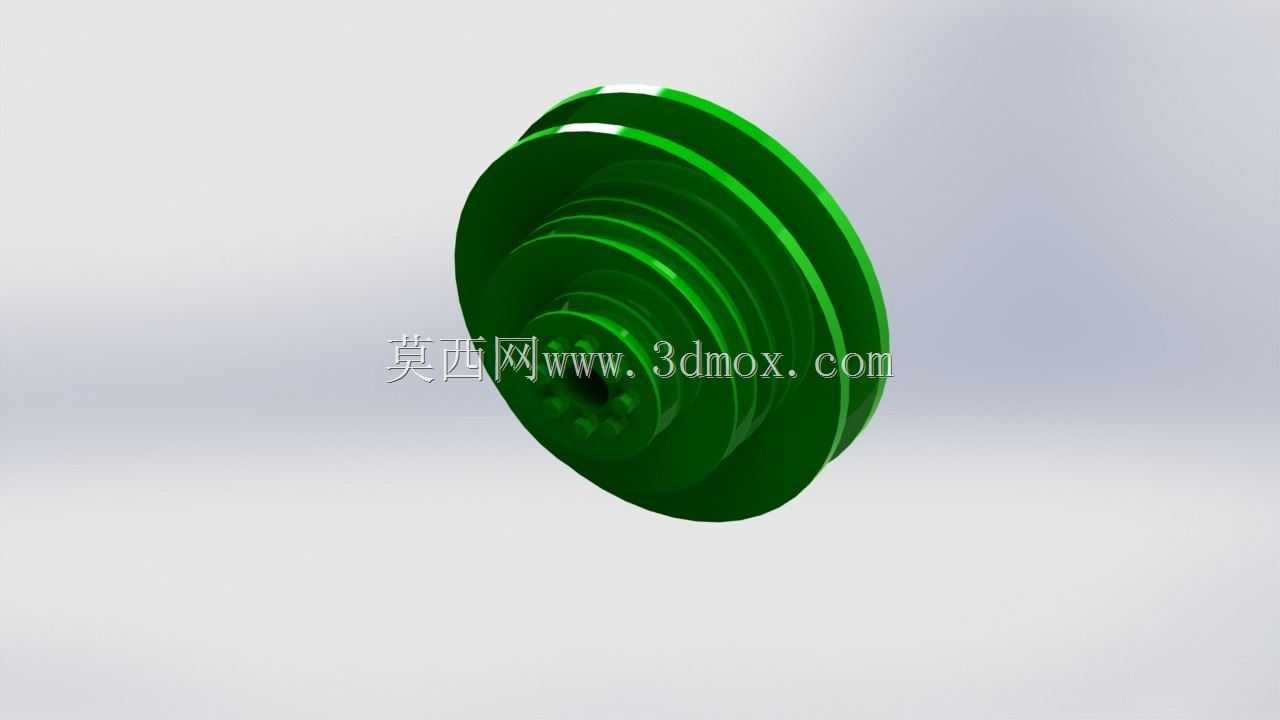

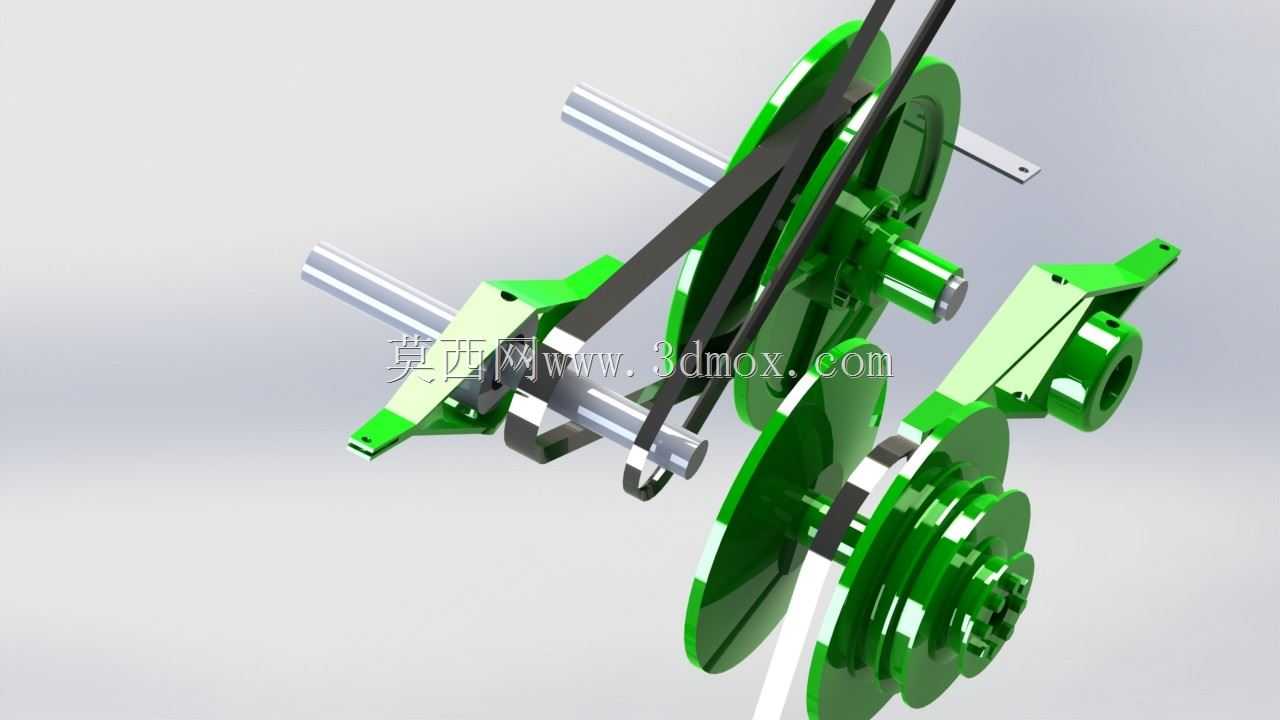

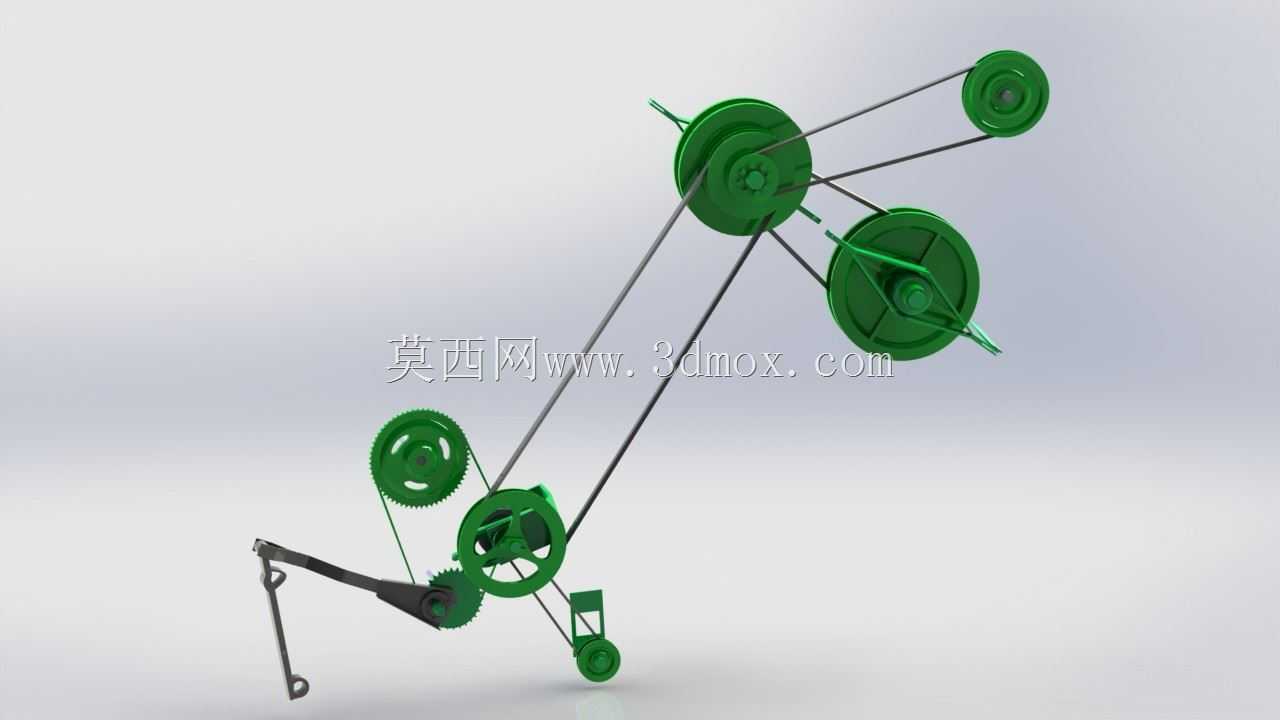

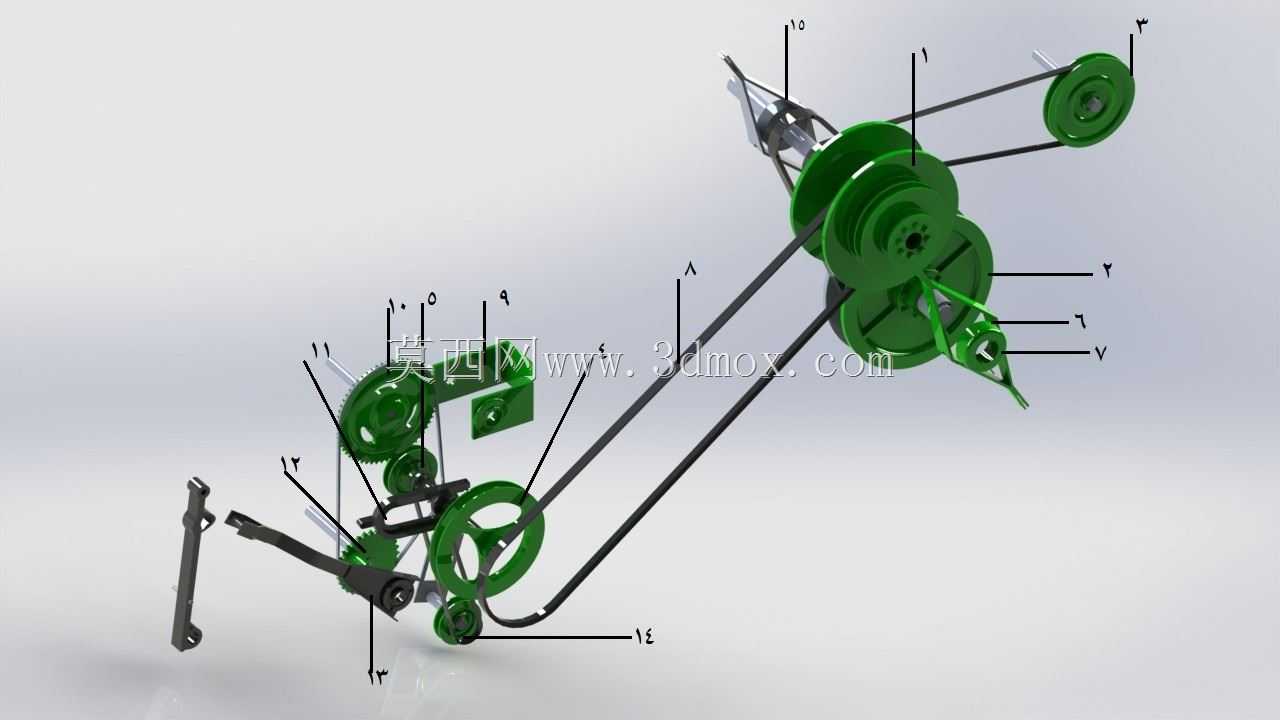

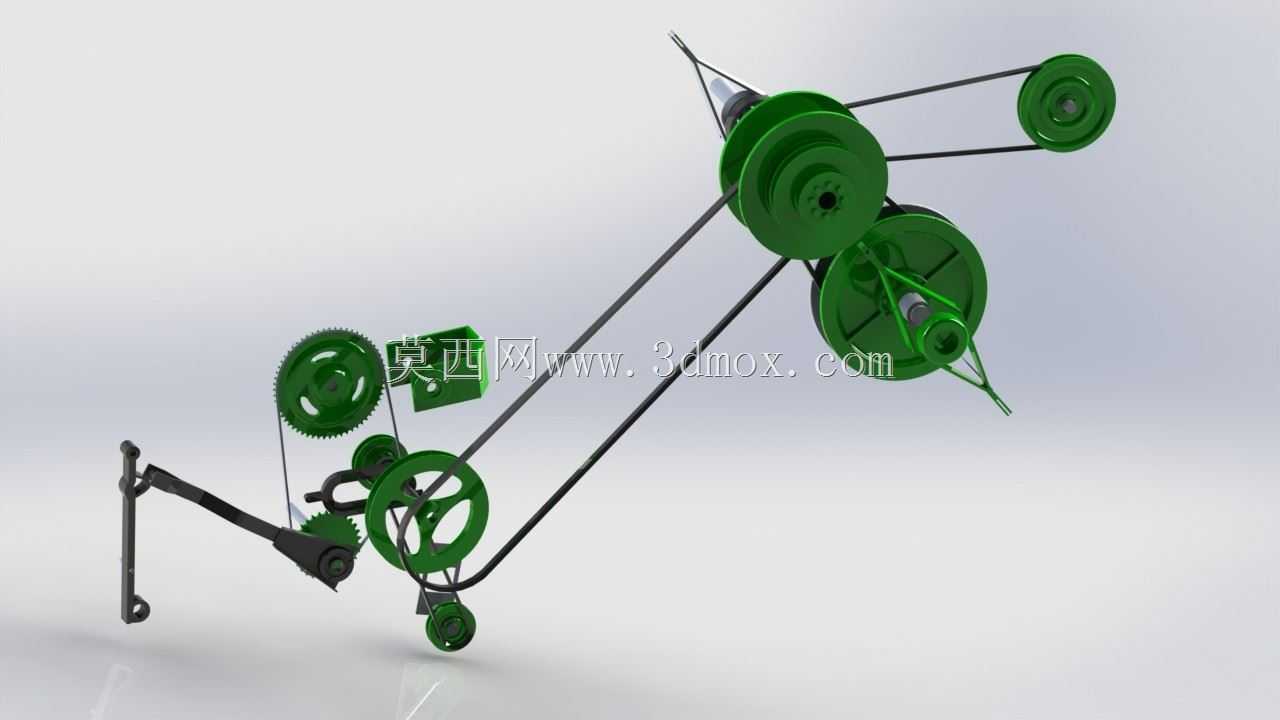

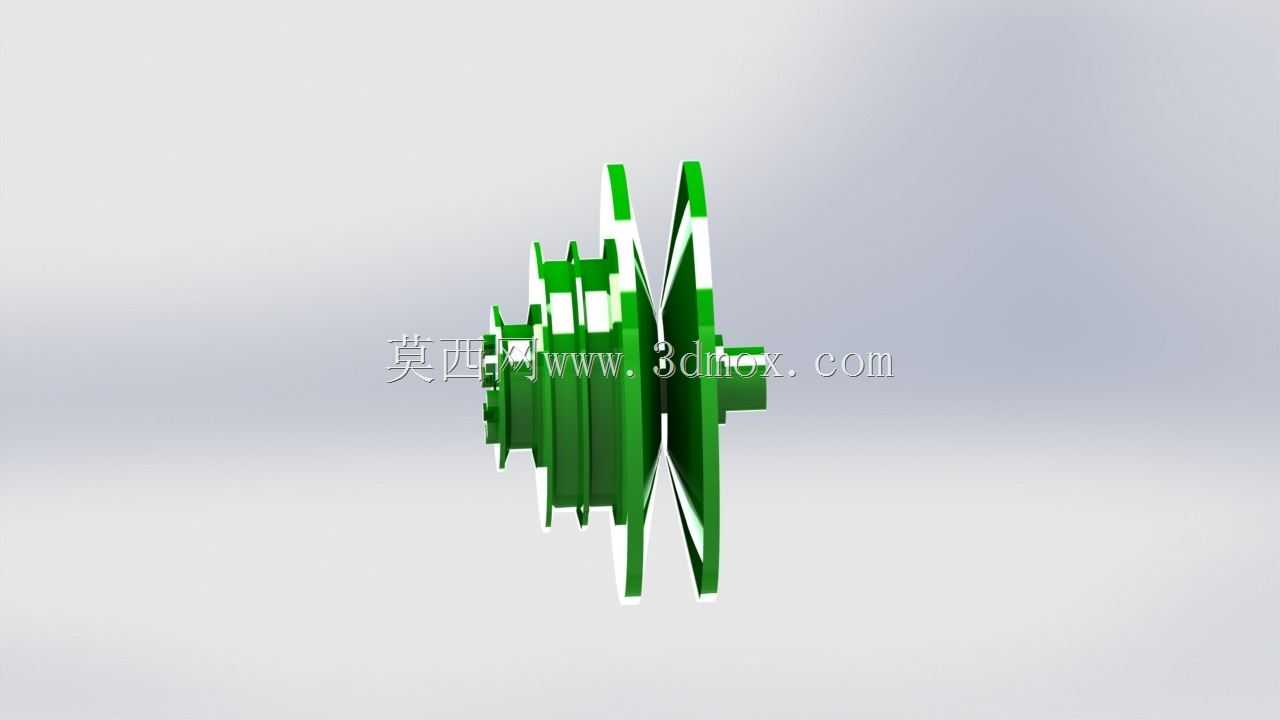

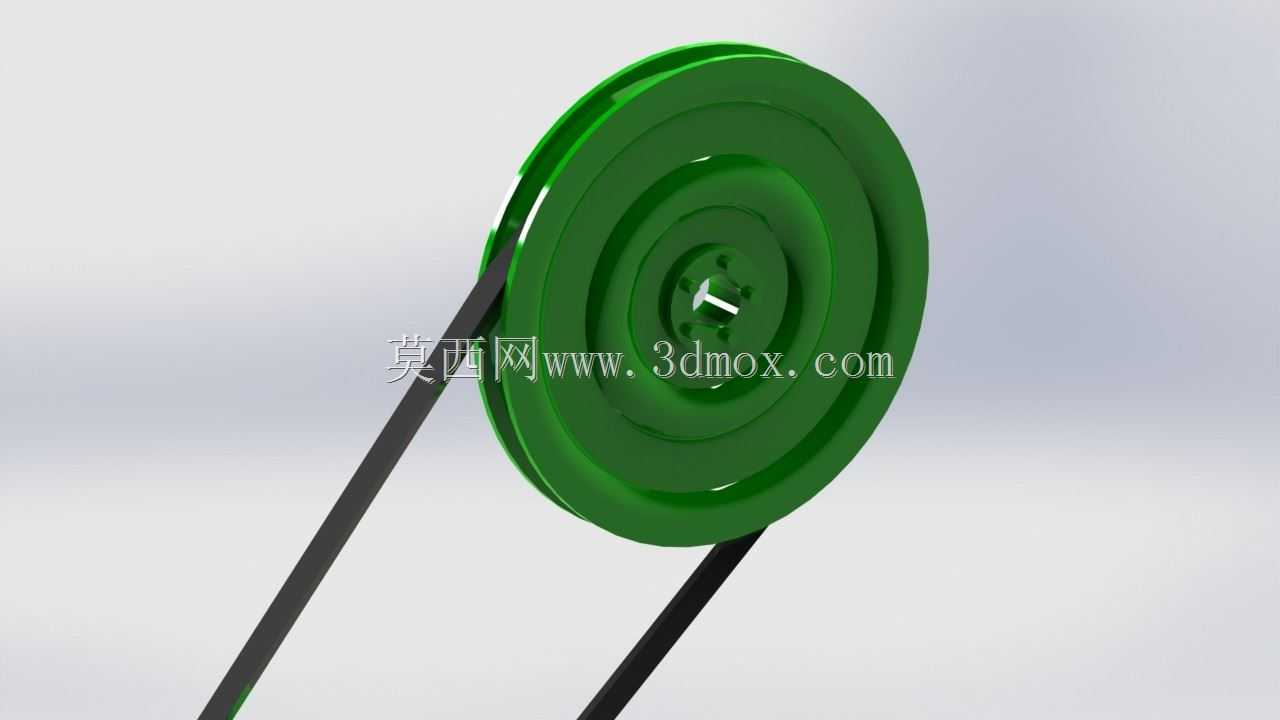

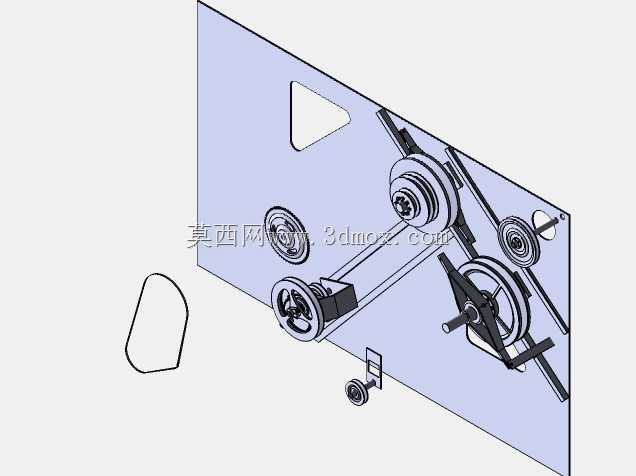

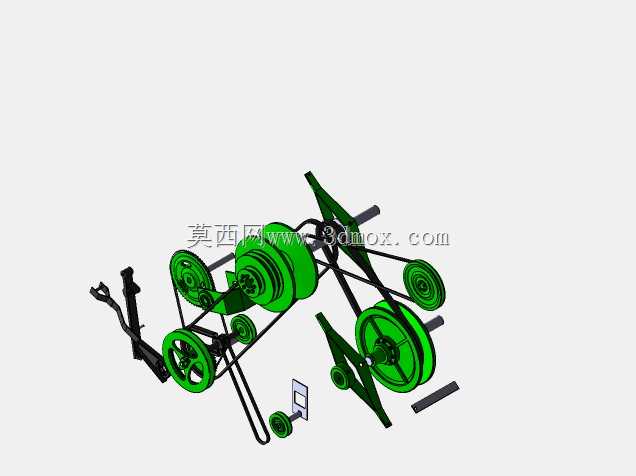

这套多轮组联动绳索传动结构，核心依托不同直径带轮与绳索的摩擦啮合实现动力的跨点位传递，在轻工纺织设备的纱线张力调节工位、小型物料分拣线的摆臂驱动单元、教学演示用机械原理教具场景中均有成熟应用空间。设计阶段优先考虑传动路径的空间避让需求，将多个不同直径的带轮按照动力输入、转向传导、末端输出的层级错落布置，轮体之间的中心距经过反复校核，既保证绳索包覆角满足摩擦传动不打滑的最低要求，又避免绳索过长引发的运行抖动问题。结构中搭配的齿轮啮合副，主要用于实现相邻轴系的转速匹配与转向调整，带轮与齿轮的同轴安装位严格控制同轴度公差，避免高速运转时出现偏心晃动。从安装边界来看，整套结构的外接轮廓可根据实际设备的安装舱室尺寸调整轮组排布角度，固定支座预留的安装孔位兼容常见的型材安装标准，不需要额外定制转接件即可完成装配。功能层面，这套结构可实现单动力输入下的多末端同步动作输出，通过调整不同带轮的直径配比，能灵活改变各个输出端的线速度与动作行程，相比纯齿轮传动的多输出结构，绳索传动具备一定的缓冲吸振能力，在遇到瞬时过载时可通过绳索微量滑移保护核心动力部件不受损伤。设计过程中特意将绳索的张紧调节位设置在结构外侧，日常维护时不需要拆解核心传动部件即可完成张紧度调整，降低运维难度。轮体边缘的绳槽深度经过优化，既保证绳索运行时不会轻易脱槽，又不会因为槽深过大增加绳索的磨损速率，延长易损件的更换周期。整套结构的运动逻辑清晰，各个轮组的转动方向、传动比都可通过参数化调整适配不同的工况需求，既可以作为独立的传动模块集成到专用设备中，也可作为机械原理教学的演示载体，直观展示带传动与齿轮传动组合使用时的运动传递特性。
