农业GNSS接收终端外观结构设计

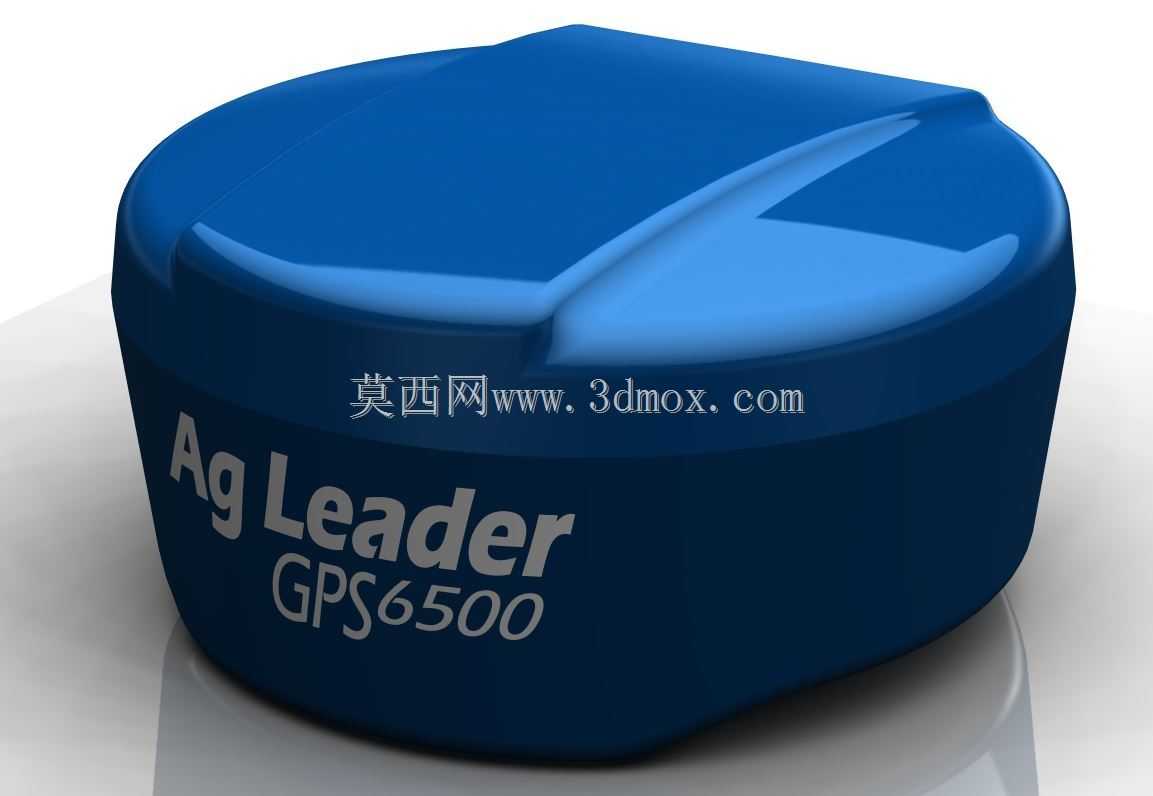

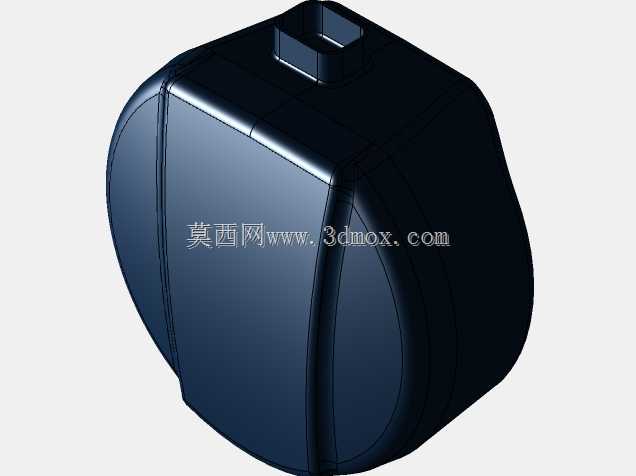

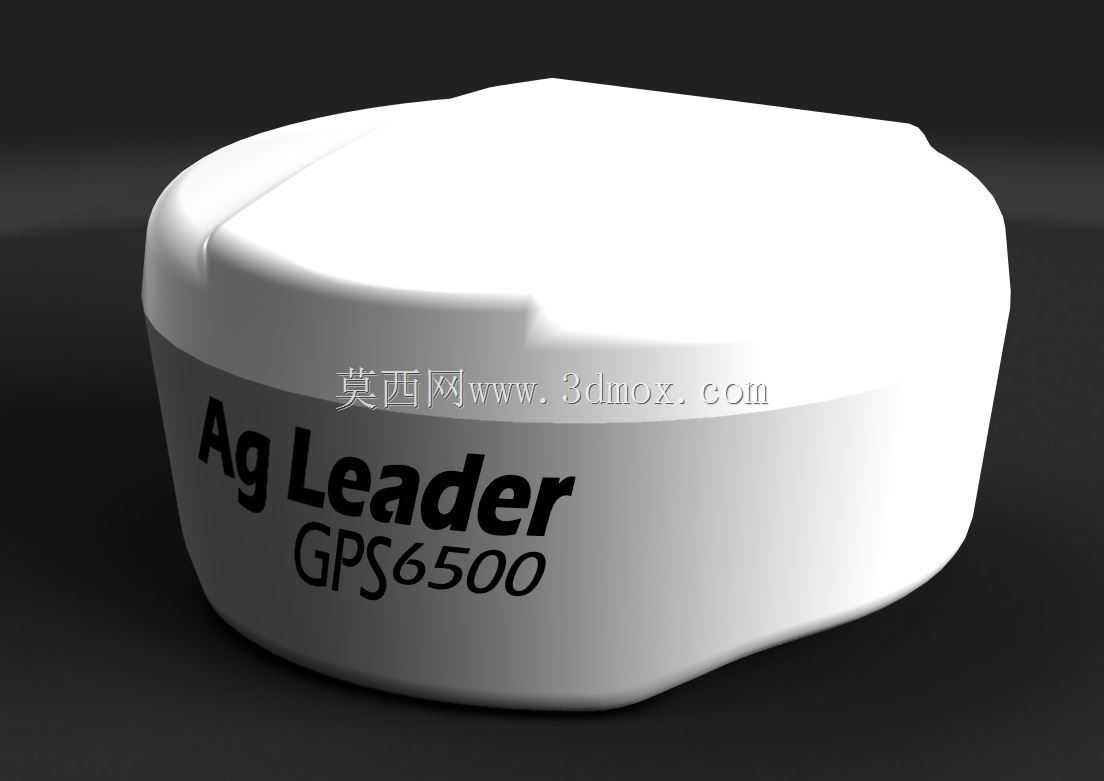

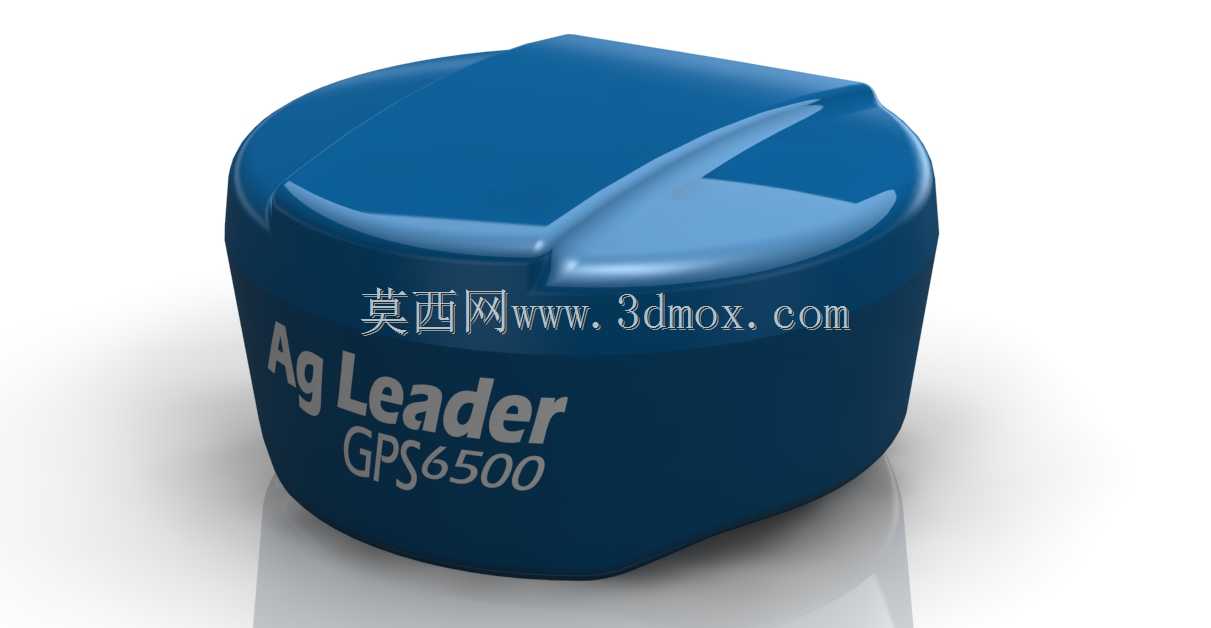

这款GNSS接收终端主要面向大田精准农业作业场景设计，可配套安装在拖拉机、收割机、播种机等各类农用机械顶部，为自动驾驶作业、变量施肥、产量测绘、作业轨迹记录等功能提供稳定的厘米级定位信号支撑。从结构设计角度看，整机采用矮圆柱类造型，顶部做了非对称的导流斜面处理，并非规则圆弧顶盖，该设计一方面可以降低田间作业时的风阻，避免高速行进时气流在设备表面形成紊流带来的振动影响信号接收稳定性，另一方面倾斜的上表面可以减少田间作业时扬尘、露水、雨水的积存，降低长期户外使用时密封结构的老化压力。设备外壳采用上下扣合的装配结构，接缝处做了内凹止口设计，配合周圈的密封胶条可以满足户外露天使用的IP67级防护要求，能够耐受田间作业时的泥水飞溅、夏季高温暴晒、冬季低温冻融以及农药化肥的腐蚀。安装边界方面，整机底部预留了标准的农机安装螺孔位，可适配市面上主流的农机设备安装支架，安装时需保证设备上表面无金属遮挡，且距离农机驾驶室顶部金属边缘至少保留15cm的净空距离，避免金属屏蔽影响卫星信号接收。设备侧面印刷的标识区域做了内凹处理，避免长期户外使用时标识被风沙磨损脱落，整体壁厚控制在3mm左右，采用改性ABS工程塑料注塑成型，兼顾结构强度与轻量化要求，整机重量控制在合理区间，不会给农机安装支架带来额外的负载压力。从功能布局来看，设备内部集成了GNSS接收天线、信号处理模块、数据传输接口，底部出线位置做了防水格兰头设计，可直接连接农机的车载供电系统与作业控制终端，无需额外加装信号放大装置即可稳定接收多星座卫星信号，在开阔农田环境下可实现稳定的固定解输出，满足农机自动驾驶作业的定位精度要求。设计过程中充分考虑了农用设备的使用工况，外壳所有棱边都做了R5以上的圆角处理，避免安装维护时划伤操作人员，同时无突出的外置结构，降低田间作业时被树枝、作物秸秆勾挂损坏的风险。
