旋转升降式多车位立体停车装置结构

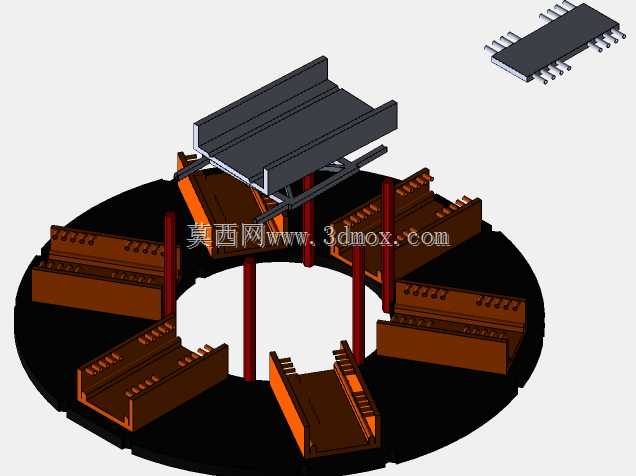

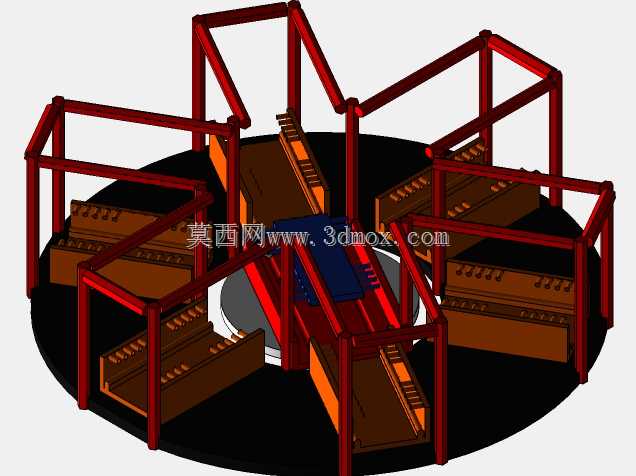

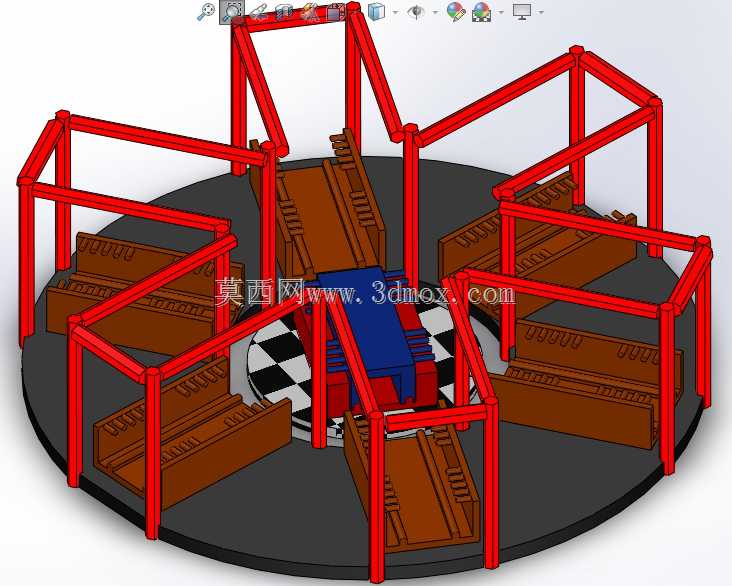

该结构针对城市核心区土地资源紧张的停车场景设计，可部署在商圈、老旧小区、写字楼周边的零散圆形闲置地块，相比传统平面停车场能在同等占地面积下提升数倍车位容量，适配小型乘用车的停放需求。整体采用圆形回转布局，中心为集成动力输出的核心总成，周边辐射分布多组独立载车单元，每组单元配套红色型材搭建的支撑框架，框架采用矩形截面型材拼接，通过标准紧固件连接，兼顾结构刚性与现场装配便捷性，框架的竖向立柱直接固定在底部圆形回转基座上，回转基座下方配置回转支承结构，可带动整体载车单元绕中心做360度旋转动作，实现目标车位的调度对位。中心集成的升降机构采用垂直导向结构，可将对应位置的载车板从停放层位平稳输送至地面层，载车板采用带限位挡边的槽型结构，表面设置防滑纹理与车轮定位凸台，车辆驶入后可自动限制车轮位移，避免升降或旋转过程中出现车辆滑移。设计过程中优先考虑动作逻辑的可靠性，旋转与升降动作设置互锁机制，仅当载车板完全落位至对应层位的支撑托架后，回转机构才可启动，避免动作干涉引发结构碰撞；载车板的进出通道预留足够的转弯半径，适配常规家用轿车的驶入角度，无需驾驶员反复调整车位。安装边界方面，整体结构的外接圆直径可根据部署地块的实际尺寸调整，常规配置下外接圆直径覆盖十余米范围，竖向高度根据设置的停车层数确定，底部基座需要做硬化处理，满足整体设备的承重与抗倾覆要求，中心动力舱预留检修开口，方便后期对旋转驱动、升降传动部件做日常维护。每组载车单元的支撑框架之间预留足够安全间隙，避免旋转过程中相邻框架、载车板发生剐蹭，载车板的承载能力按照常规家用乘用车的整备质量设计，框架型材的截面参数经过受力校核，可承受满载工况下的静载荷与动作过程中的动载荷，导向部位配置耐磨衬套，降低长期运行的磨损量，延长结构整体使用寿命。
