工业级螺旋齿轮减速箱结构设计

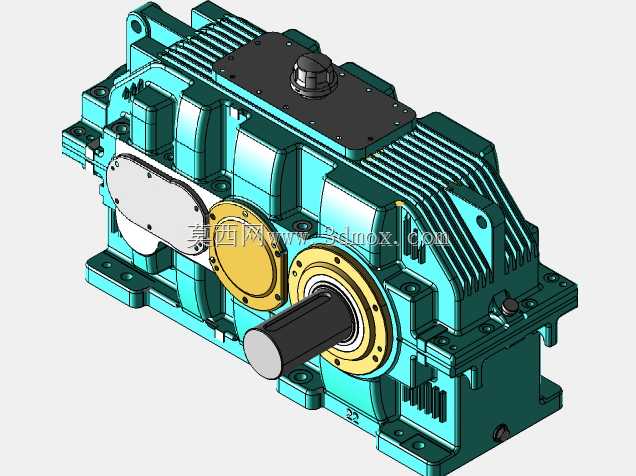

这款螺旋齿轮减速箱主要应用于矿山输送、冶金设备、重型起重等需要大扭矩传递的工业场景，作为动力传递链路中的核心减速部件，它承担着匹配原动机高转速与工作端低转速大扭矩需求的作用，可适配电机、内燃机等多种原动机输出端，为下游的滚筒、链轮、工作辊等执行部件提供稳定的低转速动力输出。从结构设计来看，箱体采用剖分式铸造壳体，上下箱结合面经过精密铣削加工，保证合箱后的密封性能，避免齿轮润滑油渗漏，同时壳体外表面布置了密集的散热筋结构，在设备连续重载运行时，可通过增大散热面积将齿轮啮合、轴承转动产生的热量快速散出，维持箱内油温在合理工作区间，延长润滑油与内部传动件的使用寿命。输入输出轴均采用阶梯轴设计，轴肩位置定位精准，轴承安装位预留了合适的配合公差，输出端配置了接触式骨架油封与防尘端盖，可阻挡外界粉尘、水汽进入箱体内部，同时防止润滑油沿轴向外泄漏。内部采用多级斜齿轮啮合传动，斜齿轮相比直齿轮拥有更大的重合度，传动过程中啮合冲击更小、运行噪音更低，承载能力也更强，可承受短时过载冲击载荷，适配重型工况下的不稳定负载特性。安装边界方面，箱体底部设置了带螺栓孔的安装脚，安装孔位间距经过标准化设计，可直接适配多数工业设备的安装基座，无需额外制作过渡安装板；输入轴与输出轴的轴伸尺寸、键槽规格均符合通用传动件配套标准，可直接匹配标准联轴器、链轮、带轮等传动连接件，减少现场安装的二次加工工作量。设计过程中对齿轮的模数、齿宽、螺旋角进行了匹配校核，保证各级齿轮的等强度设计，避免出现单级齿轮提前失效的问题，同时箱体内预留了合理的齿轮润滑空间，可采用油浴润滑方式对齿轮与轴承进行润滑，无需额外配置强制润滑系统，降低设备配套成本与后期维护复杂度。观察孔设置在箱体顶部，可方便日常检查齿轮啮合状态与油位高度，透气塞布置在观察孔旁，平衡箱体内外气压，避免运行过程中箱内压力升高导致密封件失效。
