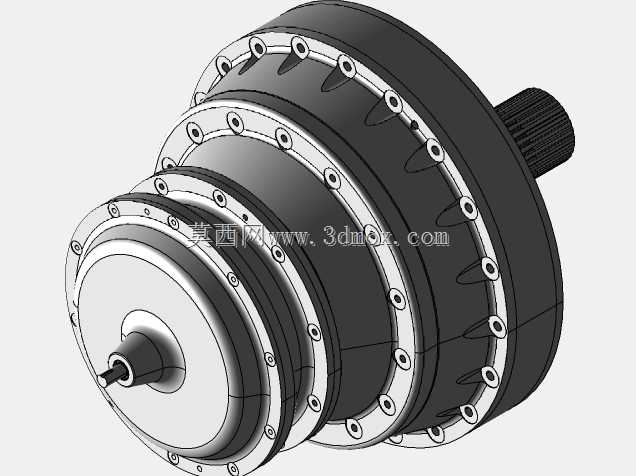

多级行星齿轮传动箱结构三维建模

这款行星齿轮传动箱的结构设计，核心围绕高扭矩密度的传动需求展开，在重载工业传动场景中应用十分广泛，常见于工程机械行走驱动、工业机器人关节传动、重型输送设备动力端、风电变桨驱动等对安装空间有严格限制、同时需要大减速比大扭矩输出的工况。从结构布局来看，该传动箱采用多级行星轮串联布置的形式，内齿圈与箱体采用集成式设计，既保证了壳体的整体刚性，又能缩减径向安装尺寸，输出端采用花键轴结构，可直接与负载端的连接法兰或传动套配合，输入端的轴伸设计适配常规伺服电机、液压马达的安装接口，安装法兰的螺栓孔采用圆周均布形式，能适配不同安装姿态的固定需求，不管是水平卧式安装还是垂直立式安装，都能保证连接刚性。设计过程中，每一级行星架都采用了双侧支撑的结构，避免行星轮在大扭矩负载下出现偏载，行星轮与行星销之间预留了滚针轴承的安装位，能有效降低传动过程中的摩擦损耗，齿圈、太阳轮、行星轮的齿形都采用渐开线变位设计，根据各级传动的负载分配调整变位系数，平衡各级齿轮的接触强度与弯曲强度，避免出现单级齿轮过早失效的问题。壳体的分段连接位置都设计了止口定位结构，装配时能保证各级齿轮的同轴度，连接螺栓采用内六角圆柱头形式，沉孔深度经过精确核算，既保证螺栓的拧紧空间，又不会额外增加壳体的径向尺寸。输出端的密封槽位置设计在轴伸与端盖的配合处，可适配骨架油封的安装，能有效防止传动箱内的润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、潮湿的恶劣工业工况。从安装边界来看，该传动箱的最大外径控制在紧凑范围内，轴向总长度根据多级传动的级数合理分配，输入端法兰的止口尺寸、螺栓孔分布圆直径都遵循通用传动部件的安装规范，能直接替换同规格的常规行星减速箱，不需要对原有设备的安装基座做额外改造。传动过程中，动力从输入端太阳轮输入，带动周向均布的多个行星轮同时啮合传动，相比定轴齿轮传动，多行星轮分担负载的形式能让同等体积下的传动扭矩提升数倍，同时传动过程更加平稳，振动与噪声控制表现更优，适合对传动平稳性有要求的精密传动场景。
