轻量化单速自行车碳纤维车把三维设计

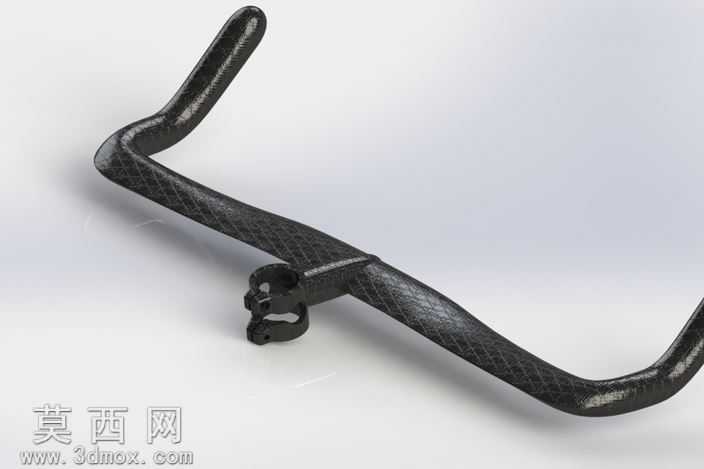

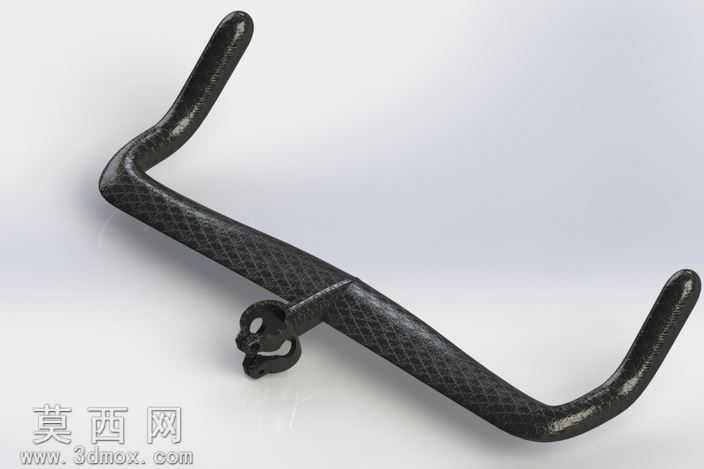

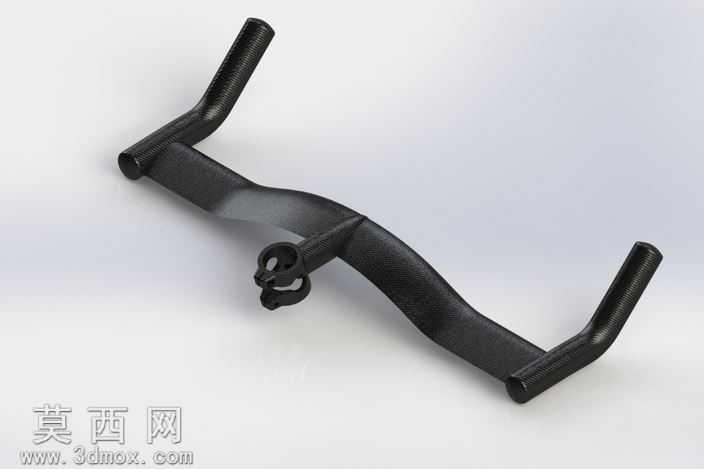

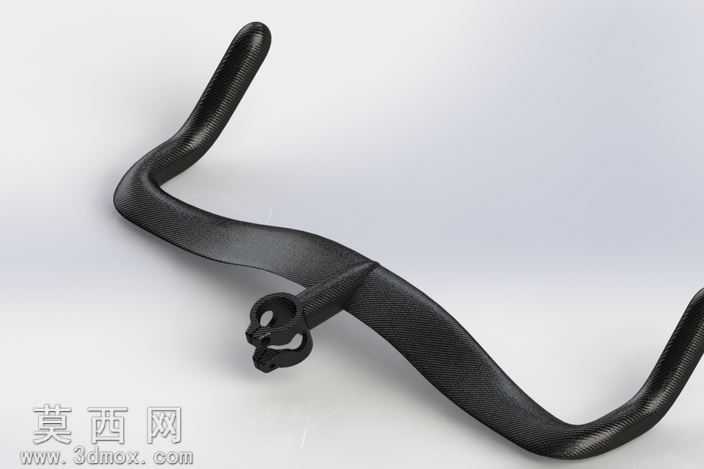

本作品为适配单速通勤自行车、复古休闲单车打造的轻量化弯把三维模型，建模阶段以SolidWorks为核心工具，采用自顶向下的参数化设计逻辑，先依据人体工学骑行姿态确定弯把的核心轮廓参数：将把横有效握持宽度设定为适配亚洲成年用户肩宽的420mm，下把位下沉角度设置为125°，既保证平路巡航时上把位握持的放松姿态，也能满足冲刺骑行时下把位降低风阻的发力需求。建模过程中优先使用扫掠特征构建车把主体的连续曲面，对把立安装位的锁紧接触区域做局部加厚处理，避免后续装配时出现应力集中问题，同时在把横表面预留了防滑纹理的阵列特征排布空间，通过线性阵列结合曲面投影的方式，让菱形防滑纹理完全贴合车把的弧形曲面，不会出现纹理拉伸变形的问题。材质渲染阶段选用哑光碳纤维材质作为主体表现效果，通过调整材质的各向异性参数还原碳纤维编织纹理的细微反光特性，把端安装位的金属锁紧件则采用磨砂阳极氧化黑的金属材质，通过粗糙度参数的差异区分碳纤维与金属部件的质感差异，渲染时采用45°侧上方柔光打光，既清晰展现车把的整体轮廓曲线，也能凸显表面防滑纹理的凹凸质感。结构设计上充分考量轻量化需求，将车把主体做中空结构处理，通过抽壳特征控制管壁厚度均匀维持在2.5mm，在保证结构强度满足日常骑行受力要求的前提下最大化降低部件重量，把立连接位做了一体化的限位凸台设计，无需额外加装限位垫圈即可完成与标准把立的精准装配，把端位置预留了标准口径的把堵安装孔位，可兼容市售常规尺寸的把堵、副刹把等配件。设计过程中反复调整弯把的reach与drop值，避免下把位握持时出现手腕过度弯折的问题，同时对车把整体做了圆角过渡处理，所有棱边位置都做了R3以上的圆角打磨，既提升握持的舒适度，也能避免应力集中导致的部件断裂风险，整体模型的装配公差控制在0.1mm以内，可直接导出工程图用于开模生产或3D打印打样验证。
