自行车曲柄蜘蛛传动连接结构设计

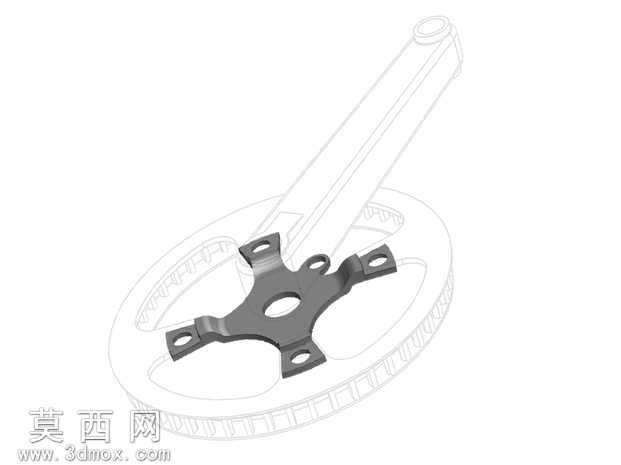

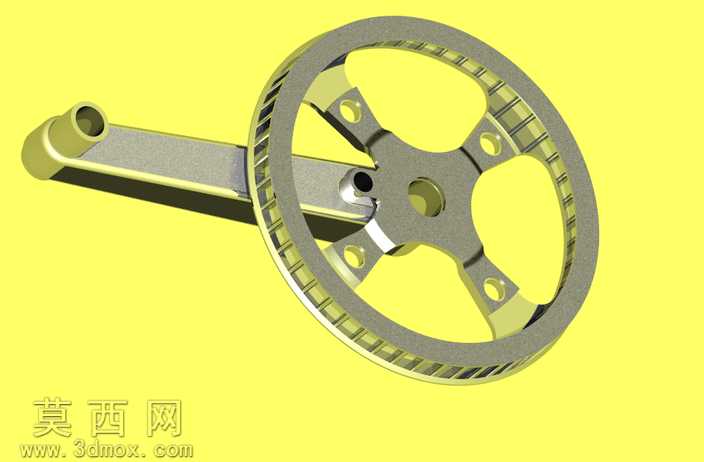

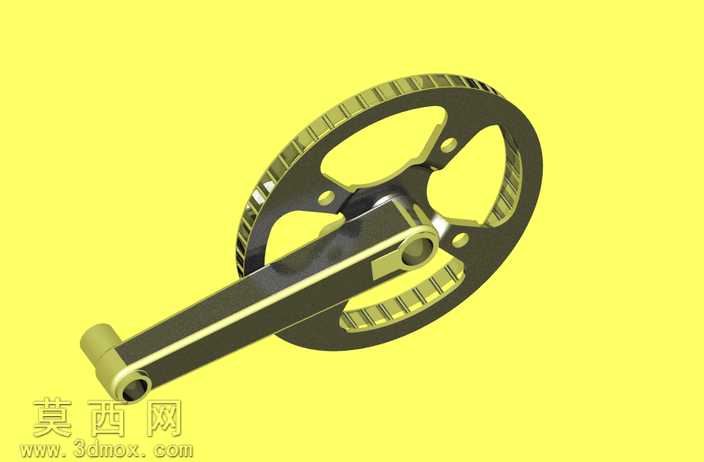

本作品为适配盖茨碳驱动器50T滑轮仇杀神轴曲柄的自定义蜘蛛连接结构，属于竹自行车零件系列的配套设计，整体采用三维参数化建模方式完成，建模过程中优先保证各安装孔位的同轴度与位置精度，确保与曲柄轴、齿盘部件的装配契合度。建模阶段首先绘制中心定位基准，确定与曲柄轴配合的中心孔尺寸公差，再围绕中心基准均匀分布四组支臂结构，每支臂末端设置对应齿盘安装的固定孔位，孔位间距严格匹配盖茨驱动器的安装标准，避免装配时出现错位问题。结构设计上采用十字形四爪布局，在保证连接强度的前提下尽可能削减非受力区域的材料厚度，实现轻量化设计目标，支臂与中心基体的过渡位置采用圆弧倒角处理，减少应力集中风险，提升部件长期使用的结构可靠性。材质设定上匹配碳纤维复合材料的属性，渲染阶段还原碳材质的哑光颗粒质感，对安装孔位的边缘做高光处理，突出机加工的精度细节，背景搭配曲柄与齿盘的线框轮廓，清晰展示该部件在整套传动系统中的装配位置与连接关系。设计过程中反复校核各支臂的受力形变情况，模拟骑行时的踩踏扭矩载荷，调整支臂的厚度与过渡弧度，确保在轻量化的前提下满足高强度踩踏的受力需求，中心孔的配合公差按照精密传动部件的标准设定，保证与曲柄轴装配后无旷量，传递扭矩时无虚位。各安装孔的位置度误差控制在极小范围内，确保齿盘安装后与链条的啮合精度，减少传动过程中的异响与磨损，整体结构兼顾了定制化适配需求与机械性能要求，既可以适配特定型号的盖茨碳驱动器，也能为同类型自行车曲柄连接结构的设计提供参考，建模过程中保留了完整的参数化特征，方便后续根据不同规格的齿盘与曲柄轴调整尺寸，快速衍生适配不同车型的版本。
