农用拖拉机拖车挂载连接装置结构

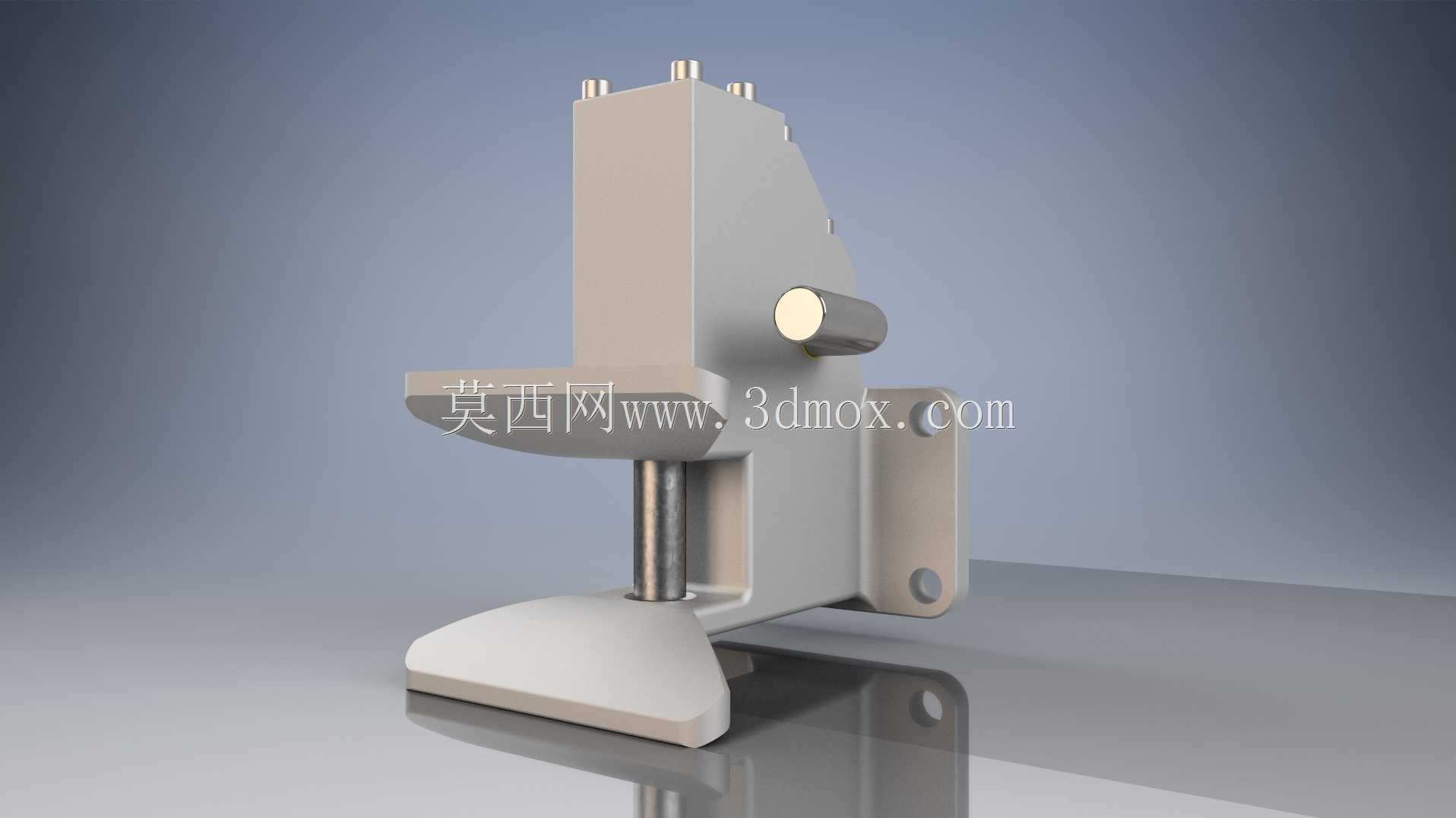

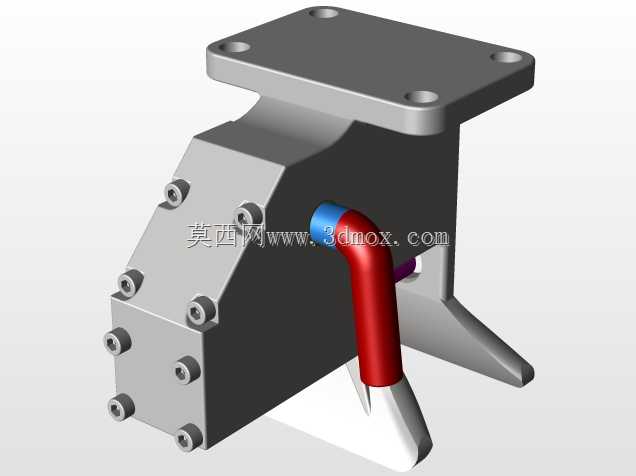

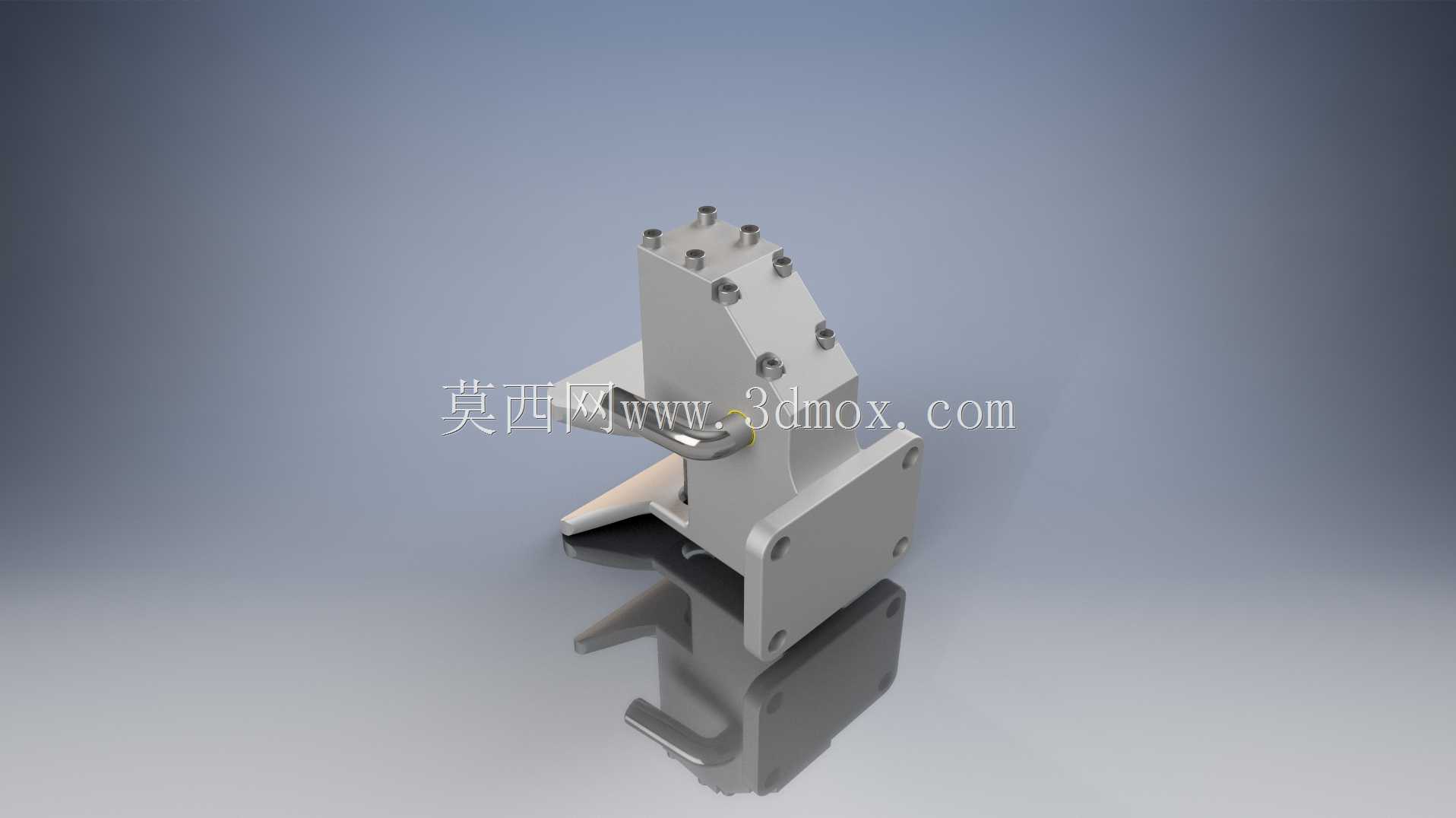

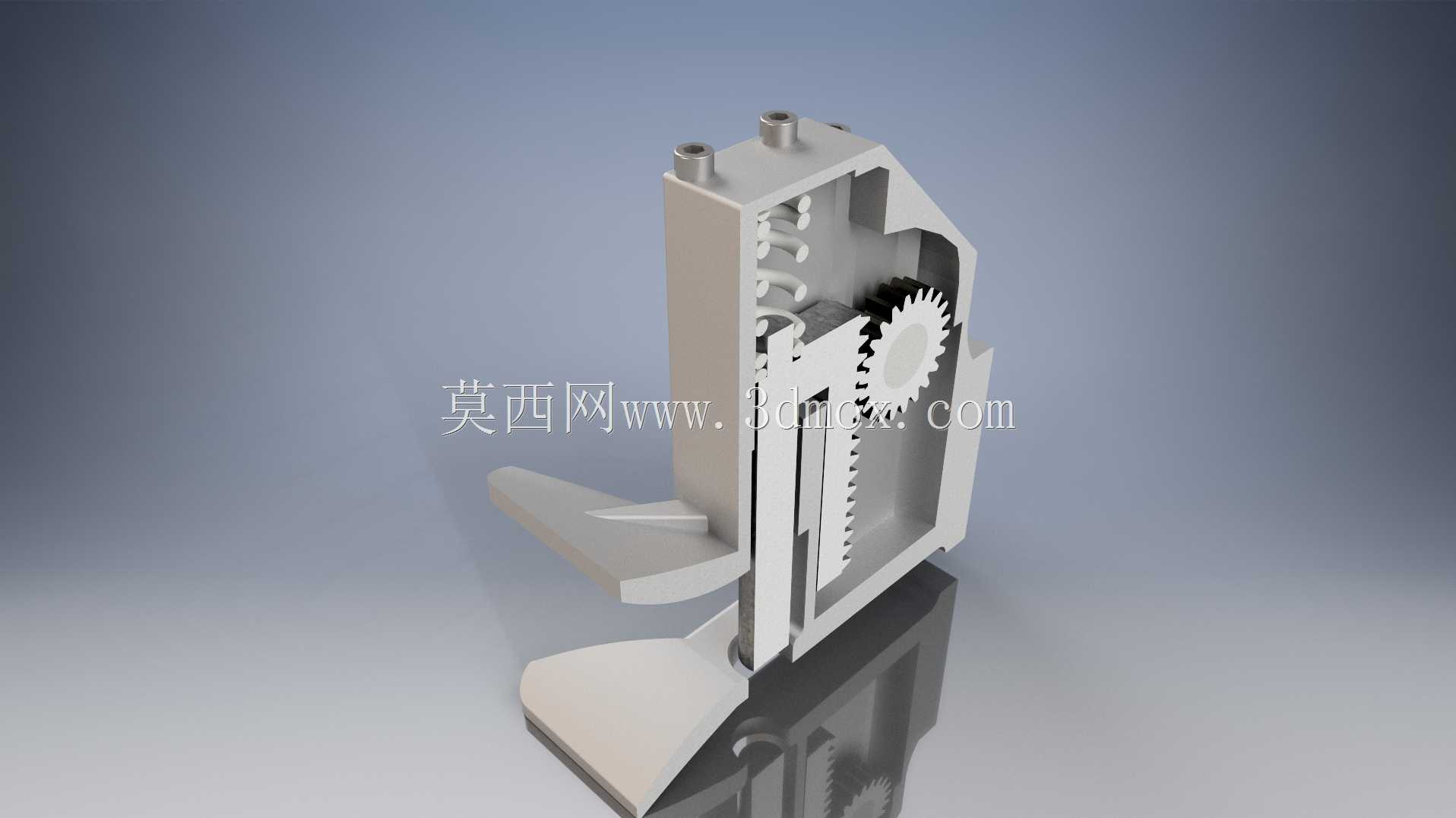

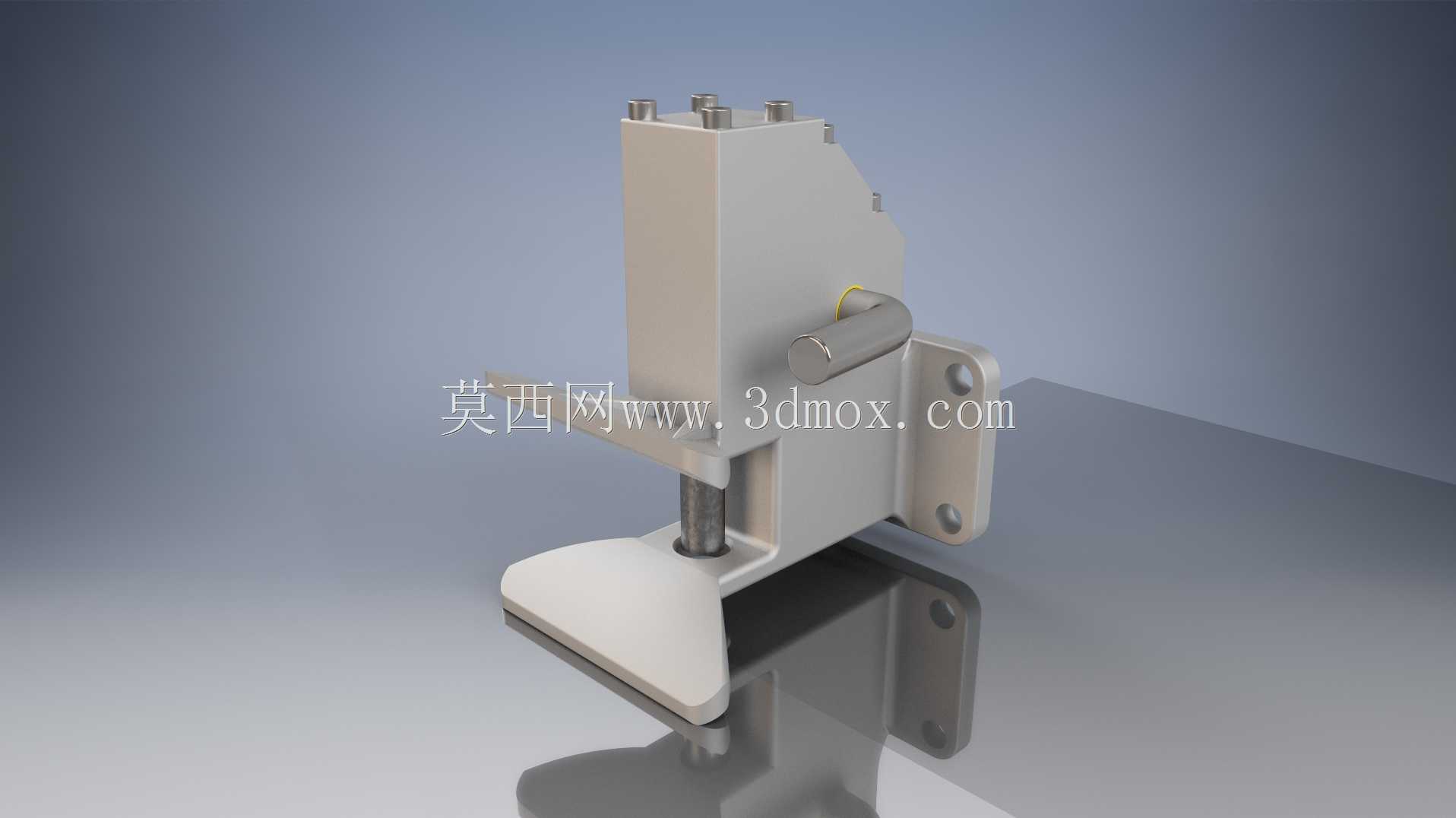

在欧洲小型家庭农场的作业场景里，这类挂载连接装置是拖拉机与后置拖车、农具之间的核心传力部件，日常需要承担农具牵引、拖车载重传递、作业工况冲击缓冲的多重作用，不少小地块的定向农场作业范围有限，拖拉机不需要频繁长距离转场，但挂载、拆卸农具与拖车的操作频率很高，对连接结构的可靠性、操作便捷性都有很实际的要求。从结构设计来看，这套装置采用立式安装基座作为主体承力结构，基座上预留的两个通孔直接对应拖拉机尾部的安装螺孔位，安装时不需要额外改制拖拉机原有挂载点，能直接适配多数中小马力农用拖拉机的尾部安装边界，整体安装面的平面度公差控制在0.2mm以内，避免安装后出现应力集中导致的基座开裂。装置中部的横向销轴是核心的传力部件，销轴表面做了淬硬处理，硬度达到HRC45-50，既可以承受牵引过程中的纵向拉力，也能缓冲田间颠簸时的垂直方向冲击力，销轴端部设置了防脱锁止结构，日常作业时不会因为振动出现销轴窜出脱落的问题。下方的支撑脚结构是这套装置的特色设计，当拖拉机与拖车分离时，支撑脚可以直接接触地面承担拖车连接端的重量，不需要额外放置支撑垫块，单人就能完成拖车的挂载与拆卸操作，大幅降低了小农场单人作业的操作强度。设计过程中特意将装置的整体外伸长度控制在合理范围，不会因为加装连接装置导致拖拉机的转弯半径过大，适配小地块作业时的频繁转向需求，装置的棱角位置都做了R3以上的圆角处理，避免田间作业时挂扯杂草、缠绕农作物秸秆，也能减少操作人员磕碰受伤的风险。整体结构没有采用复杂的液压或电控元件，纯机械结构的设计让后期维护成本极低，农场日常只需要定期给销轴位置加注润滑脂，就能保证装置长期可靠工作，即使在多尘、潮湿的田间环境下，也不会出现元件卡滞失效的问题，完全匹配小型农场低维护成本、高可靠性的使用需求。
