小型农用轮式拖拉机整机结构设计

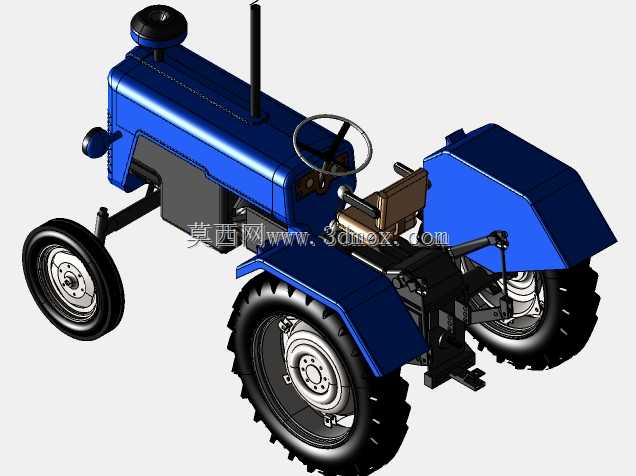

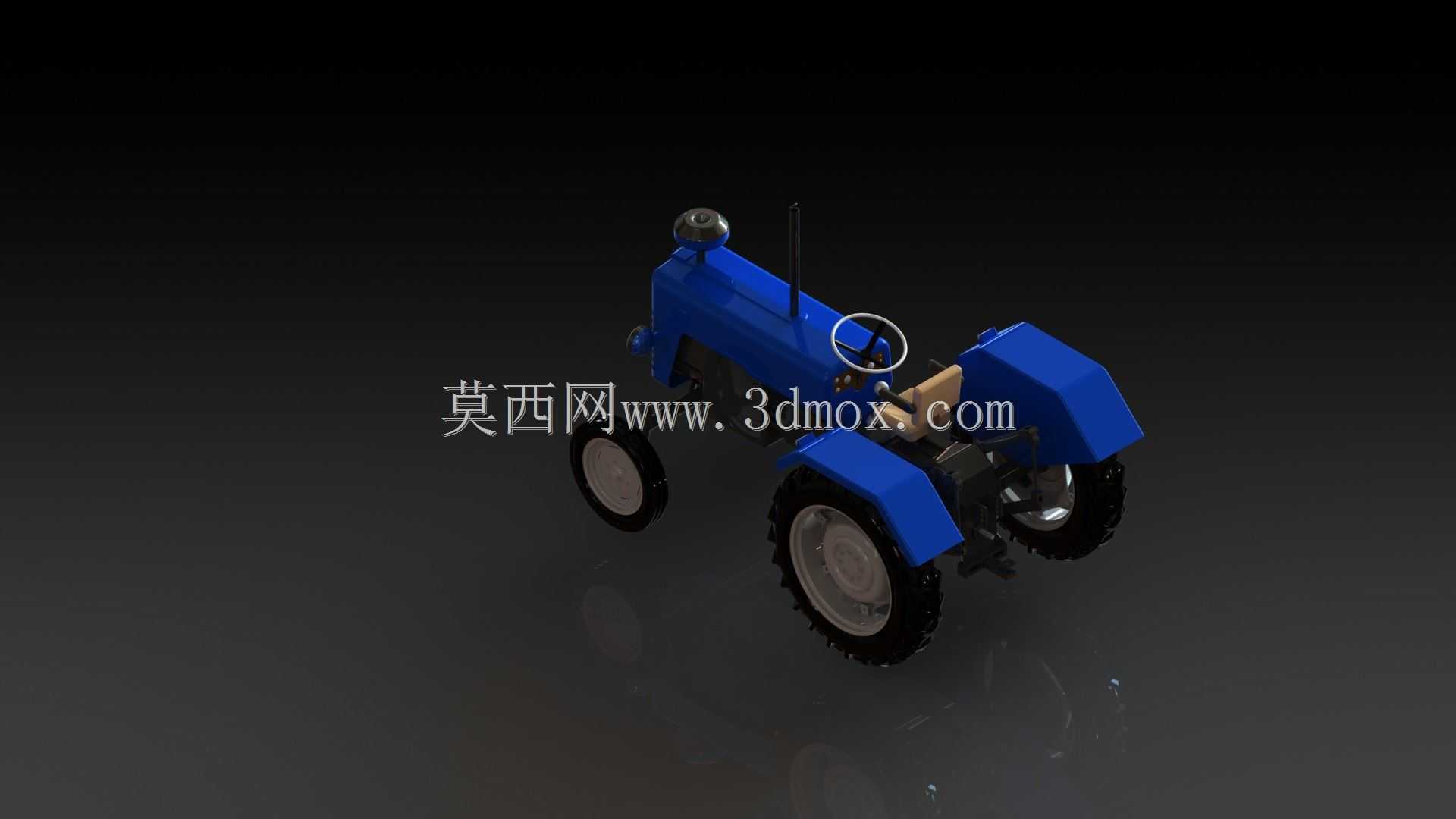

这款小型轮式拖拉机的三维结构设计，主要面向丘陵山地小块农田作业、果园行间管护、农村短途转运等场景，适配国内散户农业生产、设施农业配套作业的实际需求，可搭配旋耕机、犁铧、拖车、喷雾装置等多种属具完成不同农事作业。设计过程中优先考虑了小地块作业的转向灵活性，整机采用前置发动机、后轮驱动的经典布局，前轮轮距做了收窄优化，最小转弯半径控制在3.2米以内，能够在宽度不足4米的田埂间、果树行距内顺畅转向，不会出现剐蹭作物、卡滞田埂的问题。整机外廓长度控制在2.6米，宽度1.2米，高度1.3米，不含属具的整机重量约820kg，对土壤的接地比压控制在28kPa以内，作业时不会过度压实耕作层土壤，适配沙壤土、黏壤土等不同质地的农田作业需求。结构设计上，发动机舱采用框架式支撑结构，预留了足够的散热通风间隙，同时在发动机与驾驶位之间设置了减震缓冲垫，降低作业时的震动传递；后轮采用大直径深花纹农用轮胎，胎纹深度32mm，在泥泞田块的抓地力表现优异，能够应对15度以内的坡地作业工况，前轮采用小直径转向轮，转向拉杆采用球铰连接结构，转向虚位控制在5度以内，操作指向性更精准。传动系统采用皮带传动结合齿轮变速的结构，设置了4个前进挡、1个倒挡，作业速度覆盖1.2km/h到18km/h，低速挡适配深耕、旋耕等重负荷作业，高速挡适配道路转运场景。后部悬挂系统采用标准三点式悬挂结构，悬挂点的安装孔位、提升行程均符合通用农机具的匹配标准，可直接适配市面上多数小型农用属具，无需额外改装连接支架。油箱设置在发动机侧下方，容量35L，满油状态下可支持连续8小时以上的田间作业，减少中途加油的频次。驾驶区域采用开放式平地板设计，操作踏板、操纵杆的布置符合人机工程学要求，长时间作业不易产生操作疲劳，挡泥板覆盖后轮上半部分，避免作业时泥土飞溅到驾驶区域。排气系统采用高位布置，排气口朝向机身斜上方，避免作业时扬尘被气流卷回驾驶位，同时防止田间积水灌入排气管道。整机的所有连接螺栓、销轴都做了防锈镀层处理，适配农业作业多尘、高湿的使用环境，关键受力部位的结构件都做了加厚处理，能够承受重负荷作业下的交变载荷，减少结构开裂、变形的故障概率。
