适配大疆M100的多光谱相机挂载支架

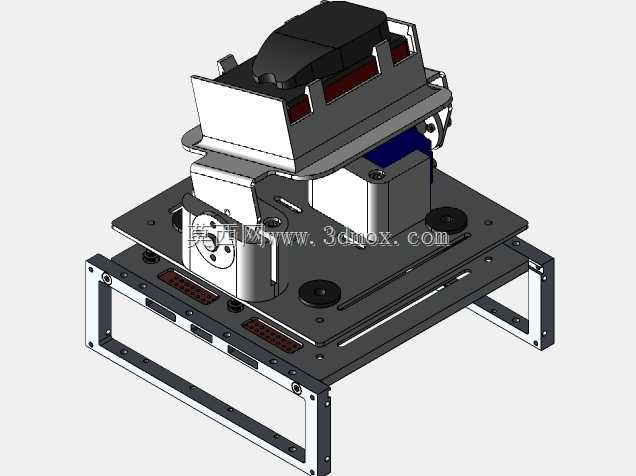

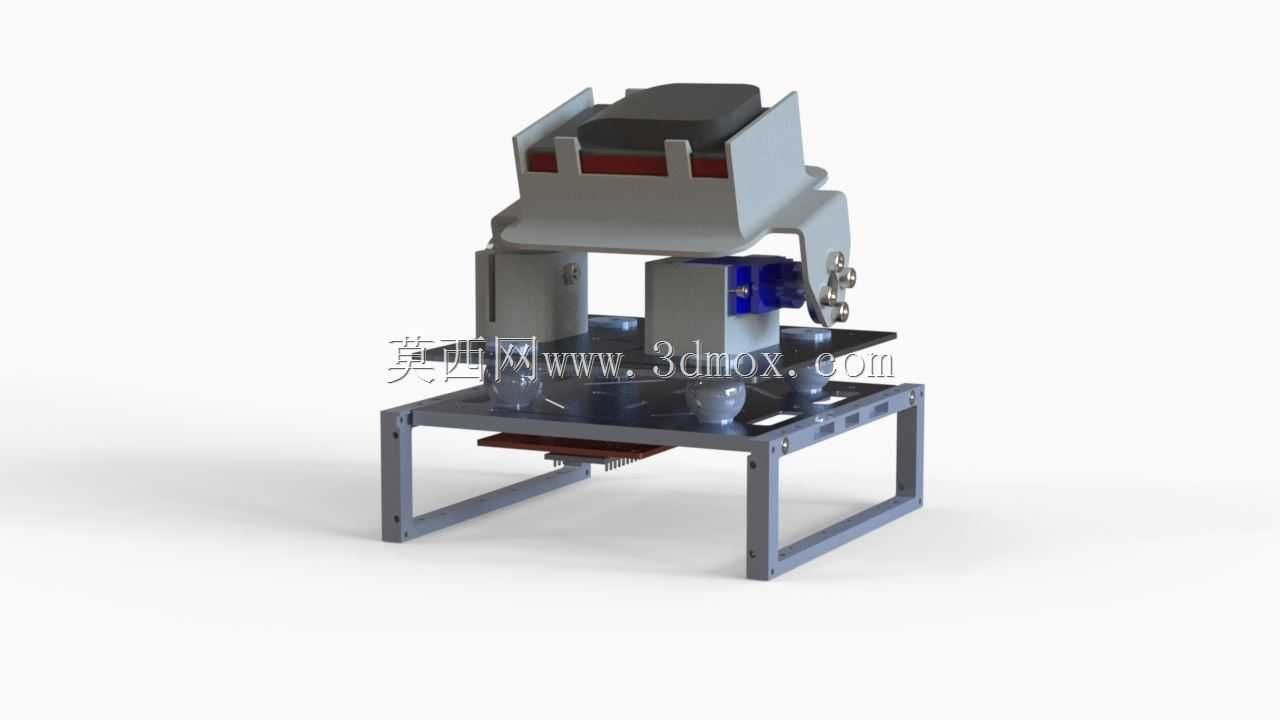

在农林植保、生态环境监测、国土资源勘查这类低空遥感作业场景中，多光谱相机是获取地表多波段影像数据的核心载荷，这类载荷要稳定搭载在飞行平台上，必须依托匹配度足够高的连接结构，抵消飞行过程中的振动、气流冲击带来的位移偏差，避免成像数据出现模糊、视场偏移的问题。这套挂载结构专门针对DJI Matrice 100飞行平台设计，可兼容Micasense Rededge、Parrot Sequoia两款主流的多光谱相机型号，解决了通用挂载件无法同时适配两款相机、安装后重心偏移影响飞行姿态的问题。设计阶段首先划定了安装边界：底部连接位完全匹配M100机身上部的原厂安装孔位，不需要对无人机机身做任何打孔、切削改装，直接通过标准紧固件即可完成固定，不会破坏机身原有结构强度，也不会遮挡机身自带的GPS天线、避障传感器的工作范围。整体框架采用方管拼接的镂空式结构，在保证结构刚性的前提下尽可能降低自重，减少挂载带来的续航损耗；上层的相机固定位设置了可调式锁紧结构，可根据两款相机的外形尺寸微调夹持范围，固定接触位置预留了缓冲垫安装位，可粘贴减震泡棉吸收飞行动力系统传递上来的高频振动，避免振动传导至相机传感器影响成像质量。结构中部预留了足够的走线空间，相机的供电线、数据传输线可从框架内部穿过，不会外露在气流中造成风阻增大，也避免飞行过程中线缆被桨叶气流吹动剐蹭镜头或机身部件。安装完成后相机镜头的朝向完全垂直向下，视场范围内无任何框架结构遮挡，可保证获取的多光谱影像无暗角、无结构入镜的问题；框架下部还预留了可选配件的安装位，可根据作业需求加装光流传感器、定位模块等辅助器件，不需要额外拓展固定结构。整套结构的重心经过校准，挂载后整体重心落在无人机的升力中心范围内，不会导致飞行过程中出现姿态倾斜、动力输出不均衡的问题，在常规作业风速下可保持足够的稳定性，满足低空多光谱遥感作业的载荷挂载需求。
