六旋翼植保作业农用无人机结构设计

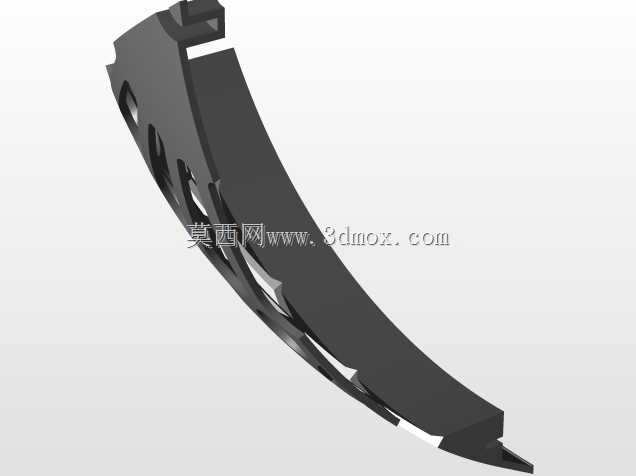

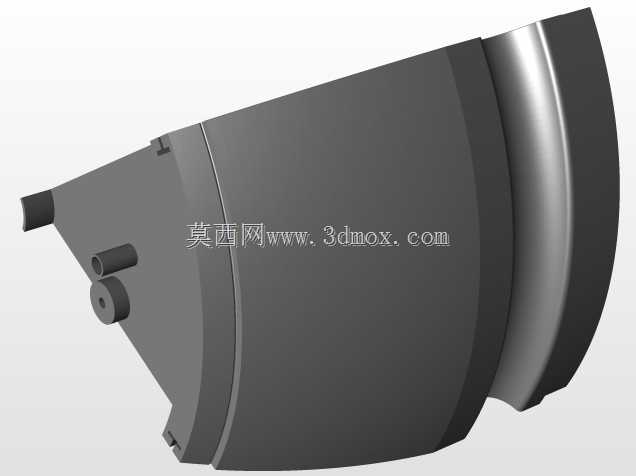

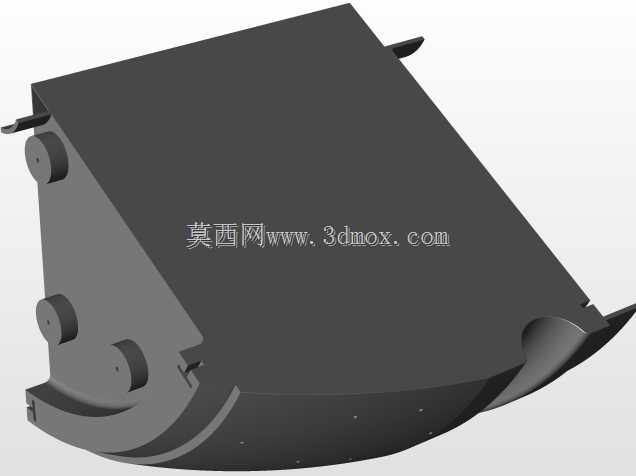

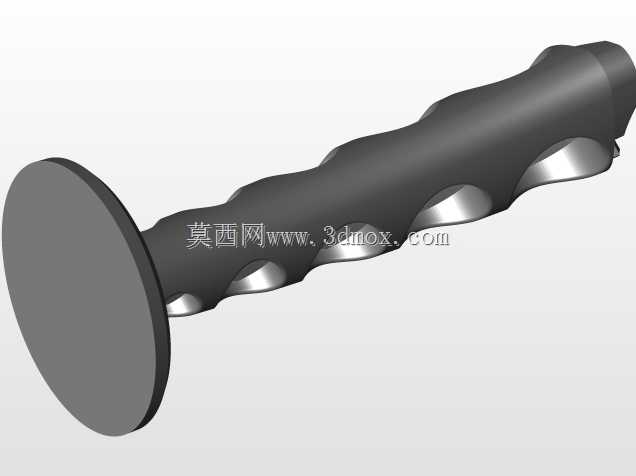

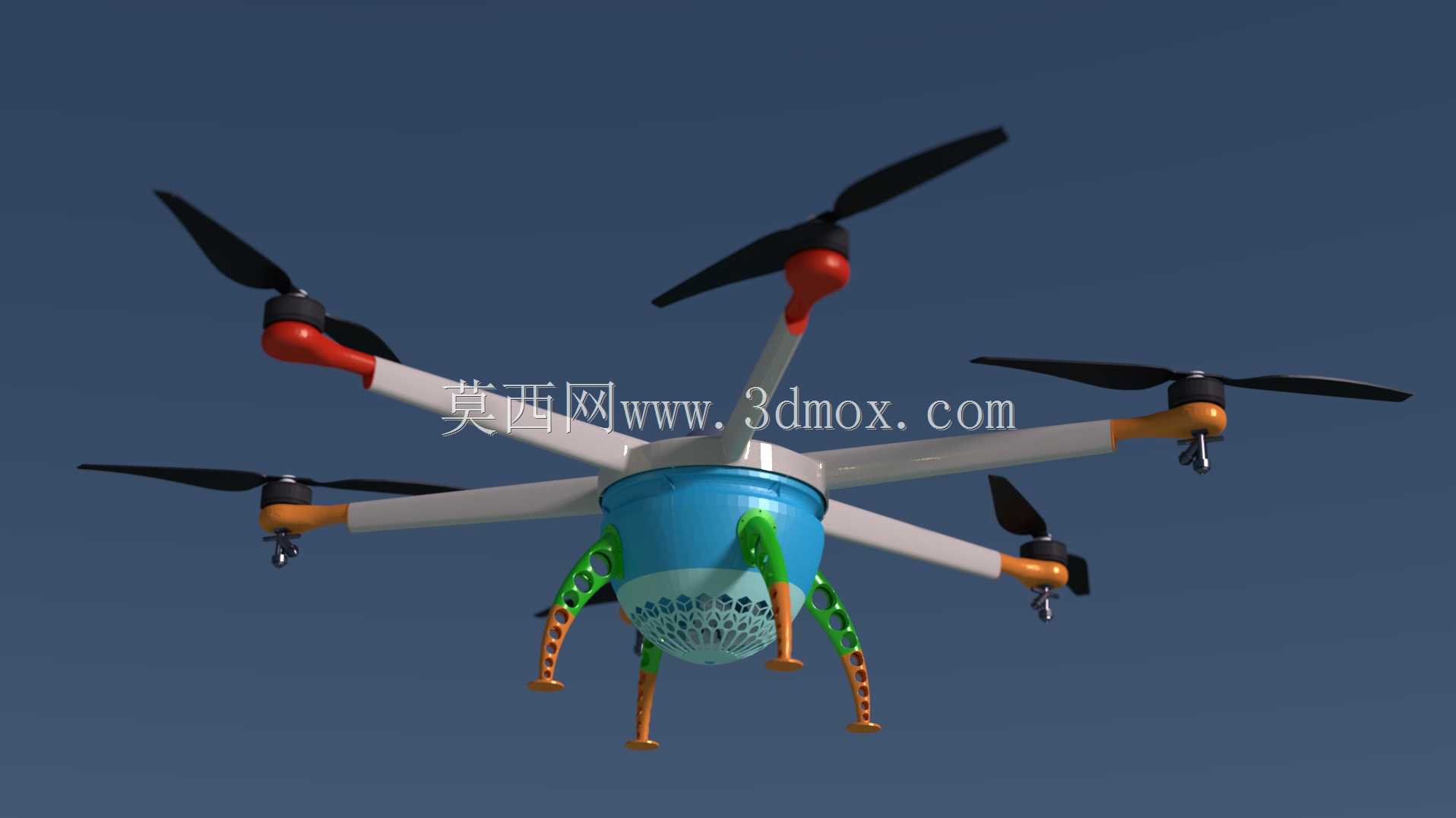

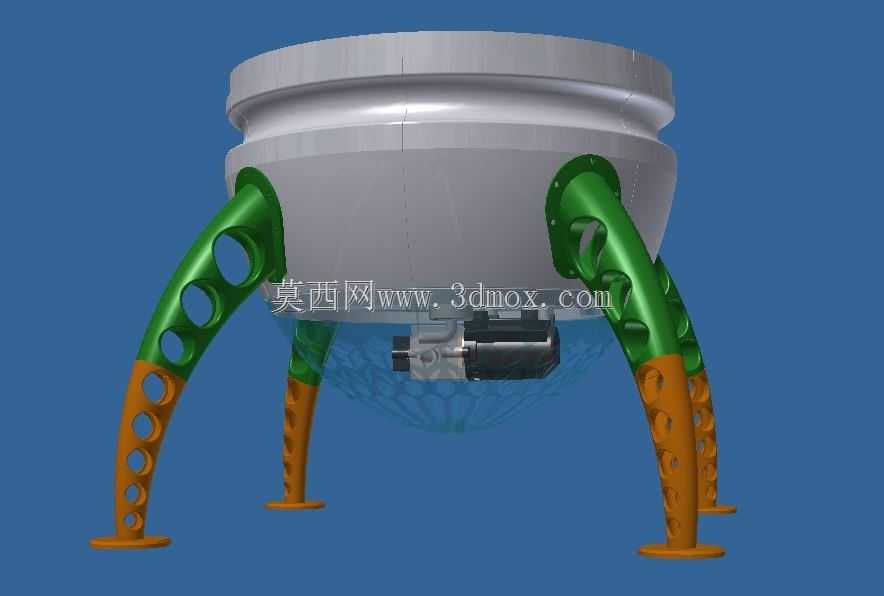

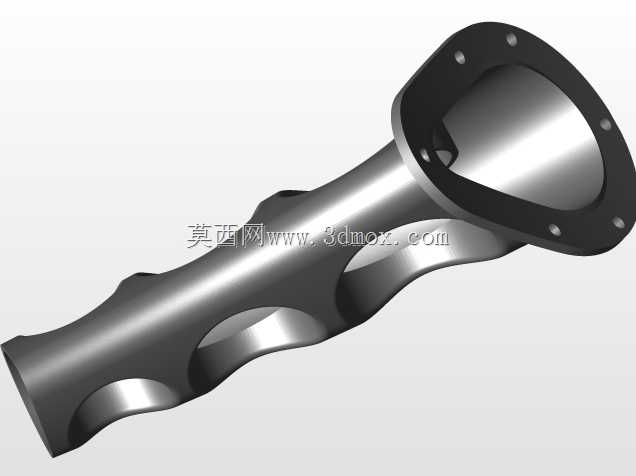

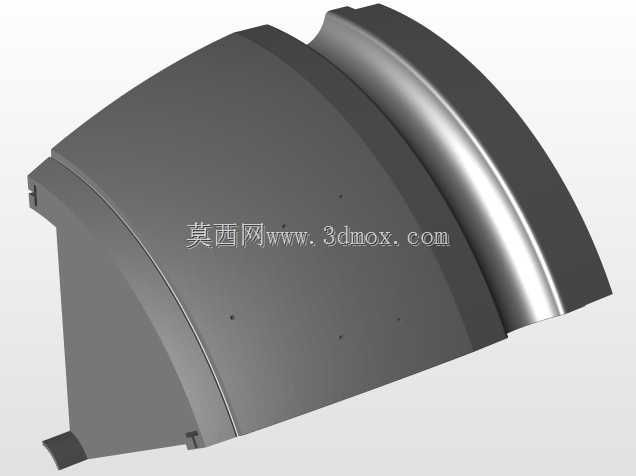

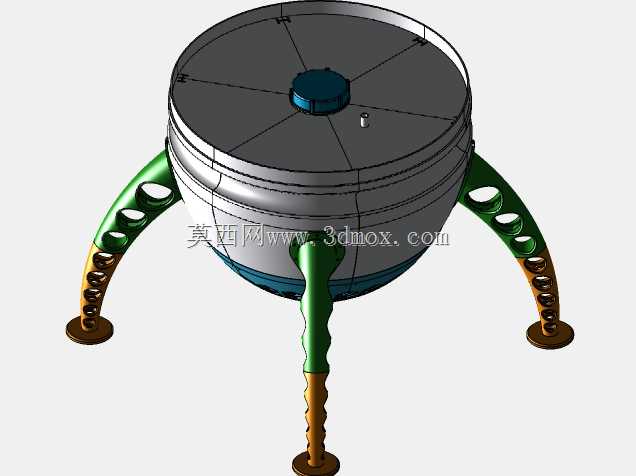

这款六旋翼植保无人机的设计，核心围绕大田与经济作物的航空植保作业场景展开，区别于消费级航拍无人机的结构逻辑，所有设计取舍都优先服务于药液喷洒作业的稳定性与载荷适配性。从结构布局来看，六轴旋翼呈中心对称分布，单支机臂采用轻量化复合材质，在保证抗弯扭强度的前提下尽可能降低自重，机臂与中心舱体的连接位做了快拆式卡扣设计，方便田间转场时的拆解收纳，也能在单支机臂受外力磕碰损坏时快速更换备件，不耽误农时作业窗口。中心舱体下部集成的药箱采用模块化快装结构，药箱壳体通过3D打印工艺制作的分体式组件拼接而成，六个带锁止结构的缓冲小凸耳均匀分布在药箱与机架的连接位，能够抵消无人机飞行变向、突遇气流扰动时产生的流体冲击，避免箱内药液大幅晃荡带来的重心偏移，这一设计直接解决了常规植保无人机满载药液时飞行姿态易失稳的痛点，哪怕是在丘陵地块的紊流环境下作业，也能保持飞行平衡。起落架采用仿生支腿结构，支腿上的镂空减重孔在不降低结构支撑强度的前提下减少了风阻，支腿底部做了加宽防滑脚垫，既可以在硬质地表平稳起降，也能在松软田埂着陆时避免下陷，同时起落架的安装高度预留了足够的喷杆安装空间，不会在起降过程中剐蹭到下方的喷洒组件。旋翼动力端的电机座采用红橙双色的绝缘防护套包裹，既可以隔绝田间作业时的农药雾滴腐蚀，也能在日常检修时快速识别对应机臂的线路走向，降低田间维护的操作难度。整机的重心设计严格落在旋翼升力的中心轴线上，满载药液时的载荷分布均匀分配到六个旋翼动力单元，单支机臂的载荷冗余量预留了20%的余量，能够应对单电机输出波动时的动力补偿需求，避免出现动力不足导致的坠机风险。药箱的加注口做了大口径密封设计，既可以快速加注药液减少地面准备时间，也能在飞行过程中避免药液溢出腐蚀机架结构，药箱底部的出液口位置做了倾斜导流设计，能够保证药液剩余量较低时也能完全供给喷洒系统，减少药液残留浪费。
