深沟球滚动轴承机械传动结构

在各类旋转传动场景中，这类滚动轴承是支撑旋转轴系的核心基础零件，小到家用电机的输出轴支撑，大到工业输送机辊筒、机床主轴的辅助支撑，都能见到这类结构的身影。它的核心作用是在轴与轴座之间承担径向载荷，同时可承受一定程度的双向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损量，提升整套传动系统的运转效率与使用寿命。

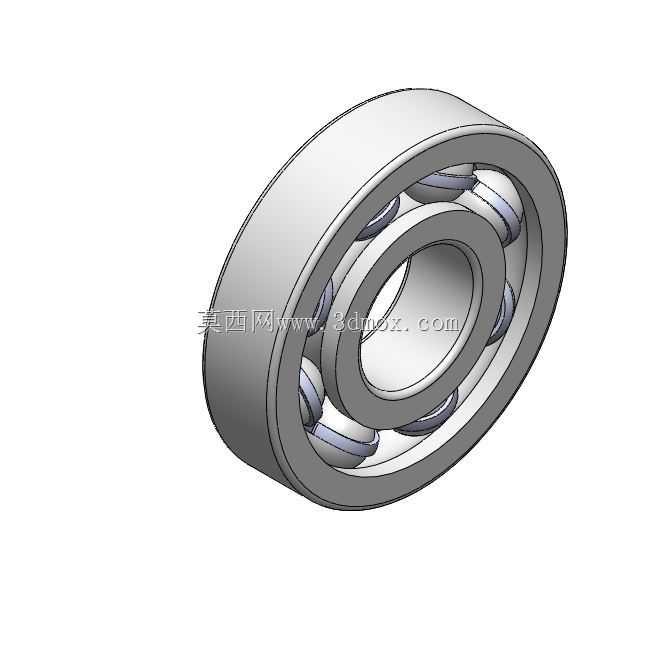

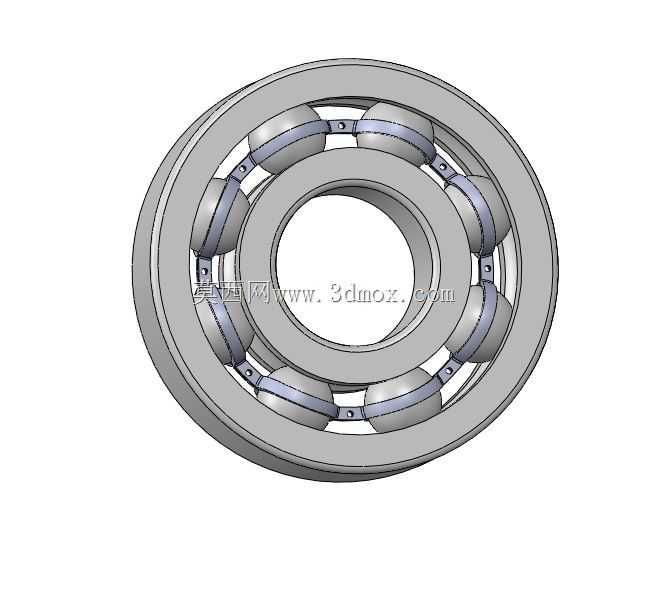

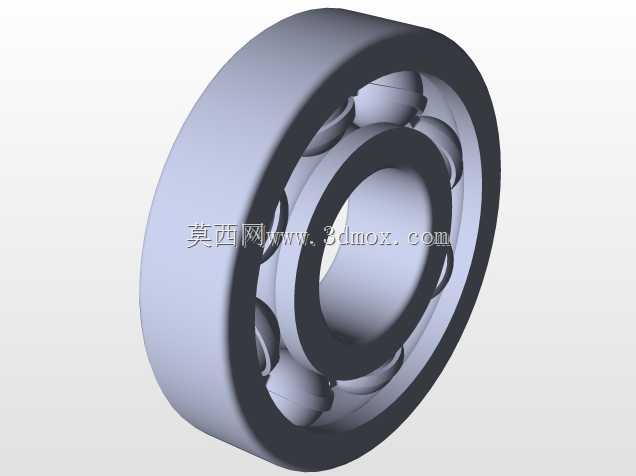

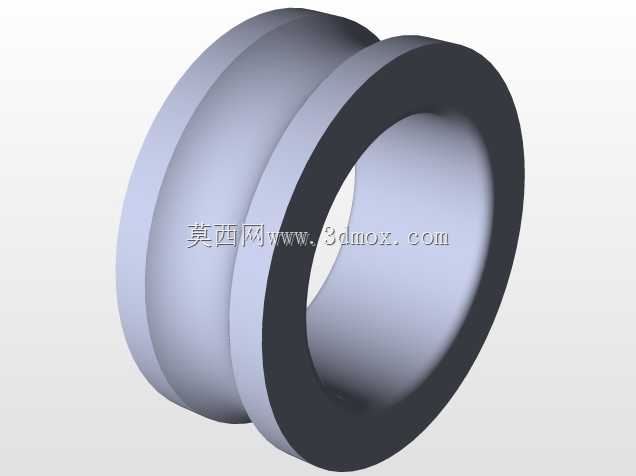

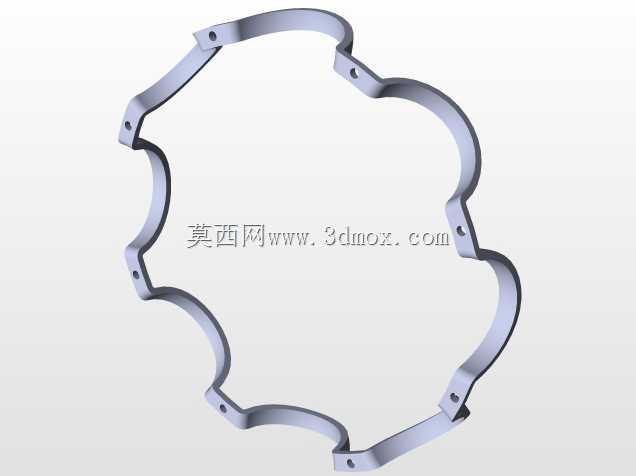

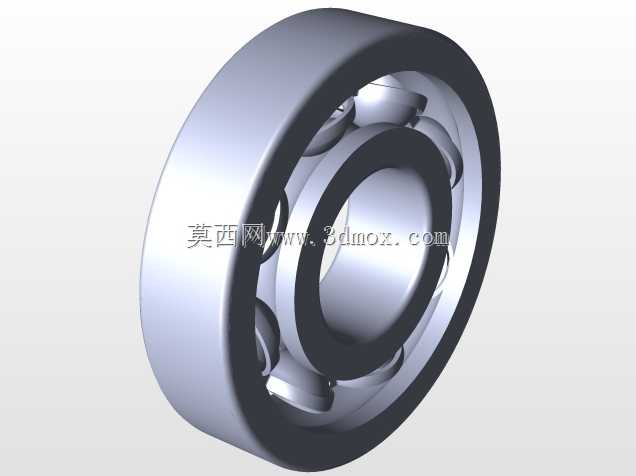

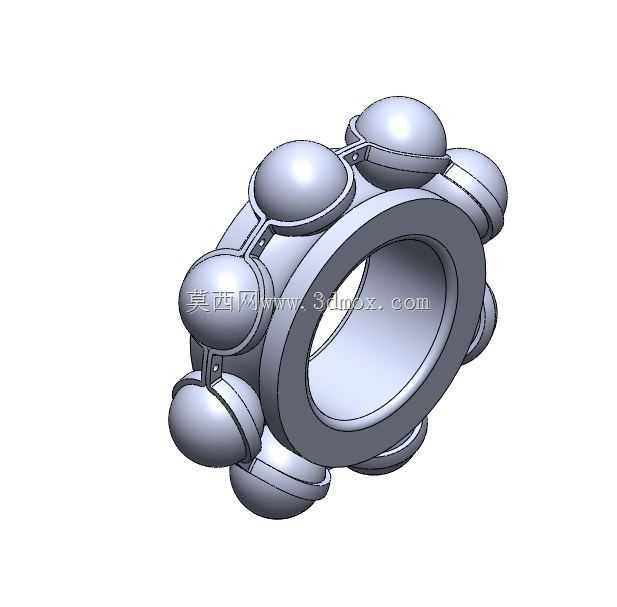

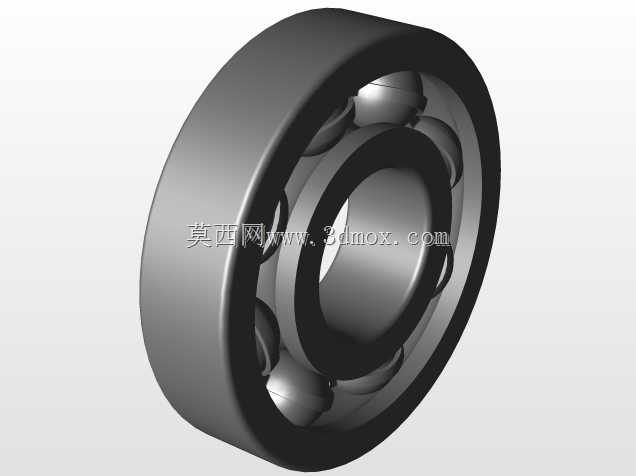

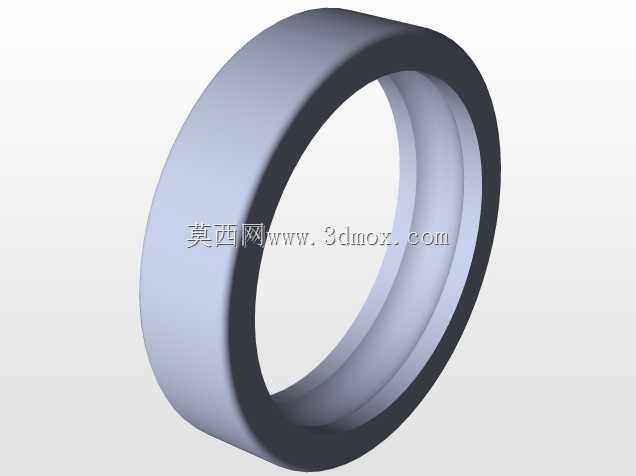

从结构设计逻辑来看，整套构件由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈通常与转轴采用过盈配合随轴同步转动，内圈外侧开有与钢球曲率匹配的滚道，保证钢球滚动时的接触应力均匀分布；外圈一般与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用，内侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的滚动运行轨道；分布在内外圈滚道之间的钢球是承载载荷的核心元件，通过滚动接触将轴系运转时的滑动摩擦转化为滚动摩擦，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计时需要根据轴系的受力大小、转速区间匹配对应的钢球参数；保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦产生额外损耗，同时引导钢球在滚道内正确运行，在轴承空载或轻载状态下还能起到防止钢球脱落的作用。

在安装边界设计上，这类轴承的轴向尺寸紧凑，径向截面尺寸根据适配轴径的不同形成标准化的尺寸系列，设计选型时需要匹配轴的直径确定内圈孔径，同时根据轴承座的安装空间确定外圈的外径与轴承宽度，安装时通常采用热装或压装的方式将内圈固定在轴颈位置，外圈嵌入轴承座的安装孔内，两侧可根据密封需求加装防尘盖或密封圈，避免外界粉尘、水汽进入滚道内部破坏润滑脂结构，影响轴承运转精度。日常设备维护中，只需按照运转周期补充对应牌号的润滑脂，即可保证轴承长期稳定运行，无需复杂的维护操作。

在实际工程应用中，这类轴承的适配场景极广，不管是高转速的小型伺服电机输出轴，还是中低转速的输送线辊筒、农业机械的旋转轴系，都能通过匹配对应精度等级、密封形式的同结构轴承满足使用需求，它的结构成熟度高，加工工艺完善，是机械传动系统中应用范围最广的支撑类零件。建模过程中需要重点保证滚道的曲率半径与钢球直径的匹配关系，同时预留出合理的径向游隙，游隙过小会导致轴承运转时发热卡滞，游隙过大则会引起轴系跳动、运转噪音增大，直接影响整套设备的运行稳定性。
