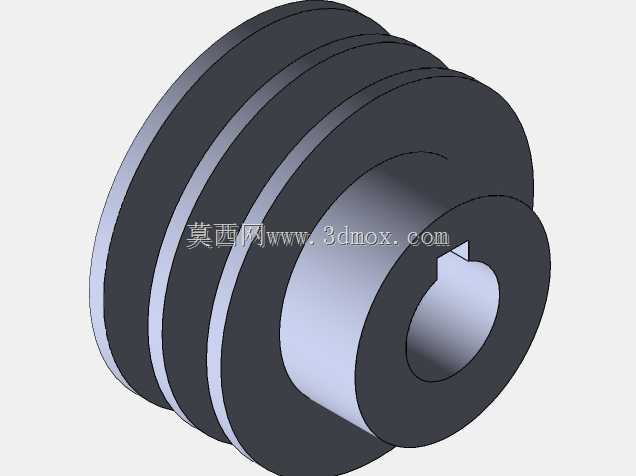

双槽V型80毫米铸铁皮带轮结构

这类双槽带轮主要用在中小功率的传动链路里，常见于小型农机、轻工输送设备、普通机床的辅传动部位，靠V带和轮槽的楔面摩擦传递扭矩，相比平带传动能提供更大的摩擦力，传动比更稳定，中心距适配范围也更广。轮体采用铸铁材质，本身具备不错的耐磨性和减震性，运转过程中能吸收部分带传动产生的振动，降低传动链路的噪音，长期运转的形变量小，能维持槽型的尺寸精度，避免皮带出现过早磨损、跳带的问题。设计时首先确定了基准直径为80毫米，适配对应截面的V带，双槽结构可以同时驱动两个从动部件，或者用双联带提升传动的负载能力，减少单根带过载打滑的风险。轮毂部分做了加厚设计，中心孔开有键槽，安装时靠平键和传动轴实现周向固定，能传递额定扭矩不会出现周向窜动，轮毂的轴向长度做了合理延伸，和轴的配合接触面积足够，避免悬臂安装时出现轮体偏摆。轮槽的角度严格匹配对应V带的楔角，槽面的粗糙度控制在合理范围，既不会因为太光滑降低摩擦系数，也不会因为过于粗糙加速皮带的磨损。轮缘和轮毂之间的辐板部分做了等厚设计，在保证整体结构强度的前提下尽可能控制轮体自重，减少高速运转时的离心力，降低轴端的负载。安装时需要注意轮体的端面跳动要控制在允许公差范围内，和配对带轮的槽型中心要处于同一平面，避免皮带出现偏磨，中心孔和轴的配合选用过渡配合，既方便装配拆卸，也不会运转时出现松动。这类带轮的安装边界比较灵活，不需要额外的复杂固定结构，只要轴端有对应的轴向锁紧位置，就能完成安装，日常维护只需要定期检查皮带张紧度和槽面磨损情况即可，不需要复杂的保养流程，在常规的开式传动场景里适配性很强，能适应多粉尘、温湿度变化较大的车间或者户外作业环境，铸铁材质的抗锈蚀能力也能满足一般工况的长期使用需求，不需要做额外的表面防护处理。
