自走式庭院灌溉洒水装置结构设计

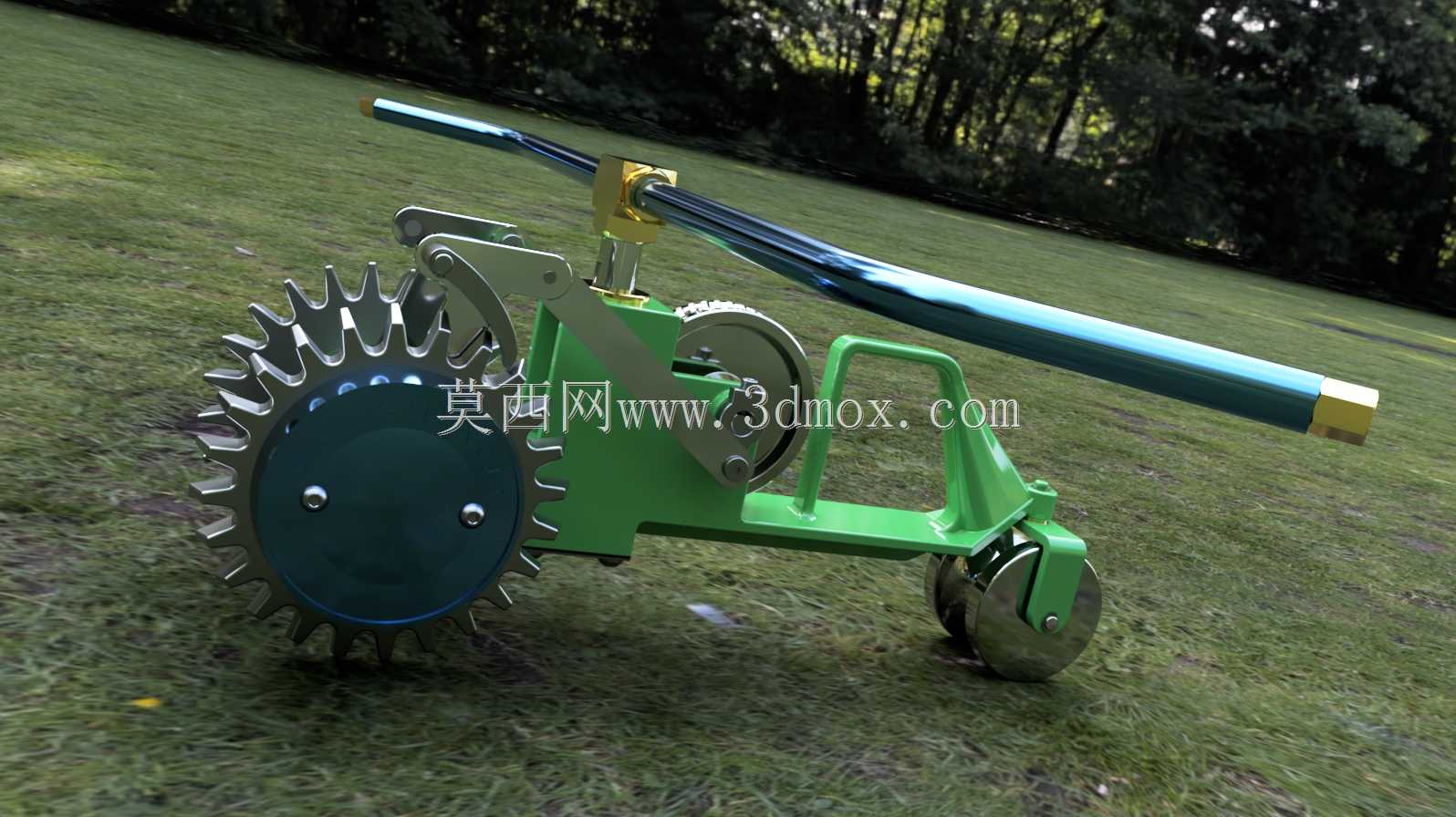

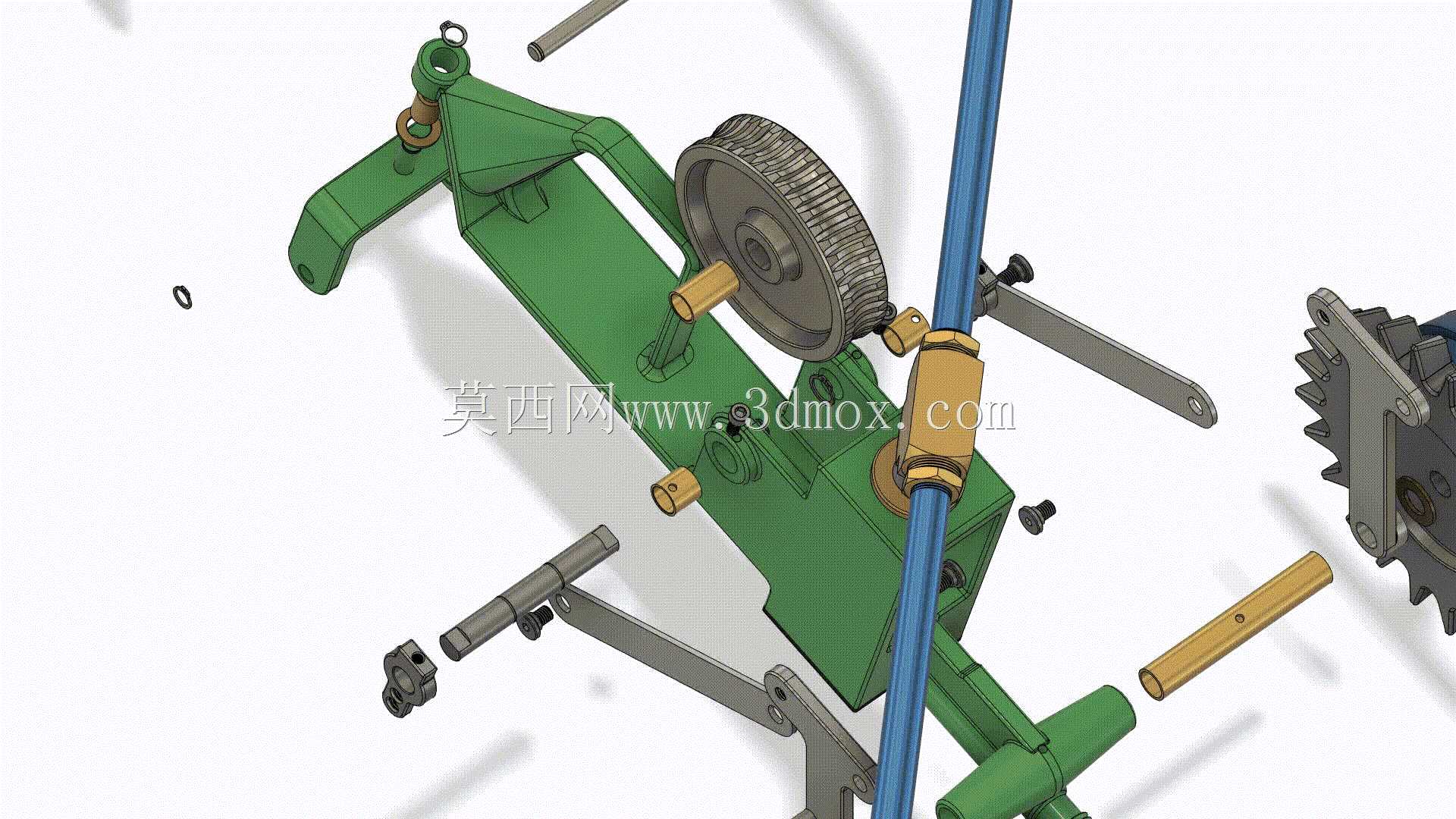

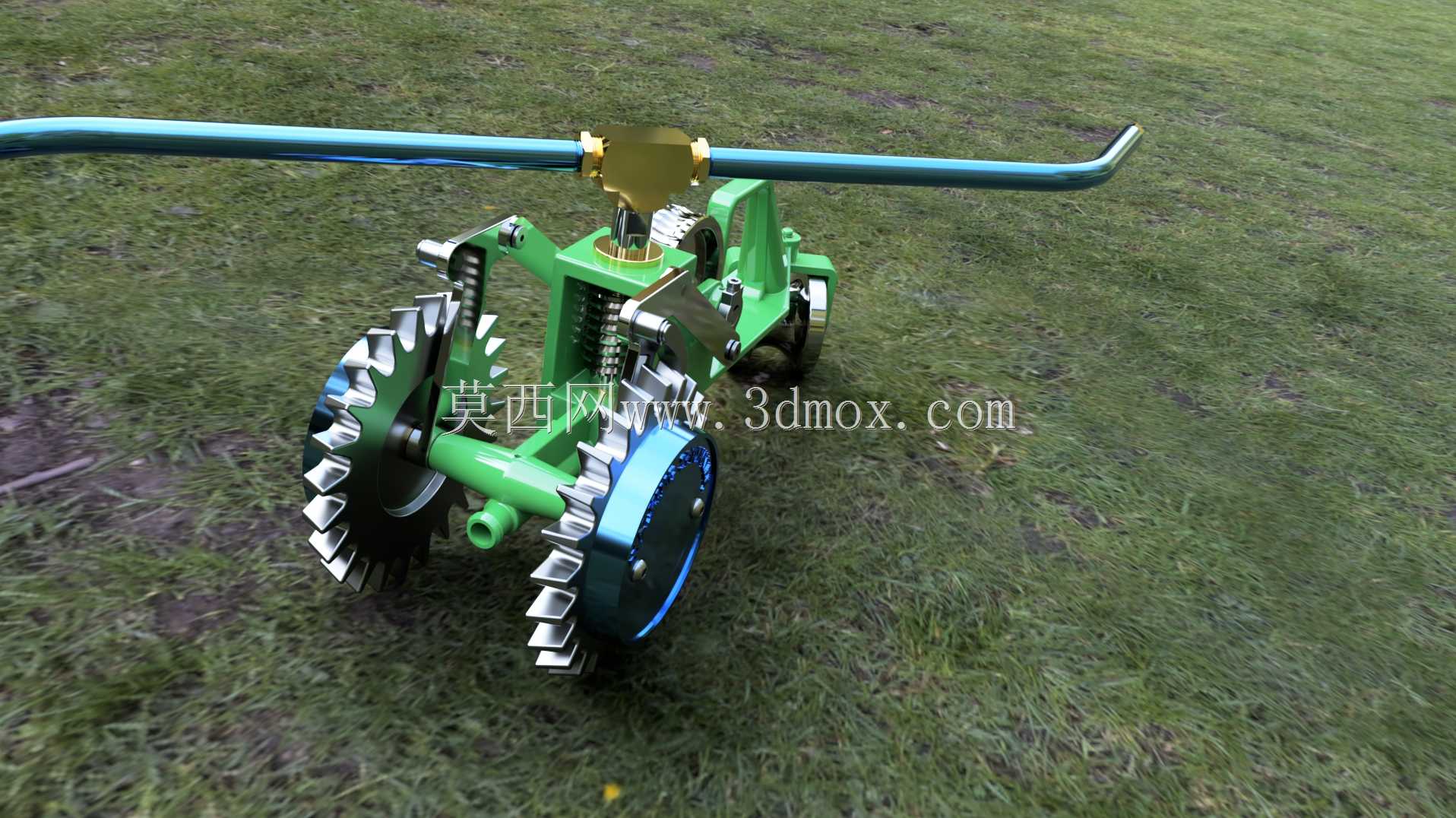

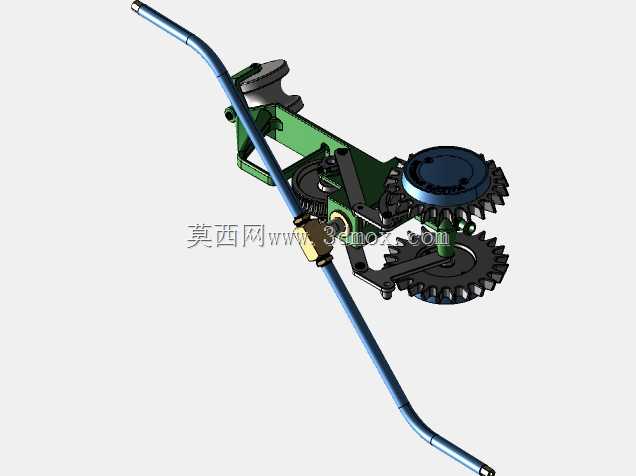

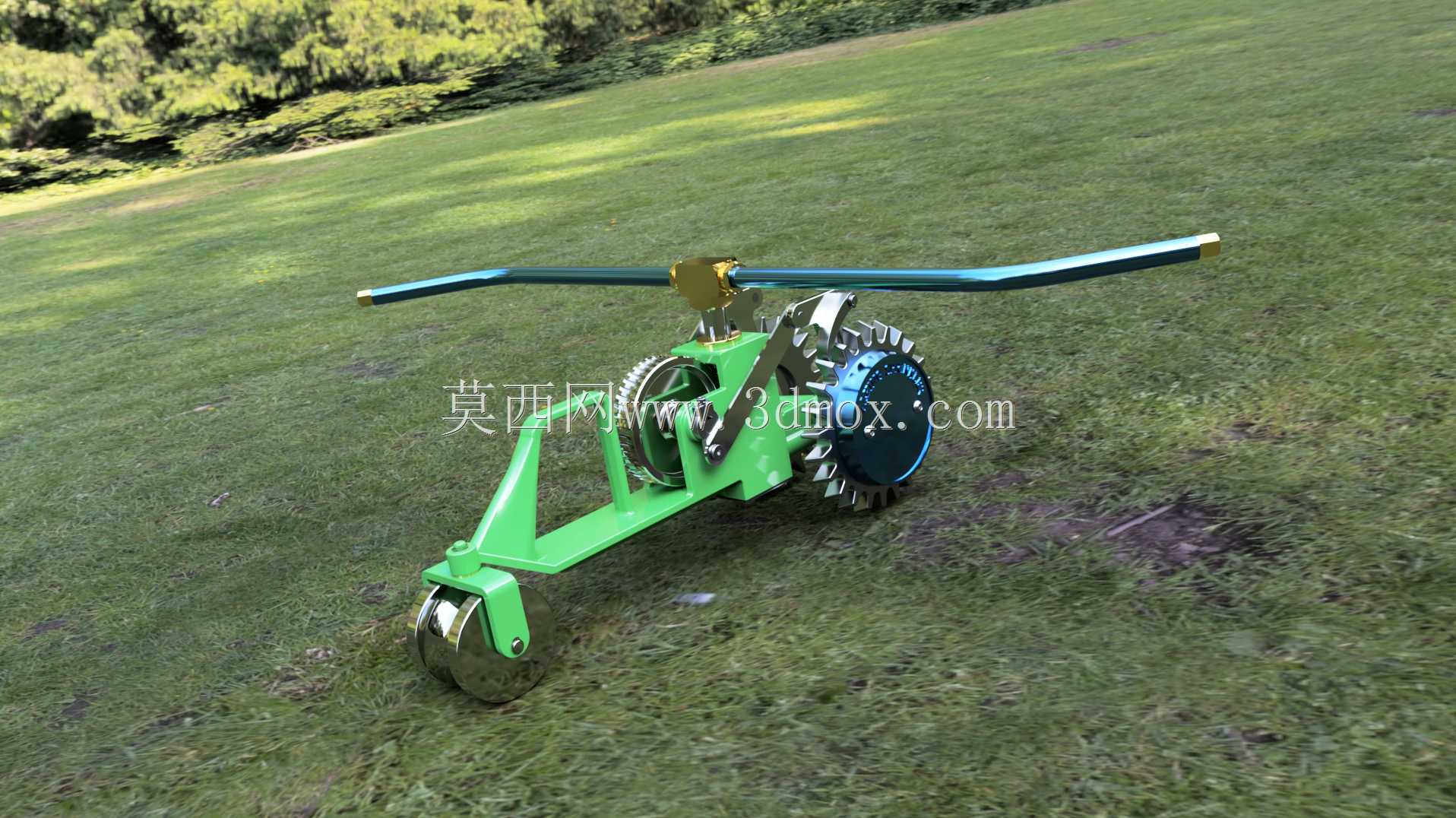

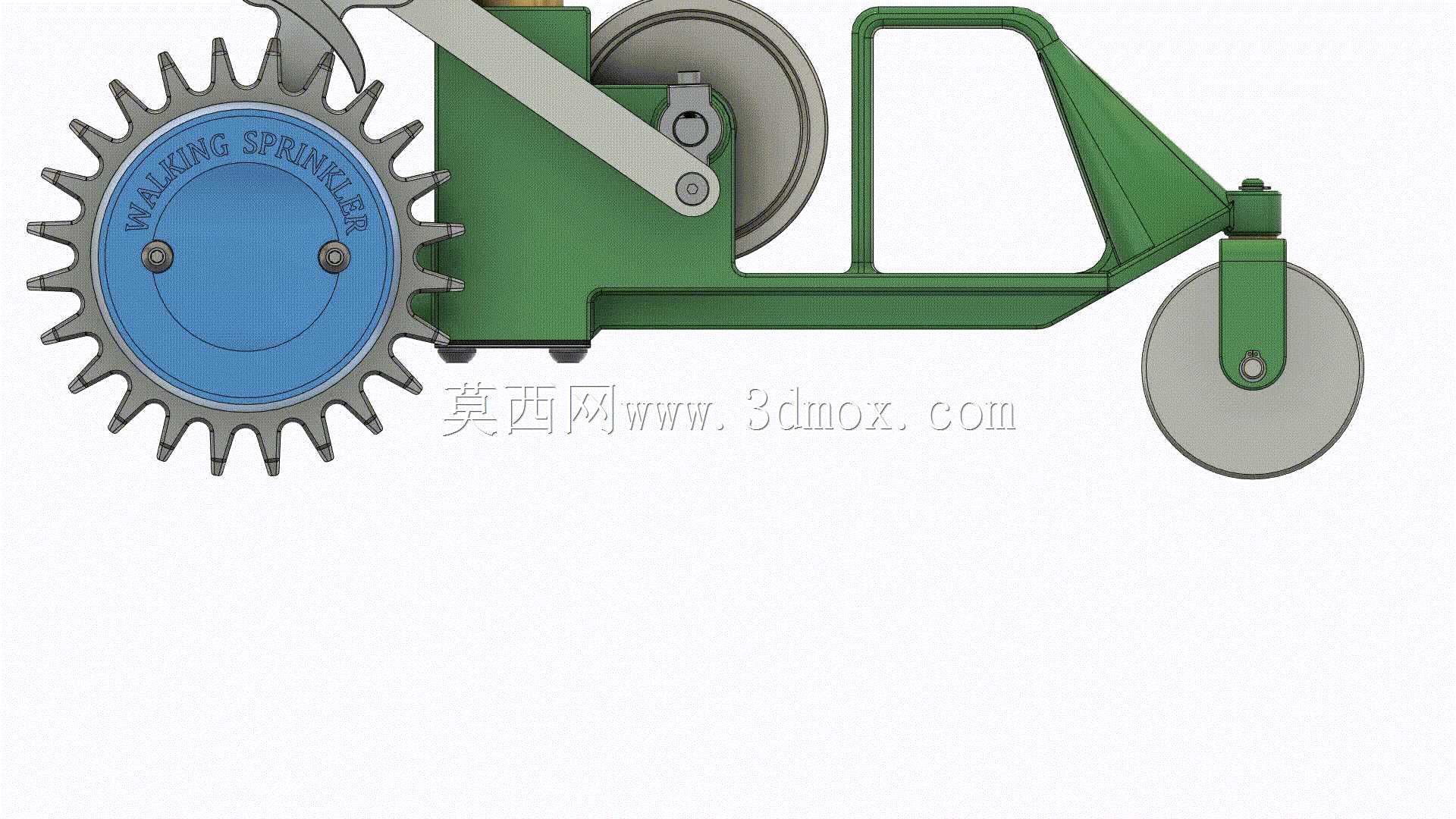

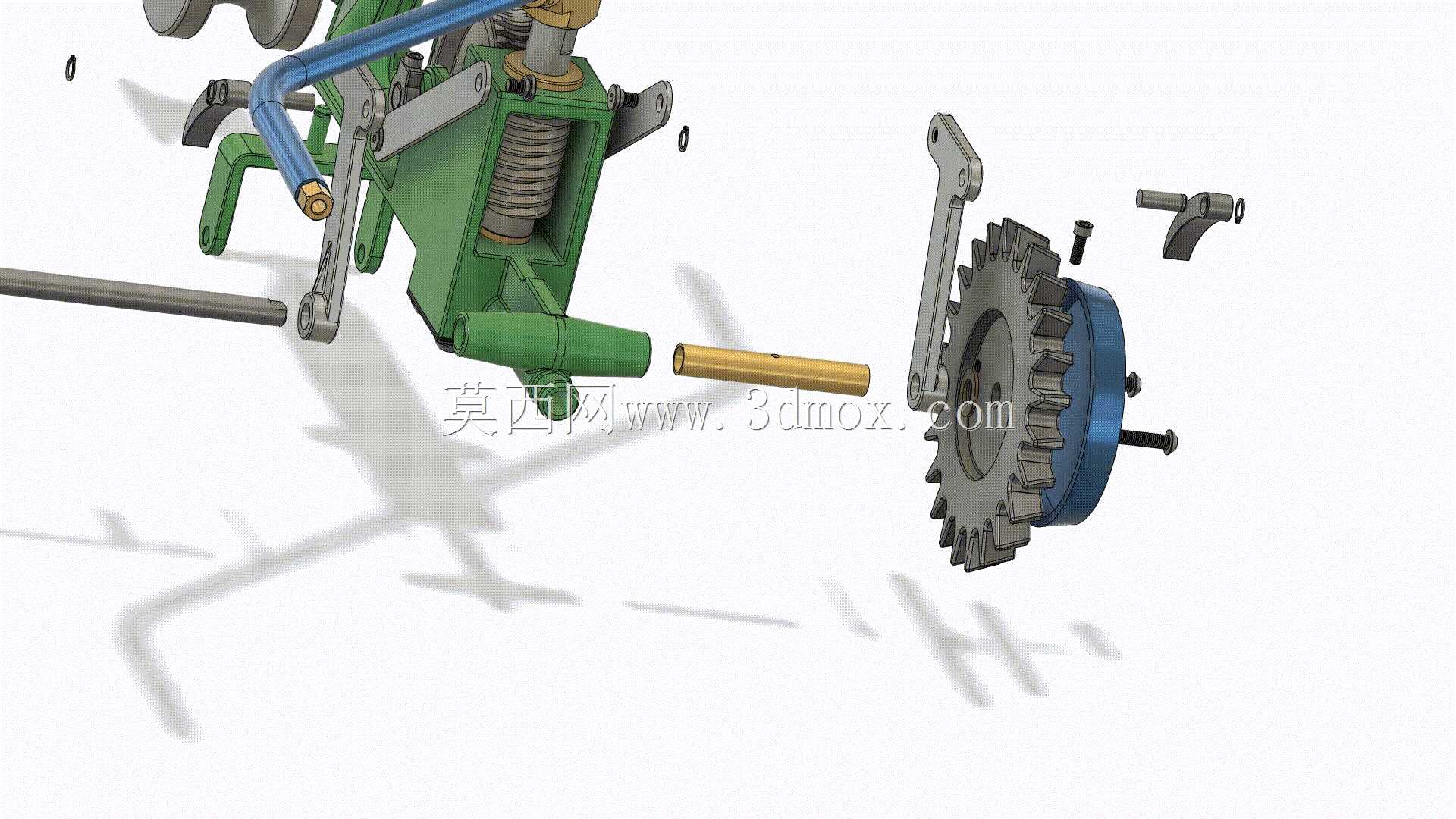

这款自走式洒水装置主要面向私家庭院、小型苗圃、城市公共绿地边角区域的灌溉作业场景，区别于传统固定喷灌头覆盖范围有限、人工拖管浇灌效率低下的痛点，设备无需外接电源，完全依靠接入管路的水压作为动力源，即可实现自主行走喷洒，适配无供电条件的户外绿化区域使用。从传动结构设计来看，设备设定23/1的传动比，将水流冲击叶轮产生的扭矩通过齿轮组传递至行走轮，行走轮外缘设计有锯齿状抓地结构，在草坪、松软泥地等不同铺装表面都能获得足够附着力，避免湿滑地面出现打滑空转的问题，前轮集成转向引导结构，可通过外接导向杆划定行走路径，也可依托管路牵引实现往复式行走，根据接入水压的大小调整，单台设备可覆盖不同半径的灌溉区域，无需人工频繁挪动设备位置。设备主体采用框架式结构布局，核心传动部件做密封防护处理，避免灌溉用水夹带的泥沙进入传动腔造成齿轮卡滞，外露金属部件做防锈镀层处理，适配户外高湿度、长期接触水体的使用环境，整体结构紧凑，横向操作把手宽度符合单人手持转运的尺寸要求，整机重心落在两轮轴线靠前位置，行走过程中不会出现侧翻、翘头的问题，进水接口采用标准园林水管快接规格，可直接适配市面主流的家用灌溉水管，无需额外制作转接头。在结构建模过程中，需要重点关注水轮腔的流道顺滑度，减少水流冲击过程中的压损，保证动力输出效率，同时齿轮啮合间隙要控制在合理范围，既要避免间隙过大造成传动回差，也要防止间隙过小在泥沙进入后出现卡滞，行走轮的齿形角度经过反复校核，既保证在草坪上的抓地力，也不会在经过硬质铺装路面时产生过大的行进阻力，洒水喷头的出水角度可根据灌溉需求微调，兼顾近距离根部浇灌与远距离叶面喷灌的不同需求。设备整体安装边界无尖锐外凸结构，在庭院内行走作业时不会刮蹭到花卉、灌木的枝叶，日常维护仅需定期清理进水口滤网、检查传动腔密封件即可，结构简单可靠，故障率低，适合非专业用户日常使用。
