农用液压驱动圆盘耙结构设计方案

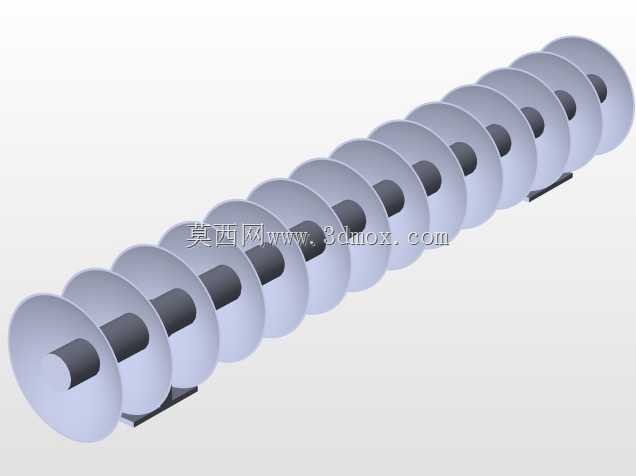

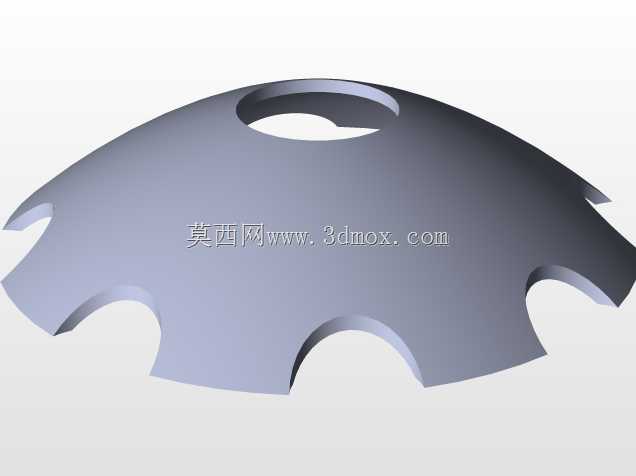

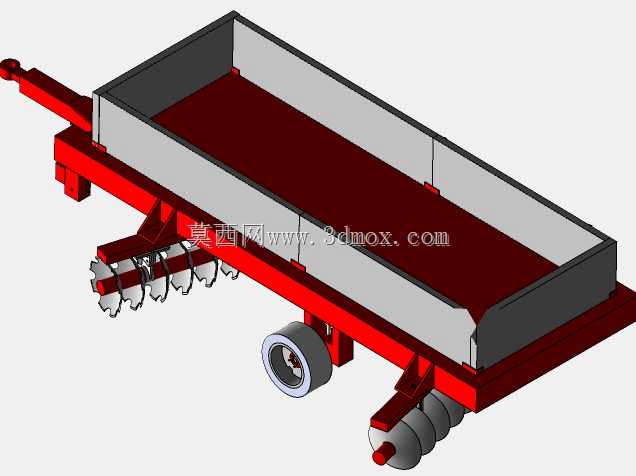

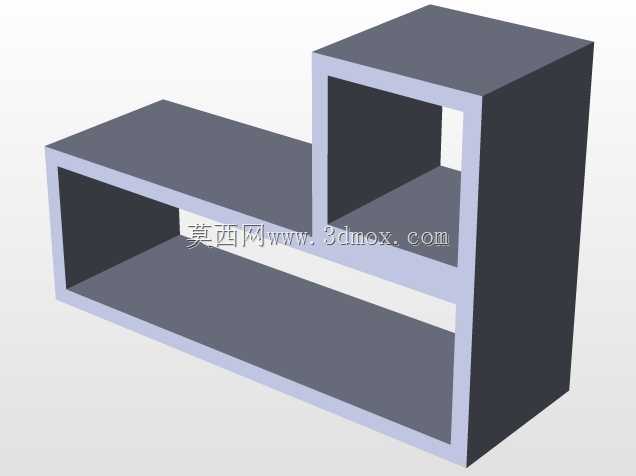

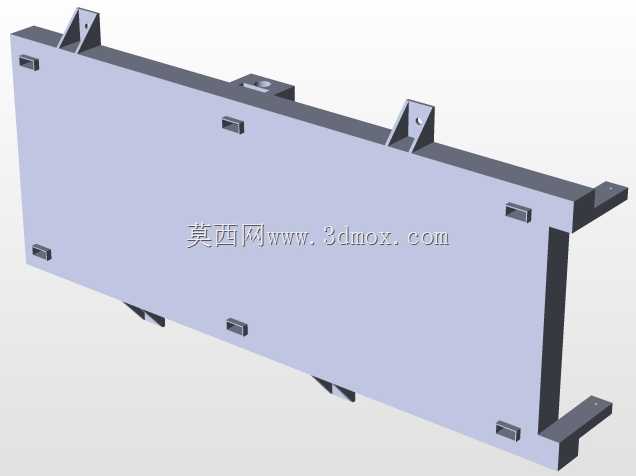

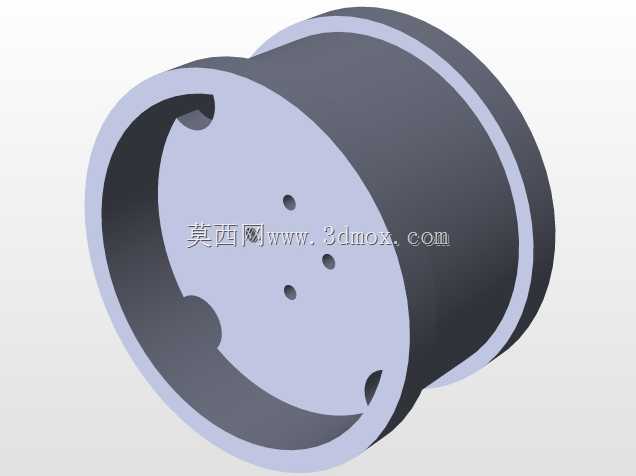

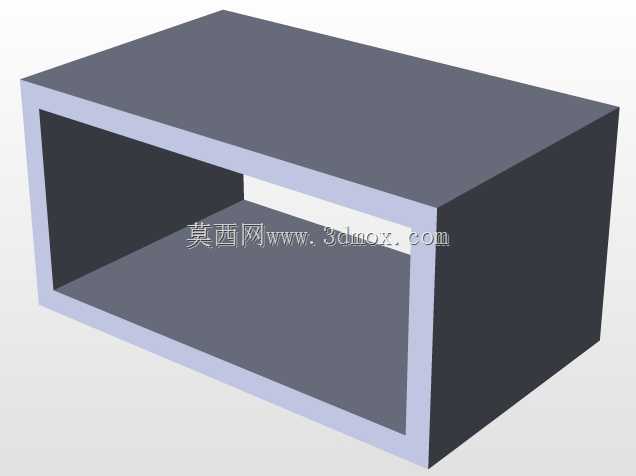

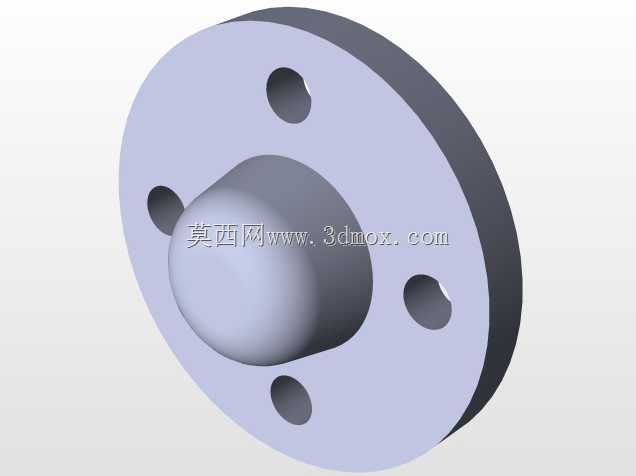

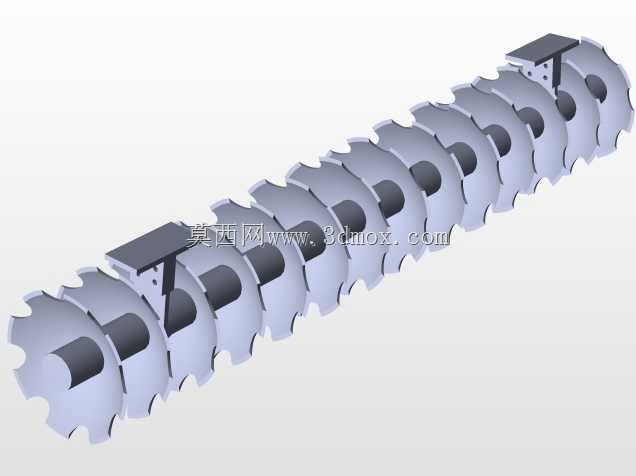

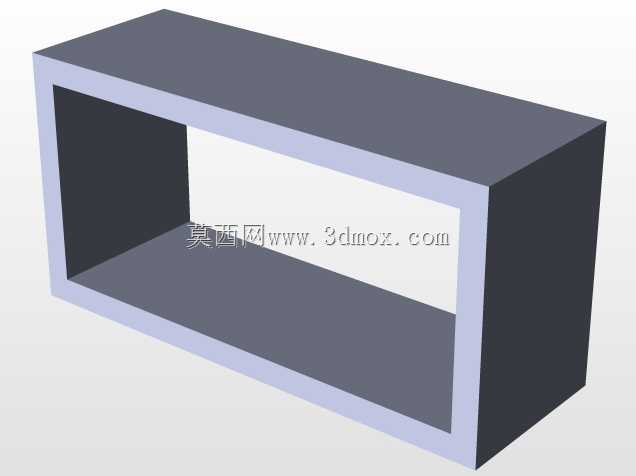

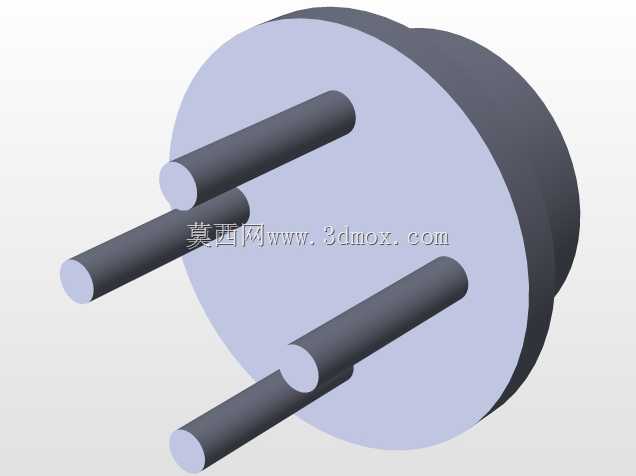

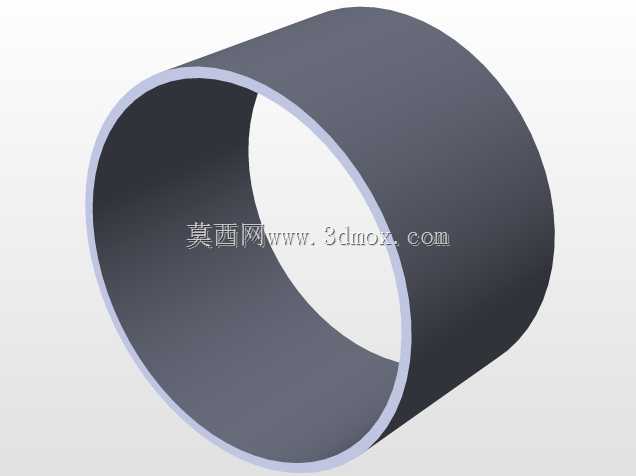

该设备属于农田耕整作业配套机具，主要适配大马力拖拉机后悬挂挂载使用，作业场景覆盖旱田碎土、播前整地、秸秆还田后表层混拌等多种农艺环节，相比传统被动式圆盘耙，液压驱动的耙组单元能在低前进速度下获得更强的切土破碎能力，尤其适配黏重土壤、高留茬地块的作业需求，可有效减少后续整地的作业遍数。从结构设计逻辑来看，整体采用框架式承载主梁作为安装基体，主梁前段设置标准三点悬挂连接位，所有挂载孔位的同轴度、孔距公差严格匹配拖拉机后悬挂的安装边界，避免挂载时出现别卡、受力不均的问题；主梁上方设置敞口式载料厢体，厢体采用分段折弯钢板拼焊结构，侧板与底板的焊接位置预留了连续焊的工艺缺口，既保证厢体整体刚度，又能避免焊接变形导致厢体拼接处漏料，厢体容积设计兼顾作业时载运配重、撒施表层改良物料的双重需求，作业时可根据土壤硬度调整厢体内配重量，改变整机对耙组的下压力，适配不同土壤条件的作业深度要求。耙组单元采用多片缺口圆盘沿轴向等距排布的结构，每片圆盘的安装倾角经过反复校核，切土时圆盘刃口能以最优角度切入土层，避免出现推土、雍土的问题；圆盘的安装轴采用分段式轴承座支撑，轴承座与主梁之间设置液压驱动连接结构，液压管路沿主梁内侧走线，所有管路接头位置预留足够的安装操作空间，避免作业时秸秆、土块剐蹭管路造成损坏。行走支撑轮设置在主梁中部偏后的位置，轮架采用可摆动的铰接结构，作业时支撑轮可随地表起伏上下浮动，保证耙组的作业深度保持一致，转场运输时可通过液压回路调整耙组抬升高度，让圆盘完全离开地面，满足乡村道路的通行高度要求。整机的外形宽度匹配主流拖拉机的轮距参数，作业时不会出现轮胎碾压已整区域的问题，所有外露的转动部件均设置了防护结构，避免作业时缠绕秸秆造成卡滞，各润滑点的位置均设置在便于日常保养操作的外侧，无需拆解结构即可完成注油保养作业。
